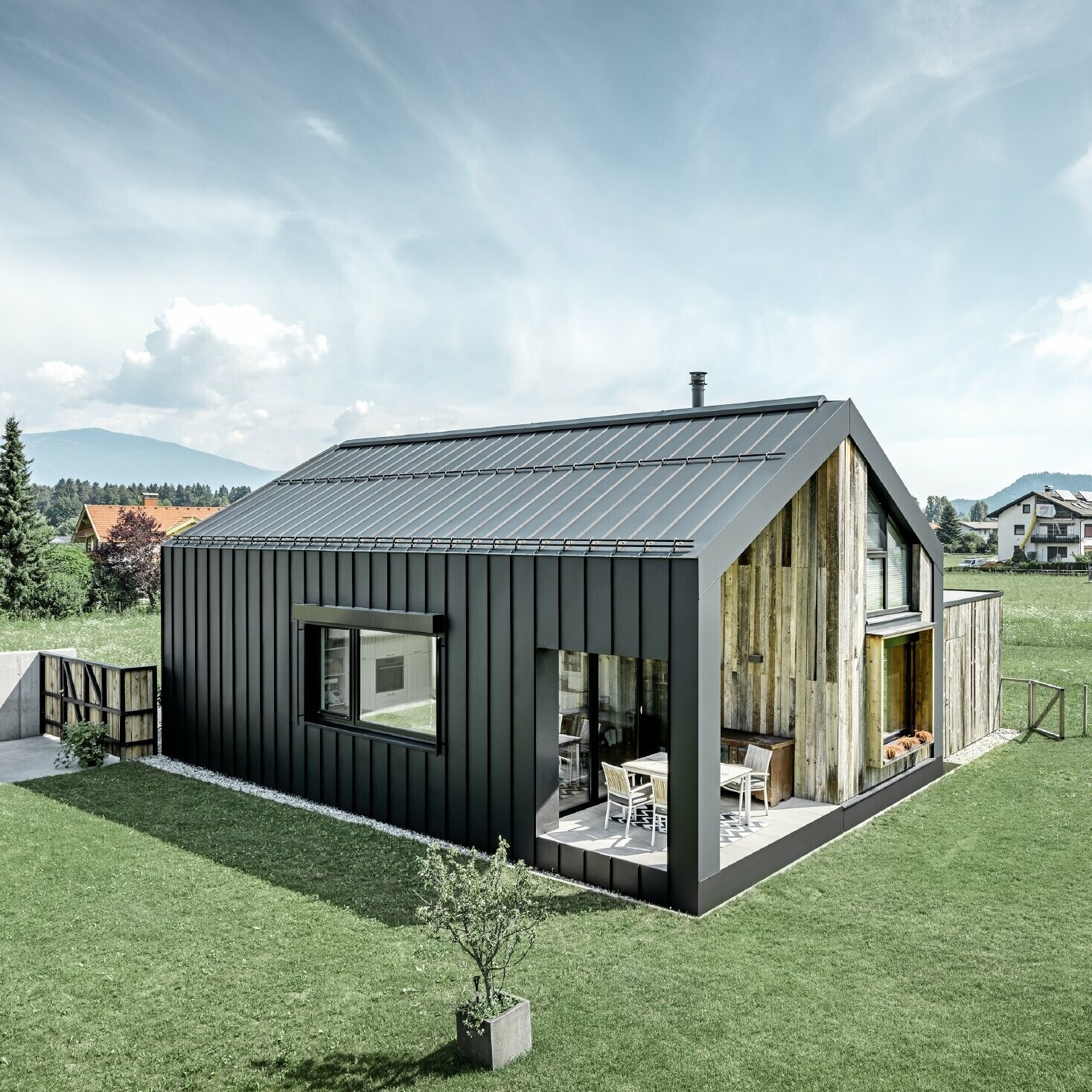

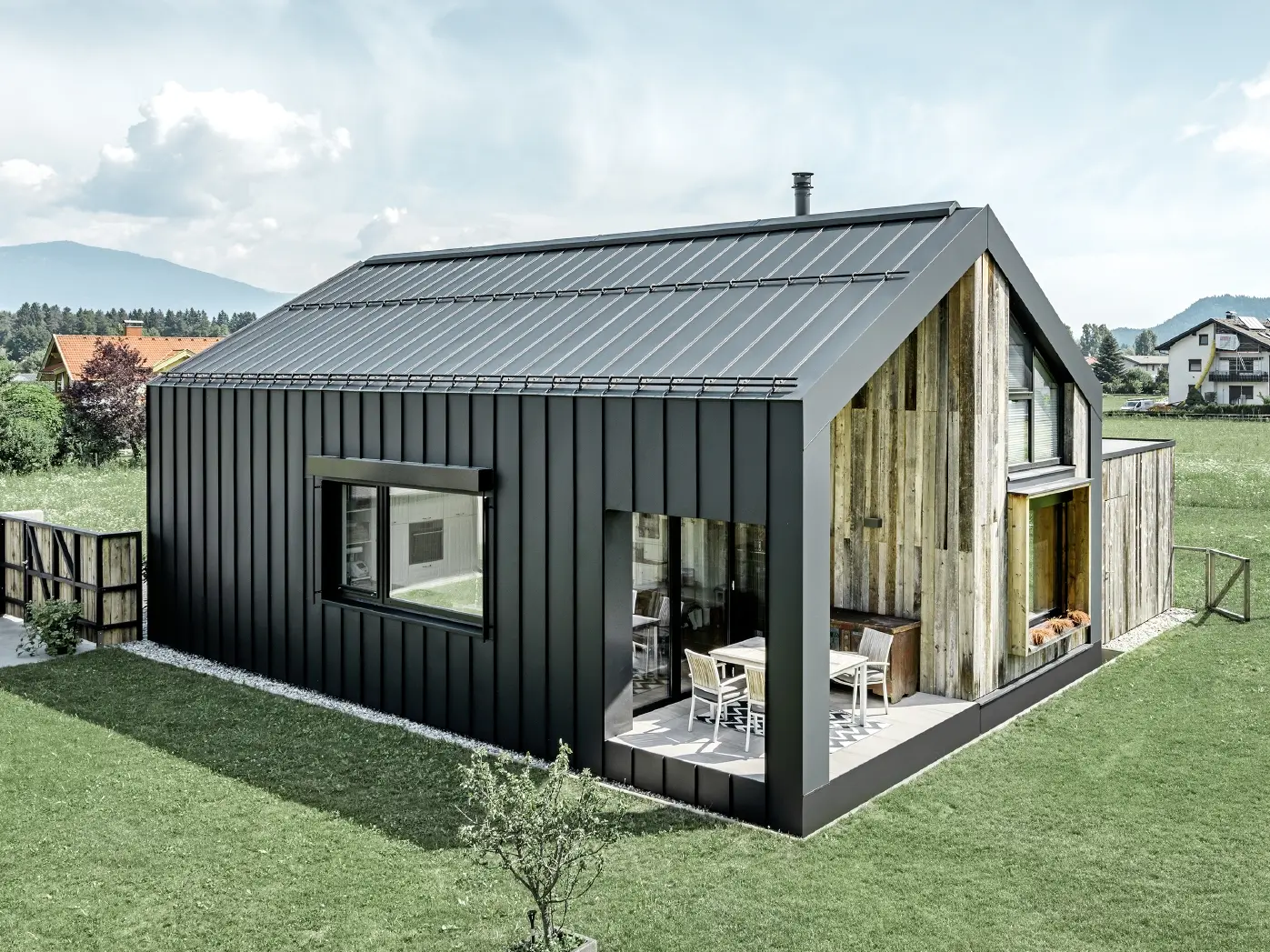

Samostojeća obiteljska kuća s dvostrešnim krovom, krov i fasada pokriveni su sustavom PREFALZ tvrtke Prefa u P.10 antracit boji. Trake krovne površine nastavljaju se pružati i preko fasade. Dio fasade obložen je istrošenim drvetom.

Krovni sustav Prefalz

Svestran i podatan: PREFALZ je jednostavan za obradu i zahvaljujući tome nudi neograničenu kreativnu slobodu pri odabiru krovnog pokrova.

+16
čitati dalje

PREFALZ pruža mnogobrojne mogućnosti boja i oblika. Zahvaljujući materijalu aluminiju, podatniji je od većine usporedivih materijala za savijanje i stoga je veoma jednostavan za obradu. Zbog male težine od 2,2 do 2,3 kg/m², u ovisnosti od širine trake, sustav PREFALZ podoban je za sanacije krovova, kao i za novogradnje, jer se savršeno prilagođava različitim građevinskim konstrukcijama. Pored toga, može se dopuniti opsežnim  priborom PREFA sustava.

PREFALZ krovni sustav 100 % je kompatibilan s PREFALZ solarnim modulima. Dostupni su u dvije veličine te omogućavaju optimalnu integraciju u krovnu površinu, bez ikakvih prodora krova. Učinkovito i održivo rješenje za proizvodnju vlastite električne energije.

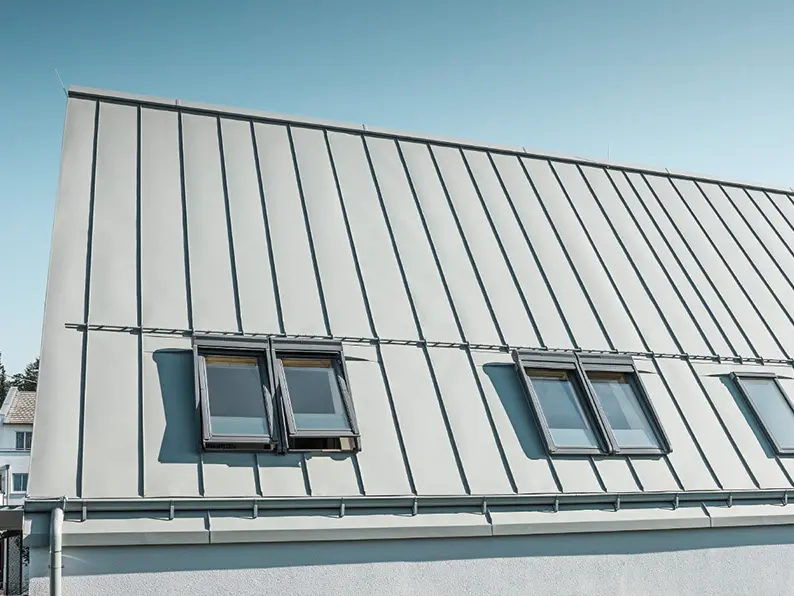

PREFALZ krov s falcom u P.10 cink sivoj s ležećim krovnim prozorom

Od bačvastog krova, pa sve do zahtjevnih krovnih izgradnji, kupolastih krovova ili krovova s velikim površinama – PREFALZ pruža bezbroj jedinstvenih mogućnosti oblikovanja. Preoblikovanje nema utjecaja na kvalitetu laka: PREFALZ je dostupan u mnogobrojnim bojama, a po želji s glatkom ili stucco površinom.

PREFALZ trake također su idealno primjenjive kao dopunske trake kod PREFA malih formata – odgovarajuće su za razne priključke i opšave u dimenzijama 0,70 × 1.000 mm (veličina koluta 60 kg).

Posebno treba naglasiti da PREFALZ krov od aluminija u skladu s normom EN 13501-1 odgovara razredu reakcije na požar „A1” – dakle negoriv je. Više informacija o zaštiti od požara pronaći ćete ovdje.

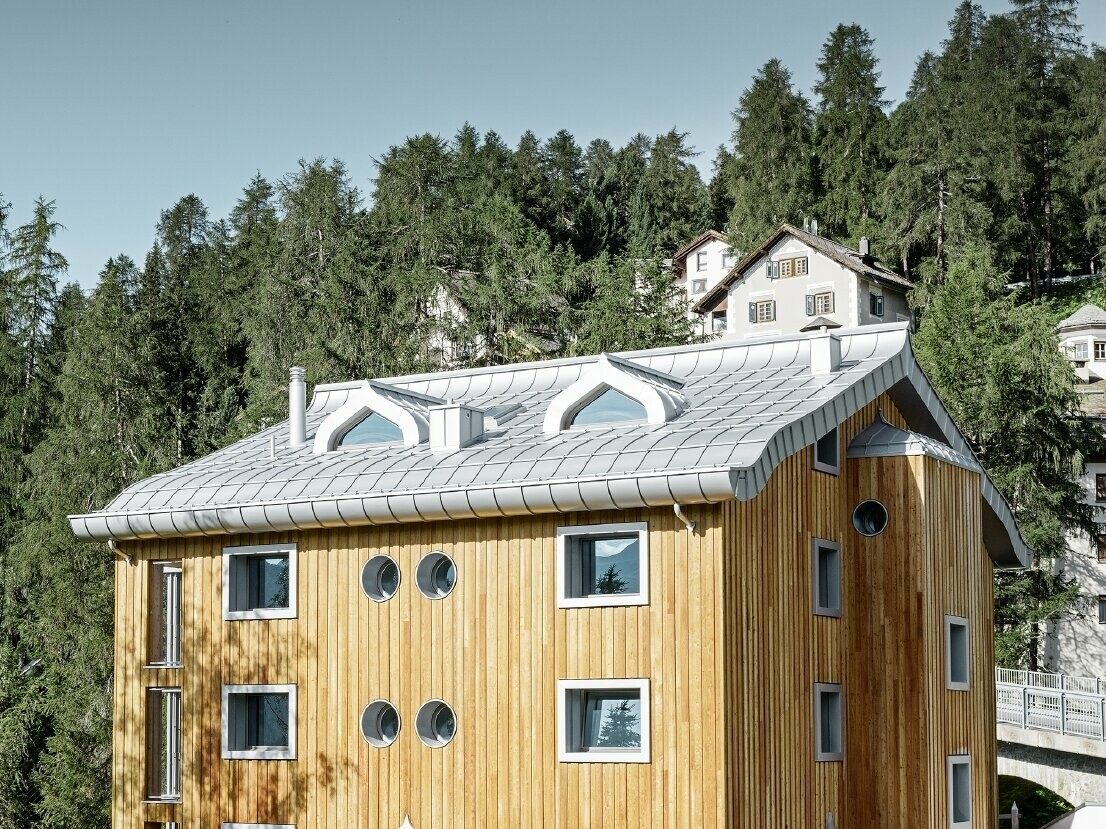

Stambeno naselje u St. Moritzu s drvenom fasadom i aluminijskim krovom s lučnom strehom u srebrnoj metalik boji

Prednosti sustava Prefalz

 Ikona pogodnosti

Svestrana primjenjivost

od zaobljenih lučnih krovova do zahtjevnih krovnih izgradnji, kupolastih krovova, klasičnih dvostrešnih krovova ili velikih krovnih površina

 Ikona pogodnosti

Jednostavna obrada, velik kapacitet opterećenja

jednostavna obrada i pri niskim vanjskim temperaturama

 Ikona pogodnosti

40-godišnje jamstvo

na materijal i boju kod proizvoda s P.10 površinom

 Ikona pogodnosti

Zaštita od požara

Prefalz nije goriv (A1)

 Ikona pogodnosti

Svestrana primjenjivost

od zaobljenih lučnih krovova do zahtjevnih krovnih izgradnji, kupolastih krovova, klasičnih dvostrešnih krovova ili velikih krovnih površina

 Ikona pogodnosti

Jednostavna obrada, velik kapacitet opterećenja

jednostavna obrada i pri niskim vanjskim temperaturama

 Ikona pogodnosti

40-godišnje jamstvo

na materijal i boju kod proizvoda s P.10 površinom

 Ikona pogodnosti

Zaštita od požara

Prefalz nije goriv (A1)

 Ikona pogodnosti

Cjelovit sustav

opsežan i usklađen sustavski pribor, osigurava sigurnost i dugovječnost

 Ikona pogodnosti

Mnogobrojne mogućnosti oblikovanja

veoma velik izbor standardnih boja, mogućnost isporuke glatke i stucco površine, odgovara za PREFA cjelovit sustav

 Ikona pogodnosti

Ekološki prihvatljiv

aluminij se može 100 % reciklirati bez gubitka kvalitete

 Ikona pogodnosti

Dug vijek trajanja

aluminij ne rđa

 Ikona pogodnosti

Cjelovit sustav

opsežan i usklađen sustavski pribor, osigurava sigurnost i dugovječnost

 Ikona pogodnosti

Mnogobrojne mogućnosti oblikovanja

veoma velik izbor standardnih boja, mogućnost isporuke glatke i stucco površine, odgovara za PREFA cjelovit sustav

 Ikona pogodnosti

Ekološki prihvatljiv

aluminij se može 100 % reciklirati bez gubitka kvalitete

 Ikona pogodnosti

Dug vijek trajanja

aluminij ne rđa

Pojedinosti o falcu

Kod pokrova sa stojećim falcom zajedno se presavijaju prethodno profilirane ili kantirane trake tako da nastaje spoj otporan na kišu. Kod fasada primjenjuje se prvenstveno kutni stojeći falc, a na krovnim površinama dvostruki stojeći falc. Na sljedeće dvije slike prikazani su presjeci dvostrukog i kutnog stojećeg falca:

Sustavi polaganja i vrste pokrova

PREFALZ ploče, poznate i kao trake, proizvode se od trakastih limova na kalupima za valjanje.

Ove se trake mogu polagati kliznim učvršćivačima do duljine od 12 m. Uz odgovarajuće dodatne mjere moguće su i dulje trake.  Duge trake omogućuju jednostavno, sigurno i ekonomično polaganje krovnog pokrova. Pritom trake  mogu biti istih ili u posebnim slučajevima i različitih širina.

Zrcalni i pločasti pokrovi sastoje se od traka koje su isprekidane poprečnim falcovima. Primjenjuju se često kod građevina s velikom izloženošću vjetru ili iz dizajnerskih razloga.

Samostojeća obiteljska kuća s dvostrešnim krovom, krov i fasada pokriveni su sustavom PREFALZ tvrtke Prefa u P.10 antracit boji. Trake krovne površine nastavljaju se pružati i preko fasade. Dio fasade obložen je istrošenim drvetom.

Savjet stručnjaka: za blage nagibe krova od 3°

Krovovi oblikovani PREFALZ elementima odlikuju se po velikoj stabilnosti i dugovječnosti. Pogodni su za veoma male nagibe krova* od 3° i jednostavno polaganje moguće je i na niskim temperaturama.

* Treba uvažavati nacionalne norme i pravila struke.

Pregled boja sustava PREFALZ

PREFALZ nudi veliku paletu standardnih boja, pretežno u P.10 kvaliteti, s 40-godišnjem jamstvom na boju. Pritom se premaz boje nanosi i peče tijekom tzv. coil coating postupka u nekoliko koraka obrade. Zahvaljujući tome sloj laka može se preoblikovati i veoma je otporan na vremenske utjecaje.

Pregled boja (20)

Boja

Oznaka

~ RAL

01 Braun

P.10 smeđa

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 crna

9005

04 Ziegelrot

P.10 ciglasto crvena

8004

05 Oxydrot

P.10 oksid crvena

3009

06 Moosgrün

P.10 mahovinasto zelena

6005

07 Hellgrau

P.10 svijetlo siva

7005

08 Zinkgrau

P.10 cink siva

7030

10 Prefaweiß

P.10 prefa bijela

9002

11 Nussbraun

P.10 orah smeđa

8019

17 Reinweiß

P.10 bijela

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tamno siva

7043

43 Steingrau

P.10 kameno siva

7031

12 Silbermetallic

srebrna metalik

9006

13 naturblank

natur

23 Schwarzgrau

crno siva

7022

45 Bronze

bronca

7048

45 Bronze

P.10 bronca

7048

46 Patina grün

P.10 patina zelena

6027

47 Patina grau

patina siva

7042

Napomene

  • Navedene vrijednosti RAL samo su približne vrijednosti (~), koje djelomično mogu jako odstupati od PREFA originalne boje i u određenim okolnostima ne moraju odražavati subjektivnu percepciju boje.
  • Prije svega, za kvalitetu boje P.10 vrijednosti se zbog površinske strukture gotovo da i ne mogu definirati. Nadalje, boje iz PREFA fasadne kazete P.10 kameno siva, P.10 pješčano smeđa, P.10 patina zelena, prirodni hrast, patina siva, orah i bež-sivi hrast prilagođene su prirodnom koloritu boje, koji se sastoji od više tonova boje.
  • Trake & limovi natur aluminij: Promjene u izgledu površine nastale obradom ili utjecajem ekoloških uvjeta ne podliježu jamstvu. Molimo obratite pozornost i na specifikaciju.
  • Kod metalik boja mogu se javiti razlike u boji.
  • Za precizno određivanje boje dopunskih komponenti treba koristiti originalni uzorak.

Inspirirajte se krovnim projektima koji su već realizirani sa sustavom PREFALZ

Tehnika je stojećeg falca već klasik kod pokrova za metalne krovove. Uz ovu tehniku može se obložiti čitava ovojnica zgrade, dakle krov i fasada, stvarajući vizualni utisak kao da je napravljena od jednog komada. Pored velikog izbora boja, tehnika omogućava uz iste ili varirajuće širine traka, kao i konusne trake, veliku slobodu u oblikovanju.

Pored toga, sustav PREFALZ upotrebljava se za sve detalje kao što su opšavi dimnjaka, zidne obloge, zabati i još mnogo toga kod PREFA krovova malih formata.

Ovdje smo za vas saželi još savjeta za izbor pravog krovnog pokrova. U galeriji referenci ili galeriji sanacija pronaći ćete još inspiracije.

Imate li još pitanja o PREFALZ krovu?

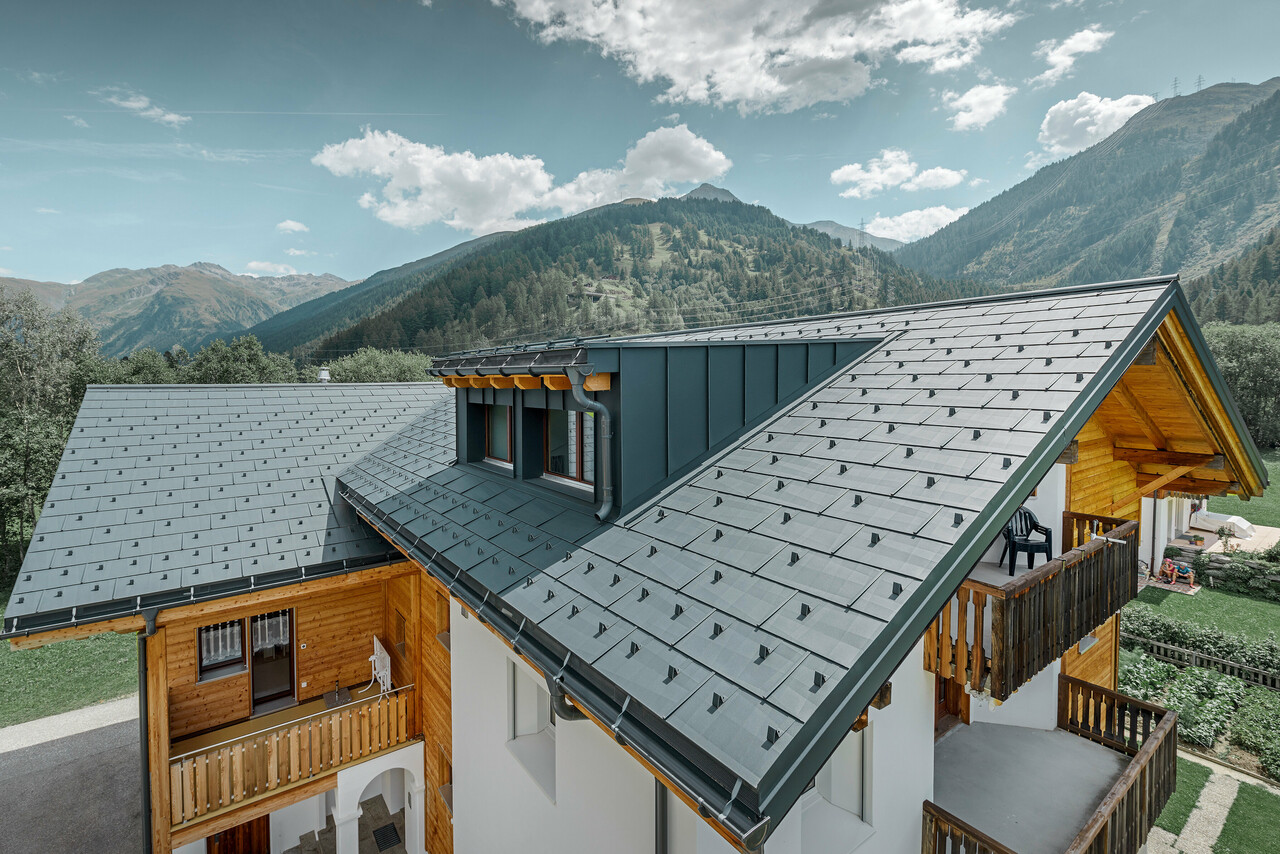

PREFA krovne ploče, krovne šindre i krovni elementi s uzorkom romba, krovne ploče FX.12 su zbog svoje male težine idealne za pokrivanje postojećih starih krovova. Montaža na postojeću krovnu konstrukciju poput bitumenske šindre i bitumenske membrane može se brzo izvesti. Preduvjeti za moguće pokrivanje su netaknuta podkonstrukcija, pravilan nagib krova i zahtjevi osnova građevinske fizike!

PREFA pokrovi u odnosu na vlaknocementne, odnosno opečne crijepove pokazuju razliku u razini buke od samo 2 do 4 dBA, koju ljudski sluh jedva razaznaje.

Razaranje metala uslijed kemijskih ili elektrokemijskih reakcija sa svojim okolišem naziva se korozija metala. Najpoznatija vrsta korozije je hrđanje željeza. Aluminijski proizvodi su u velikoj mjeri otporni na koroziju i nehrđajući!

Prema standardu ÖVE/ÖNORM EN 62305-3, metalni krovovi definirani su kao prirodni dio sustava zaštite od munja. Stoga su PREFA glatke trakaste obloge dopuštene kao prirodni dio sustava, a PREFA mali formati kao prirodni odvodni dio sustava gromobranske zaštite (ugradnja dodatnog sustava i spajanje na uzemljenje).

Krovni i fasadni proizvodi PREFA (mali format te Prefalz i kazete Siding*) kategorizirani su kao negorivi prema normi EN 13501-1 s razredom reakcije na požar „A1“. Razred reakcije na požar A1 znači da proizvodi od aluminija nisu gorivi. Ostale pojedinosti o zaštiti od požara možete pročitati ovdje.

*izuzeti proizvodi u bojama tamni orah, hrast sivo-bež i hrast prirodni (klasa ponašanja prema požaru „A2-s1, d0“ - nezapaljivi)

Mala tuča ne može oštetiti PREFA krov sa štukaturom. Kao i kod svih krovnih materijala, ne mogu se isključiti funkcionalna oštećenja krovišta u slučaju tuče ekstremne veličine. Međutim, oštećenje PREFA krovišta može se isključiti gotovo 100 %, čak i u najekstremnijim uvjetima tuče.

Budući da svaka radio veza treba uređaj za odašiljanje i primanje, povećava se broj antenskih stupova u naseljenim područjima. Zbog toga su naši proizvodi (krov i fasada) podvrgnuti ispitivanju "elektromagnetskog zaklanjanja" od strane vojnog sveučilišta u Münchenu - odjel elektronike.

Preporuka: Nagib podkonstrukcije treba po mogućnosti projektirati ≥ 7° (13%). Treba, međutim, poštivati važeće norme i propise.

Tehničke informacije o sustavu PREFALZ

Veličina:

0,70 × 650 mm
0,70 × 500 mm
0,70 × 1000 mm (samo kao dopunska traka)

Kvaliteta laka:

Vidljiva strana: 2-slojni termo lak (raspoloživ u 19 boja)
Stražnja strana: Zaštitni lak

Standardna veličina koluta (za širinu trake 650 mm):

60 kg (unutarnji Ø = 320 mm) ca. 48 mt
500 kg (unutarnji Ø = 500 mm) ca. 407 mt

Pozor: Kombiniranje PREFALZ traka s obojenim aluminijskim trakama drugih proizvođača, ali i s FALZONAL® trakama koje su navodno iste boje, mora se pod svaku cijenu izbjegavati zbog različitih kvaliteta laka i naknadnih razlika u promjeni strukture. Samo ćete tako još mnogo godina moći uživati u skladnoj fasadi. Na to treba pripaziti i kad je riječ o opšavima, atici i sl.

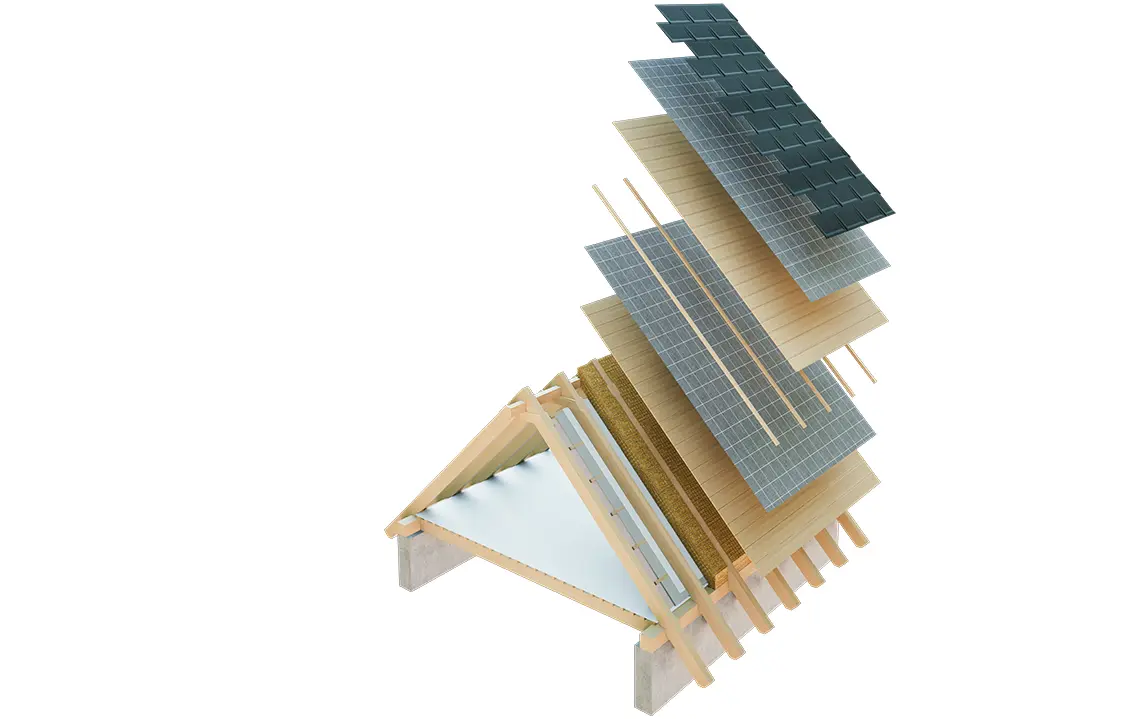

Krovna konstrukcija

PREFA aluminijski krovovi izvode se s ventiliranom potkonstrukcijom. Pritom su krovni pokrov i sloj toplinske izolacije odvojeni ventiliranim međuprostorom. Time se, primjerice, kondenzacija može ponovno odvesti.

Najčešće se ventilira krovna ovojnica kao što je vidljivo na prvoj slici. Također se može odzračivati cjelokupno potkrovlje (druga slika).

Razdjelni slojevi

Razdjelni slojevi raspoređeni neposredno ispod krovnog pokrova mogu  ispunjavati različite zadatke. Već u fazi planiranja treba uzeti u obzir hoće li se upotrebljavati razdjelni slojevi, odnosno koji će se razdjelni slojevi primijenjivati.

Razdjelni slojevi mogu:

  • štititi oblogu od drveta ili ploče od kompozitnog drveta tijekom faze izgradnje od vlage.
  • poboljšati zvučnu izolaciju (= akustično odvajanje).
  • kompenzirati neznatne neravnine u krvnoj konstrukciji.
  • poboljšati sposobnost klizanja kod promjena duljine uvjetovanih toplinom.
  • štititi metal s donje strane od štetnih alkalnih utjecaja i mogućih štetnih utjecaja iz sredstava za zaštitu drveta.
  • potpomagati funkciju otpornosti na kišu kod krovnog pokrova i krovne membrane.

U ovisnosti od funkcije koju treba preuzeti razdjelni sloj, potrebno je odabrati odgovarajući proizvod u dogovoru s proizvođačima razdjelnih slojeva. Ako se razdjelni sloj npr. postavlja kao dodatna zvučna izolacija, onda se preporučuje uporaba jačih, težih razdjelnih slojeva od bitumena (npr. BauderTOP UDS 3 NK ili istovrijedno). Ako razdjelni sloj služi „samo” za zaštitu potkonstrukcije tijekom faze izgradnje, onda se može upotrijebiti tanji razdjelni sloj od bitumena (npr. BauderTOP TS 40 NSK ili istovrijedno).

Savjet stručnjaka: PREFALZ 500 kod jednostrešnih krovova

Kod jednostrešnih krovova s pokrovom s dvostrukim stojećim falcom može doći do stvaranja zvukova uslijed jakog vjetra. Ovdje preporučujemo upotrebu sustava PREFALZ sa širinom trake od 500 mm, kao i ugradnju razdjelnog sloja od bitumena. Već pri planiranju krovne konstrukcije potrebno je uzeti u obzir dovoljne mjere zvučne izolacije.

Savjeti za obradu stojećeg falca

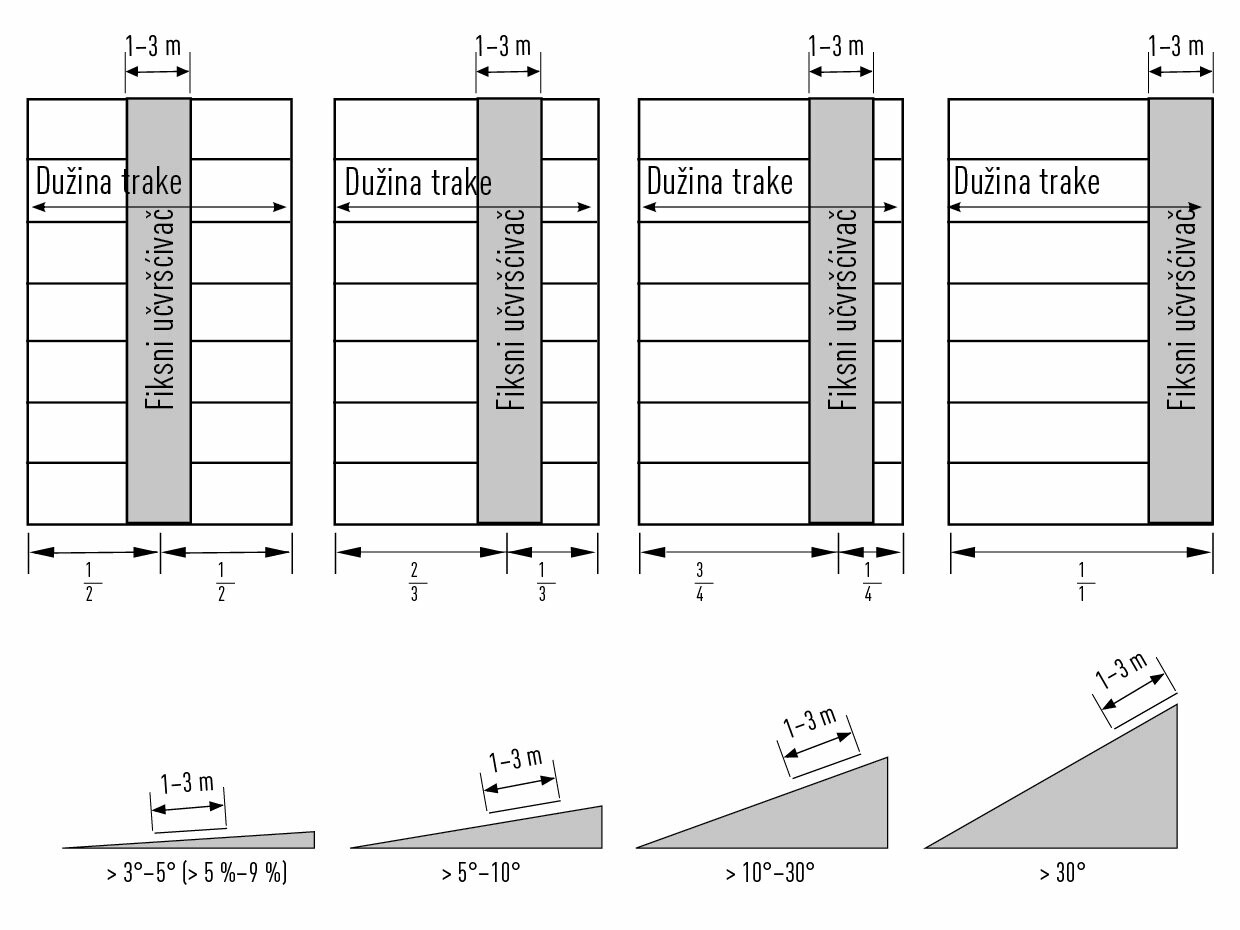

Duljina područja fiksnog učvršćivača iznosu u ovisnosti od duljine trake 1 – 3 metra. Načelno se pozicija fiksnog učvršćivača bira u ovisnosti od nagiba krova – vidi sliku, kao i pripadajuću tablicu. Prodori ili oblik krova mogu utjecati na poziciju fiksnog učvršćivača. Područja s različitim pozicijama fiksnog učvršćivača potrebno je odvojiti pregradnim letvama.

Nagib krova

Pozicija fiksnog učvršćivača

> 3°-5° (> 5 %-9 %)

na sredini trake

> 5°-10° (> 9 %-18 %)

u gornjoj trećini trake

> 10°-30° (> 18 %-58 %)

u gornjoj četvrtini trake

> 30° (> 58 %)

na gornjem završetku trake

Planiranje i primjena

Naši limari i arhitekti ovdje mogu preuzeti tekstove troškovnika i detalja o sustavu PREFALZ. U pordučju Usluge pronaći ćete informacijski list o opšivanju dimnjaka sa sustavom PREFALZ, smjernice za polaganje nosača stepenice za sustav PREFALZ, uputu za montažu solarnog držača Vario kod sustava PREFALZ, kao i PREFALZ videouputstva za polaganje. Informacije o polaganju pronaći ćete u PREFALZ smjernici za polaganje. Područje Usluge dostupno je samo partnerskim tvrtkama. Imajte podatke za pristup pri ruci. Još nemate podatke za pristup? Obratite se područnom voditelju prodaje.

Posebna napomena za arhitektonske i projektantske urede: 3D i BIM podatke, kao i teksture naših proizvoda pronaći ćete ovdje: digitalno planiranje

Pribor za PREFALZ krovove

Za pričvršćivanje pokrova s falcom upotrebljavaju se učvršćivači s čavlima, vijcima ili zakovicama od nerđajućeg čelika. Kako bi se osigrala dovoljna zaštita od snijega, kod pokrova sa stojećim falcom upotrebljavaju se stezaljke s otvorima za provlačenje cijevi i hvatačima leda. Naš PREFA cjeloviti sustav sadrži ovaj sustavski pribor i ostalo, kao što je PREFA gel za falcanje.

Potpun i detaljan popis pribora naći ćete u našem cjeniku (samo za izvođačke tvrtke).

Nehrđajući učvršćivač za kutni stojeći falc (spoj vijcima)

Ne stavljati na fasadu u kombinaciji sa specijalnim vijcima za aluminijske i čelične potkonstrukcije!

Nehrđajući učvršćivač za kutni klizni falc (spoj vijcima)

Duljina trake do 12 m. Ne stavljati na fasadu u kombinaciji sa specijalnim vijcima za aluminijske i čelične potkonstrukcije!

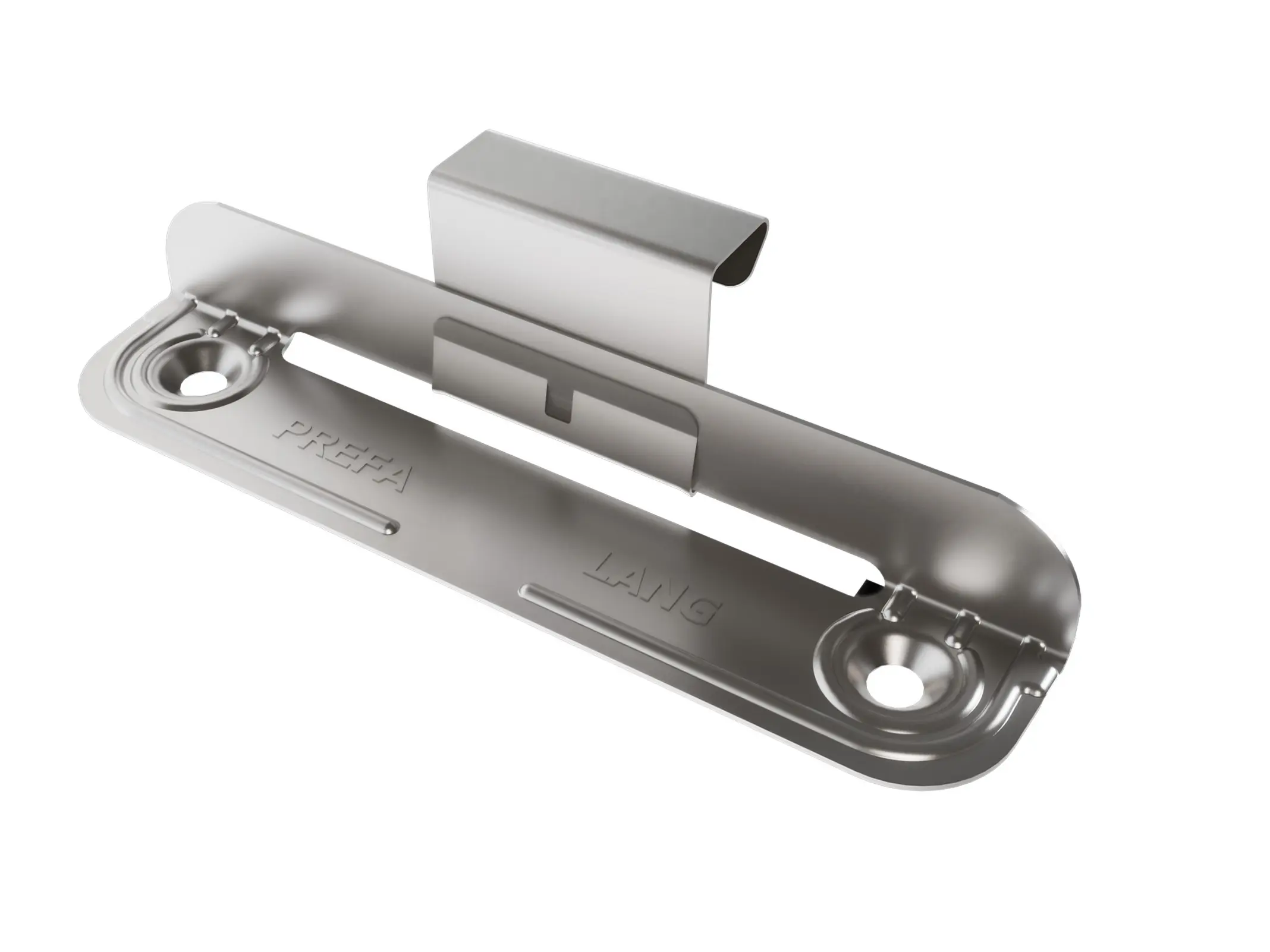

Nehrđajući učvršćivač za kutni dugi klizni falc (spoj vijcima)

Duljine traka od 12 do 15 m. Ne stavljati na fasadu u kombinaciji sa specijalnim vijcima za aluminijske i čelične potkonstrukcije!

Akumulatorski odvijač sa spremnikom za učvršćivače koji se spajaju vijcima

uklj. nastavak za vijke u traci, za bržu montažu

Niro Winkelstehfalzhaft von PREFA

Nehrđajući učvršćivač za kutni stojeći falc (spoj čavlima)

-

Niro Winkelschiebehaft von PREFA

Nehrđajući kutni klizni učvršćivač (spoj čavlima)

Za trake dužine do 12 m kod aluminijskih pokrova

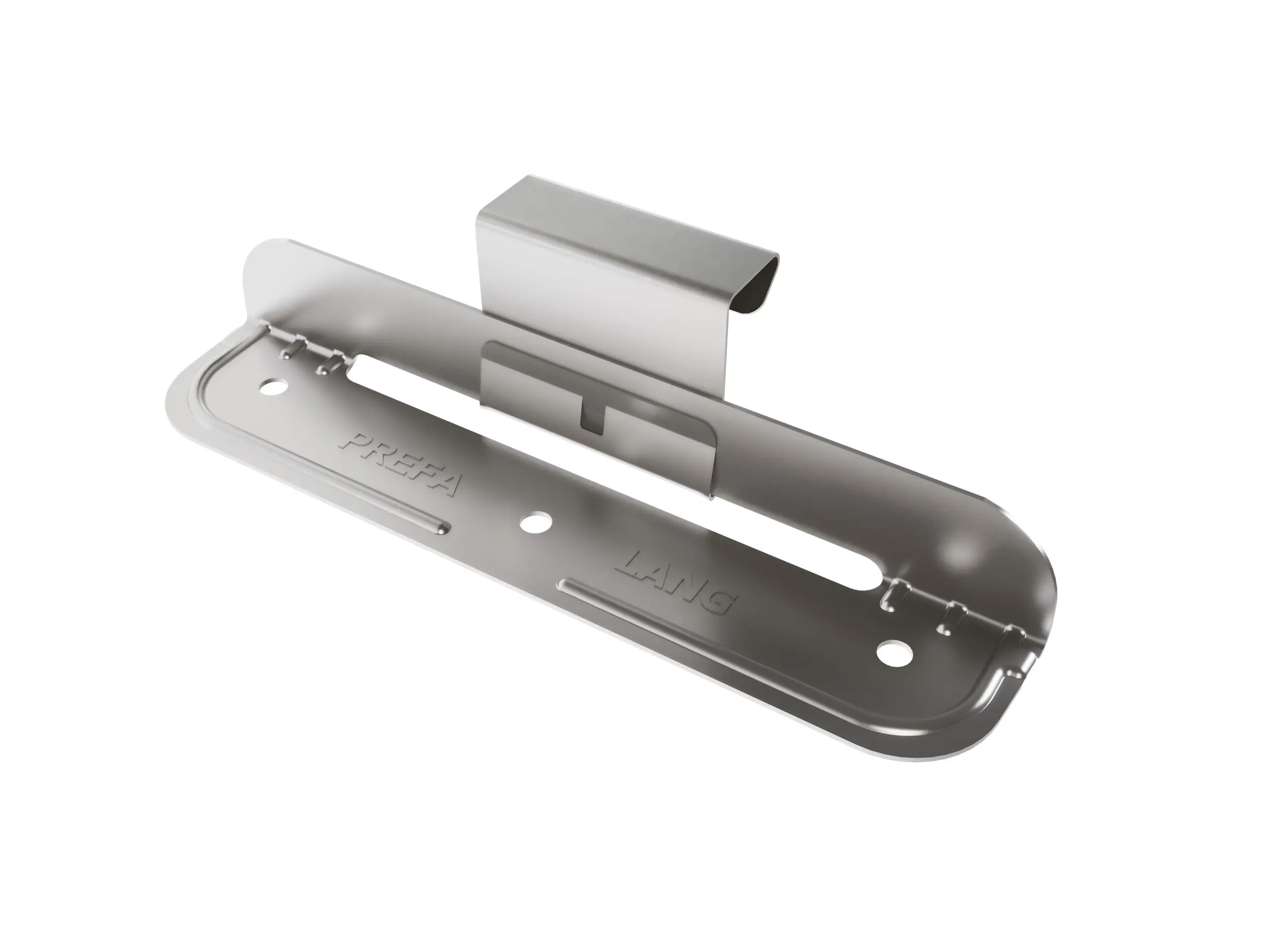

Darstellung des PREFA Niro Winkellangschiebehaft genagelt, ein Zubehörteil aus Edelstahl, das für die Befestigung von PREFALZ Produkten verwendet wird. Es zeigt eine robuste Metallkonstruktion mit Langlöchern zur flexiblen Montage und einer Klemme für die sichere Befestigung der Dach- oder Fassadenpaneele.

Nehrđajući učvršćivač za kutni dugi klizni falc (spoj čavlima)

Za trake dužine od 12 m do 15 m kod aluminijskih pokrova

Nehrđajući „V“ učvršćivač

-

Nehrđajući „V“ učvršćivač

Za trake dužine do 12 m kod aluminijskih pokrova

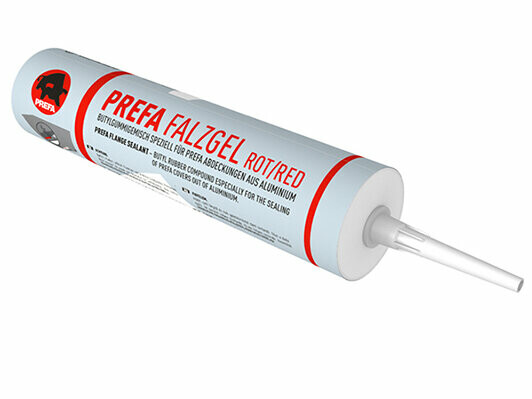

Gel za falcanje

U kartušama ili u vrećicama

Stezaljka (jednostruka)

Za prolaz cijevi Ø 28 mm

Stezaljka (dvostruka)

Za prolaz cijevi Ø 28 mm

Stezaljka s izduženom rupom

Za prolaz cijevi Ø 28 mm

Cijev

Za stezaljke; 28 × 2 × 3.000 mm

Kutni spojni element 90°

Za cijev 28 × 2 mm

Hvatač leda

Za cijev 28 × 2 mm

Solarni držač sunny

Podobno za sve PREFA sustave malog formata

Solarni držač Prefalz Vario

Pogodan za PREFA dvostruki stojeći falc s visinom falca od 25 mm. Dostupan s i bez križne spojnice. Isključivo pogodan za obradu PREFA profilirane šine, nije kompatibilan s drugim proizvodima.

Nosač stepenice za falcane krovove

Nagib krova: 5°-55°

Stepenica za falcane krovove

250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, provjereno prema EN 516‑1‑A

Spojni element za stepenice

-

Krovna sigurnosna kuka prema EN 517 – B SDH Industry 31

Ispitana za 2 osobe

Kapa pojedinačng odzračnika

Za zakivanje i ljepljenje, presjek otvora ca. 30 cm²

Odzračna cijev

Ø 100 mm, Ø 120 mm; Uklj. EPDM brtvu i pokrov

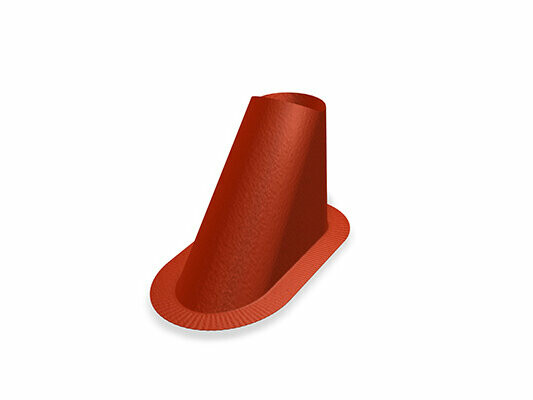

Krovni prodor za ljepljenje na falcane krovove

Nagib krova: 3°-52°

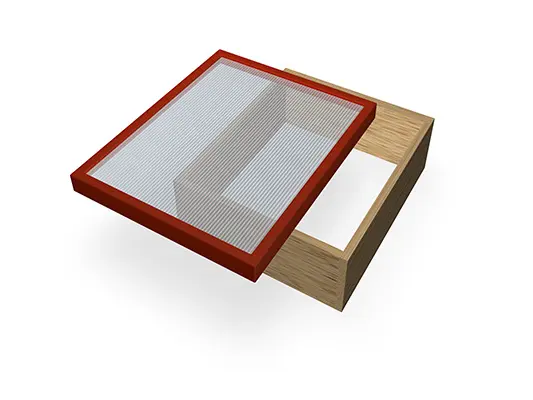

Izlazni krovni prozor s drvenim okvirom

Nagib krova: od 12°

Opšav za ležeći krovni prozor Prefalz

dostupan u više dimenzija

Set specijalnog ljepila

Sadržaj: 1 kartuša PREFA specijalnog ljepila (290 ml) · 1 doza čistila za prijanjanje (60 ml) · 1 brusni papir · 1 krpa za čišćenje · 2 adapter mlaznice
