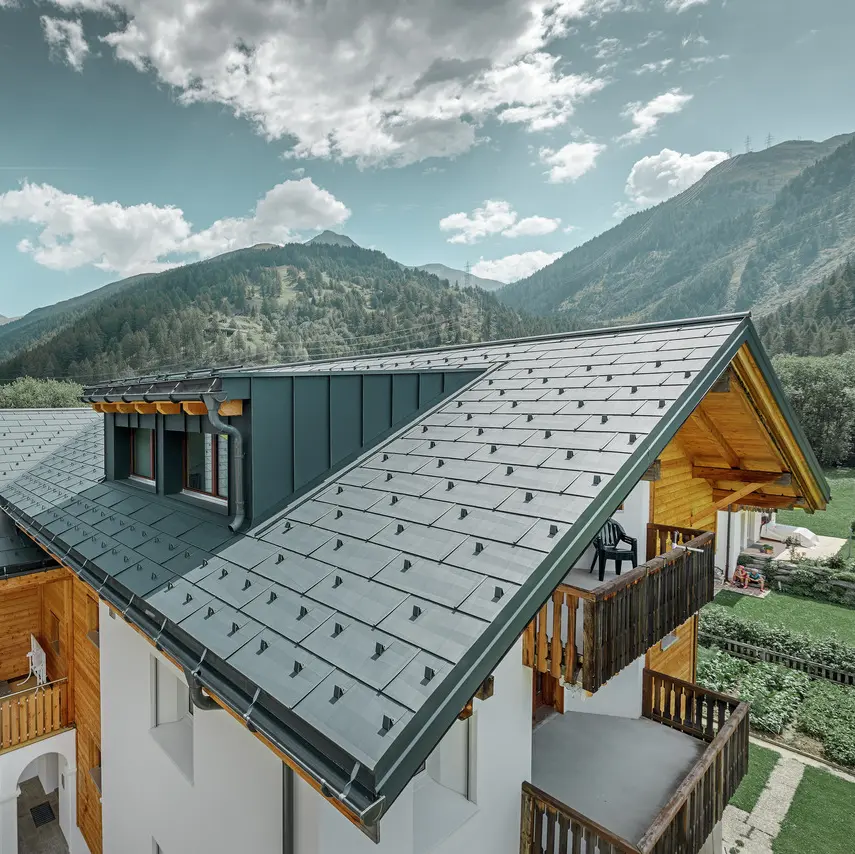

Obiteljska kuća u ruralnoj okolini s krovnim pokrovom PREFA u boji antracita

Krovni panel FX.12

Živahan i dugotrajan: u ovisnosti o upadu svjetlosti, nepravilni lomovi stvaraju jedinstvene efekte.

+6
čitati dalje

Domišljen dizajn sučeljava se s tehničkom rafiniranošću! Kod PREFA krovnog panela FX.12 radi se o jedinstvenom krovnom elementu koji svojim uzdužnim i poprečnim lomovima stvara poseban futuristički dizajn površine. Pomoću nepravilnih lomova nastaje (ovisno o zrakama sunca) živahna igra svjetlosti i sjene.

Pored izgleda, lomovi imaju suštinsku funkciju: oni ukrućuju panele i time povećavaju njihovu silu otpora. Dodatnu posebnost predstavlja konični kutni falc koji služi za kompenziranje poprečnih izdušenja koja nastaju.

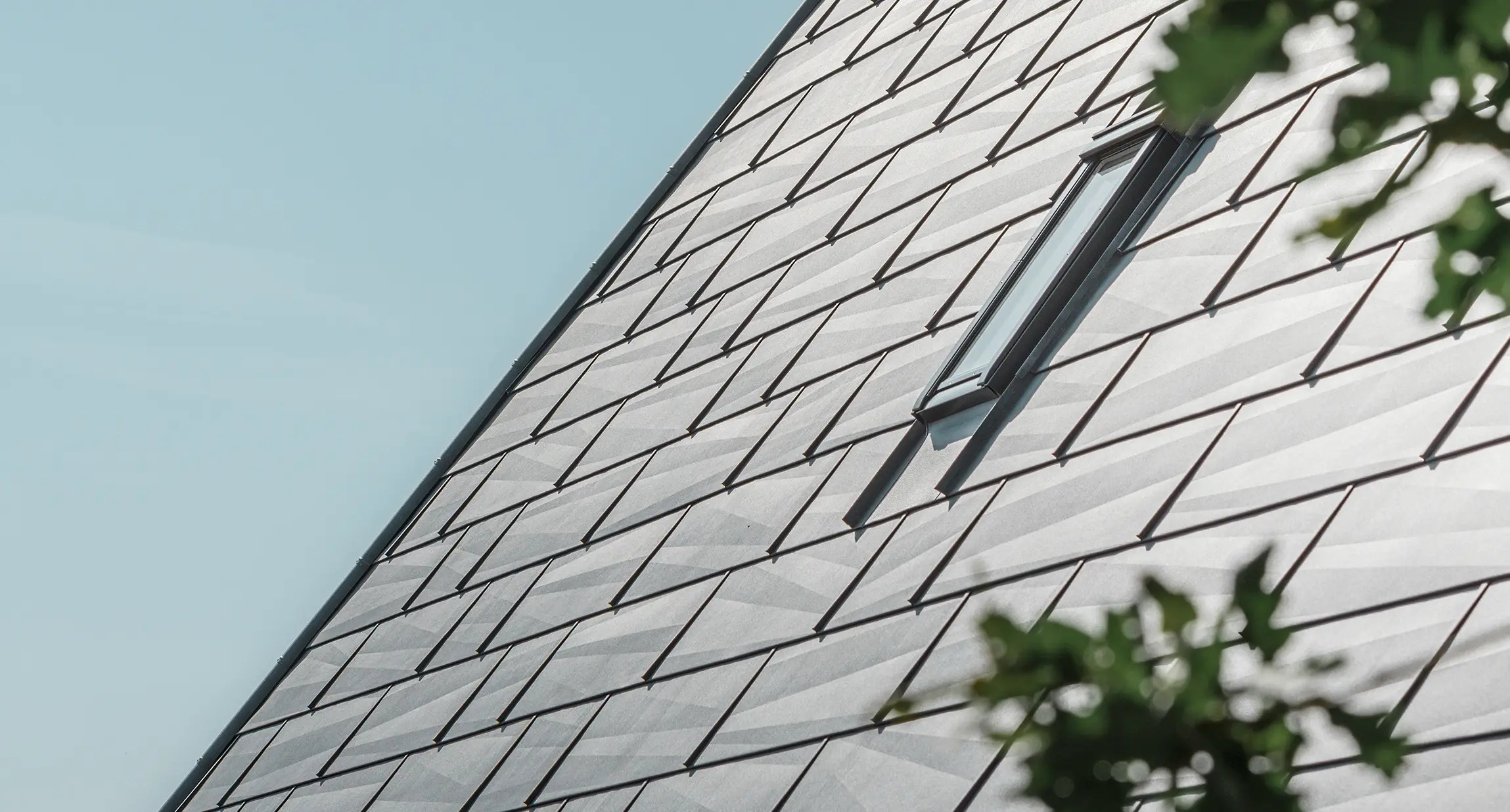

Snimak izbliza PREFA krovnog panela FX.12 u P.10 kameno sivoj boji.

Prednosti krovnog panela FX.12

 Ikona pogodnosti

Velik izbor boja

dostupan u mnogim standardnim bojama

 Ikona pogodnosti

Višestruke mogućnosti oblikovanja

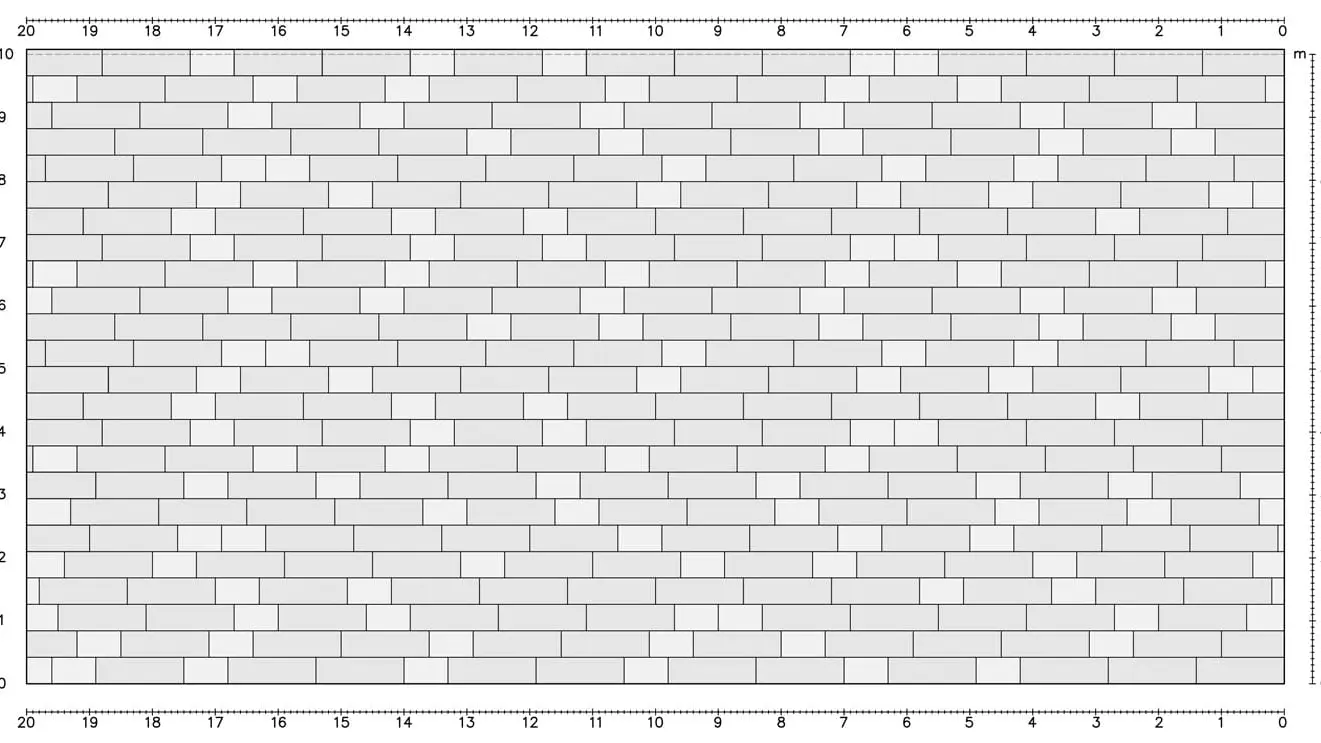

2 formata (kratki i dugi) i prilagodljiv pomak sastava za neujednačen izgled

 Ikona pogodnosti

40-godišnje jamstvo

 Ikona pogodnosti

Velik izbor boja

dostupan u mnogim standardnim bojama

 Ikona pogodnosti

Višestruke mogućnosti oblikovanja

2 formata (kratki i dugi) i prilagodljiv pomak sastava za neujednačen izgled

 Ikona pogodnosti

40-godišnje jamstvo

 Ikona pogodnosti

Jedinstven izgled i visoka sila otpora

Nepravilni lomovi stvaraju živahnu igru svjetlosti i sjene i dodatno ukrućuju panele.

 Ikona pogodnosti

Brzo polaganje

Može se izravno montirati na potkonstrukciju bez učvršćivača.

 Ikona pogodnosti

Jedinstven izgled i visoka sila otpora

Nepravilni lomovi stvaraju živahnu igru svjetlosti i sjene i dodatno ukrućuju panele.

 Ikona pogodnosti

Brzo polaganje

Može se izravno montirati na potkonstrukciju bez učvršćivača.

Macht das Spengler-Leben leichter.

Neben der individuellen Optik bietet FX.12 aber auch viele praktische Vorteile in der Verarbeitung – und wird so allen Anforderungen des modernen, aber auch des traditionellen Spengler-Handwerks gerecht. Aufgrund der direkten Montage an der integrierten Haftleiste ist FX.12 extrem schnell zu montieren. Weiters werden aufgrund des großen Formates nur wenige Platten benötigt, um 1 m² Dachfläche einzudecken.

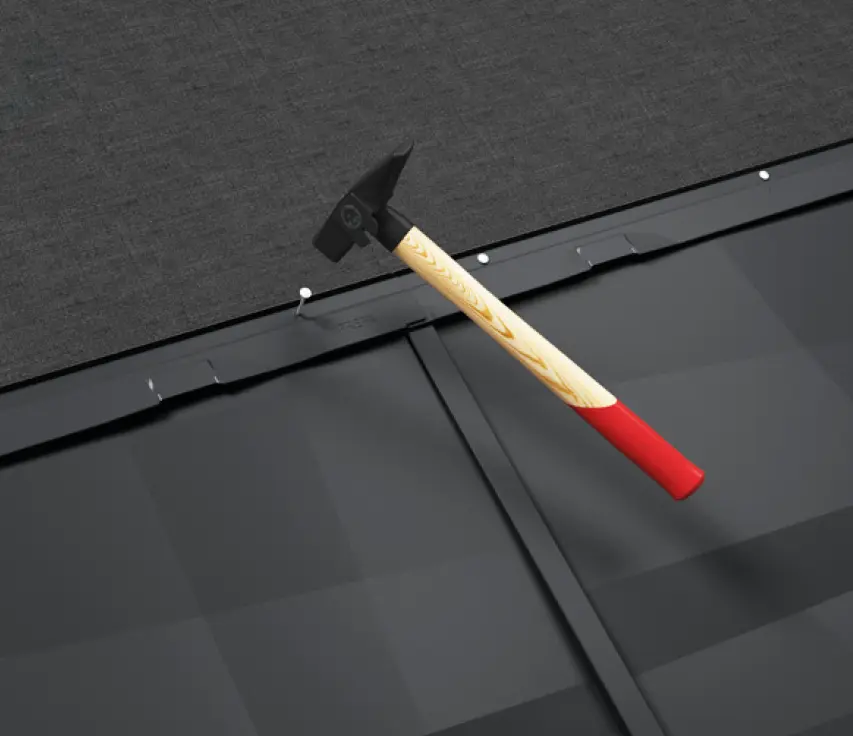

PREFA krovni panel FX.12 pričvršćuje se zaticima na potkonstrukciju pomoću pričvrsne lajsne na proizvodu.

Savjet stručnjaka: Traka za prigušenje zvuka čini PREFA krovni panel FX.12 tišim.

Aluminijski krovovi tiši su nego što mislite. Svi različito percipiraju zvukove. Da bi emisije zvuka bile najniže moguće, PREFA krovni panel FX.12 raspolaže trakom za prigušenje zvuka (FD.TEC).

Tablica boja PREFA krovnog panela FX.12

Paleta boja PREFA krovnog panela FX.12 seže od klasične ciglasto crvene preko modernih nijansi sive pa sve do prirodnih tonova smeđe. Sljedeće PREFA boje krova na raspolaganju su vam kao standardne boje:

Pregled boja (10)

Boja

Oznaka

~ RAL

01 Braun

P.10 smeđa

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 crna

9005

04 Ziegelrot

P.10 ciglasto crvena

8004

05 Oxydrot

P.10 oksid crvena

3009

06 Moosgrün

P.10 mahovinasto zelena

6005

07 Hellgrau

P.10 svijetlo siva

7005

11 Nussbraun

P.10 orah smeđa

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tamno siva

7043

43 Steingrau

P.10 kameno siva

7031

Napomene

  • Navedene vrijednosti RAL samo su približne vrijednosti (~), koje djelomično mogu jako odstupati od PREFA originalne boje i u određenim okolnostima ne moraju odražavati subjektivnu percepciju boje.
  • Prije svega, za kvalitetu boje P.10 vrijednosti se zbog površinske strukture gotovo da i ne mogu definirati. Nadalje, boje iz PREFA fasadne kazete P.10 kameno siva, P.10 pješčano smeđa, P.10 patina zelena, prirodni hrast, patina siva, orah i bež-sivi hrast prilagođene su prirodnom koloritu boje, koji se sastoji od više tonova boje.
  • Trake & limovi natur aluminij: Promjene u izgledu površine nastale obradom ili utjecajem ekoloških uvjeta ne podliježu jamstvu. Molimo obratite pozornost i na specifikaciju.
  • Kod metalik boja mogu se javiti razlike u boji.
  • Za precizno određivanje boje dopunskih komponenti treba koristiti originalni uzorak.

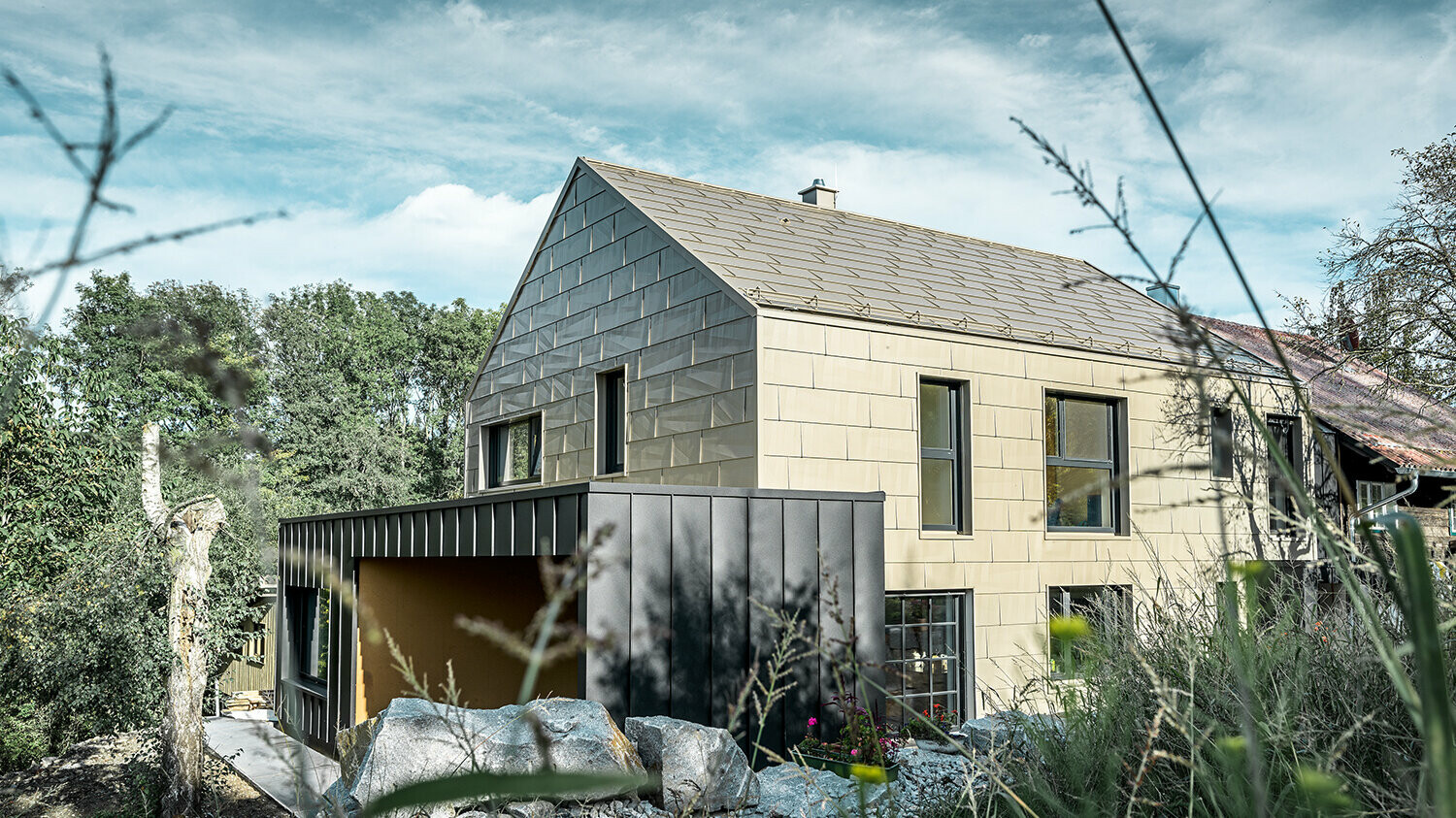

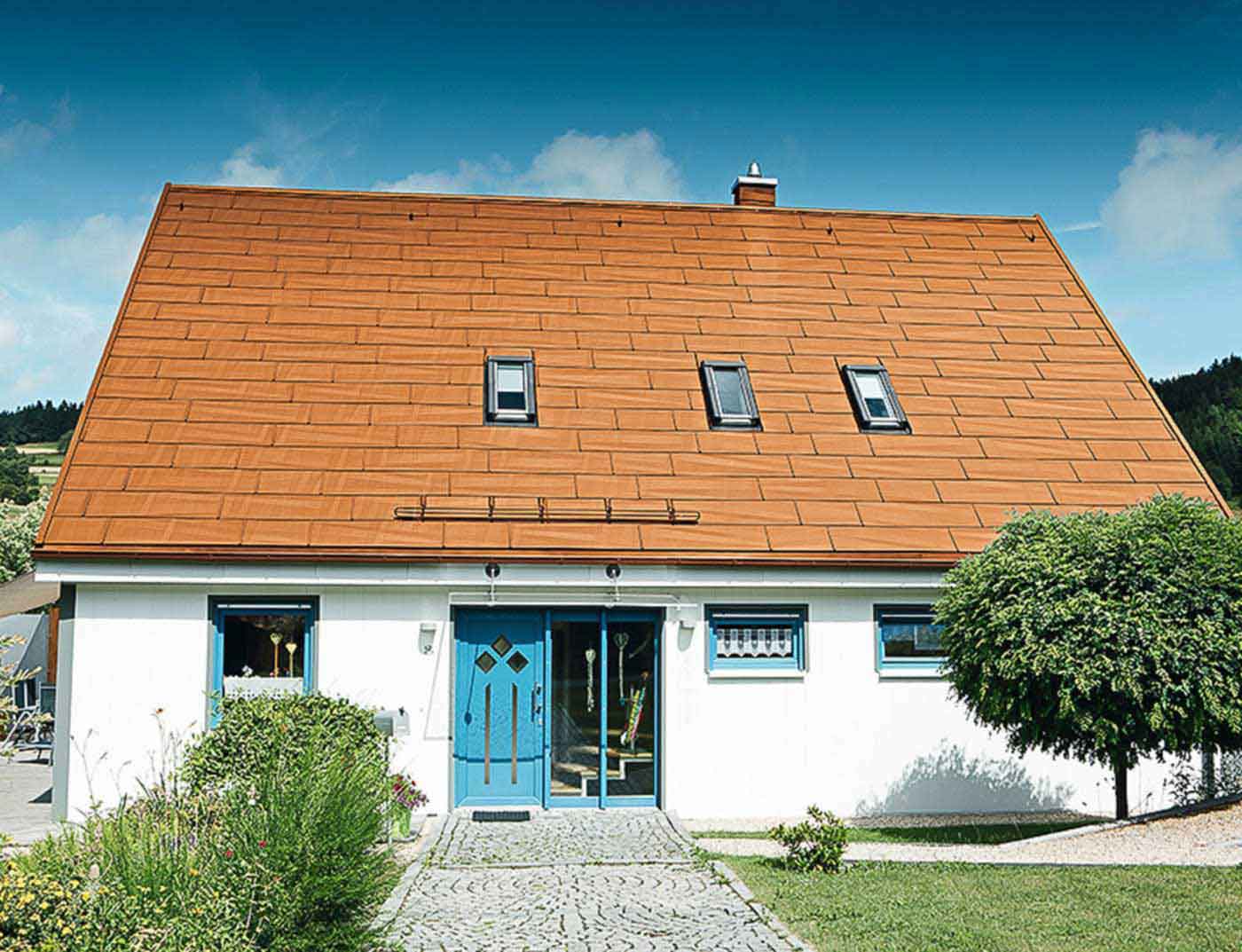

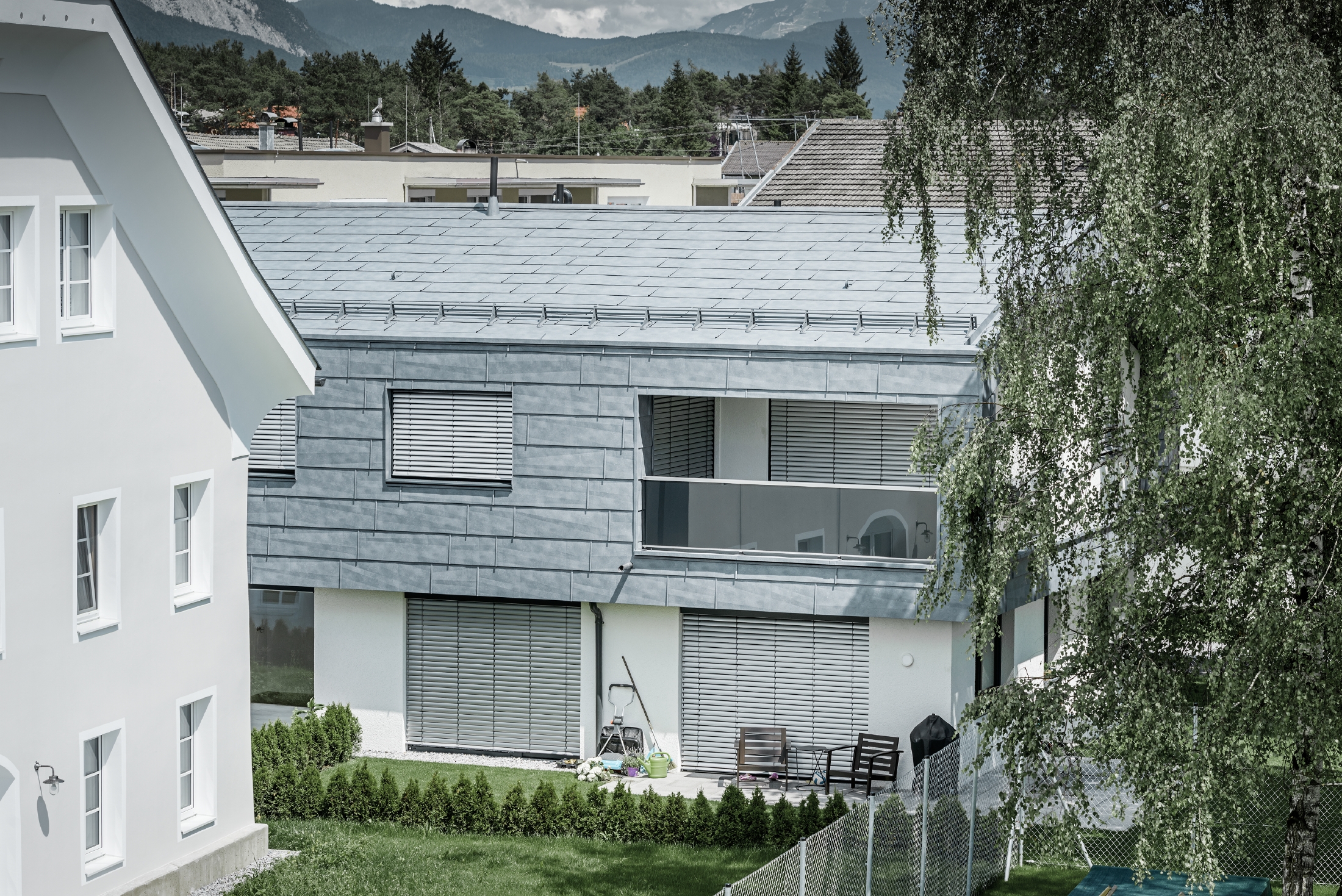

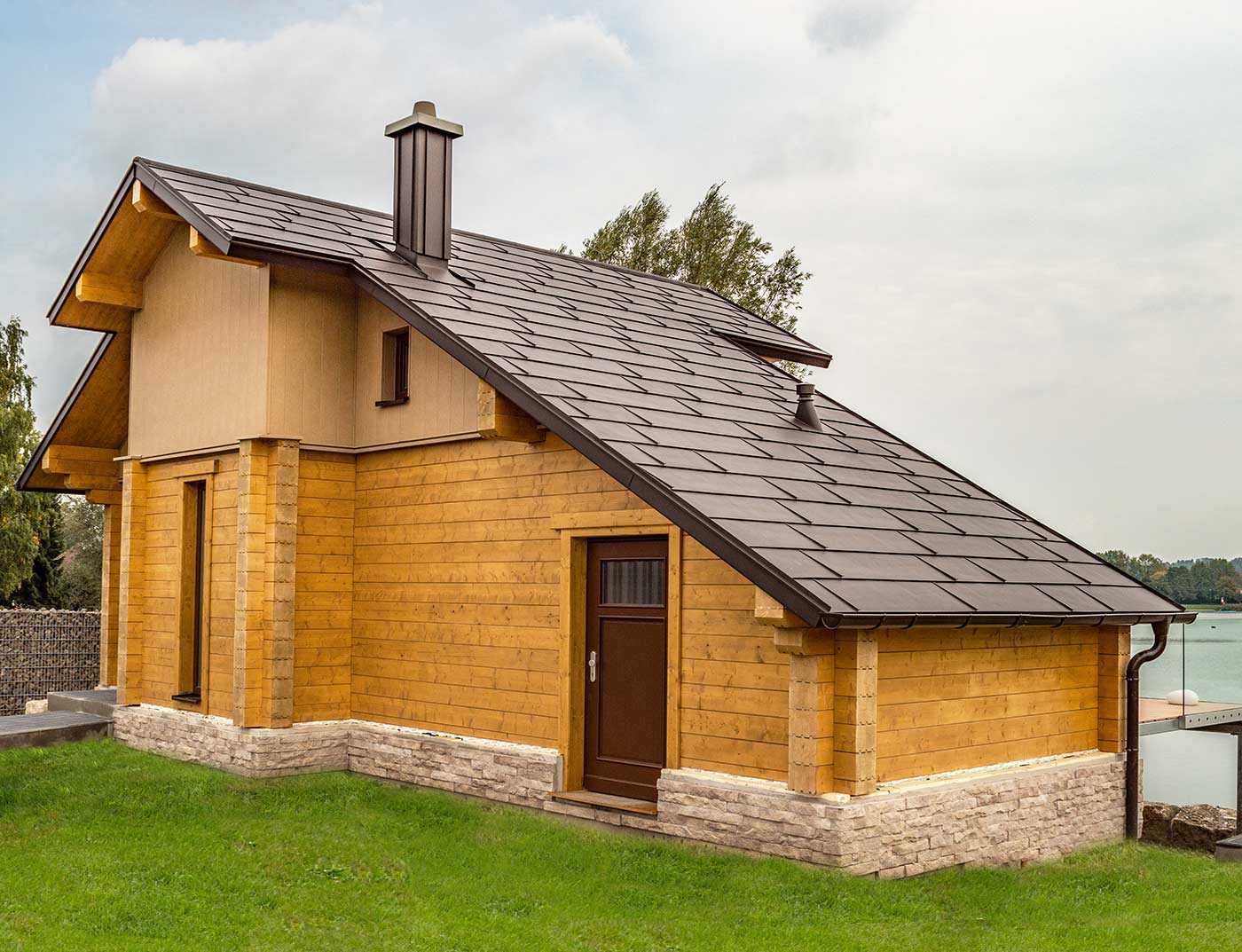

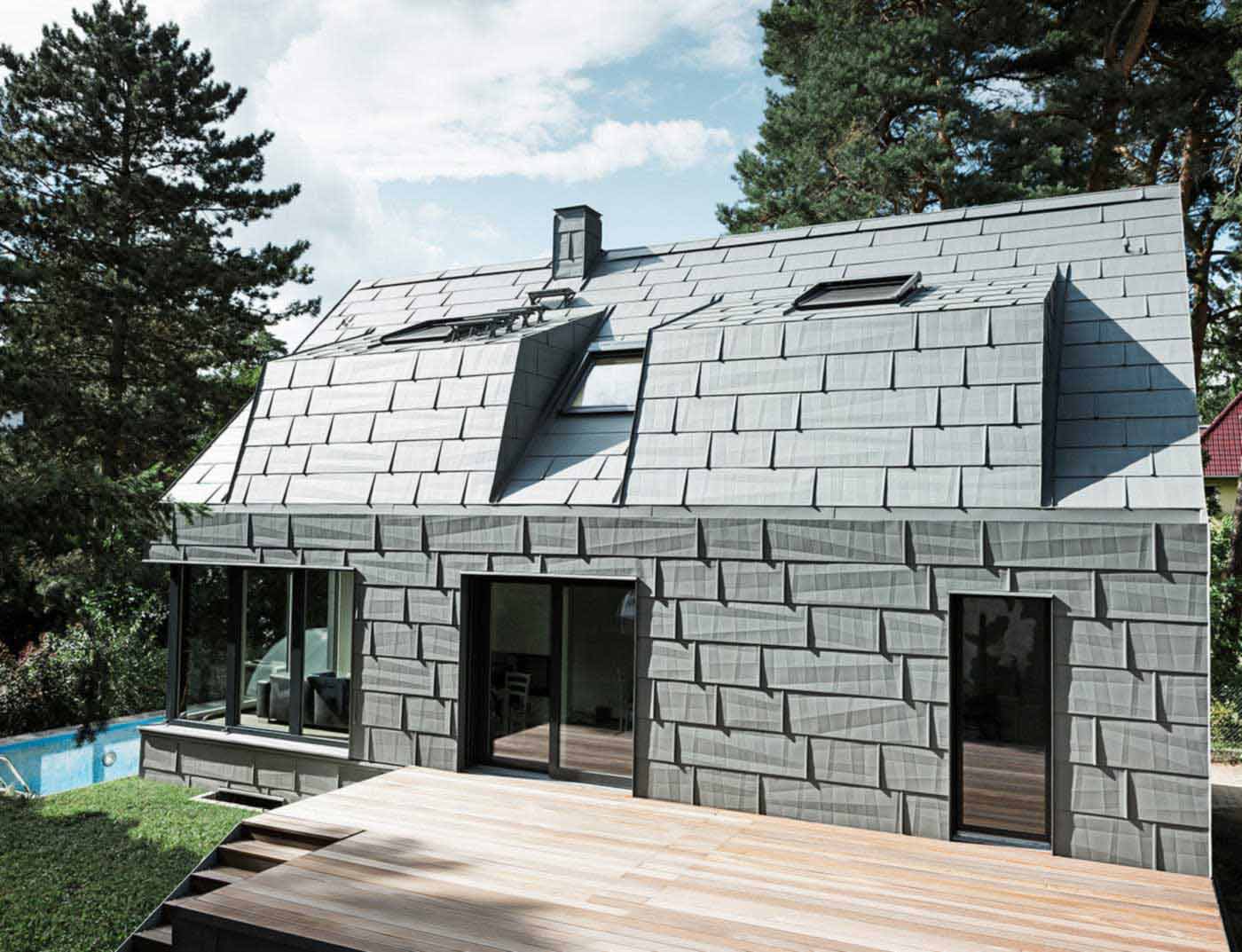

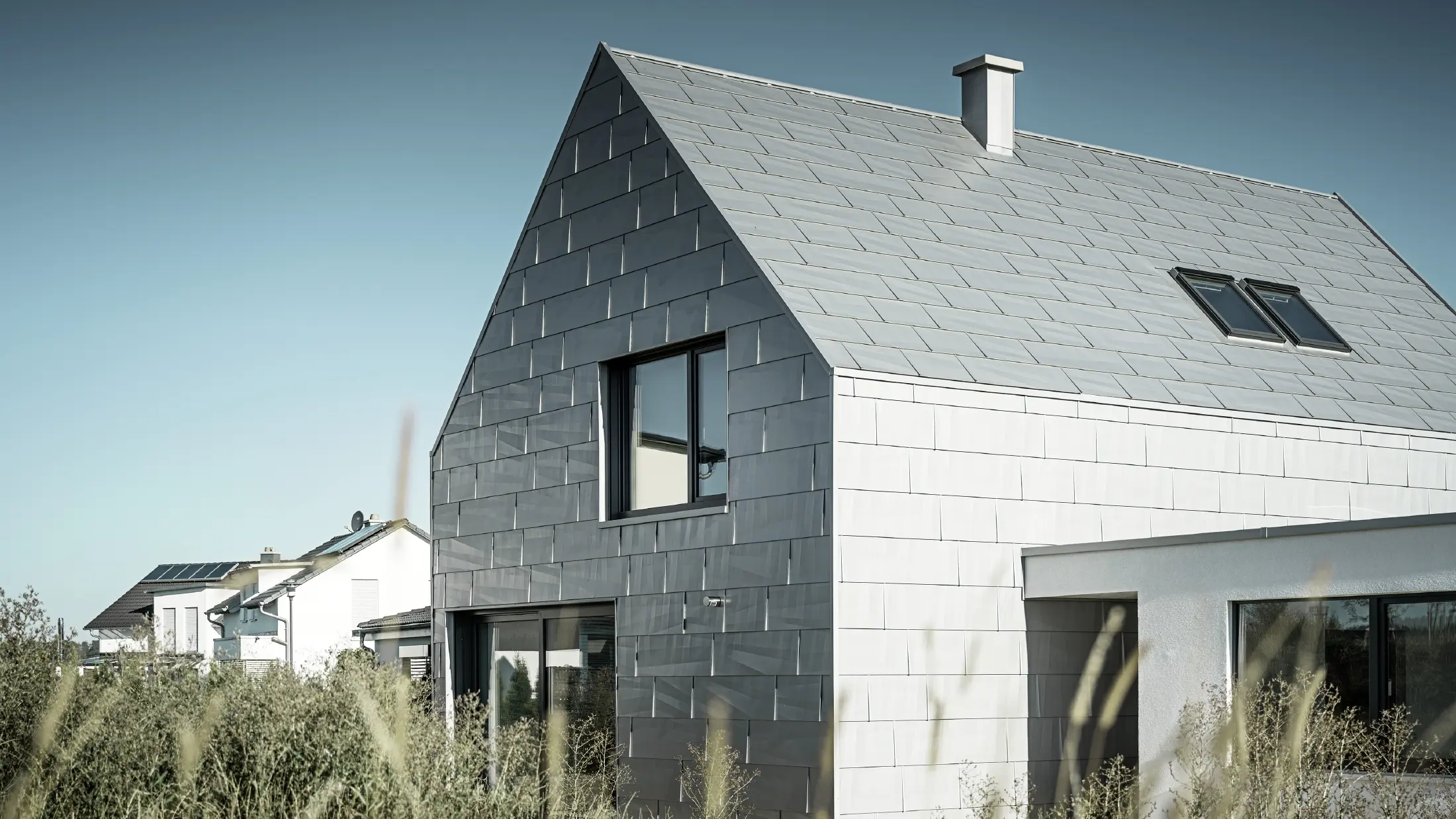

Inspirirajte se referentnim objektima koji su već realizirani.

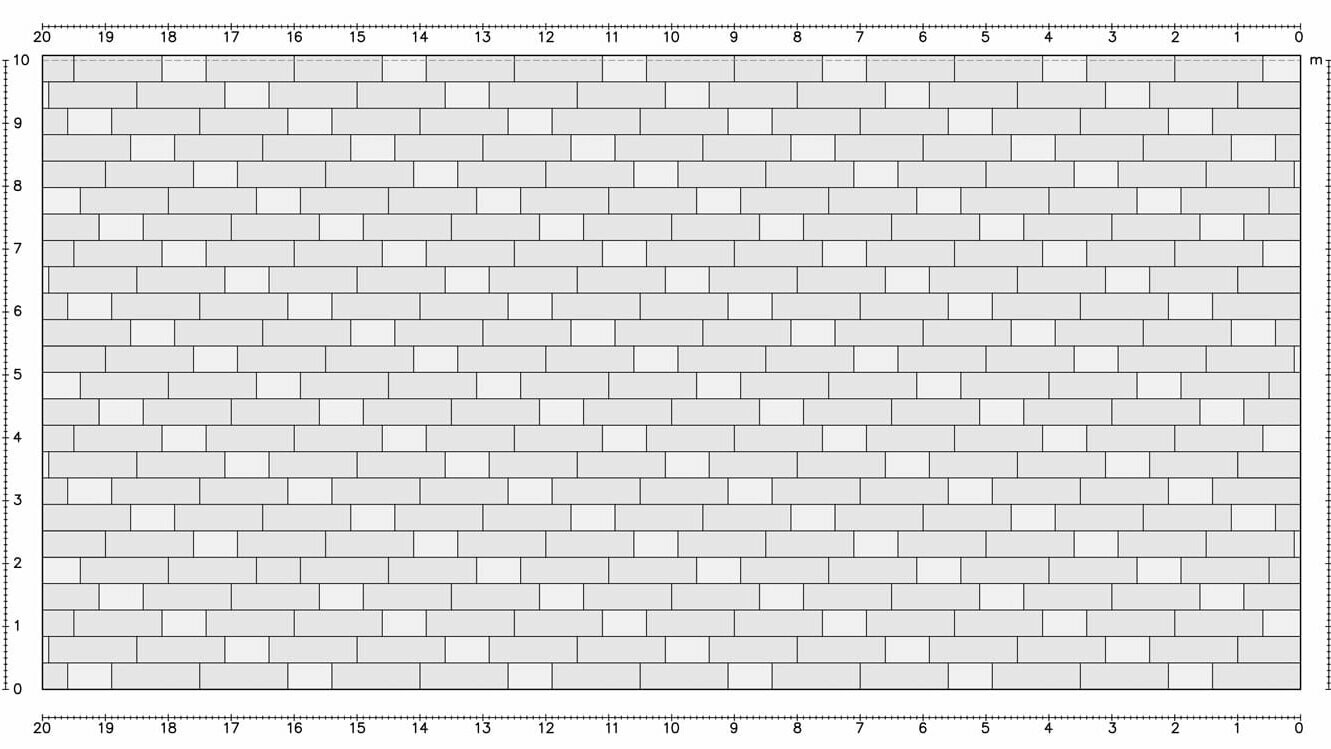

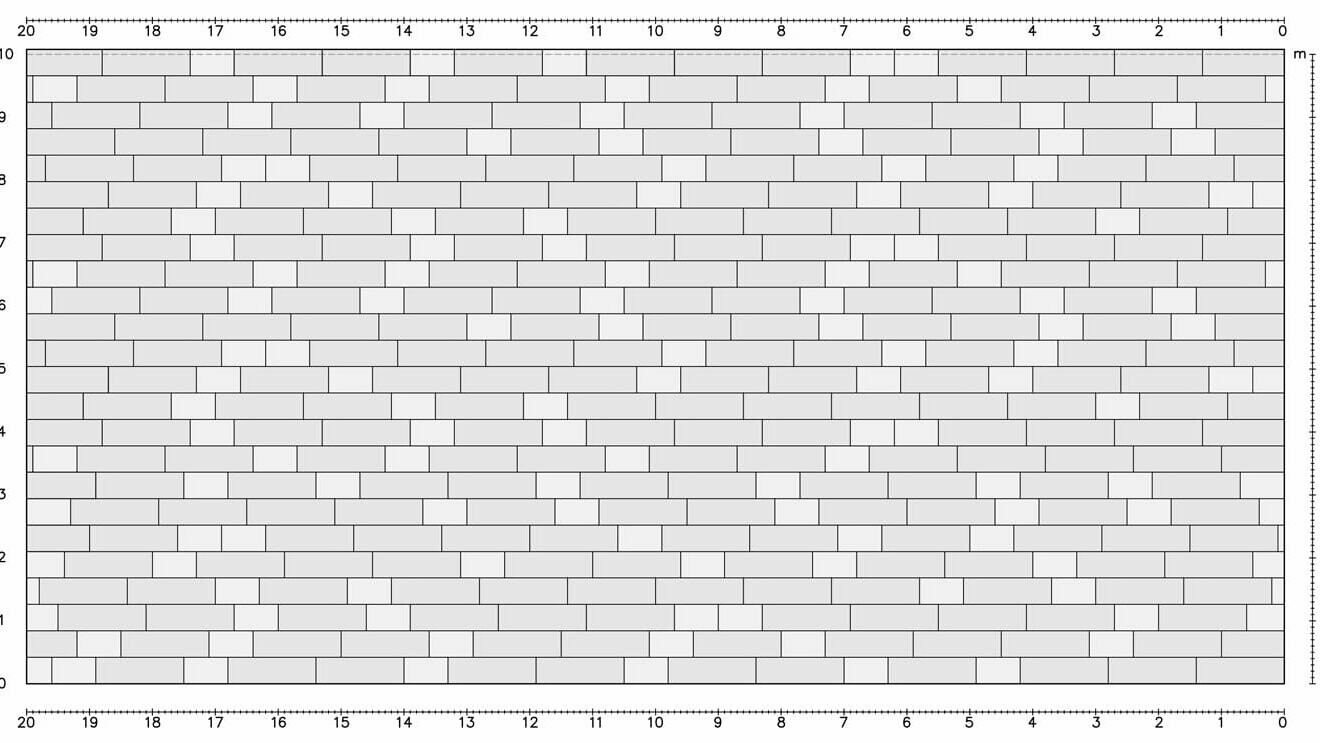

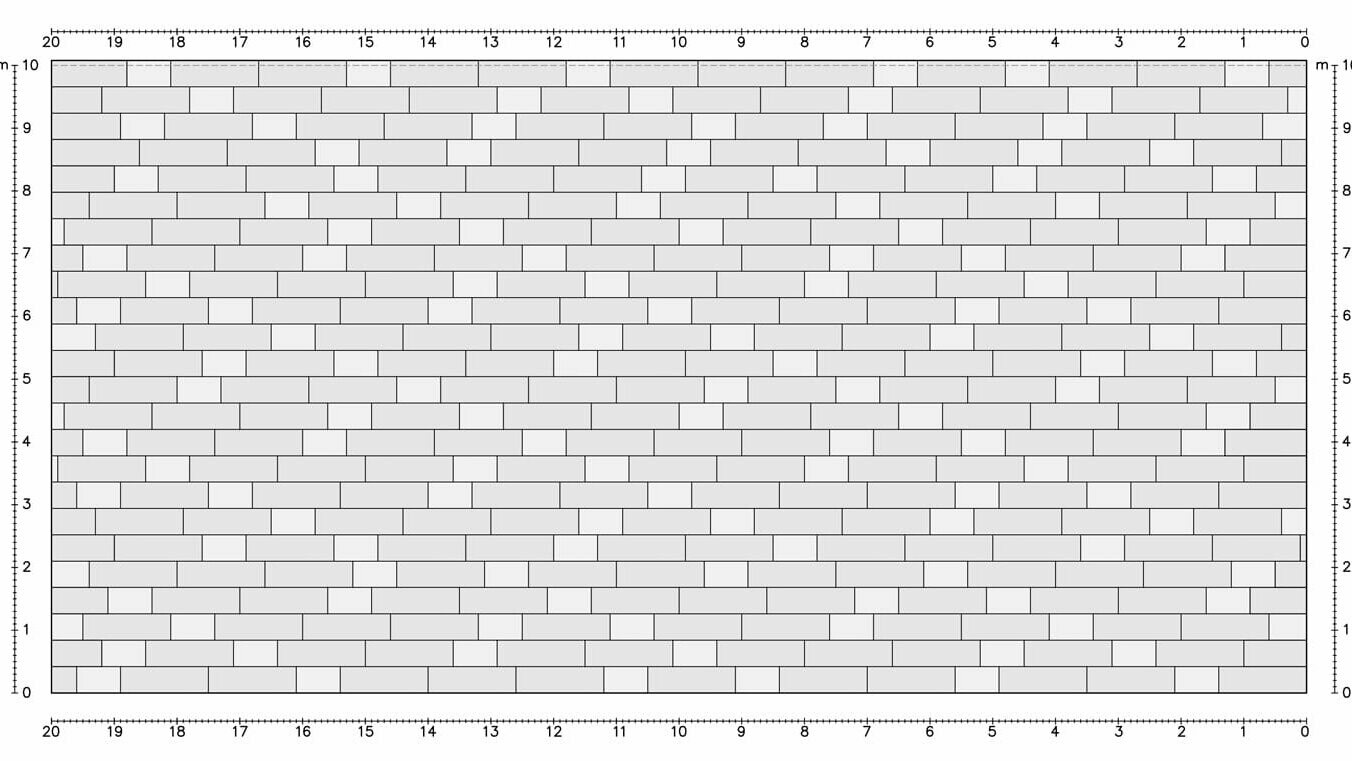

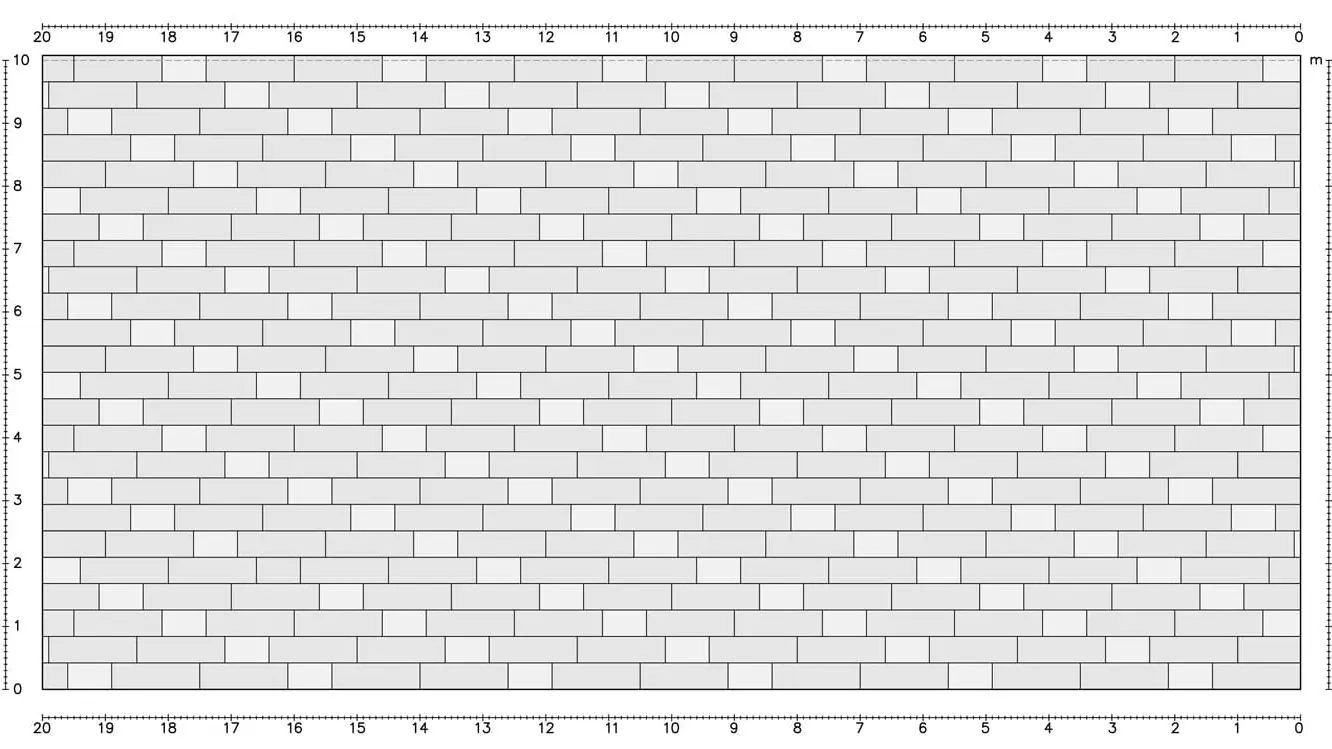

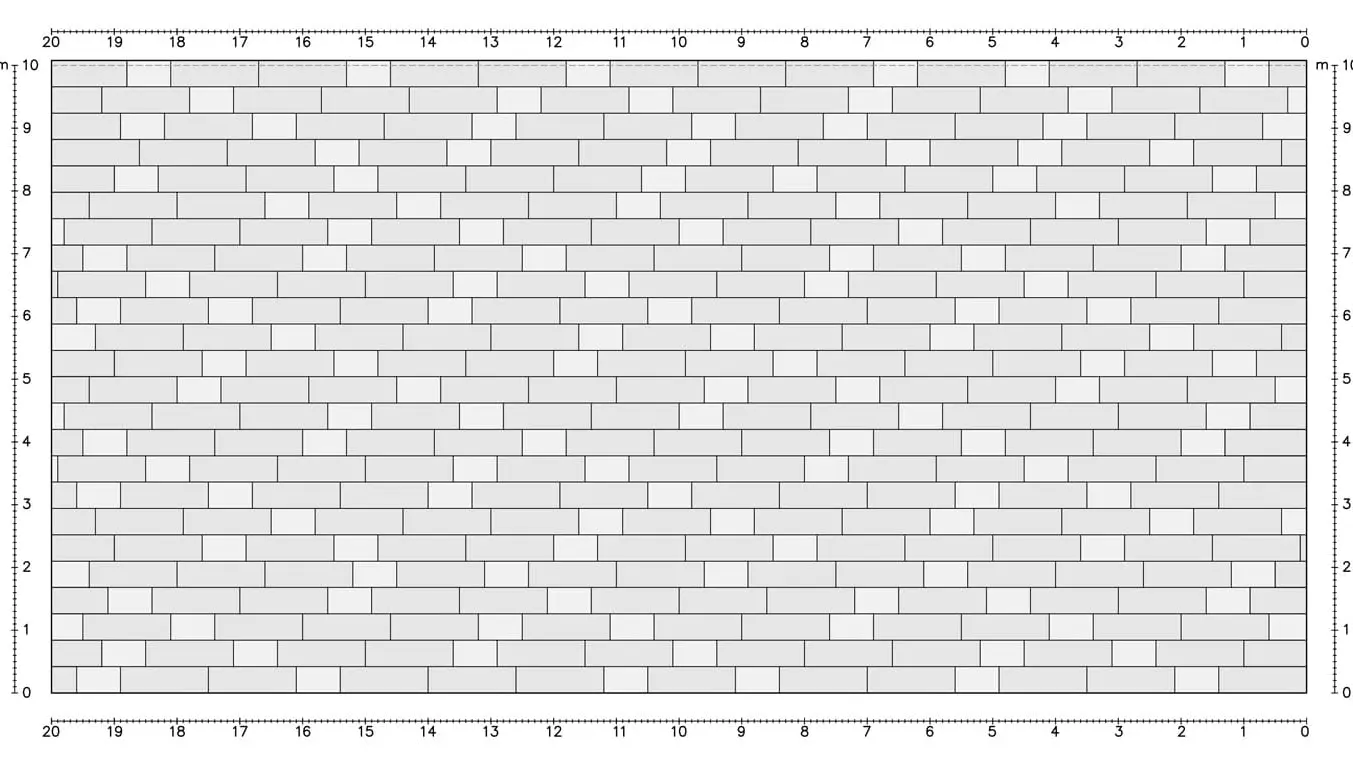

Nepravilni lomovi i svjetlosni efekti koji nastaju uslijed toga ne samo da vizualno ističu krov. Nego i uz dva različita formata panela (kratki i dugi) postoji mogućnost da se izgled krova dodatno oblikuje na upečatljiv način. Izradili smo za vas tri primjera polaganja krovnog panela FX.12 – naravno da su moguće i druge varijante.

Bez obzira radite li novi pokrov krova ili želite sanirate stari, u našoj galeriji referenci i galeriji sanacija možete naći brojne inspirirajuće projekte s PREFA krovnim panelima od aluminija. Neke možete odmah ovdje pogledati:

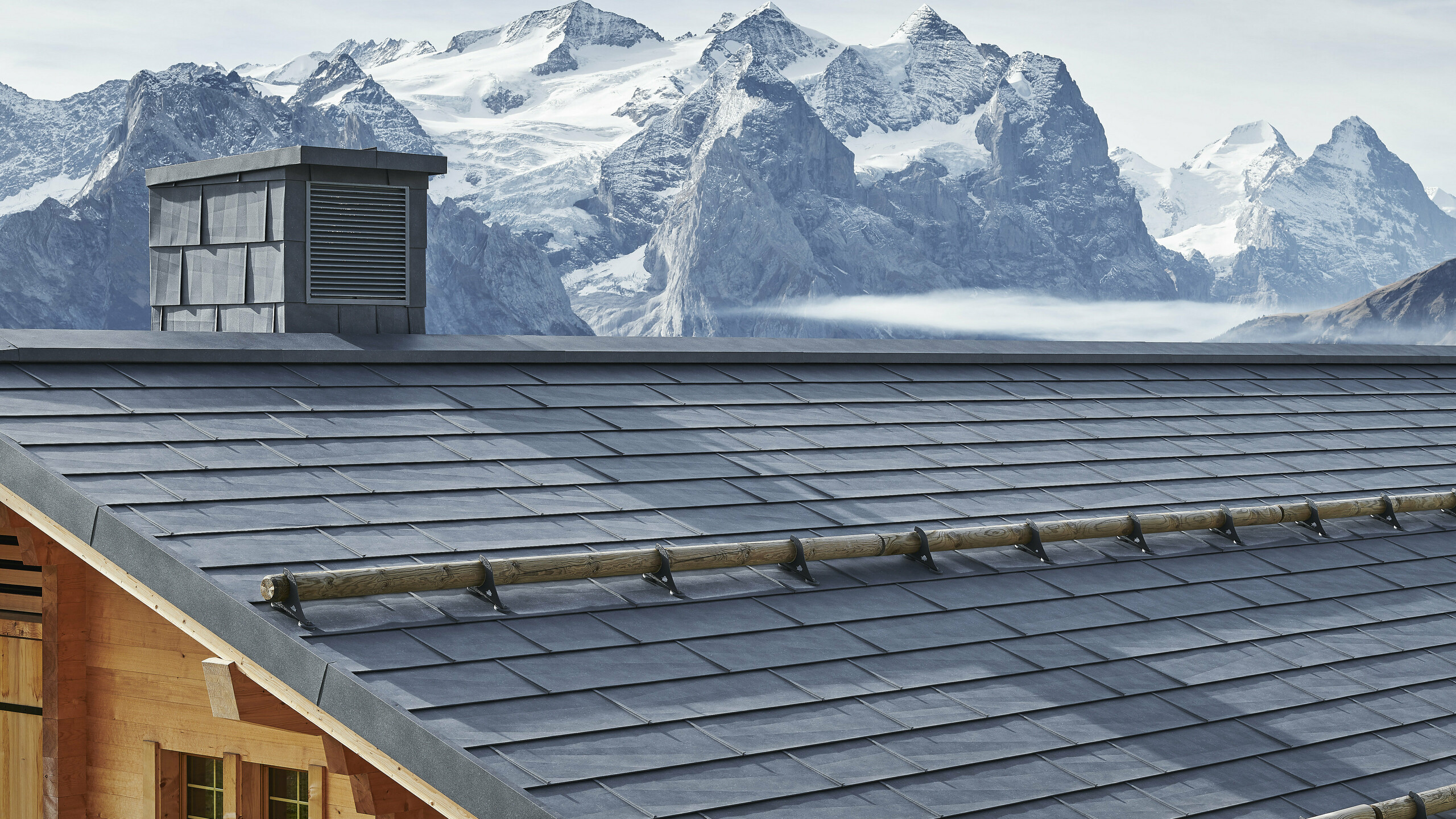

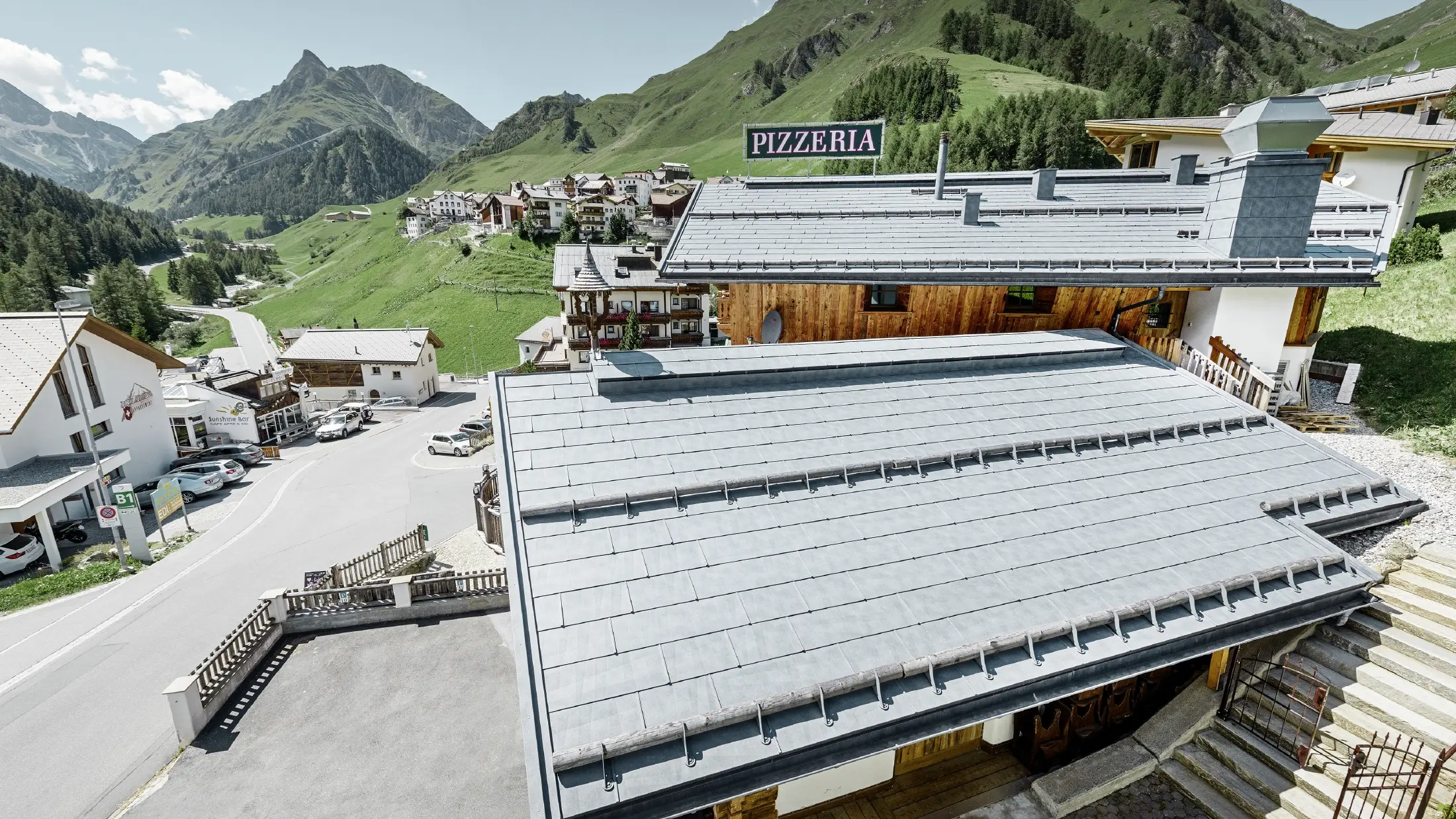

S dosta drveta i kamena izgrađeni su hotel Reuti i planinski restoran Käserstatt. Hanspeteru Wengeru, direktoru tvrtke Bergbahnen Meiringen-Hasliberg, posebno su važne ove dvije novogradnje u regiji i za ovaj projekat angažirao je arhitektonski ured Amstutz Abplanalp Birri iz mjesta Meiringen i arhitektu Josta Zumsteina. Visokokvalitetni PREFA proizvodi mogu izdržati ove uvjete i zaštititi zgradu od oštećenja.

Kod restorana Käserstatt, na 1850 metara nadmorske visine, ponekad napadaju i do tri metra snijega, a vjetar puše brzinom do 150 kilometara na sat.

Hanspeter Wenger

Imate li još pitanja u vezi s PREFA krovnim panelom FX.12?

Bilo bi prejednostavno kada bismo Vam ovdje mogli navesti ukupnu cijenu ili Vam reći, krovna ploča ili fasadna šindra košta xy kuna. To nažalost nije tako jednostavno, jer za PREFA krov ili PREFA fasadu naši stručnjaci moraju izraditi detaljnu kalkulaciju.

Temelj za ovo pravilo je norma ÖVE/ÖNORM EN 62305-3, koja je važeća u Austriji. Stoga se u obzir trebaju uzeti državne norme i regulative. Metalni krovovi su prema normi ÖVE/ÖNORM EN 62305-3 definirani kao prirodni sastavni dio sustava gromobranske zaštite.

PREFA krovne ploče, krovna šindra i krovni rombovi, krovni paneli FX.12 zbog svoje male težine savršeno su pogodni za prekrivanje postojećih starih krovova. Montaža na postojeći krovni pokrov, kao npr. bitumensku šindru i bitumenske trake može se brzo provesti. Preduvjet za moguće prekrivanje je neoštećena podkonstrukcija, pravilan nagib krova i preduvjeti za ispunjenje zahtjeva građevinske fizike!

Za slučaj da nakon jake tuče funkcija krova nije narušena, ali se jave vizualni nedostaci u obliku manjih udubljenja, treba voditi računa o tome da je osiguranje moguće proširiti i na estetska oštećenja. Kod postojećih osiguranja treba voditi računa o tome da ona ne pokrivaju estetske štete.

Razaranje metala uslijed kemijskih ili elektrokemijskih reakcija sa svojim okolišem naziva se korozija metala. Najpoznatija vrsta korozije je hrđanje željeza. Aluminijski proizvodi su u velikoj mjeri otporni na koroziju i nehrđajući!

Tehničke informacije

Veličina:

1400 × 420 mm (dugi) = 1,7 kom/m²
700 × 420 mm (kratki) = 3,4 kom/m²

Materijal:

Aluminij debljine 0,7 mm

Vidljiva strana:

Postupak plastifikacije Coil Coating

Stražnja strana:

Zaštitni lak

Težina:

1 m² = ca. 2,4 kg -2,5 kg/m²

Površina:

Raspoloživo u devet boja.

Nagib krova:

od 17°

Polaganje:

samo na punu oplatu (min. debljine 24 mm)

do 25° nagiba krova potreban je razdjelni sloj iz bitumenske ljepenke.

Pričvršćenje:

Montaža bez patentnih učvršćivača! 3 čavla po kratkom i 5 čavala po dugom panelu → 9 čavala po m² kod odnosa 2:1 u komadima, odn.

4:1 u površini (dugi:kratki)

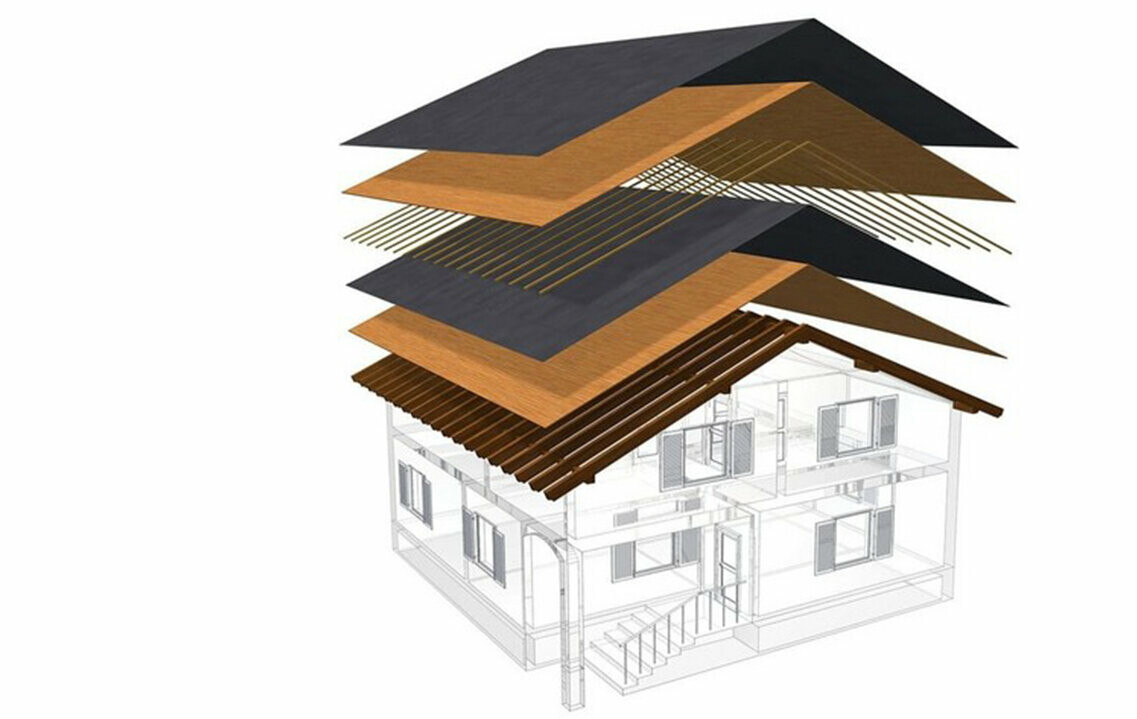

PREFA aluminijski krovovi izvode se s ventiliranom potkonstrukcijom. Pritom su krovni pokrov i sloj toplinske izolacije odvojeni ventiliranim međuprostorom. Time se, primjerice, kondenzacija može ponovno odvesti.

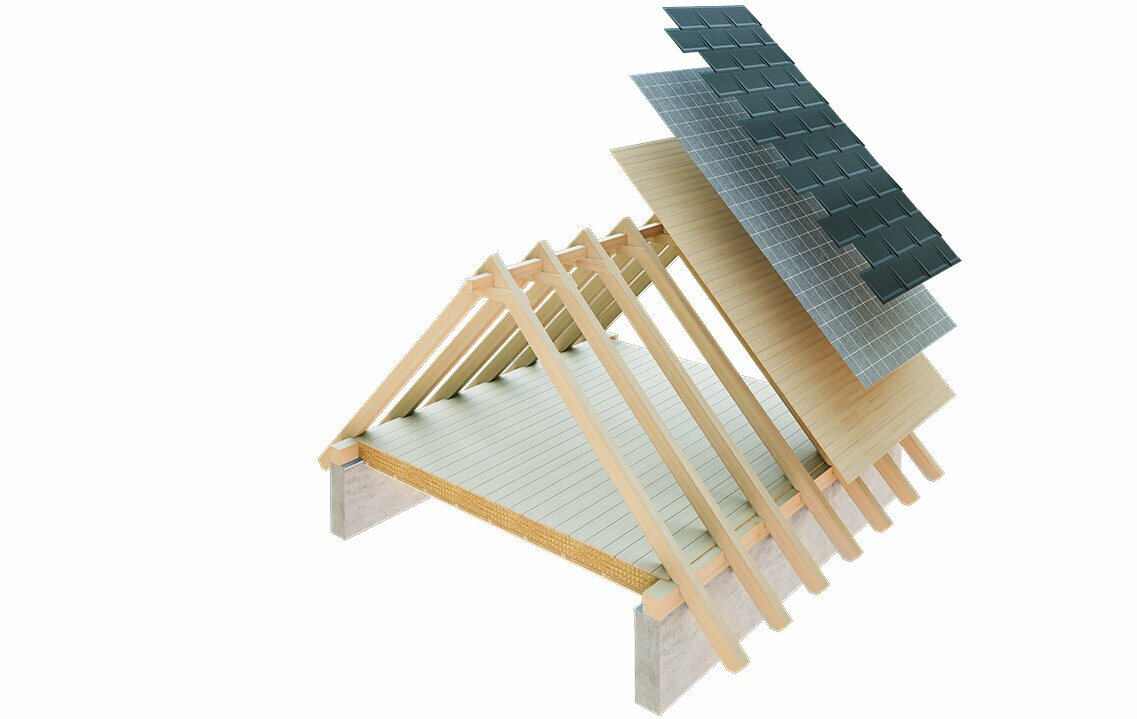

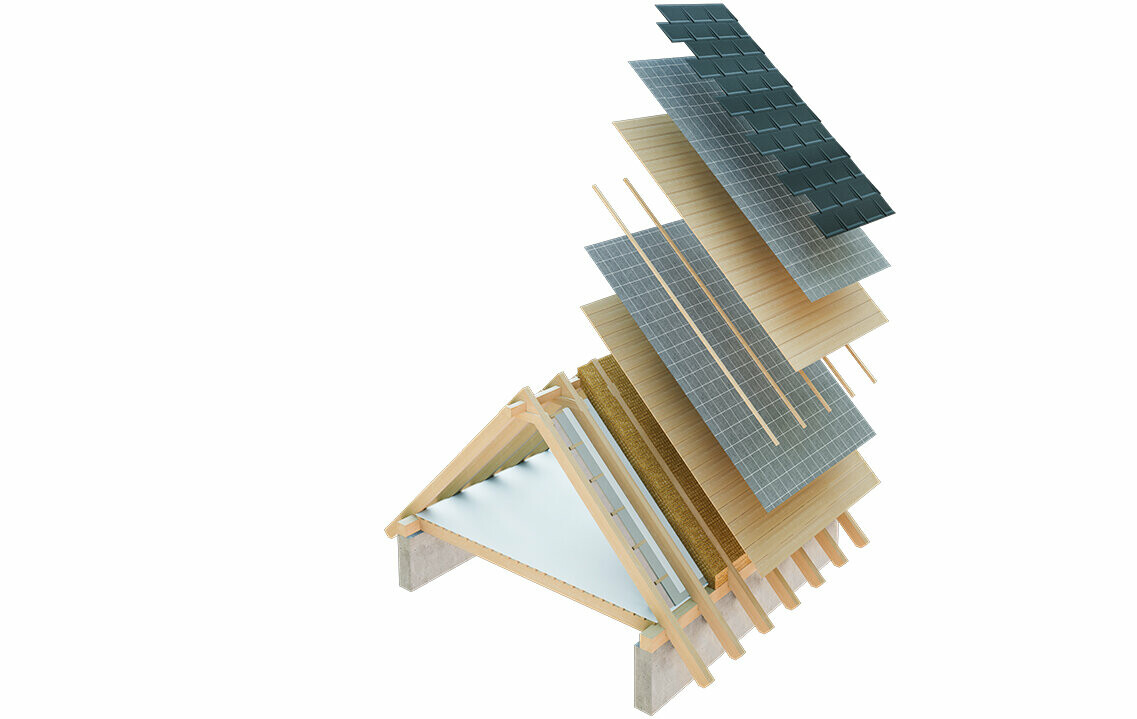

Najčešće se ventilira krovna ovojnica kao što je vidljivo na prvoj slici. Također se može odzračivati cjelokupno potkrovlje (druga slika).

Planiranje i primjena

Naši limari i arhitekti ovdje mogu preuzeti tekstove troškovnika i pojedinosti o PREFA krovnim panelima FX.12.

Posebna napomena za arhitektonske i projektantske urede: 3D i BIM podatke, kao i teksture naših proizvoda naći ćete ovdje: digitalno planiranje

Pribor

U nastavku ćete naći popis odgovarajućeg pribora za PREFA krovni panel FX.12, od limova za zabate i jet-odzračnika do sigurnosnih proizvoda za krova kao što su snjegobrani i stepenice. Krovne žljebove i odvodne cijevi u odgovarajućim bojama možete naći pod „Krovna odvodnja”. PREFA asortiman proizvoda također uključuje fasadne sustave, zaštitu od poplave, kao i proizvode za fotonaponske sustave.

Potpun i detaljan popis pribora naći ćete u našem cjeniku (samo za izvođačke tvrtke).

Početna traka za krovnu šindru, krovni romb, krovnu ploču R.16 i krovni panel FX.12

1800 × 158 × 1,00 mm, s izbušenim rupama

Jet-odzračni

3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosivi jet-odzračnik

Jet-odzračni sljemenjak

-

Sljemenjak

500 × 1,00 mm

Početni element za neventilirani sljemenjak/grebenjak

-

Zabatna traka

95 × 2.000 × 0,70 mm, s pričvrsnom trakom

Sigurnosna uvala

3.000 mm, kantirana dvostrukim falcom

Rešetka za zaštitu od ptica

125 × 2.000 × 0,7 mm, Kružne perforacije Ø 5/7 mm

Traka za prozračivanje

S kvadratnom perforacijom 6 mm, u bojama smeđa/antracit i svijetlo siva/svijetlo siva, dimenzije: 1,00 × 250 mm und 1,00 × 333 mm

Uljevni lim

230 × 2.000 × 0,70 mm

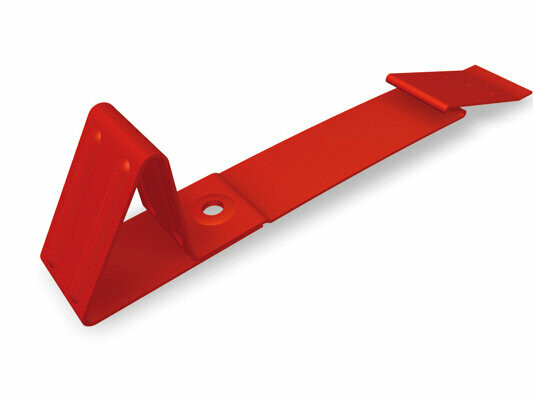

Snjegobran za R.16, FX.12 I DS.19

-

Kuka za sustav rešetkastog snjegobrana

S 3  otvora za uložni profil

Kuka XL za sustav rešetkastog snjegobrana

s 5 provlačnih otvora, optimalna za fotonaponske sustave na krovu

Uložni profil

3.000 mm; 25/25

Hvatač leda

Za uložni profil

Završetak za sustav rešetkastog snjegobrana

za uložne profile

Završetak XL za sustav rešetkastog snjegobrana

za uložni profil

Nosač planinskog snjegobrana

Za drvo okruglog promjera od 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarni držač s pokrovnom kapom

dužina: 260 mm

Solarni držač sunny

Podobno za sve PREFA sustave malog formata

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solarni držač Fix

Fiksna montaža solarnih modula na PREFA krovne sustave malog formata. Dostupan s i bez križne spojnice. Isključivo pogodan za obradu PREFA profiliranih šina, nije kompatibilan s drugim proizvodima.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solarni držač vario

Prilagodljiva montaža solarnih modula na PREFA krovne sustave malog formata. Dostupan s i bez križne spojnice. Isključivo pogodan za obradu PREFA profiliranih šina, nije kompatibilan s drugim proizvodima.

Pojedinačna stepenica

Podesivo za nagibe krova od 12° do 60°; provjereno prema EN 516‑1‑A

Nosač stepenice na jednoj stopi

250 mm; podesivo za nagibe krova od 12° do 55°; provjereno prema EN 516‑1‑A

Nosač stepenice na dvije stope

360 mm; podesivo za nagibe krova od 12° do 55°; provjereno prema EN 516‑1‑B

Stepenica

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; provjereno prema EN 516‑1‑A odnosno EN 516‑1‑B

Spojni element za stepenice

-

Krovna sigurnosna kuka

Prema EN 517 – B

Krovna sigurnosna kuka na stopama

Prema EN 517 – B

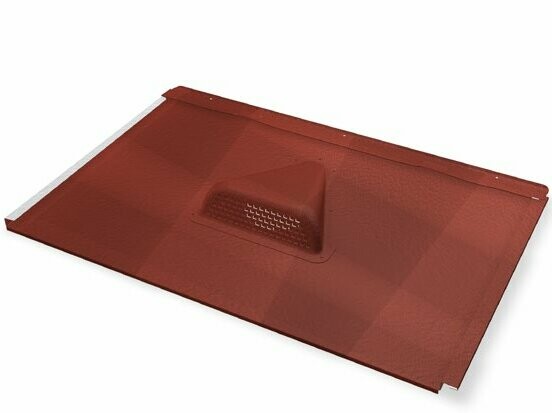

Pojedinačni odzračnik za krovni panel FX.12 (mali)

700 × 420 mm, presjek ventilacijskog otvora: oko 30 cm²

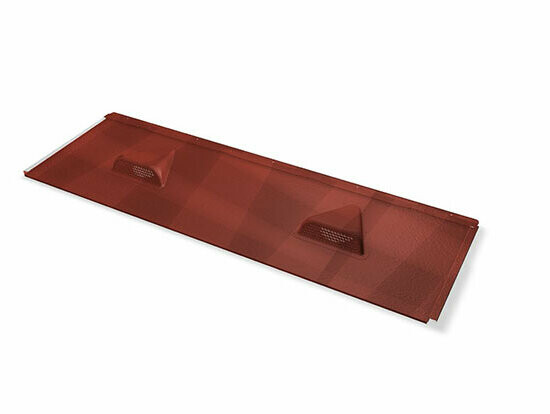

Pojedinačni odzračnik za krovni panel FX.12 (veliki)

1.400 × 420 mm, presjek ventilacijskog otvora: oko 60 cm²

Kapa pojedinačng odzračnika

Za zakivanje i ljepljenje, presjek otvora ca. 30 cm²

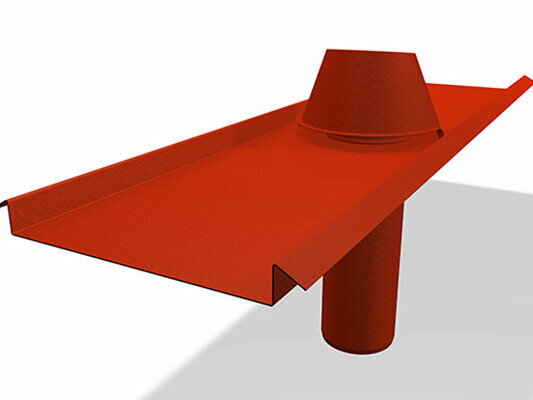

Odzračna kapa

Ø 100 mm, Nagib krova: od 12°

Odzračna cijev

Ø 100 mm, Ø 120 mm; Uklj. EPDM brtvu i pokrov

Gumena obujmica 100

Ø 100 – 130 mm, trajno elastična EPDM cijevna obujmica za krovne prodore u nivou krovne ljepenke

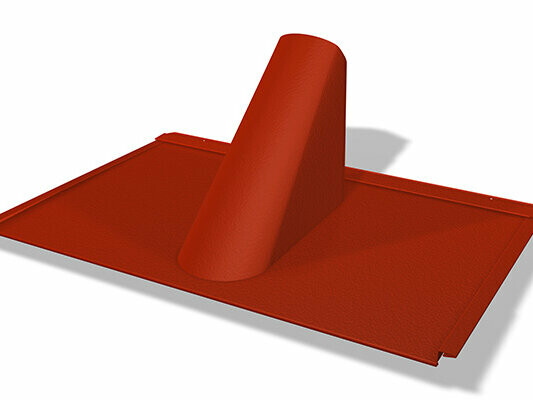

Otvor za ventilaciju za R.16 I FX.12

Za prodore cijevi od ⌀ 80–125 mm i nagibe krova od 17° do 52°

Otvor za ventilaciju za ufalcavanje

Za prodore cijevi od ⌀ 80–125 mm; za nagibe krova od 12° do 52°

Univerzalni otvor zaventilaciju 2-djelni

Za prodore cijevi od ⌀ 40–120 mm; za nagibe krova od 12° do 52°

Podložna ploča

dužina: 540 mm, širina: 125 mm

Opšav Vario

širina: 120 – 600 mm, 600 – 1.020 mm, prilagodljiva dužina 150 – 980 mm, za nagibe krova od 12° do 55°

Izlazni krovni prozor

-

Opšavi za prozor za Roto i RotoQ-serije

dostupan u više dimenzija

Opšavi za Velux prozor

dostupan u više dimenzija

Kapa dimnjaka

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Krovni nosač vodiča za gromobransku žicu

Debljina zakivanja: 2 – 8 mm; promjer nosača okrugle žice: Ø 8 mm

Set specijalnog ljepila

Sadržaj: 1 kartuša PREFA specijalnog ljepila (290 ml) · 1 doza čistila za prijanjanje (60 ml) · 1 brusni papir · 1 krpa za čišćenje · 2 adapter mlaznice
