Krovna šindra DS.19

Veliki format, mala težina, praktično polaganje

+6
čitati dalje

Krovna šindra DS.19 ne ističe se samo vizualno. Budući da ju je moguće polagati već od nagiba krova od 17 stupnjeva, postavlja nove standardne u ovom segmentu proizvoda.

S dimenzijama 480 × 262 mm šindra DS.19 nešto je veća od klasične PREFA krovne šindre i stoga se može još brže i učinkovitije polagati. Po m² potrebno je samo osam komada šindre DS.19 i to pri težini od (samo) 2,75 kg/m².

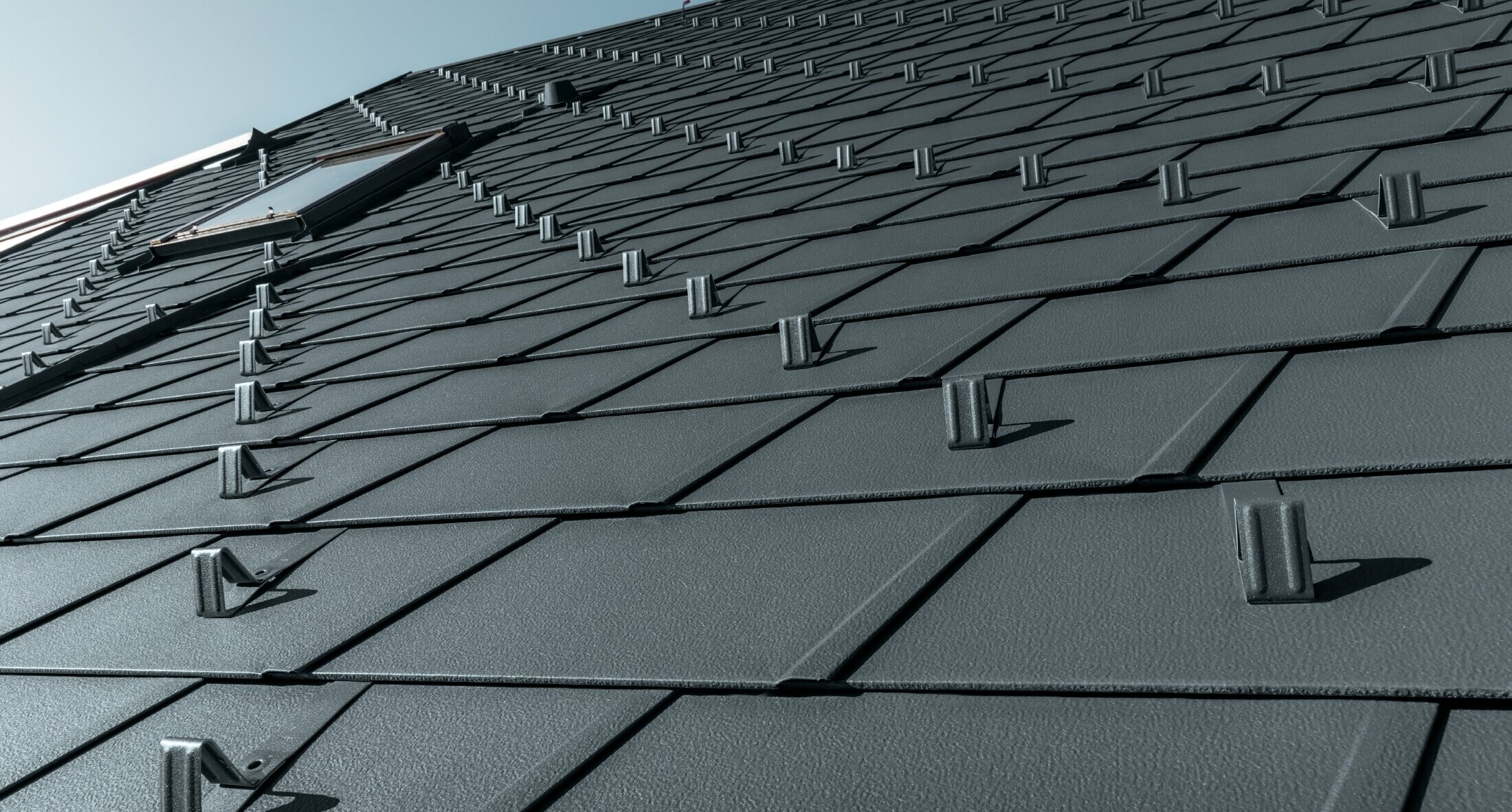

PREFA krovna šindra DS.19 u P.10 antracit boji sa snjegobranima, prozorom na krovnoj površini i dimnjakom

Lagana aluminijska krovna šindra DS.19 pokazuje svoje prednosti kako na najmanjoj površini, tako i kod velikih projekata. Zahvaljujući sustavu povezivanja falcevima krovne šindre DS.19, kao i svi PREFA krovni proizvodi, pokazuju se kao izvanredno sigurni na olujno nevrijeme i vremenske utjecaje. Zahvaljujući posebnom dizajnu i vizualno su vrlo privlačne.

Šindre DS.19 prikladne su za klasične, tradicionalne krovne strukture, međutim u kombinaciji s modernom arhitekturom mogu postići uzbudljiv kontrast.

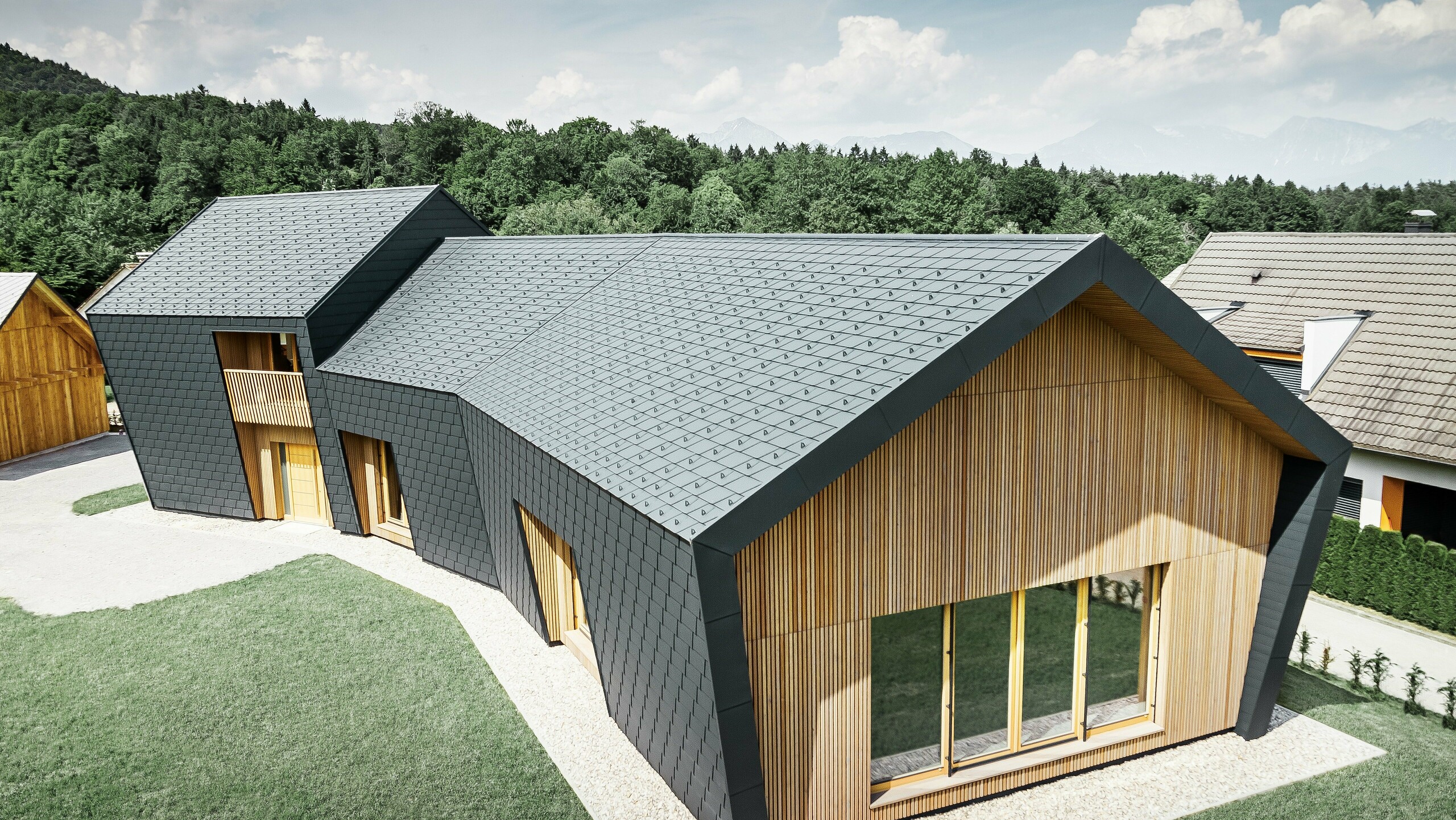

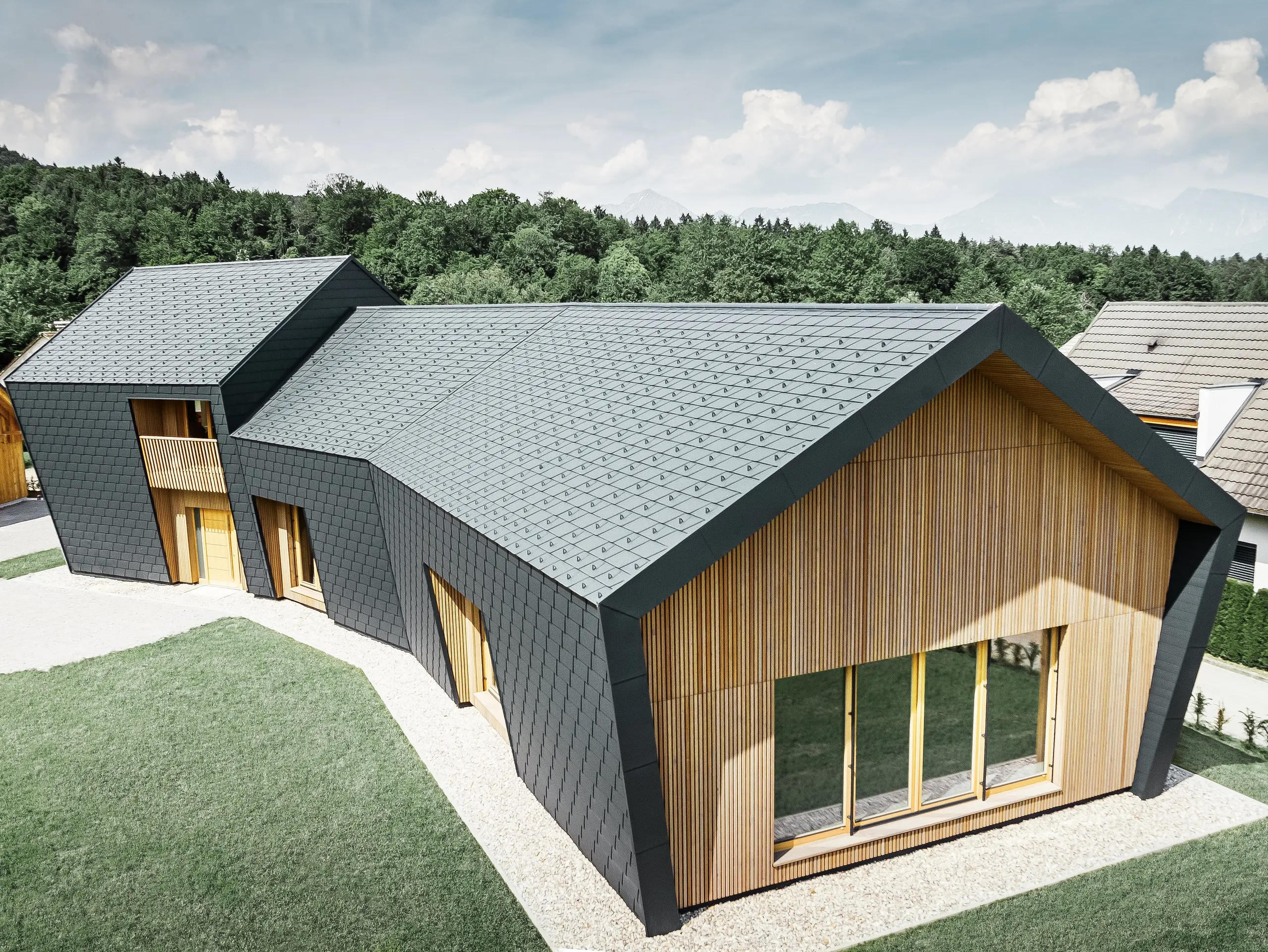

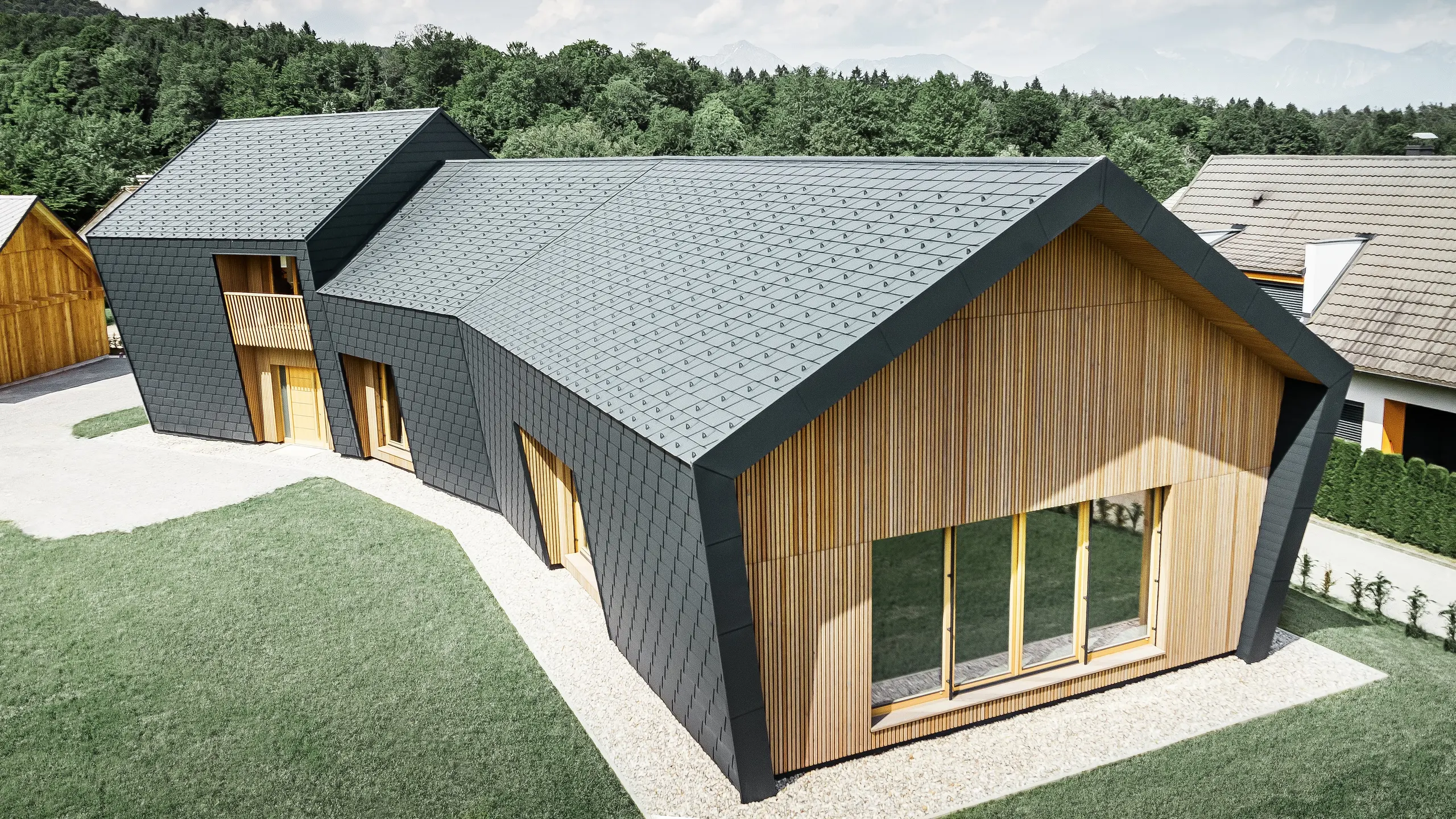

Velike krovne i fasadne površine prekrivene krovnom šindrom DS.19 u P.10 antracit boji. Na čeonoj je strani fasada obložena drvom

Prednosti PREFA krovnih šindri DS.19

 Ikona pogodnosti

Za svaki projekt

od najmanjih objekata do najvećih projekata

 Ikona pogodnosti

Moderan izgled i veliki izbor boja u P.10 kvaliteti

Dostupne su u raznim standardnim bojama sa stucco površinom, a po želji se mogu isporučiti i s glatkom površinom.

 Ikona pogodnosti

40-godišnje jamstvo

 Ikona pogodnosti

višestruka primjenjivost

mogućnost polaganja od nagiba krova od 17 stupnjeva

 Ikona pogodnosti

Za svaki projekt

od najmanjih objekata do najvećih projekata

 Ikona pogodnosti

Moderan izgled i veliki izbor boja u P.10 kvaliteti

Dostupne su u raznim standardnim bojama sa stucco površinom, a po želji se mogu isporučiti i s glatkom površinom.

 Ikona pogodnosti

40-godišnje jamstvo

 Ikona pogodnosti

višestruka primjenjivost

mogućnost polaganja od nagiba krova od 17 stupnjeva

Tablica boja krovne šindre DS.19

Paleta boja PREFA krovne šindre DS.19 seže od klasičnog izgleda cigle preko modernih nijansi sive pa sve do prirodnih smeđih tonova. Sljedeće PREFA boje krova na raspolaganju su vam kao standardne boje:

Pregled boja (10)

Boja

Oznaka

~ RAL

01 Braun

P.10 smeđa

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 crna

9005

04 Ziegelrot

P.10 ciglasto crvena

8004

05 Oxydrot

P.10 oksid crvena

3009

06 Moosgrün

P.10 mahovinasto zelena

6005

07 Hellgrau

P.10 svijetlo siva

7005

11 Nussbraun

P.10 orah smeđa

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tamno siva

7043

43 Steingrau

P.10 kameno siva

7031

Napomene

  • Navedene vrijednosti RAL samo su približne vrijednosti (~), koje djelomično mogu jako odstupati od PREFA originalne boje i u određenim okolnostima ne moraju odražavati subjektivnu percepciju boje.
  • Prije svega, za kvalitetu boje P.10 vrijednosti se zbog površinske strukture gotovo da i ne mogu definirati. Nadalje, boje iz PREFA fasadne kazete P.10 kameno siva, P.10 pješčano smeđa, P.10 patina zelena, prirodni hrast, patina siva, orah i bež-sivi hrast prilagođene su prirodnom koloritu boje, koji se sastoji od više tonova boje.
  • Trake & limovi natur aluminij: Promjene u izgledu površine nastale obradom ili utjecajem ekoloških uvjeta ne podliježu jamstvu. Molimo obratite pozornost i na specifikaciju.
  • Kod metalik boja mogu se javiti razlike u boji.
  • Za precizno određivanje boje dopunskih komponenti treba koristiti originalni uzorak.

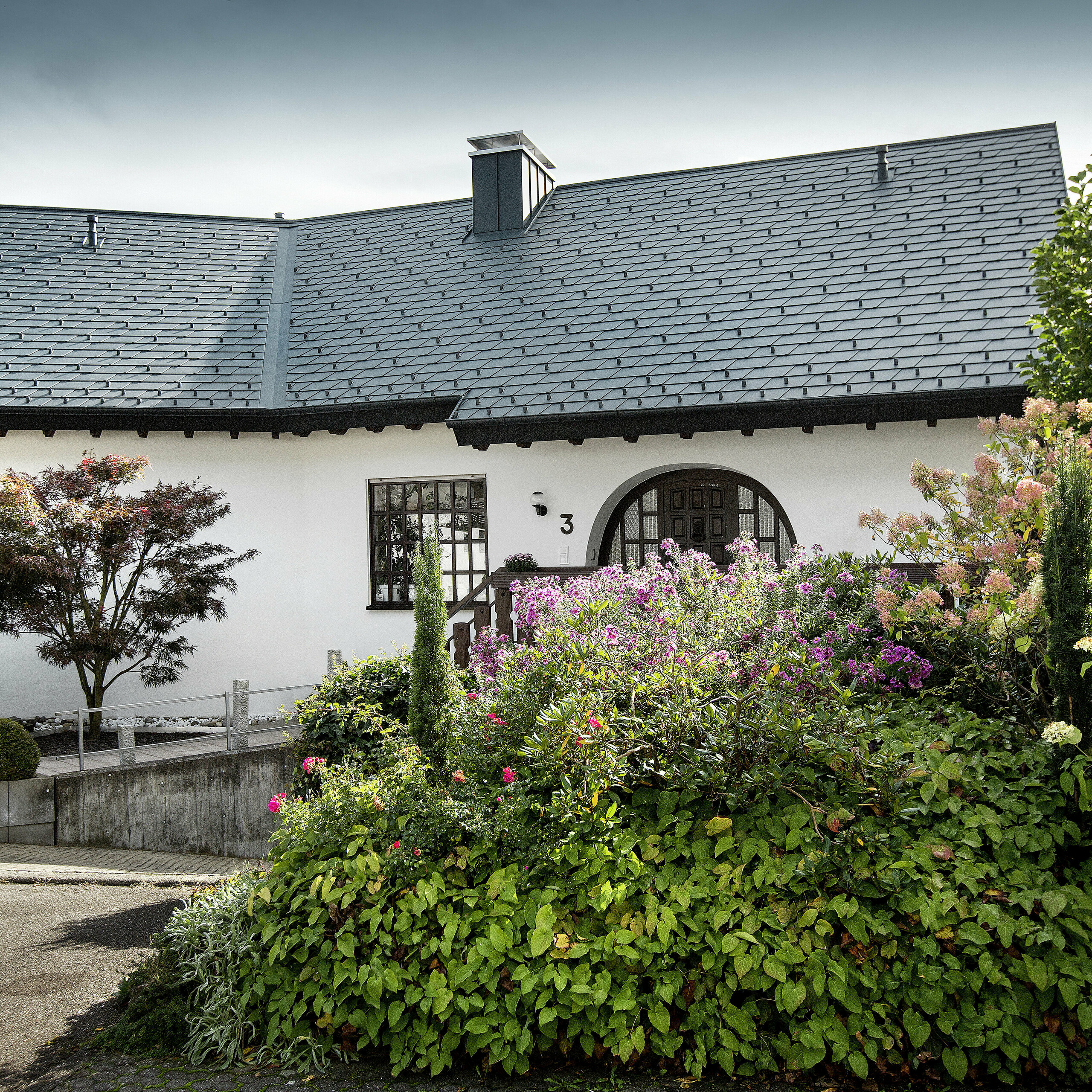

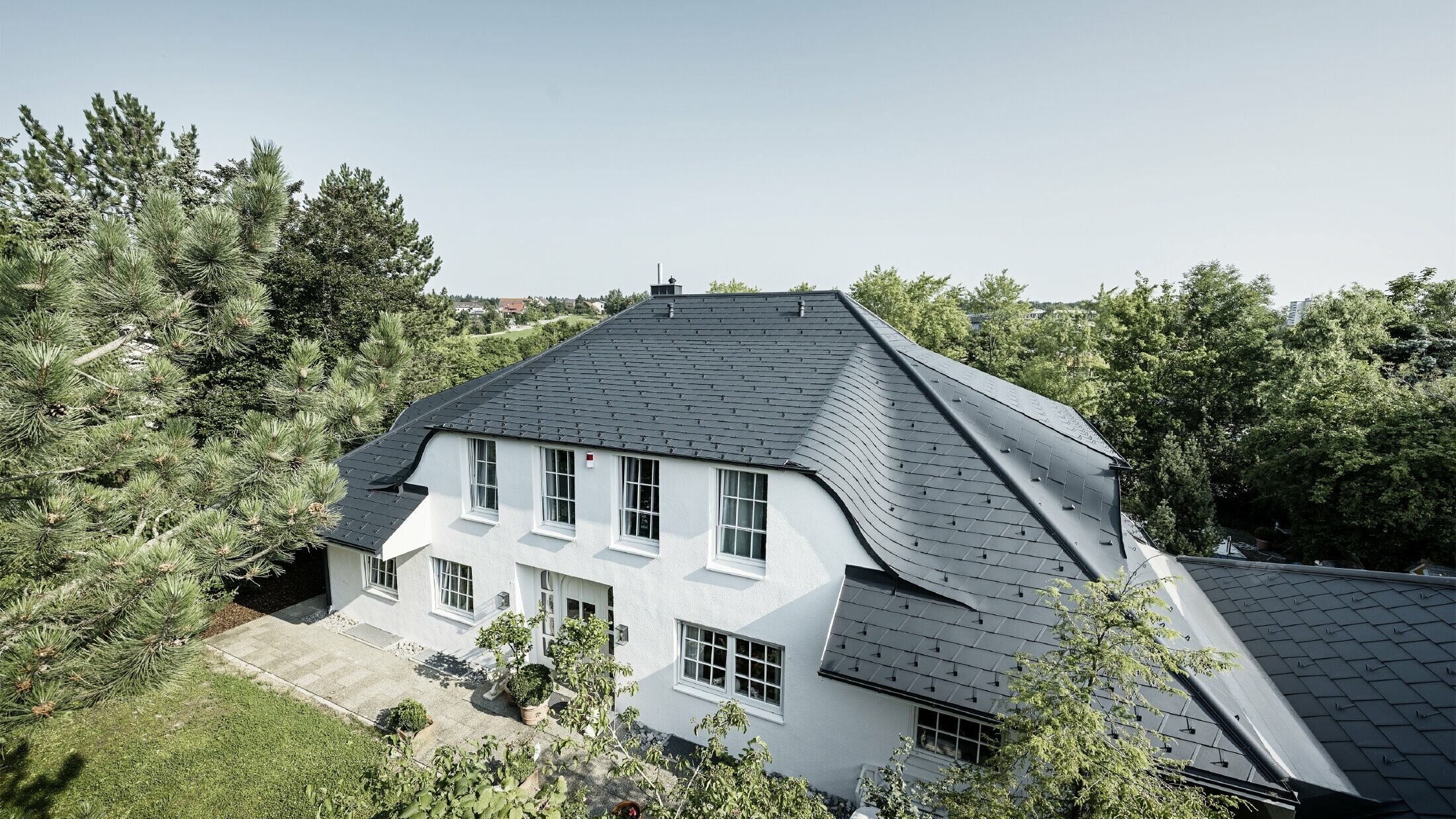

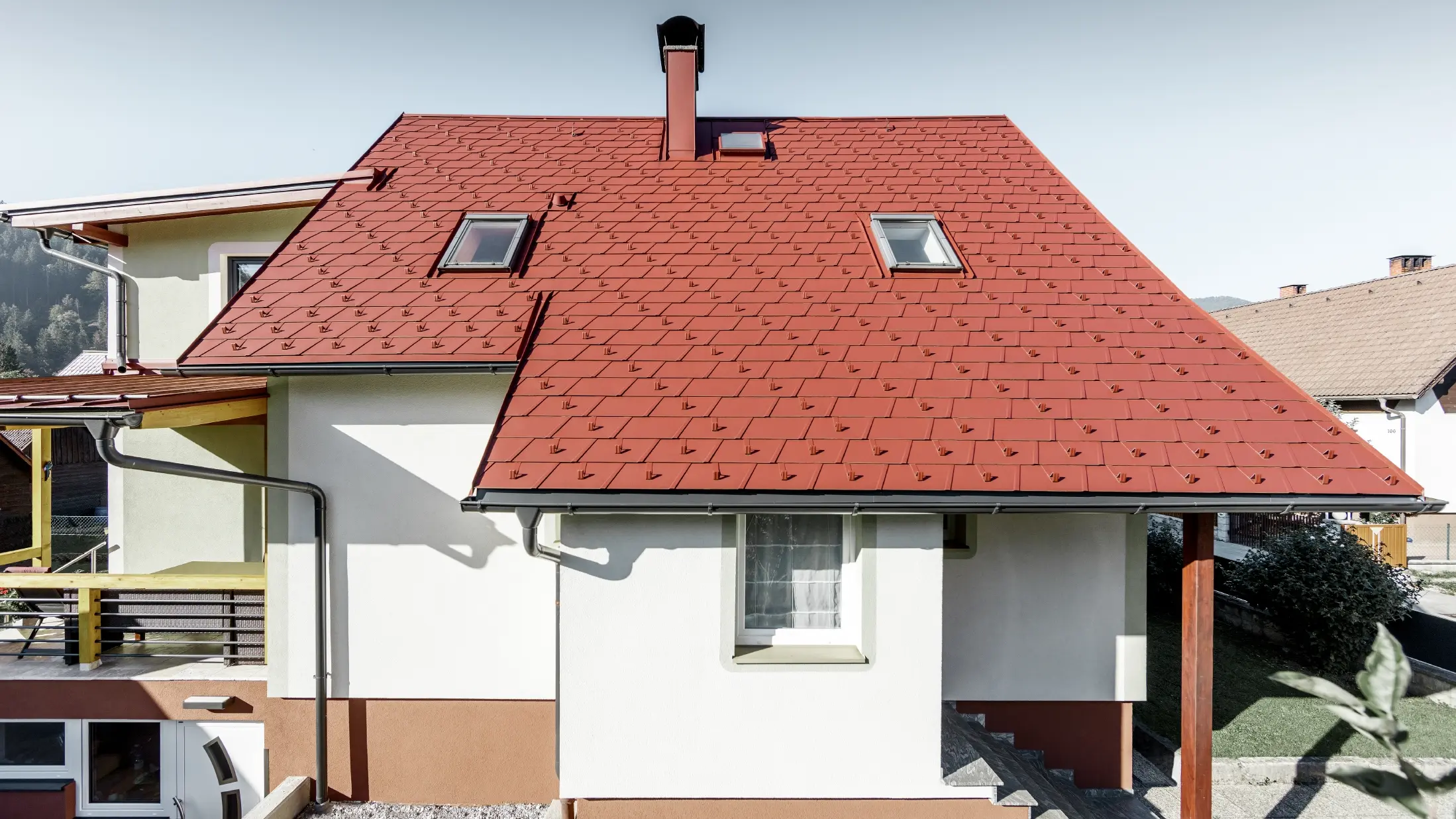

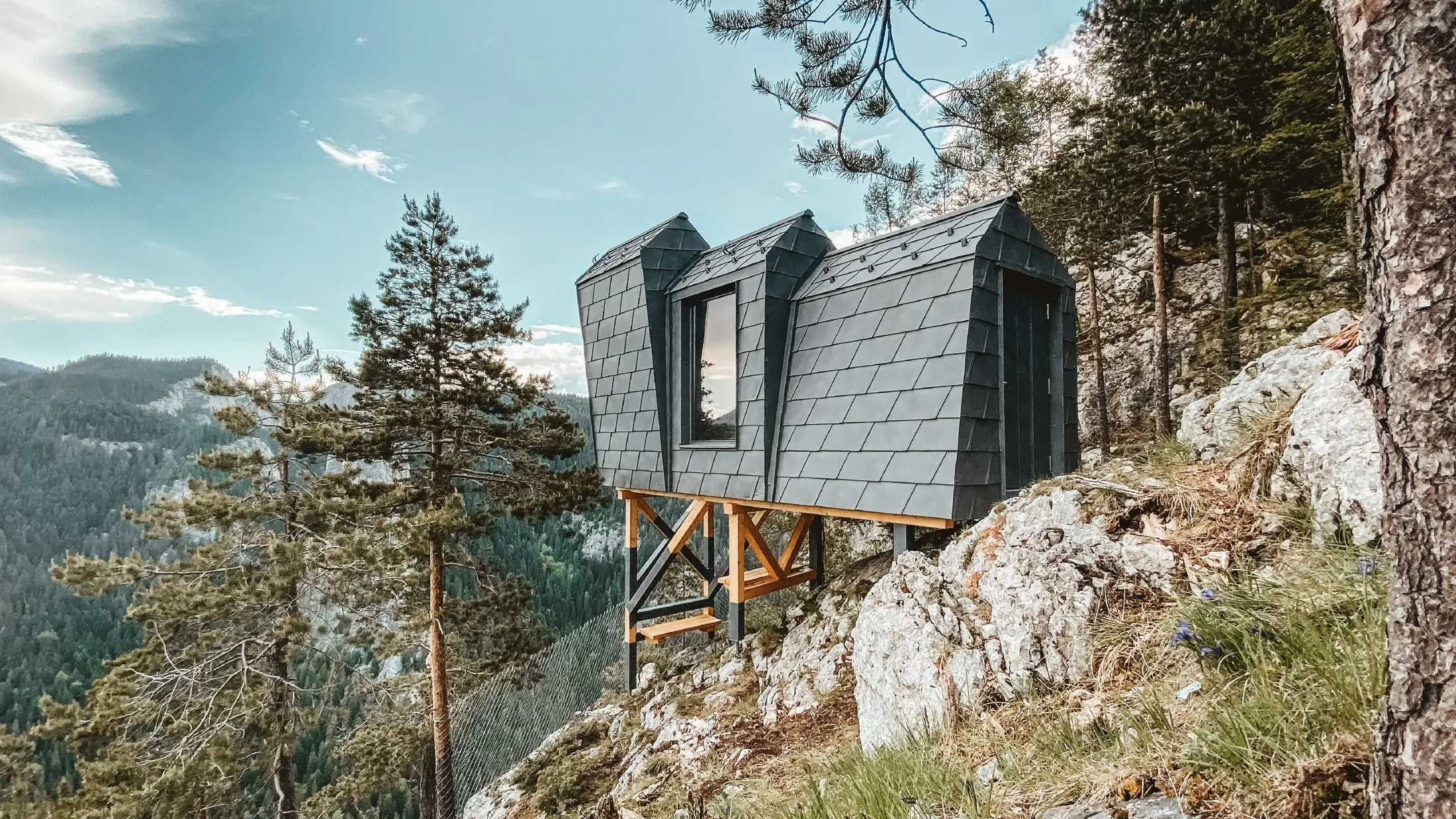

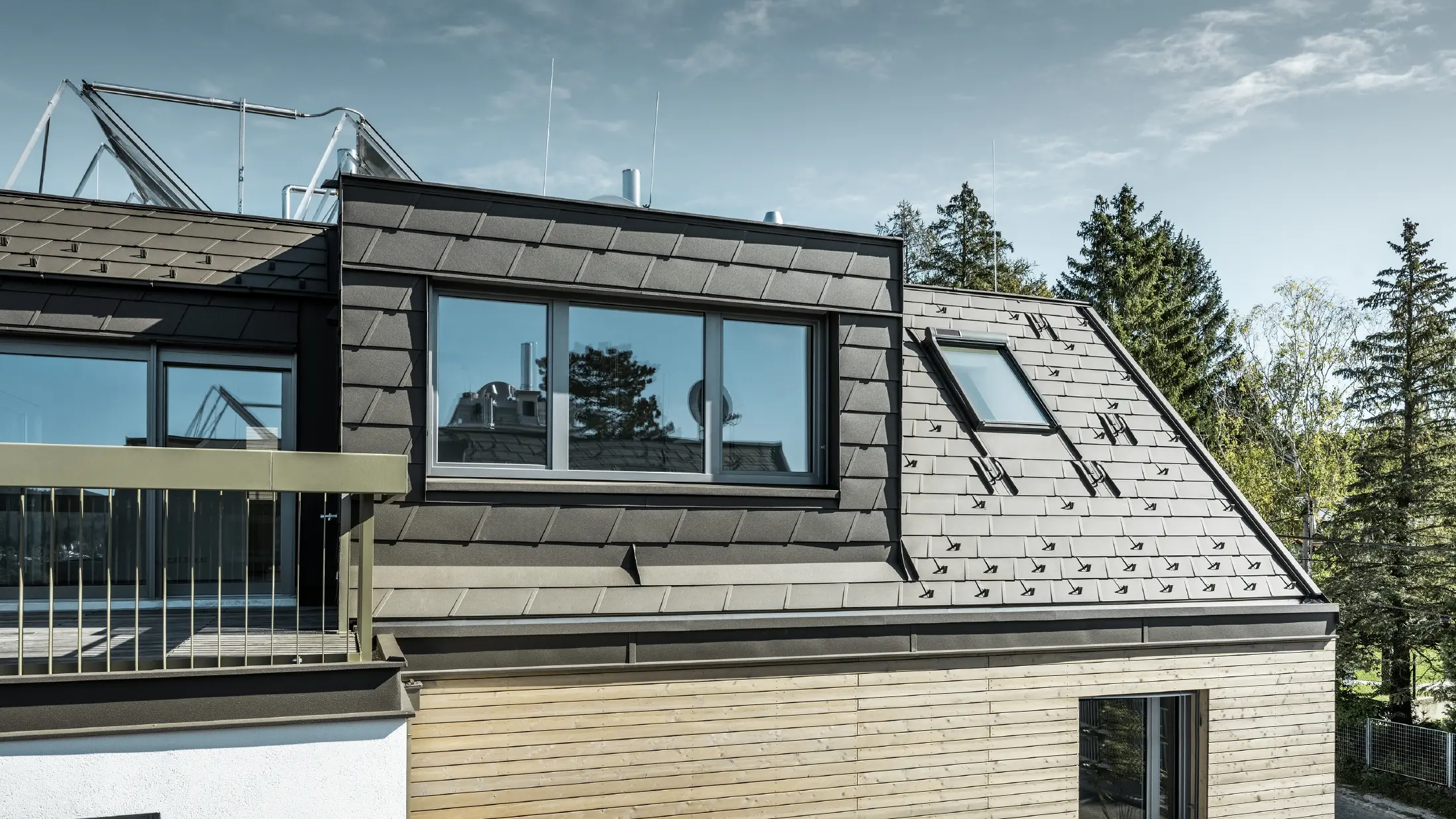

Inspirirajte se projektima koji su već realizirani s PREFA krovnom šindrom DS.19.

Bez obzira na to radite li novi pokrov krova ili želite sanirate stari, u našoj galeriji referenci i galeriji sanacija možete pronaći brojne inspirirajuće projekte s PREFA krovnim šindrama DS.19 od aluminija. Neke PREFA referentne objekte može pronaći i ovdje:

Također bi vam se moglo svidjeti:: Klasična krovna šindra

Posebno lagana aluminijska krovna šindra malog formata pokazuje svoje posebne prednosti kako na najmanjim površinama, tako i kod velikih projekata. Zahvaljujući njoj na optimalan se način daju realizirati ne samo jednostavna nova pokrivanja krovova, već i složeni projekti sanacije.

Imate još pitanja o krovnoj šindri DS.19?

Bilo bi previše jednostavno kada bismo vam ovdje mogli dati ukupnu cijenu ili vam reći da krovna ploča ili fasadna šindra koštaju xy €. Nažalost, to nije tako jednostavno, jer PREFA krov ili PREFA fasada zahtijevaju pažljiv izračun od strane naših stručnih instalatera.

Prema standardu ÖVE/ÖNORM EN 62305-3, metalni krovovi definirani su kao prirodni dio sustava zaštite od munja. Stoga su PREFA glatke trakaste obloge dopuštene kao prirodni dio sustava, a PREFA mali formati kao prirodni odvodni dio sustava gromobranske zaštite (ugradnja dodatnog sustava i spajanje na uzemljenje).

PREFA krovne ploče, krovna šindra i krovni rombovi, krovni paneli FX.12 zbog svoje male težine savršeno su pogodni za prekrivanje postojećih starih krovova. Montaža na postojeći krovni pokrov, kao npr. bitumensku šindru i bitumenske trake može se brzo provesti. Preduvjet za moguće prekrivanje je neoštećena podkonstrukcija, pravilan nagib krova i preduvjeti za ispunjenje zahtjeva građevinske fizike!

Mala tuča ne može oštetiti PREFA krov sa štukaturom. Kao i kod svih krovnih materijala, ne mogu se isključiti funkcionalna oštećenja krovišta u slučaju tuče ekstremne veličine. Međutim, oštećenje PREFA krovišta može se isključiti gotovo 100 %, čak i u najekstremnijim uvjetima tuče.

Razaranje metala uslijed kemijskih ili elektrokemijskih reakcija sa svojim okolišem naziva se korozija metala. Najpoznatija vrsta korozije je hrđanje željeza. Aluminijski proizvodi su u velikoj mjeri otporni na koroziju i nehrđajući!

Savjet stručnjaka: Zahvaljujući trakama za prigušenje frekvencije krovna šindra DS.19 je tiša

Aluminijski krovovi tiši su nego što mislite. Svi različito percipiraju zvukove. Kako bi emisije buke bila što niže, krovne šindre DS.19 imaju trake za prigušenje frekvencije (FD.TEC). Za još veću udobnost stanovanja preporučujemo korištenje debljeg razdjelnog sloja.

Tehničke informacije

Materijal:

Aluminij debljine 0,7 mm

Vidljiva strana:

Postupak plastifikacije Coil Coating

Stražnja strana:

Zaštitni lak

Veličina:

480 × 262 mm u položenoj površini

Težina:

1 m² = ca. 2,75 kg = 8 krovnih šindri DS.19

Nagib krova:

od 17°

Polaganje:

od 17–25° potreban je razdvojni sloj; Od opterećenja snijegom 3,25 kN/m² (CH: referentna visina 925 m) ili kod kategorija terena 0, I ili II potrebno je polaganje na punu oplatu s bitumenskim razdjelnim slojem

Pričvršćenje:

1 kom. patentnog učvršćivača po krovnoj šindri DS.19 = 8 patentnih učvršćivača po m²

Krovna konstrukcija

PREFA aluminijski krovovi izvode se s ventiliranom potkonstrukcijom. Pritom su krovni pokrov i sloj toplinske izolacije odvojeni ventiliranim međuprostorom. Time se, primjerice, kondenzacija može ponovno odvesti.

Najčešće se ventilira krovna ovojnica kao što je vidljivo na prvoj slici. Također se može odzračivati cjelokupno potkrovlje (desna slika).

Planiranje i primjena

Naši limari i arhitekti ovdje mogu preuzeti tekstove natječaja te pojedinosti o krovnim šindrama DS.19. Upute za polaganje i savjete za polaganje za krovove, smjernice za projektiranje i upitnik za krovove naši partneri za postavljanje mogu pronaći u području Usluge. (Samo za partnere limare i krovopokrivače. Imajte podatke za pristup pri ruci. Još nemate podatke za pristup? Obratite se područnom voditelju prodaje.)

Napomene posebno za arhitektonske i projektantske urede: 3D i BIM podatke, kao i teksture naših proizvoda pronaći ćete ovdje: digitalno planiranje

Pribor za krovnu šindru DS.19

Ovdje ćete pronaći popis odgovarajućeg pribora za krovne šindre DS.19, od početnih traka i jet-odzračnika pa sve do snjegobrana, stepenice i opšava za krovne prozore.

Potpun i detaljan popis pribora naći ćete u našem cjeniku.

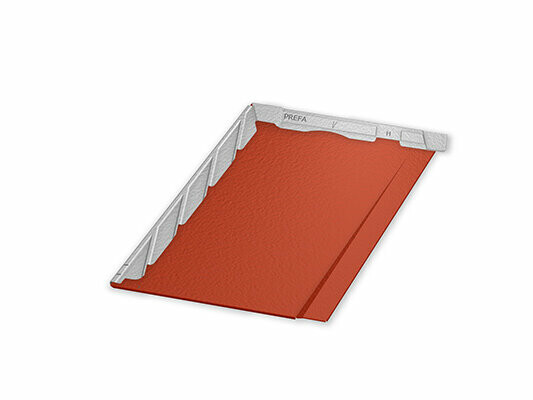

PREFA Passschindel DS.19

ŠIndra za prilagodbu DS.19

245 × 262 mm Pozor: nije pogodna za pokrivanje kompletnog krova

Patentni učvršćivač

Za krovnu ploču, krovnu šindru i krovnu šindru DS.19. materijal: sjajna aluminijska slitina

Početna traka za krovnu šindru, krovni romb, krovnu ploču R.16 i krovni panel FX.12

1800 × 158 × 1,00 mm, s izbušenim rupama

Jet-odzračni

3.000 × 1,00 mm, 1.200 × 1,00 mm, samonosivi jet-odzračnik

Jet-odzračni sljemenjak

-

Sljemenjak

500 × 1,00 mm

Početni element za neventilirani sljemenjak/grebenjak

-

Zabatna traka

95 × 2.000 × 0,70 mm, s pričvrsnom trakom

Sigurnosna uvala

3.000 mm, kantirana dvostrukim falcom

Rešetka za zaštitu od ptica

125 × 2.000 × 0,7 mm, Kružne perforacije Ø 5/7 mm

Traka za prozračivanje

S kvadratnom perforacijom 6 mm, u bojama smeđa/antracit i svijetlo siva/svijetlo siva, dimenzije: 1,00 × 250 mm und 1,00 × 333 mm

Uljevni lim

230 × 2.000 × 0,70 mm

Snjegobran za R.16, FX.12 I DS.19

-

Kuka za sustav rešetkastog snjegobrana

S 3  otvora za uložni profil

Kuka XL za sustav rešetkastog snjegobrana

s 5 provlačnih otvora, optimalna za fotonaponske sustave na krovu

Uložni profil

3.000 mm; 25/25

Hvatač leda

Za uložni profil

Završetak za sustav rešetkastog snjegobrana

za uložne profile

Završetak XL za sustav rešetkastog snjegobrana

za uložni profil

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarni držač s pokrovnom kapom

dužina: 260 mm

Solarni držač sunny

Podobno za sve PREFA sustave malog formata

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solarni držač Fix

Fiksna montaža solarnih modula na PREFA krovne sustave malog formata. Dostupan s i bez križne spojnice. Isključivo pogodan za obradu PREFA profiliranih šina, nije kompatibilan s drugim proizvodima.

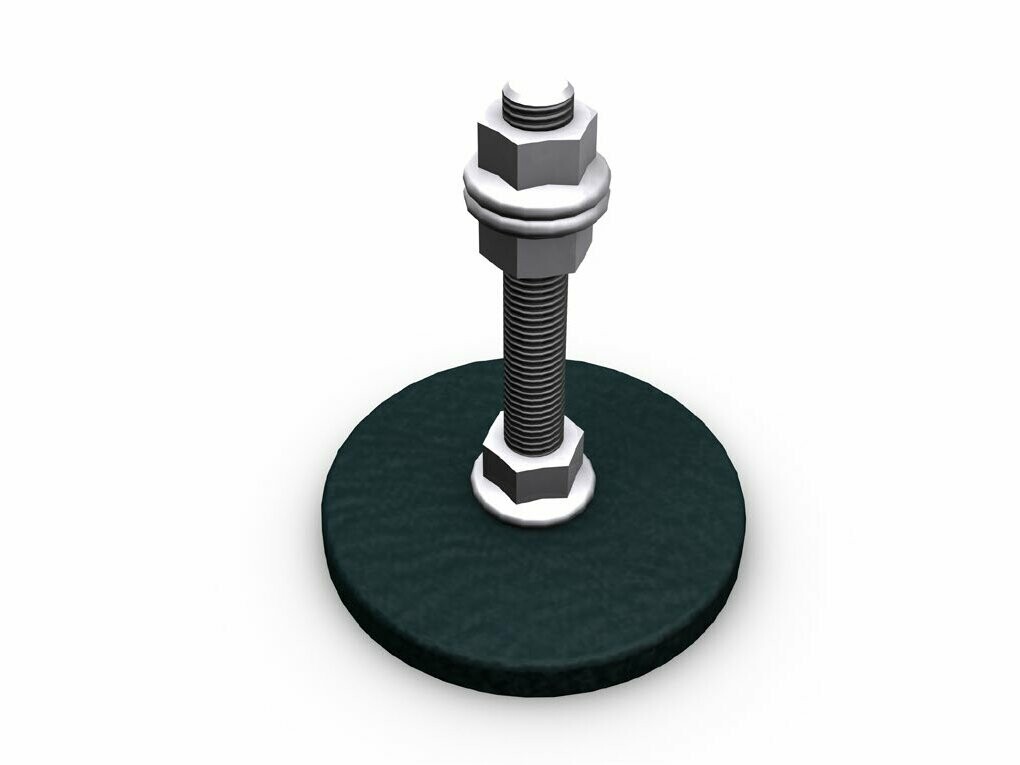

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solarni držač vario

Prilagodljiva montaža solarnih modula na PREFA krovne sustave malog formata. Dostupan s i bez križne spojnice. Isključivo pogodan za obradu PREFA profiliranih šina, nije kompatibilan s drugim proizvodima.

Nosač planinskog snjegobrana

Za drvo okruglog promjera od 140 mm

Pojedinačna stepenica

Podesivo za nagibe krova od 12° do 60°; provjereno prema EN 516‑1‑A

Nosač stepenice na jednoj stopi

250 mm; podesivo za nagibe krova od 12° do 55°; provjereno prema EN 516‑1‑A

Nosač stepenice na dvije stope

360 mm; podesivo za nagibe krova od 12° do 55°; provjereno prema EN 516‑1‑B

Stepenica

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; provjereno prema EN 516‑1‑A odnosno EN 516‑1‑B

Spojni element za stepenice

-

Krovna sigurnosna kuka

Prema EN 517 – B

Krovna sigurnosna kuka na stopama

Prema EN 517 – B

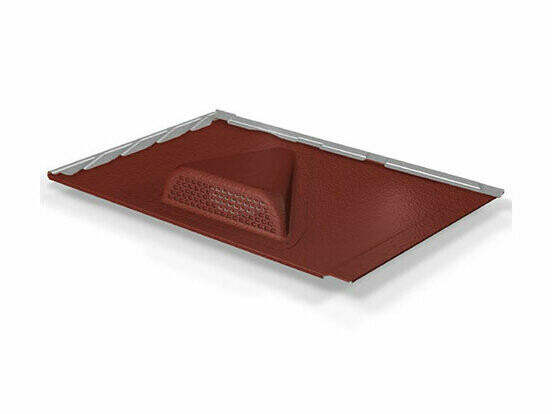

Pojedinačni odzračnik za krovnu šindru DS.19

480 × 262 mm, presjek ventilacijskog otvora: oko 30 cm²

Kapa pojedinačng odzračnika

Za zakivanje i ljepljenje, presjek otvora ca. 30 cm²

Odzračna kapa

Ø 100 mm, Nagib krova: od 12°

Gumena obujmica 100

Ø 100 – 130 mm, trajno elastična EPDM cijevna obujmica za krovne prodore u nivou krovne ljepenke

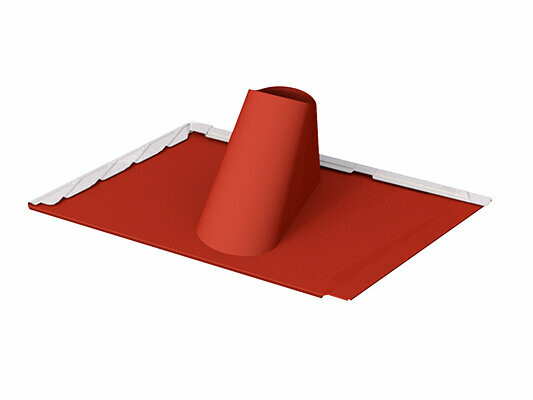

Otvor za ventilaciju za krovnu šindru DS.19

Za prodore cijevi od ⌀ 80–125 mm i nagibe krova od 17° do 35°

Otvor za ventilaciju za ufalcavanje

Za prodore cijevi od ⌀ 80–125 mm; za nagibe krova od 12° do 52°

Univerzalni otvor zaventilaciju 2-djelni

Za prodore cijevi od ⌀ 40–120 mm; za nagibe krova od 12° do 52°

Podložna ploča za krovni romb 44 × 44 i krovnu šindru DS.19

dužina: 680 mm, širina: 125 mm

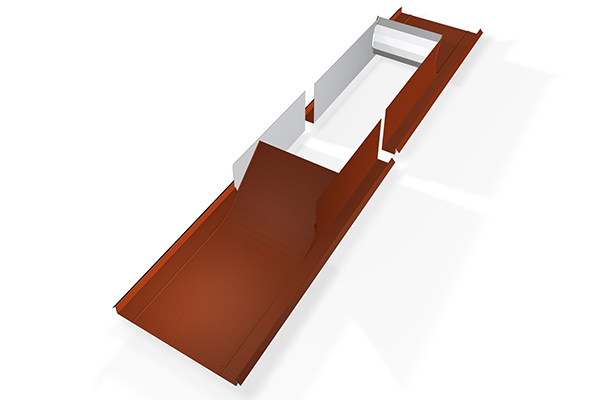

Opšav Vario

širina: 120 – 600 mm, 600 – 1.020 mm, prilagodljiva dužina 150 – 980 mm, za nagibe krova od 12° do 55°

Izlazni krovni prozor

-

Opšavi za prozor za Roto i RotoQ-serije

dostupan u više dimenzija

Kapa dimnjaka

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Krovni nosač vodiča za gromobransku žicu

Debljina zakivanja: 2 – 8 mm; promjer nosača okrugle žice: Ø 8 mm

Set specijalnog ljepila

Sadržaj: 1 kartuša PREFA specijalnog ljepila (290 ml) · 1 doza čistila za prijanjanje (60 ml) · 1 brusni papir · 1 krpa za čišćenje · 2 adapter mlaznice
