Kliknite na željenu temu za izravni pristup odgovarajućim uputama:

• Snjegobran
• Sustav rešetkastog snjegobrana
• Sustav rešetkastog snjegobrana XL
• Hvatač leda XL za sustav rešetkastog snjegobrana i sustav rešetkastog snjegobrana XL
• Planinski snjegobran

Snjegobrani se moraju postaviti prema izračunatoj shemi polaganja preko cijele krovne površine na svakom nezarezanom redu. (Izuzev u području pribora i ugradbenih dijelova.) Na izloženim mjestima po potrebi treba dodatno predvidjeti rešetku za hvatanje snijega. Konstruktivne ugradnje kao što su krovne kućice, dimnjaci itd. moraju se uzeti u obzir prema propisima.

Kao dodatna mjera, rešetka za hvatanje snijega ili sustav rešetkastog snjegobrana može se postaviti iznad ulaza u kuće i površina dostupnih javnosti. Ovisno o lokaciji, može biti preporučljivo ugraditi dodatne komponente za zadržavanje snijega (povećan broj snjegobrana ili rešetaka za hvatanje snijega) u području krovnih kućica, dimnjaka, solarnih kolektora, krovnih izlaza, krovnih prozora, ventilacijskih cijevi, uvala itd. Montirajte snjegobrane prema izračunatim shemama polaganja, ovisno o nagibu krova i opterećenju snijegom. Svaki zaustavljač pričvrstite s najmanje 2 nazubljena čavla. Koristite samo originalne snjegobrane.

Kod nagiba krova od 45 ° naviše izvodi se kombinacija sa sustavom za hvatanje i zadržavanje snijega (= sustav rešetkastog snjegobrana na strehi).

Snjegobrani se postavljaju prema sljedećim shemama polaganja, ovisno o opterećenju snijegom i nagibu krova. Sheme polaganja koje se trebaju upotrebljavati prikazane su u tablicama u nastavku. U vertikalnom smjeru unesite podatak o nagibu krova, a u vodoravnom smjeru podatak o opterećenju tla snijegom (sk). Opterećenja snijegom (sk) koja treba uzeti u obzir za odgovarajući građevinski projekt mogu se pronaći u nacionalnim normama i propisima.

Preduvjeti

• Morate se pridržavati uputa za postavljanje snjegobrana.
• Za krovne konstrukcije s h > 1,0m potreban je poseban dokaz.
• Snježni se prevjes ne uzima u obzir!
• Koeficijent oblika za opterećenje snijegom s µ=0,80.

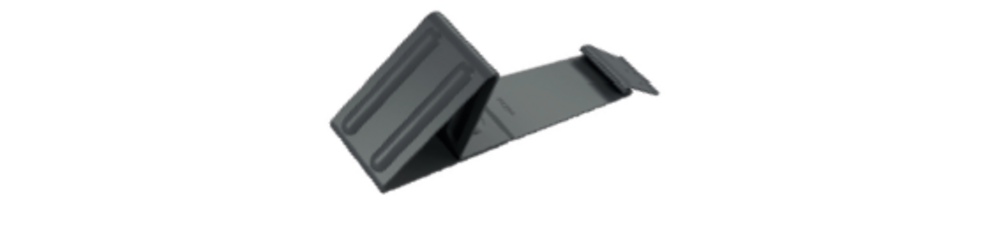

Snjegobrani se uguravaju u središnji utor panela i učvršćuju pomoću najmanje 2 nazubljena čavla. Korištenje snjegobrana ne utječe na broj učvršćivača na pločama.

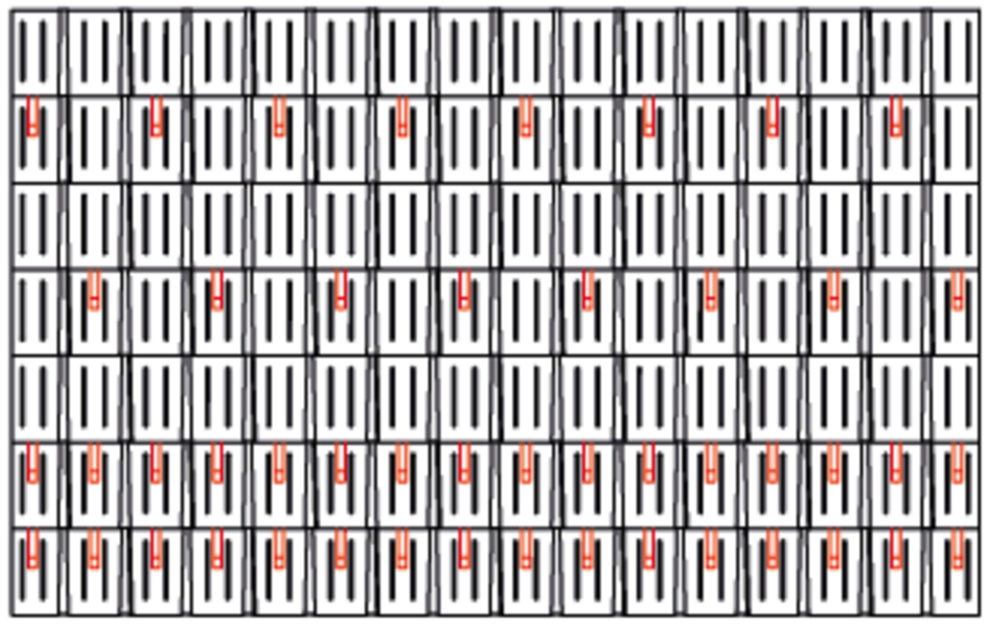

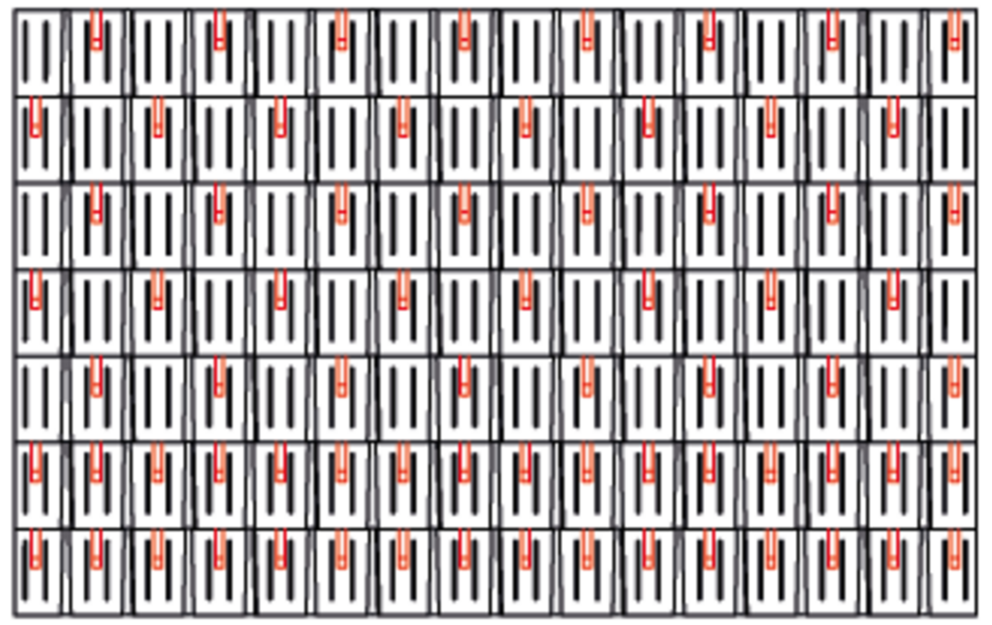

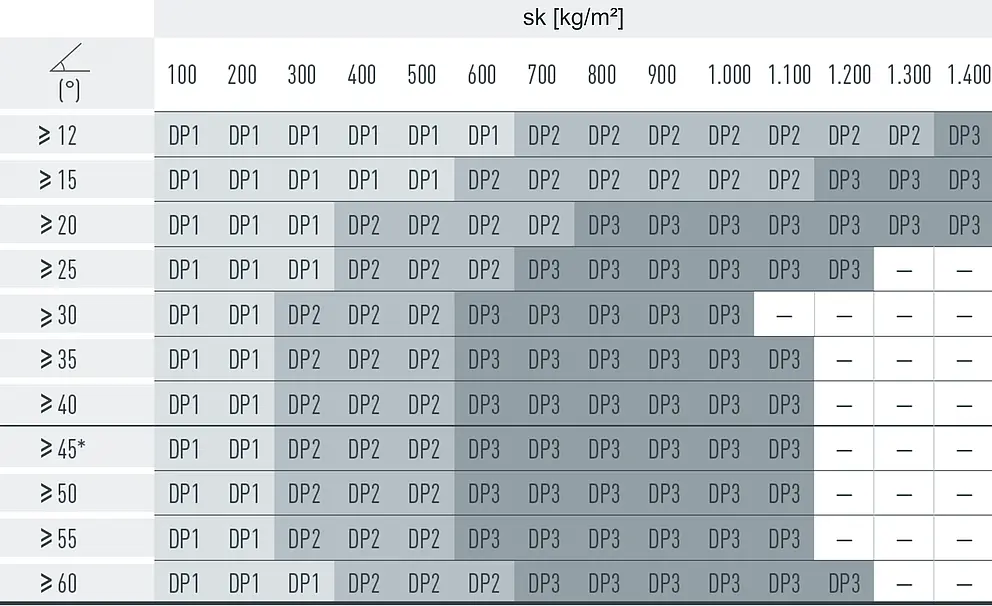

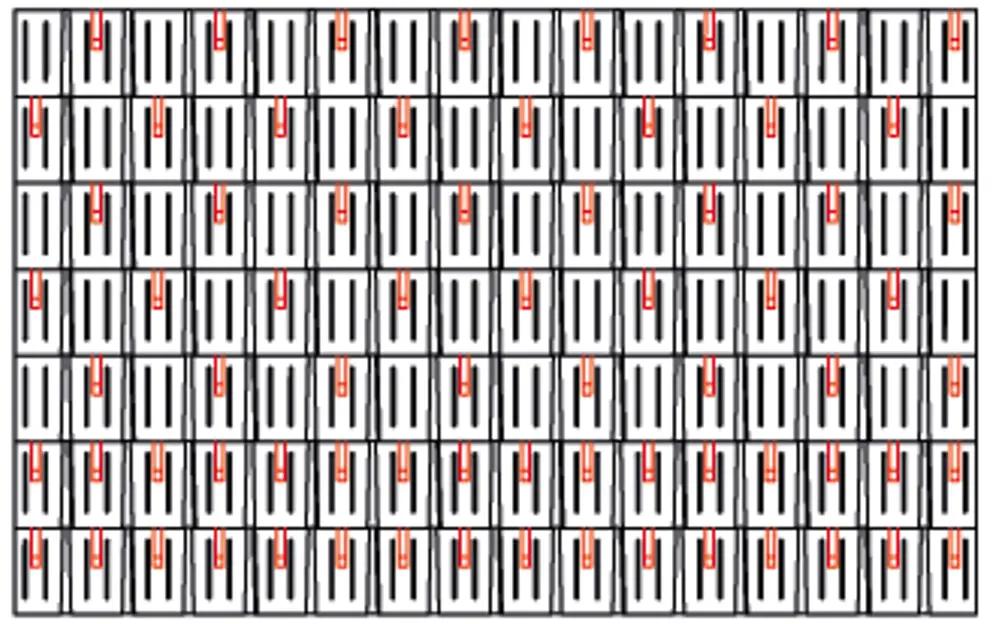

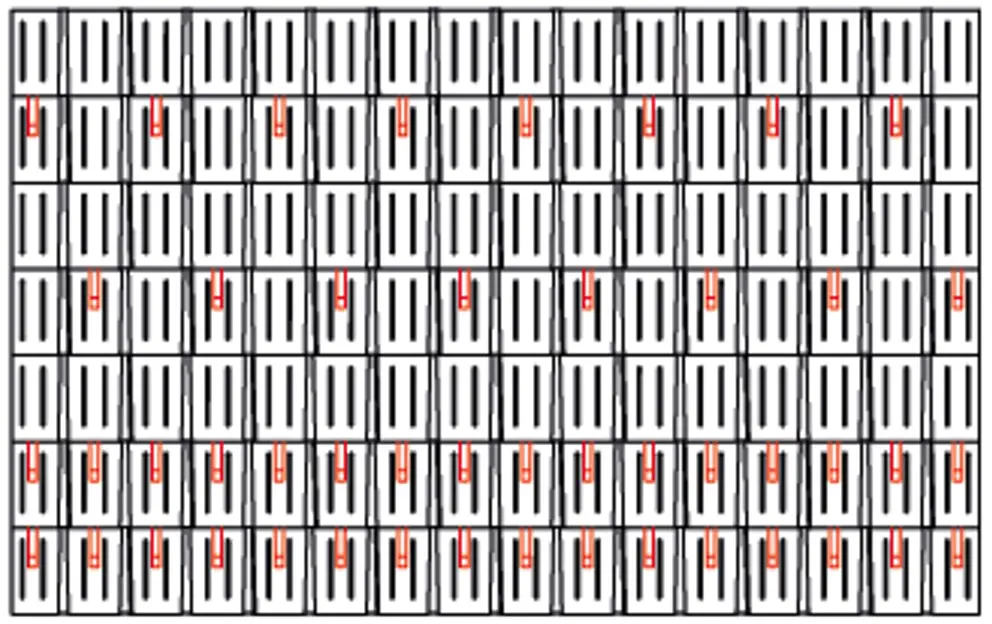

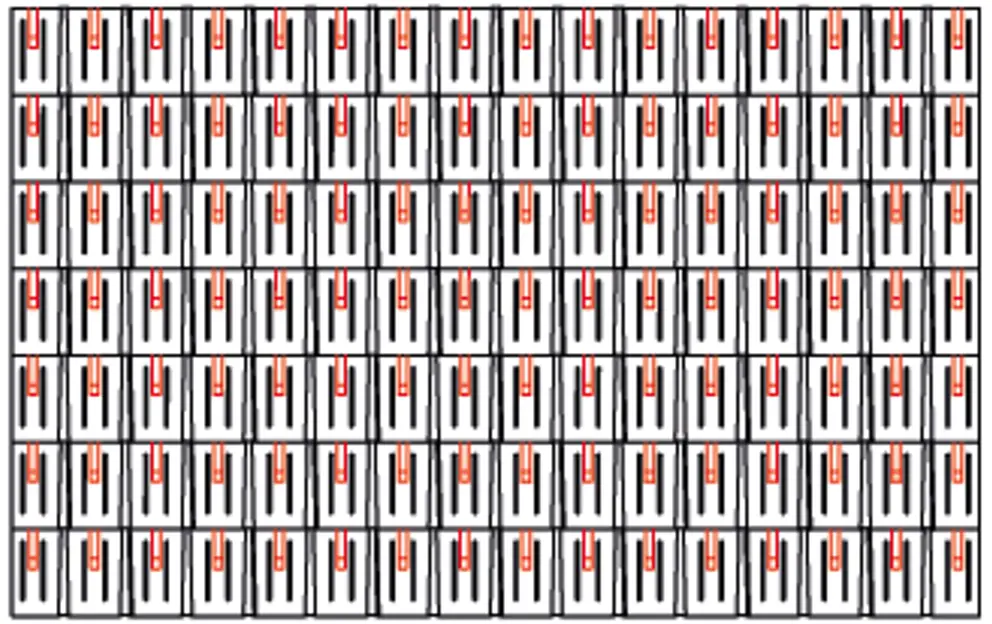

Kod krovnih ploča ugrađuje se 2, 4 ili 8 Snjegobrana po m² (vidi sljedeću tablicu – shema polaganja DP1, DP2 i DP3). Prva dva reda moraju biti opremljena snjegobranima.

Snjegobrani se uguravaju u lijevi od dva utora šindre i učvršćuju pomoću najmanje 2 nazubljena čavla. Uporaba snjegobrana ne utječe na broj učvršćivača na šindrama.

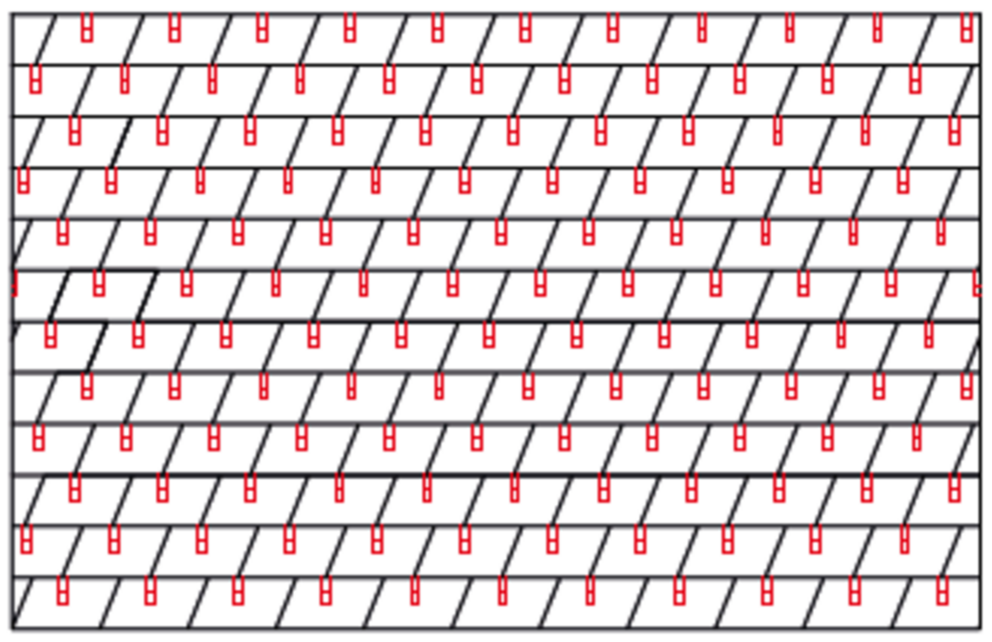

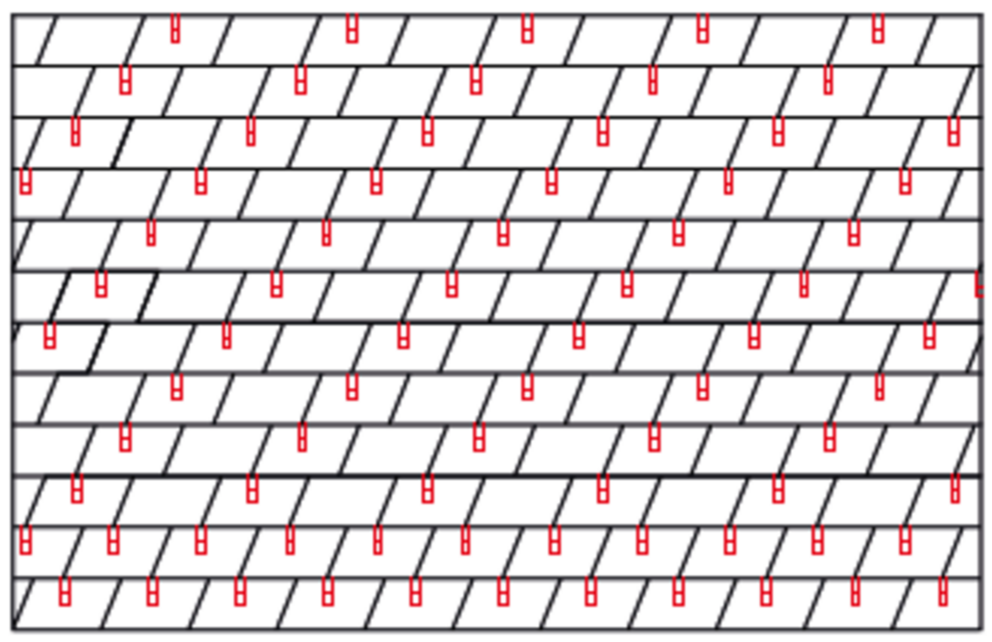

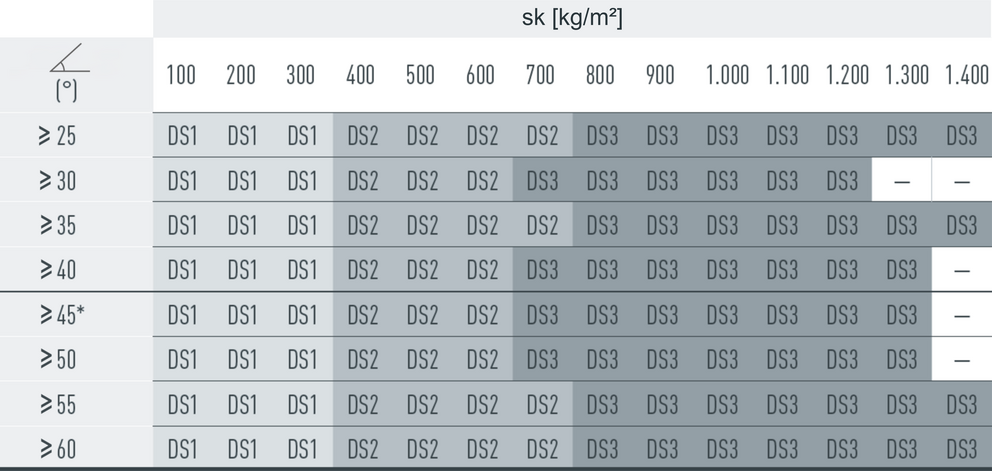

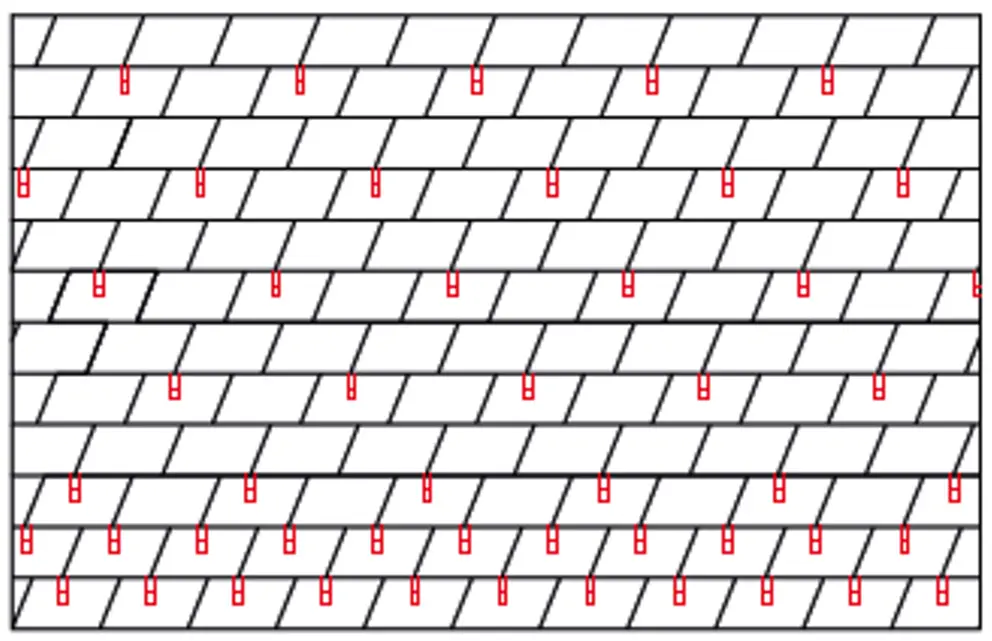

Kod krovnih šindri ugrađuje se 2,5, 5 ili 10 snjegobrana po m² (vidi sljedeću tablicu – shema polaganja DS1, DS2 i DS3). Prva dva reda moraju biti opremljena snjegobranima.

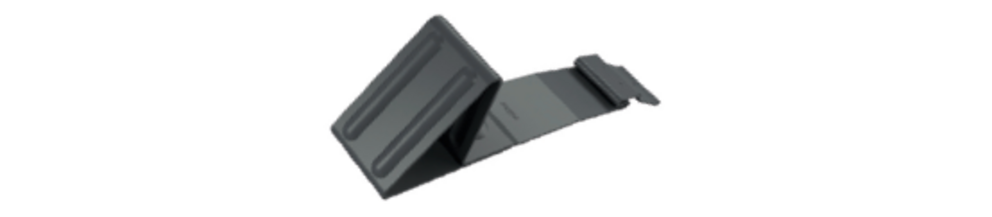

Snjegobrani se uguravaju u lijevi od dva utora krovne šindre DS.19 (oznaka „ST”) i učvršćuju pomoću najmanje 2 nazubljena čavla. Uporaba snjegobrana ne utječe na broj učvršćivača na krovnim šindrama DS.19.

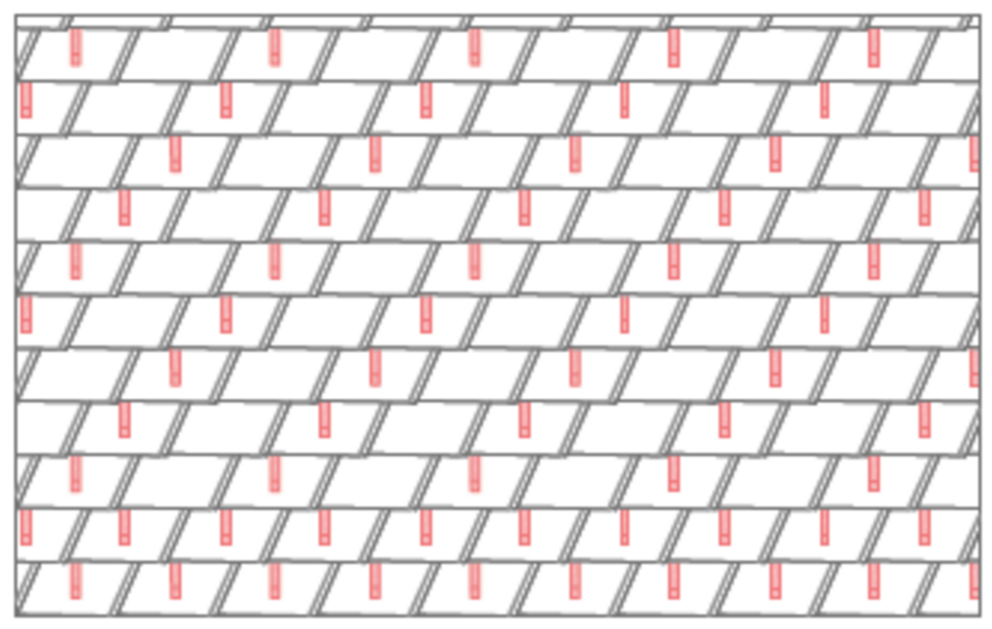

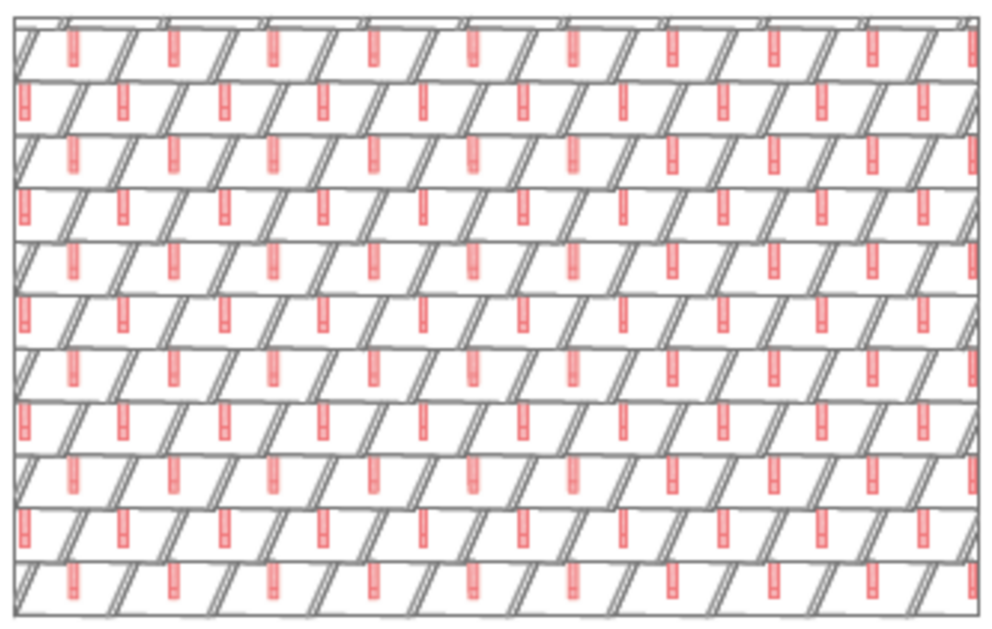

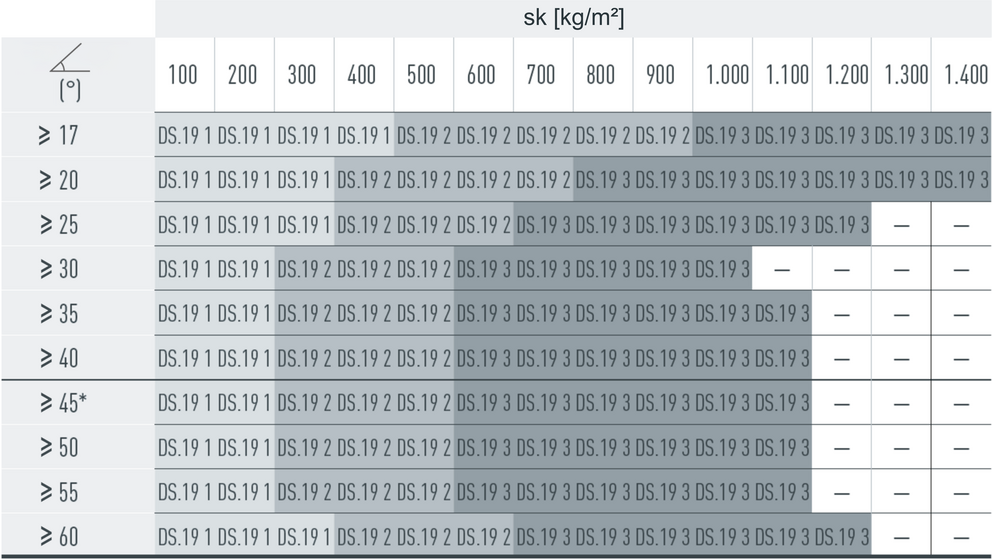

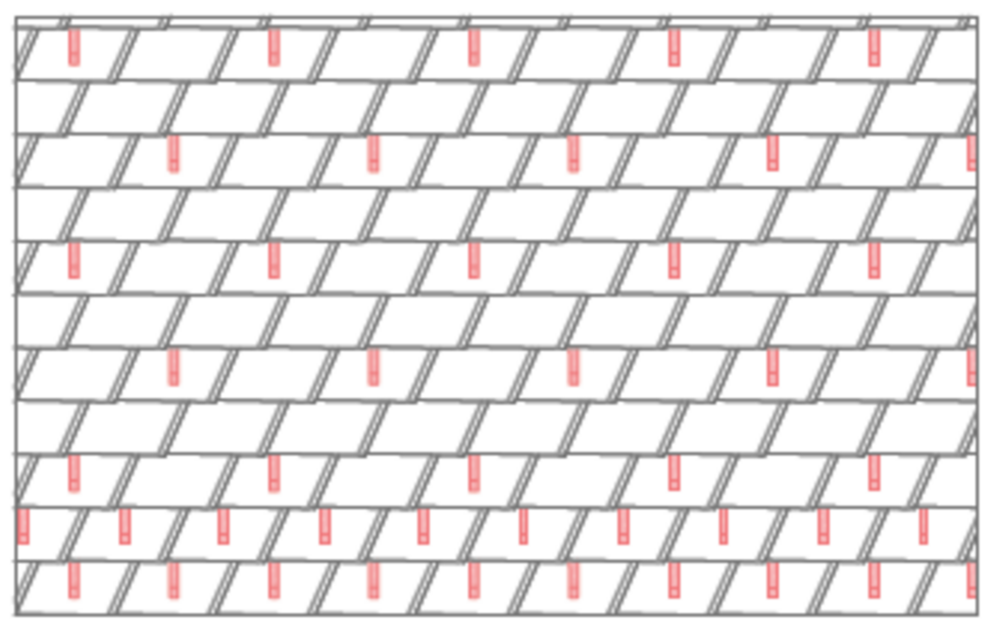

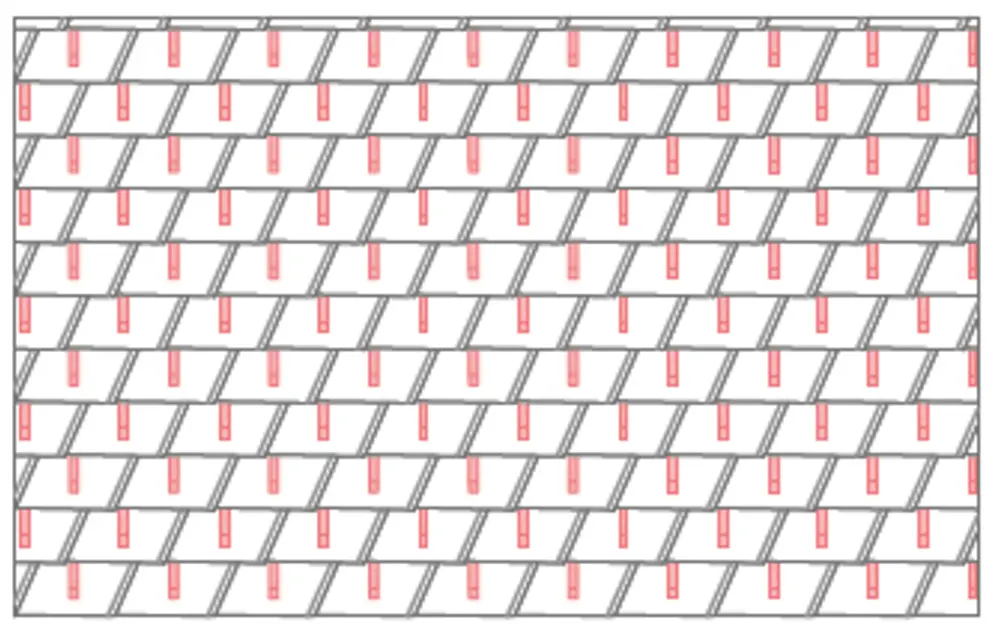

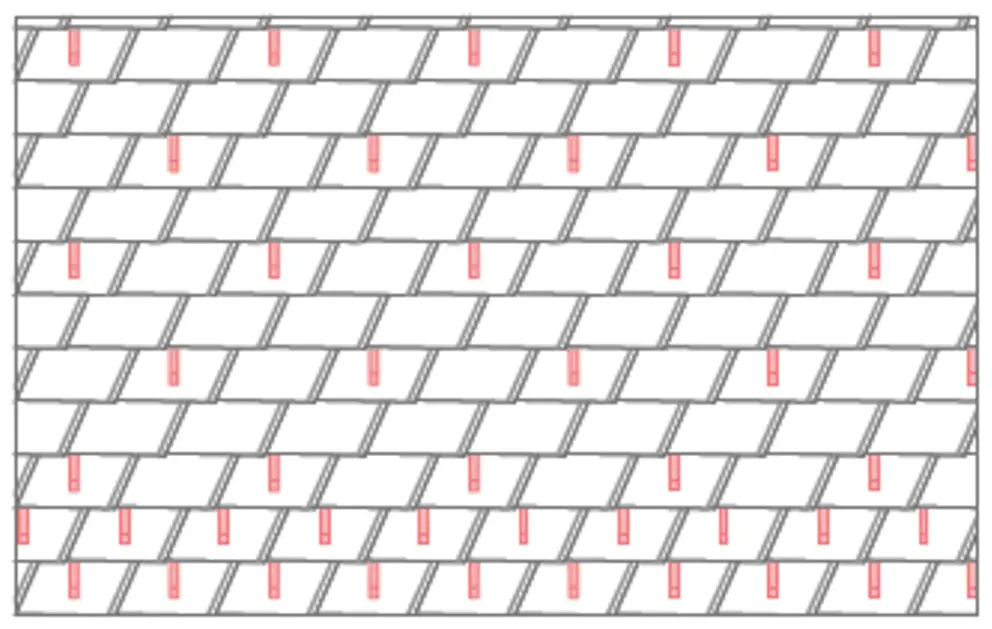

Kod krovne šindre DS.19 ugrađuje se 2, 4 ili 8 snjegobrana po m² (vidi tablicu – shema polaganja DS.19 1, DS.19 2 i DS.19 3) Prva dva reda moraju biti opremljena snjegobranima.

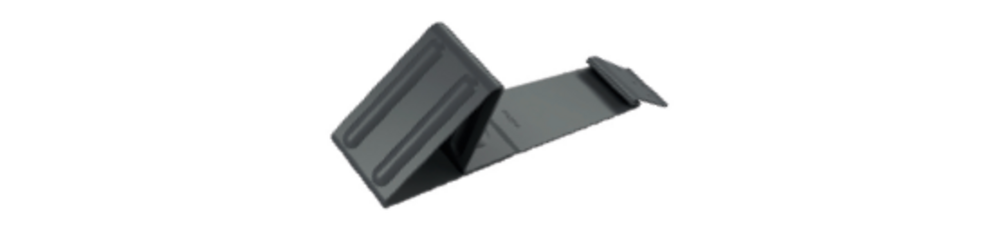

Snjegobrani se uguravaju u srednji utor krovnog romba 29 × 29 i učvršćuju pomoću najmanje 2 nazubljena čavla. Ako se montira snjegobran, na tom krovnom rombu 29 x 29 nije potrebno dodatno pričvršćenje učvršćivačem.

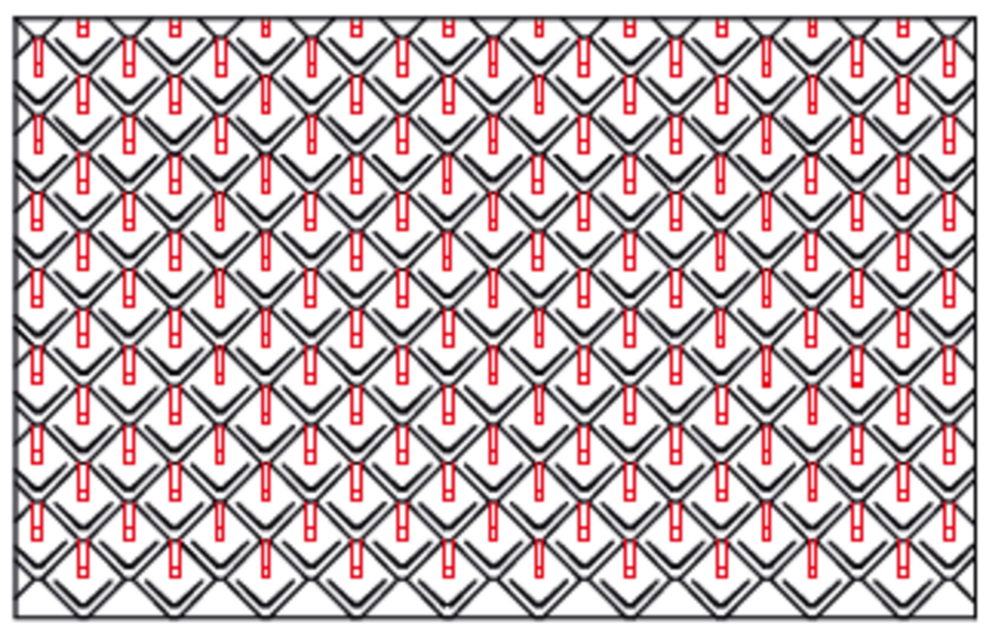

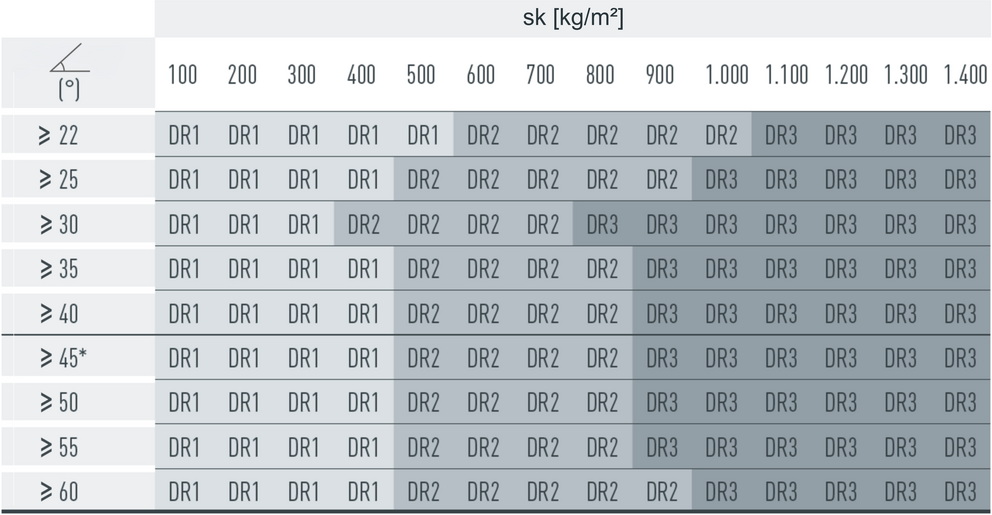

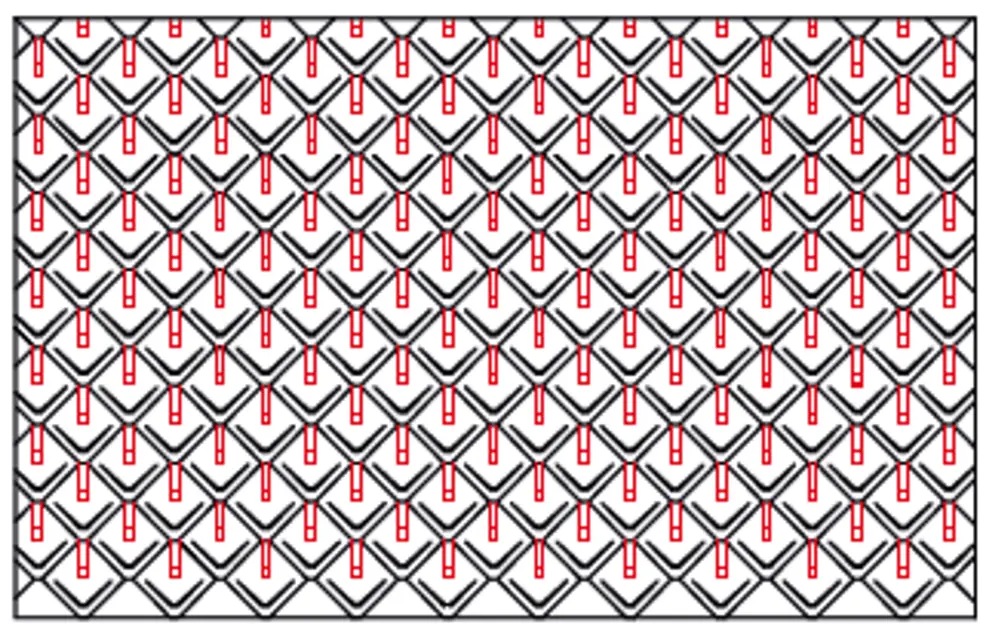

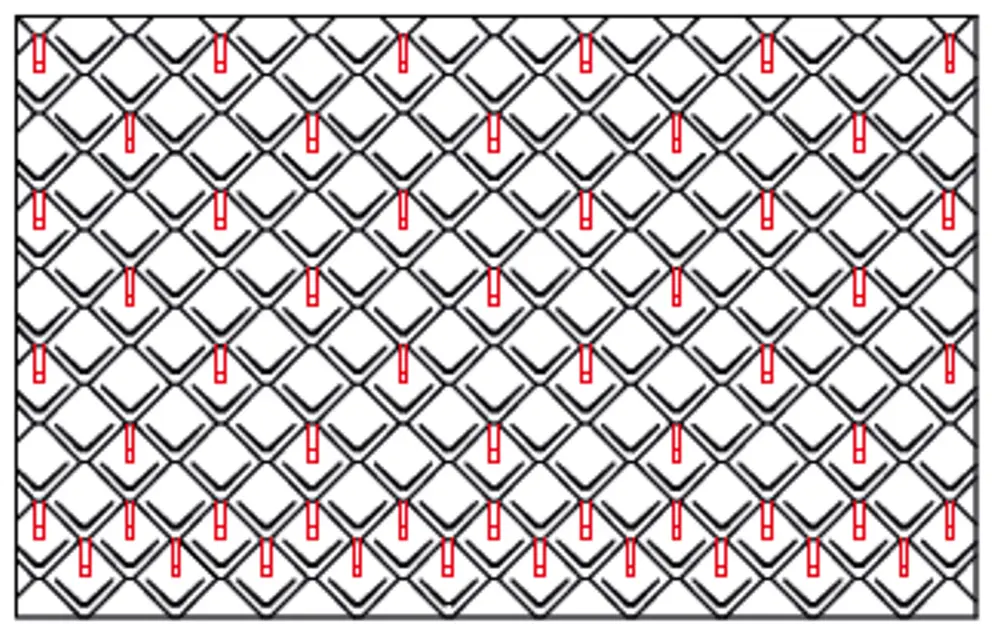

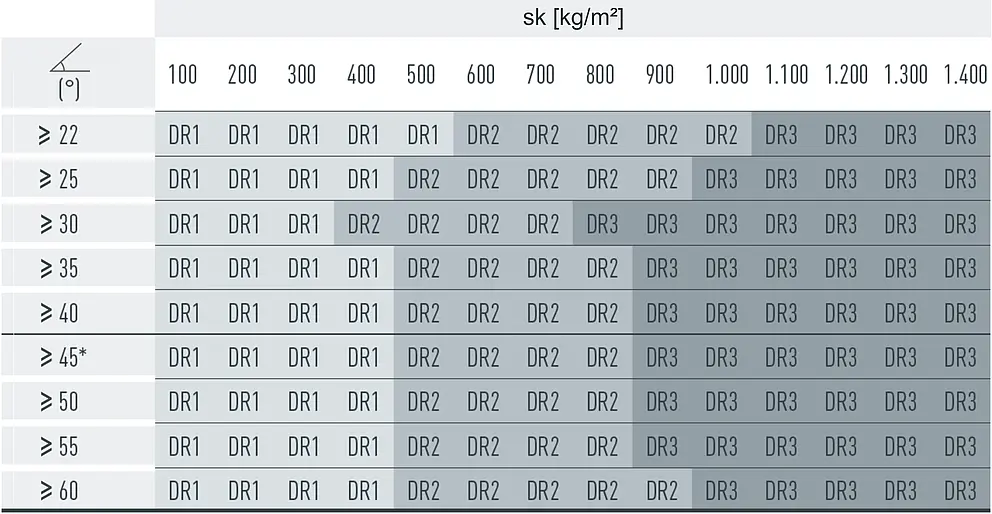

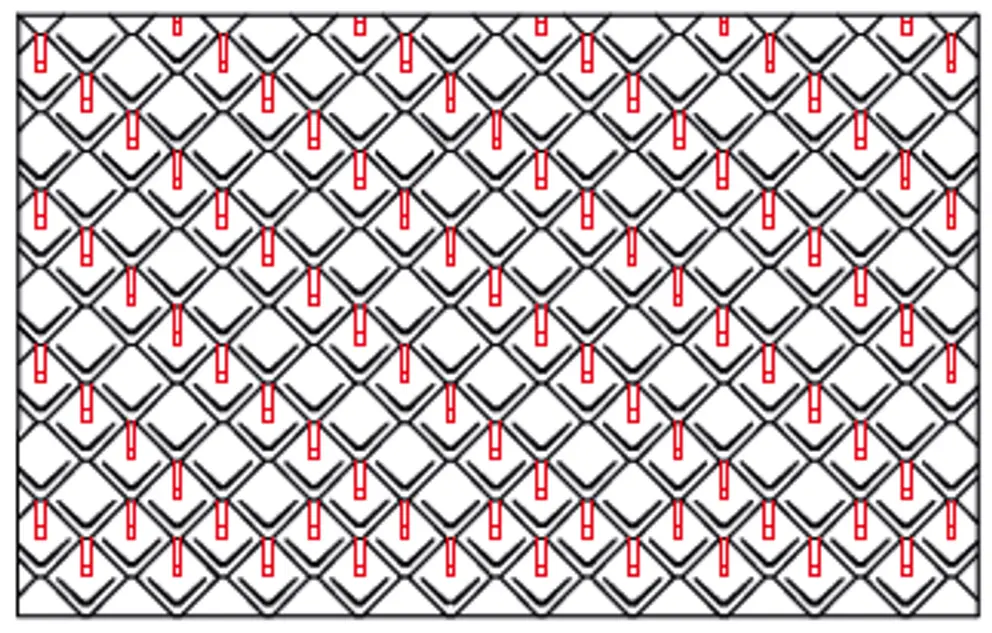

Kod krovnih rombova 29 × 29 ugrađuje se 3, 6 ili 12 snjegobrana po m² (vidi sljedeću tablicu – shema polaganja DR1, DR2 i DR3). Prva dva reda moraju biti opremljena snjegobranima.

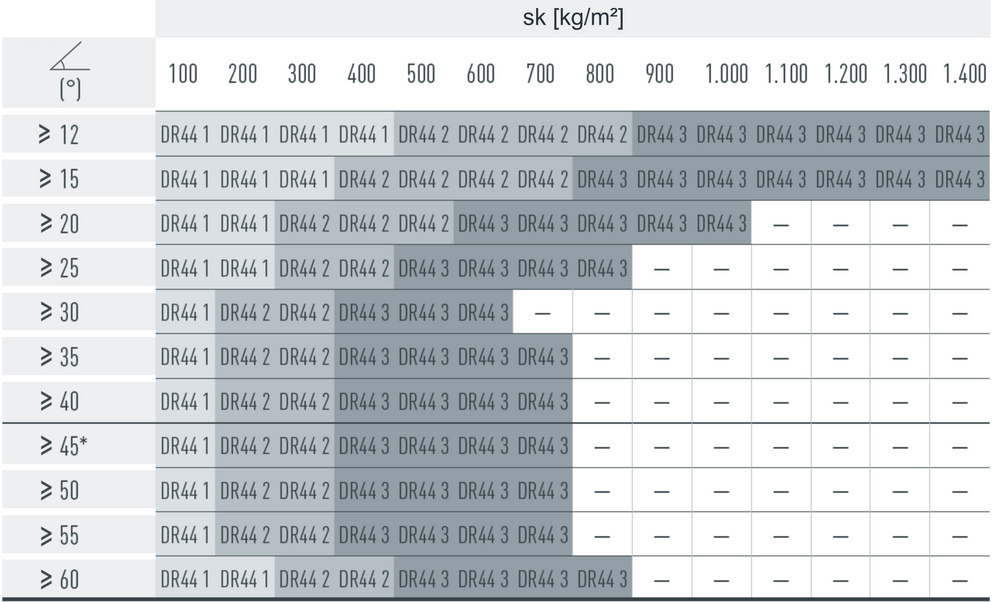

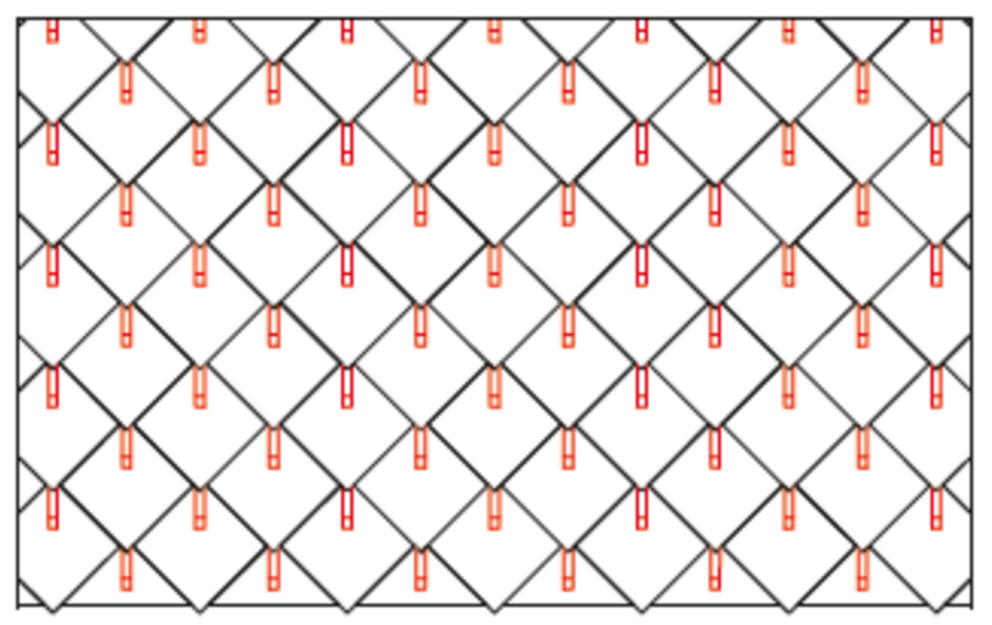

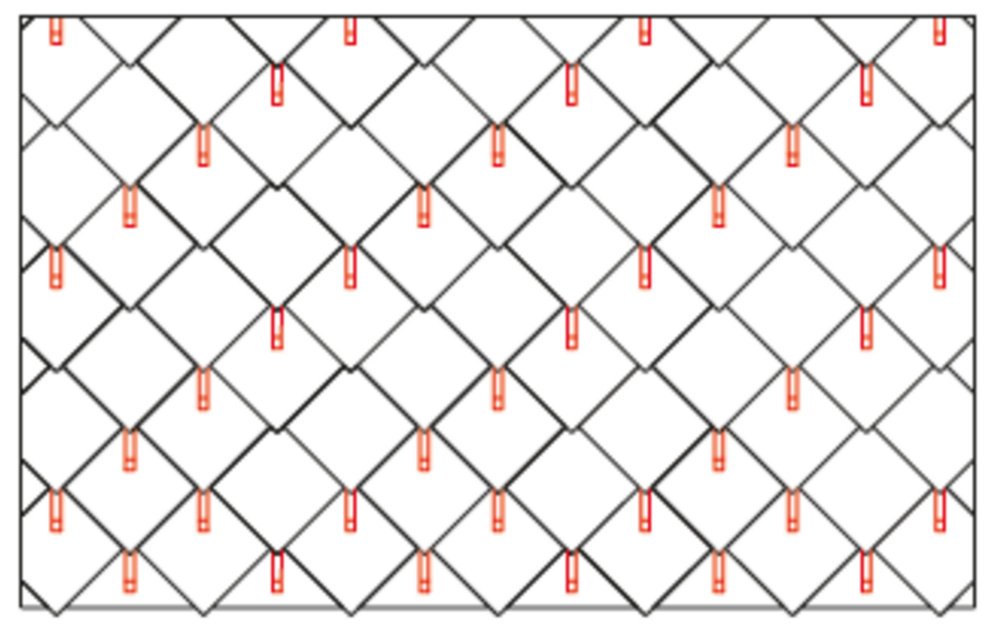

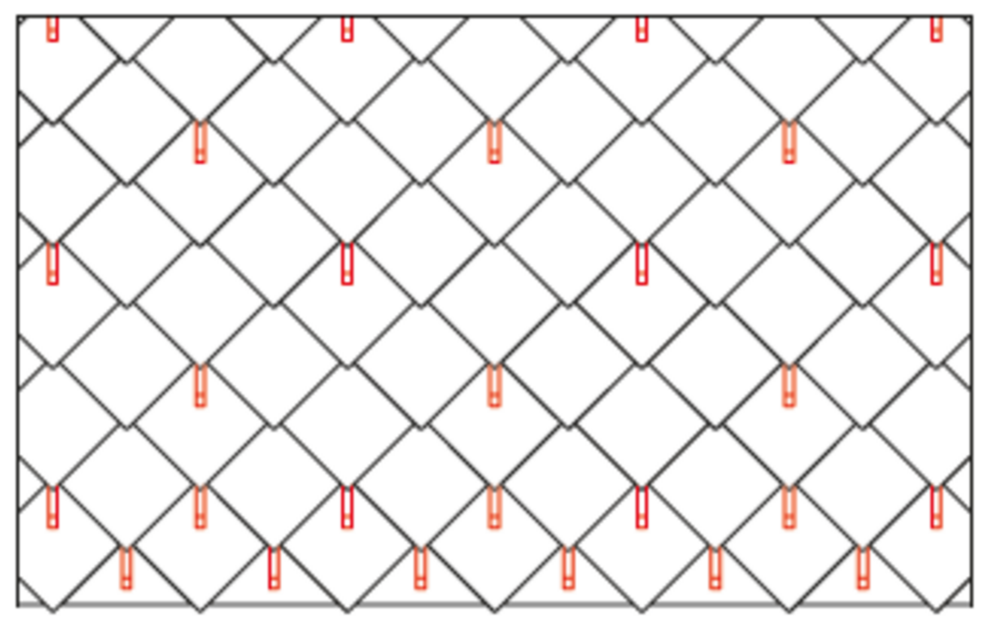

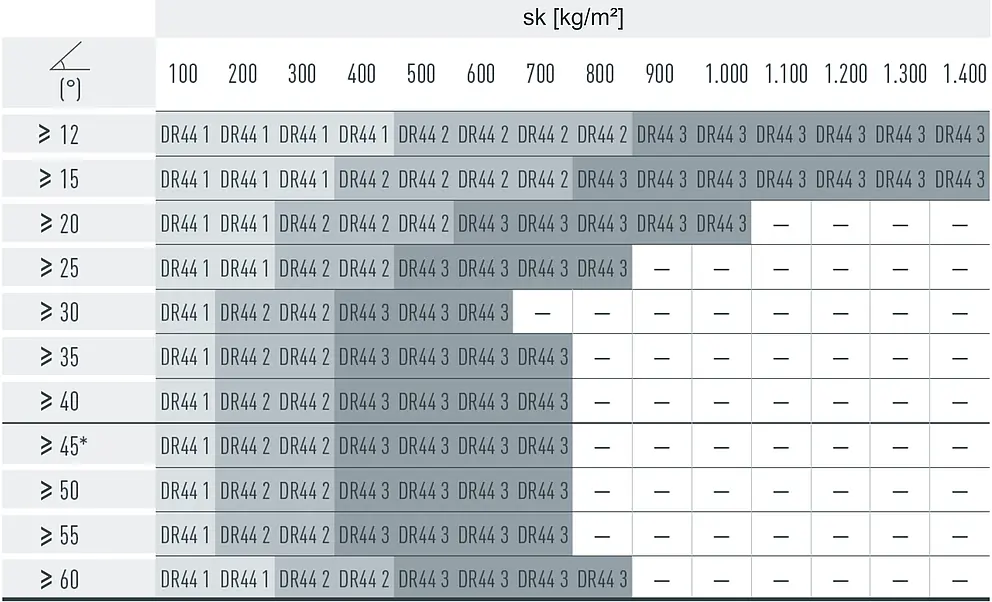

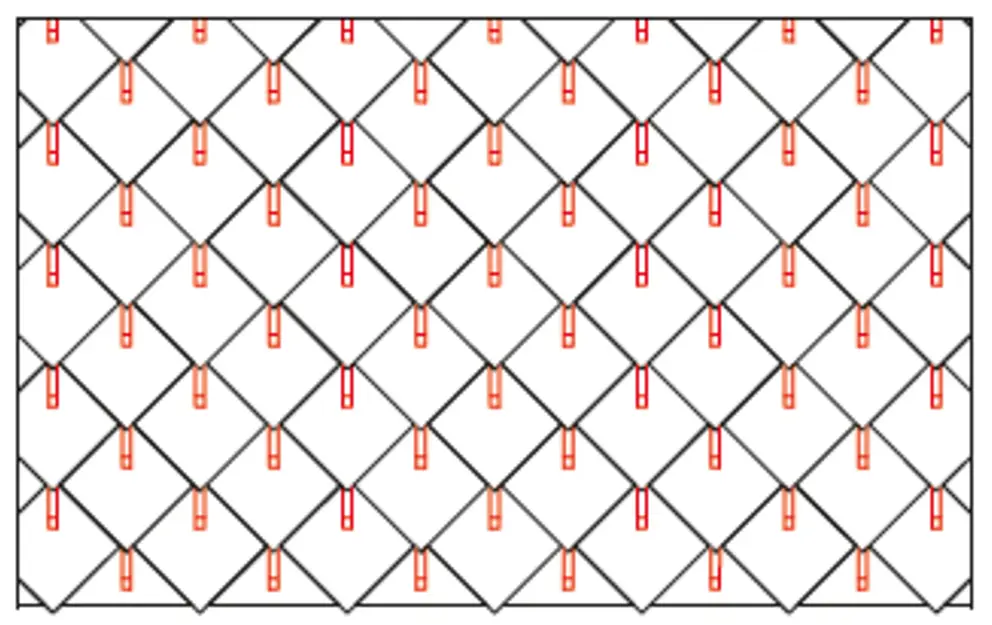

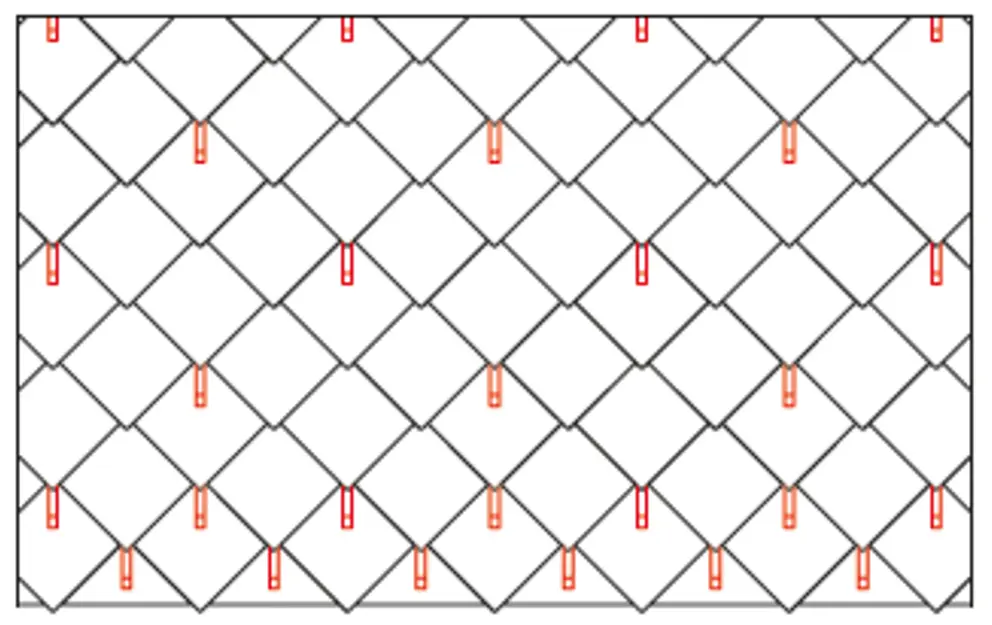

Snjegobrani se uguravaju u srednji utor krovnog romba 44 × 44 i učvršćuju pomoću najmanje 2 nazubljena čavla. Uporaba snjegobrana ne utječe na broj učvršćivača na krovnim rombovima 44 × 44. Kod krovnih rombova 44 × 44 ugrađuje se po m² 1,3, 2,6 ili 5,2 kom. snjegobrana (vidi sljedeću tablicu – shema polaganja DR44 1, DR44 2, DR44 3). Prva dva reda (početne ploče za krovne rombove  44 × 44 i prvi red krovnih rombova  44 × 44) moraju neprekidno biti opremljena snjegobranima.

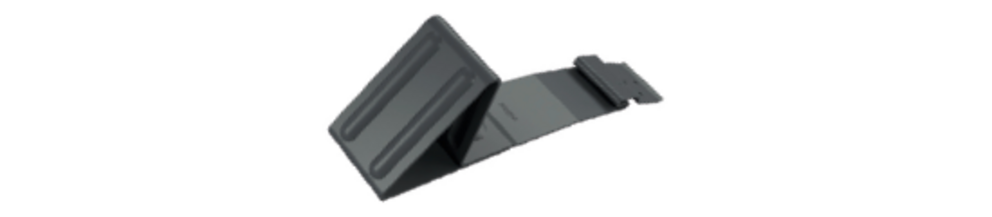

Snjegobrani se uguravaju u zakrivljenu izbočinu na falcu i učvršćuju pomoću najmanje 2 nazubljena čavla. Uporaba snjegobrana ne utječe na broj učvršćivača na krovnim pločama R.16.

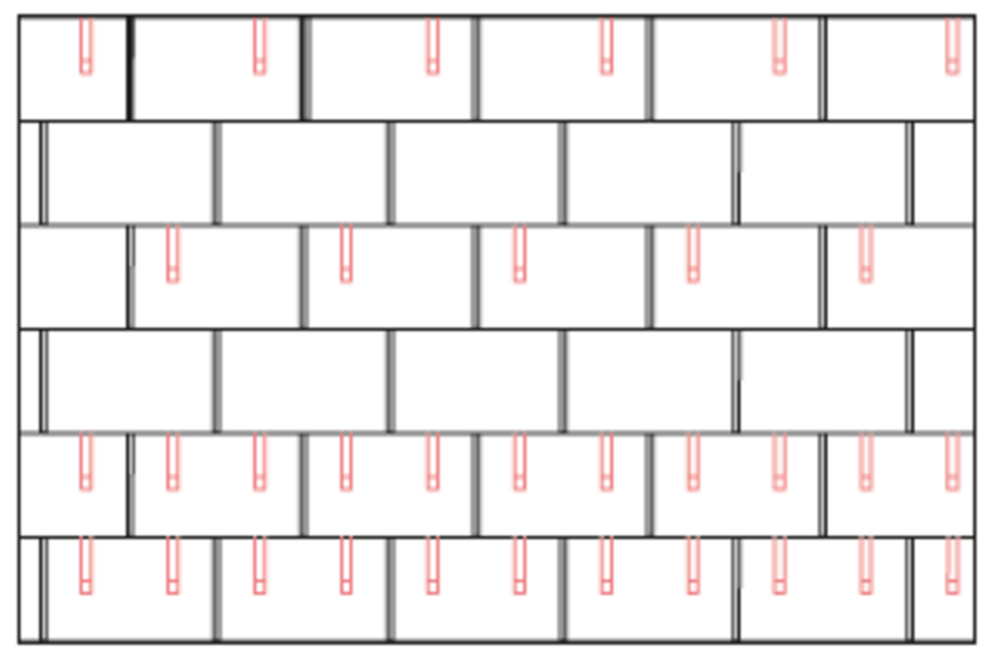

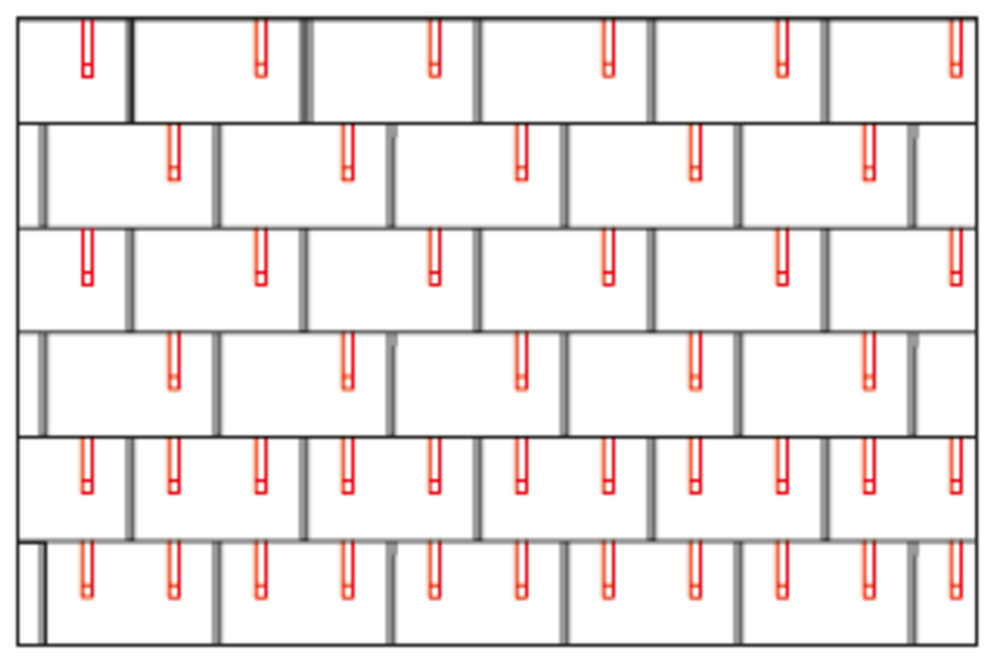

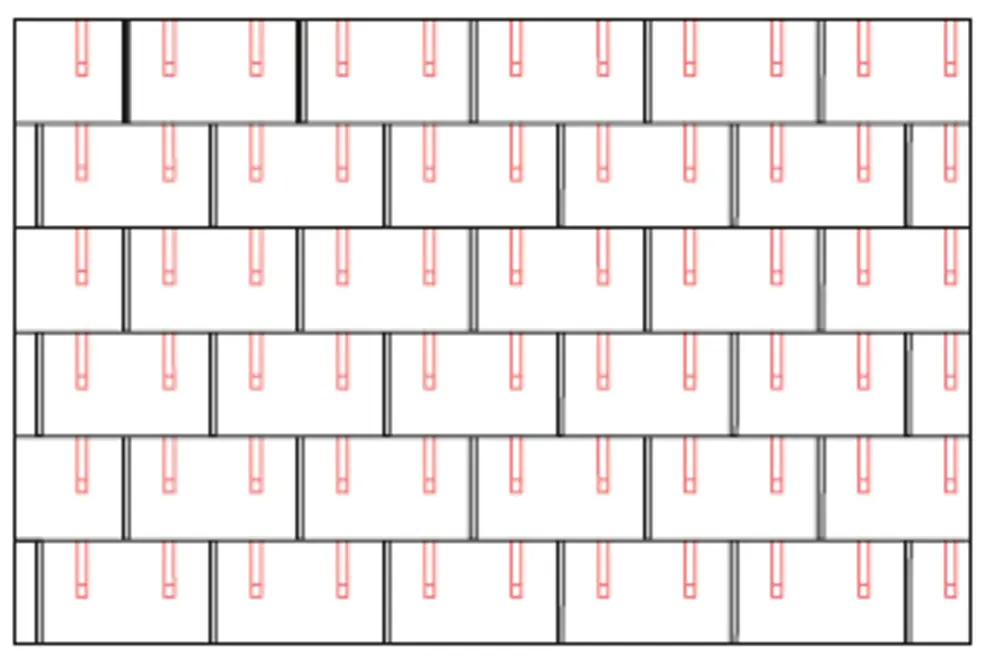

Kod krovnih ploča R.16 ugrađuje se po m² 1,7, 3,4 ili 6,8 kom. snjegobrana (vidi sljedeću tablicu odn. sheme polaganja R.16 1, R.16 2 i R.16 3). Prva dva reda moraju biti opremljena snjegobranima.

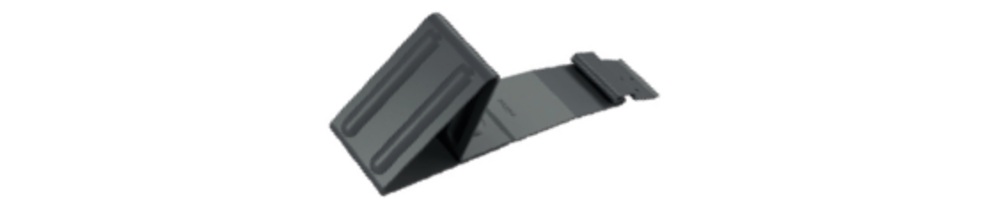

Snjegobrani se uguravaju u zakrivljenu izbočinu na falcu i učvršćuju pomoću najmanje 2 nazubljena čavla. Uporaba snjegobrana ne utječe na broj učvršćivača na krovnim panelima FX.12.

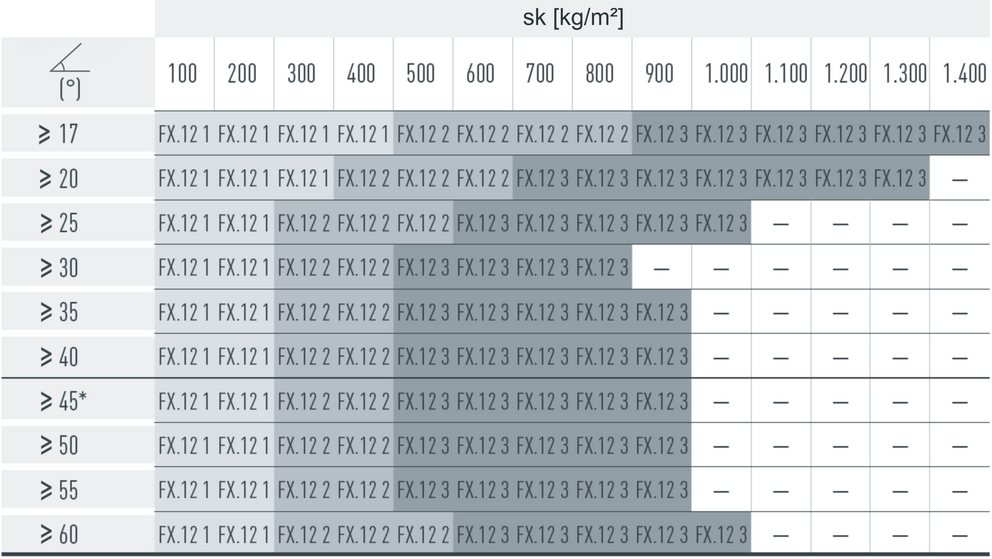

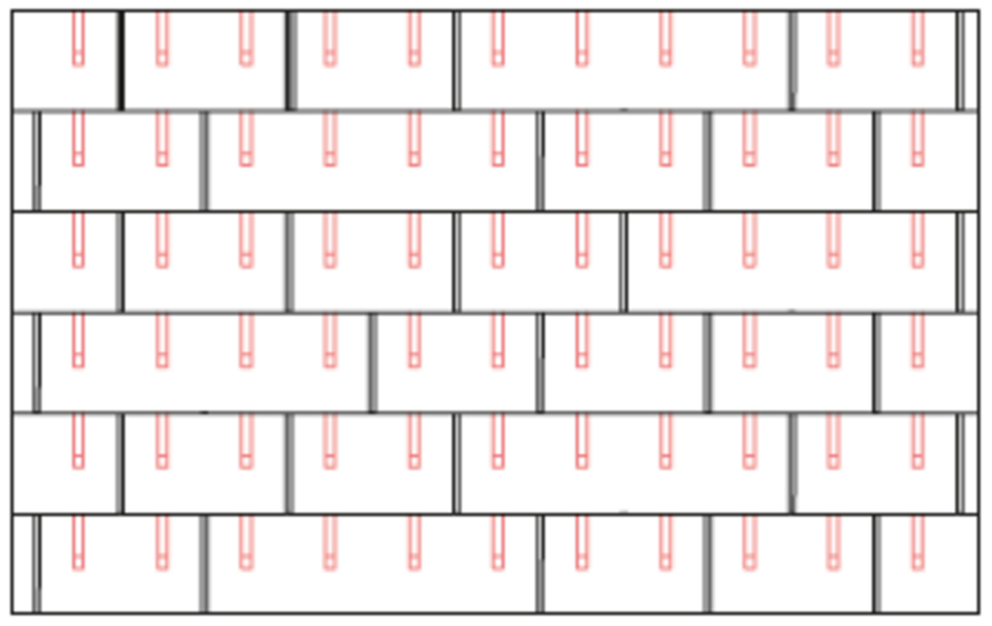

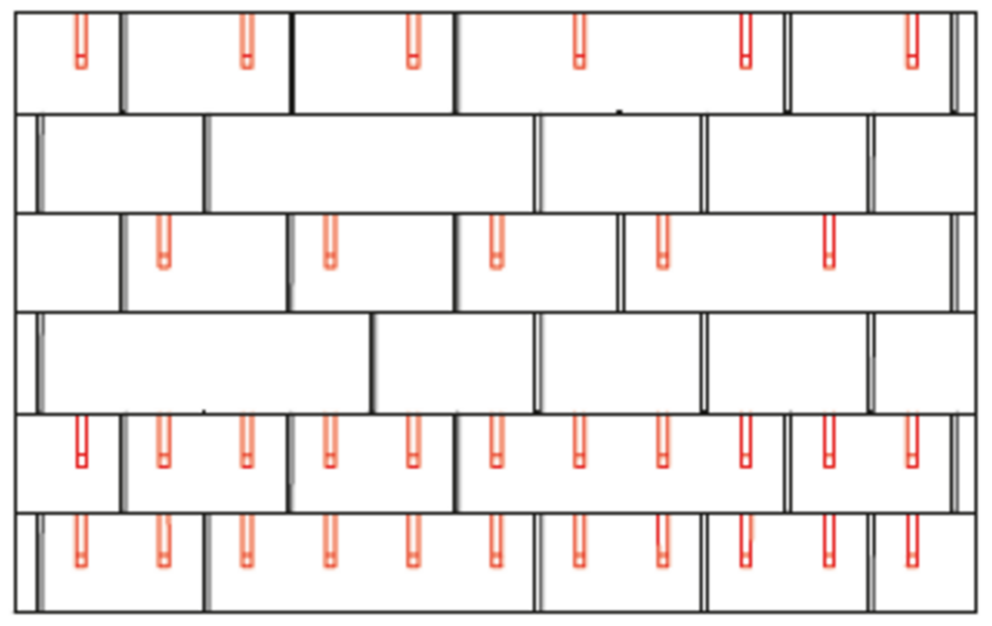

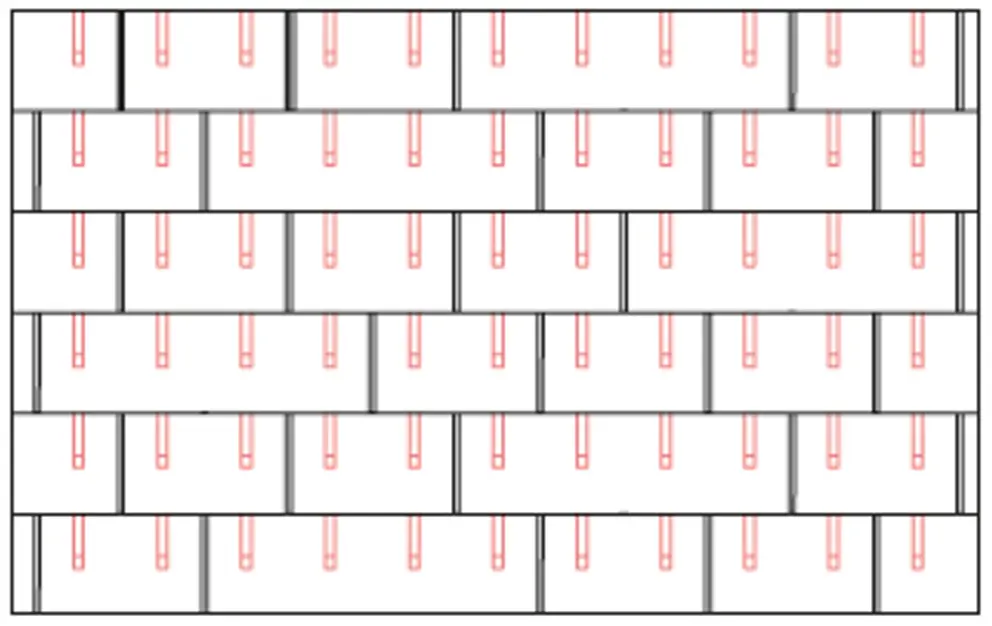

Kod krovnih panela FX.12 ugrađuje se po m² 1,7, 3,4 ili 6,8 kom. Snjegobrana (vidi sljedeću tablicu odn. sheme polaganja FX.12 1, FX.12 2 i FX.12 3). Prva dva reda moraju biti opremljena snjegobranima.

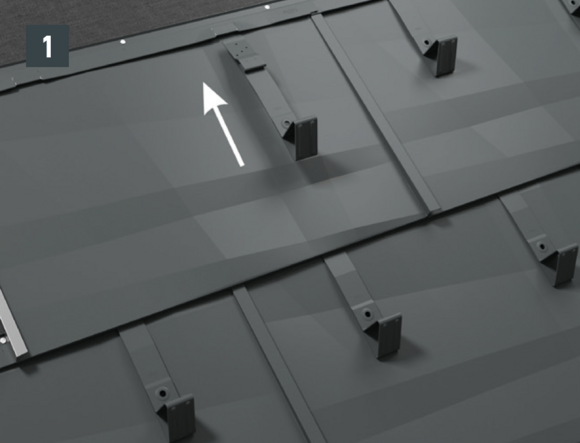

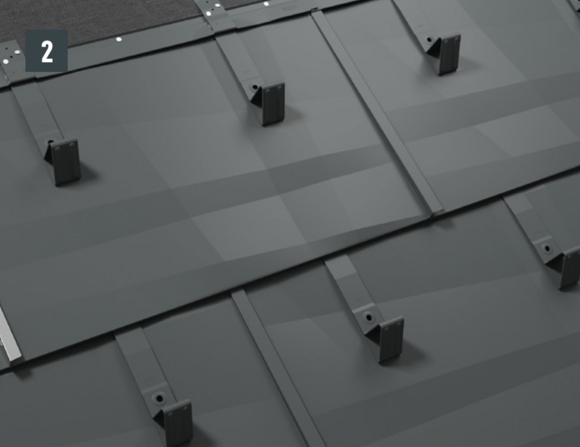

Načelno se krovni paneli FX.12 polažu nepravilno s pomakom vertikalnog kutnog falca od najmanje 220 mm. Zbog proizvoljnog pomaka krovnih panela FX.12, simetrična shema polaganja nije moguća. Ako se za FX.12 planira uporaba snjegobrana, preporučuje se polaganje krovnih panela FX.12 s pravilnim pomakom. To utječe na nepravilan izgled koji se obično postiže s krovnim panelima FX.12, ali samo tako je moguća pravilna shema polaganja sa snjegobranima (slike 1 i 2).

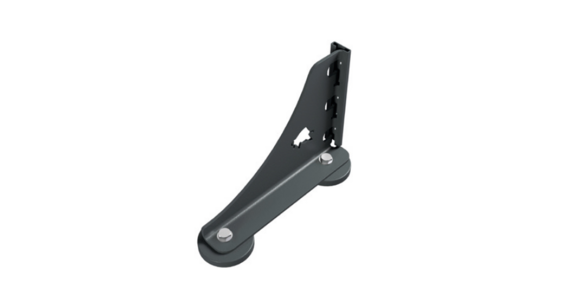

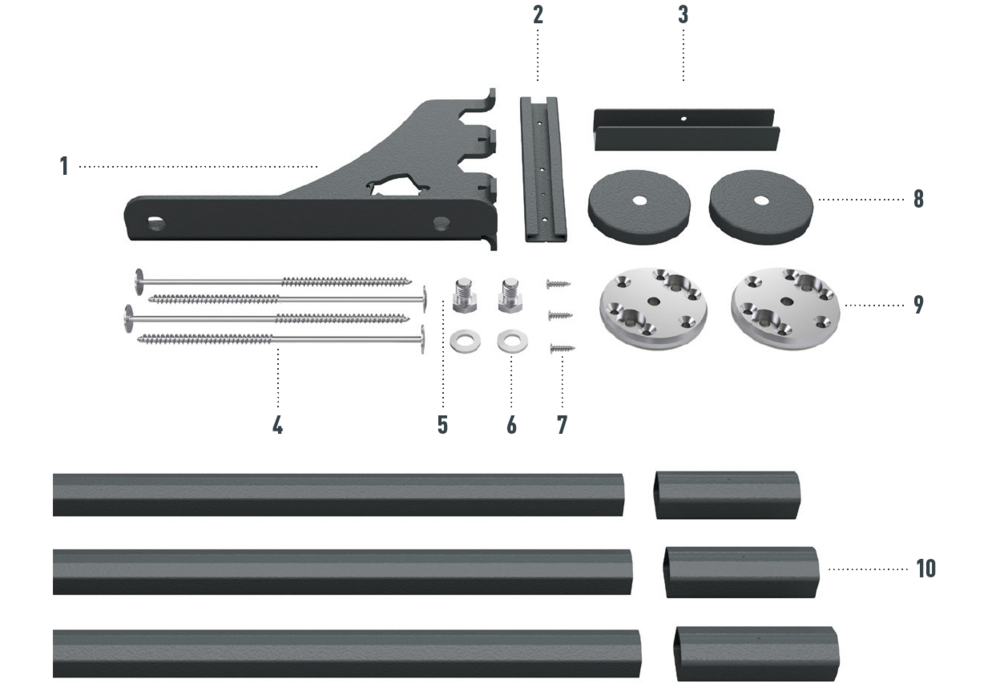

Montaža kuka rešetkastog snjegobrana vrši se na krovnu ovojnicu pomoću dvije stope. U kuke rešetkastog snjegobrana umeću se uložni profili i pričvršćuju pomoću klizača za fiksiranje. Uložni se profili zatim međusobno spajaju pomoću čahura – ukupna visina sa stopama: 219 mm.

Sustav rešetkastog snjegobrana s uložnim profilima moguće je i naknadno montirati.

Ovisno o uvjetima objekta i lokacije, može biti potrebno postaviti više redova rešetkastih snjegobrana. Maksimalni dopušteni razmaci moraju se izračunati ovisno o opterećenju snijegom, nagibu krova i razmaku roženica.

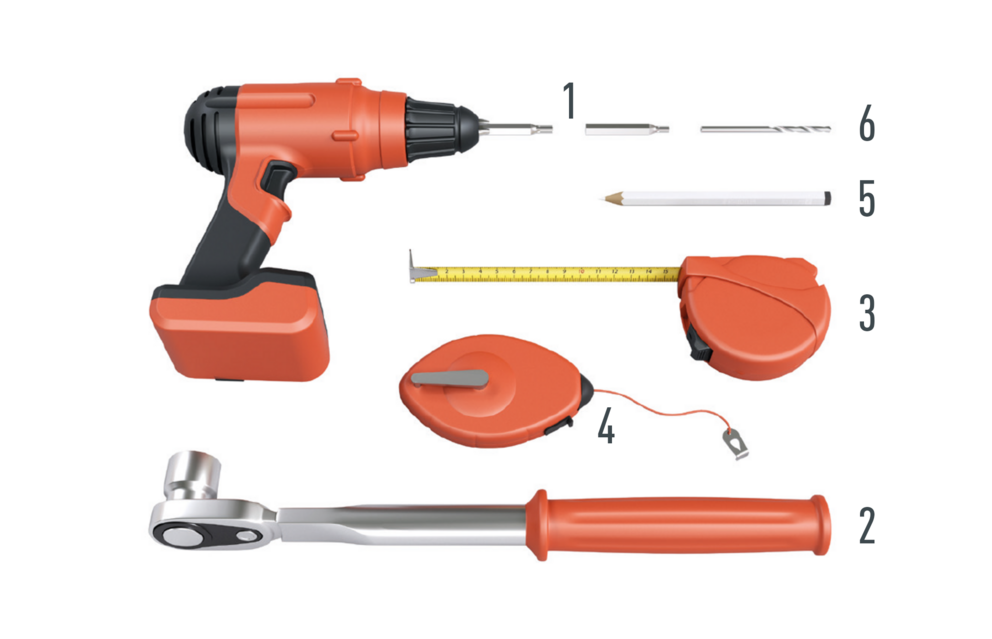

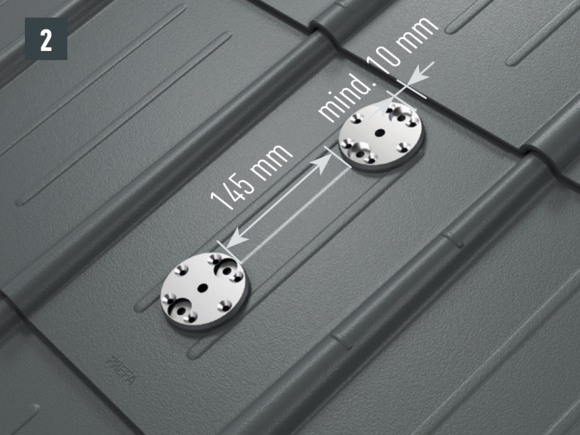

Obilježite sredinu roženice. Gornja stopa (vanjski rub) trebala bi biti najmanje 10 mm udaljena od gornjeg falca. Pridržavajte se razmaka od 145 mm (mjereno s unutarnje strane) između dviju stopa (slika 1).

Za pričvršćivanje na roženicu, bušene rupe (∅8,5 mm) moraju biti simetrično u odnosu na os kuke rešetkastog snjegobrana (linija roženice) – pričvrsni vijci simetrično u odnosu na os roženice. Uklonite zaštitnu foliju sa stražnje strane stopa, postavite ih i zalijepite (slika 2).

• Prethodno izbušite rupe za vijke u potkonstrukciji svrdlom (∅ 4,1 mm), dubina provrta: oko 50 mm (slika 3).

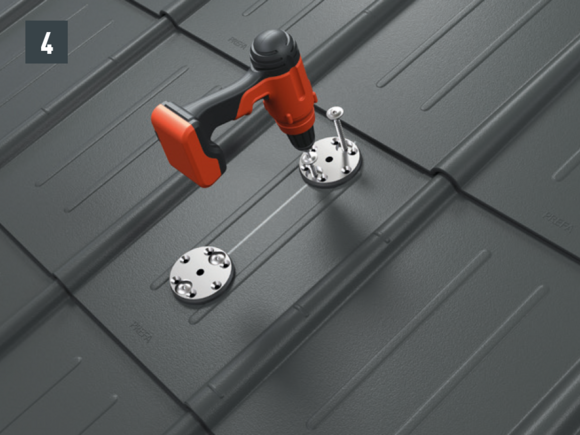

• Pričvrstite stope pomoću 2 pričvrsna vijka 8 × 220 mm (za dvoslojnu konstrukciju) ili 8 × 120 mm (za jednoslojnu konstrukciju) na roženicu dok se površinska brtva ne pritisne na krovni pokrov ili potkonstrukciju. Kod pravilne obrade, površinska brtva malo će se izbočiti (nastavak za bušilicu: torx TX40) (slika 4).
• Stavite (montirajte) pokrovne kape na stope (slika 5).

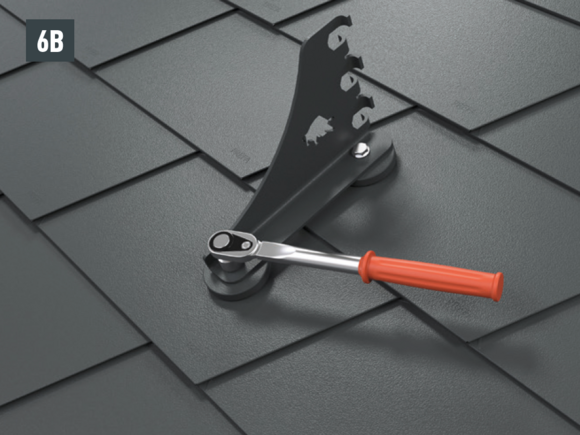

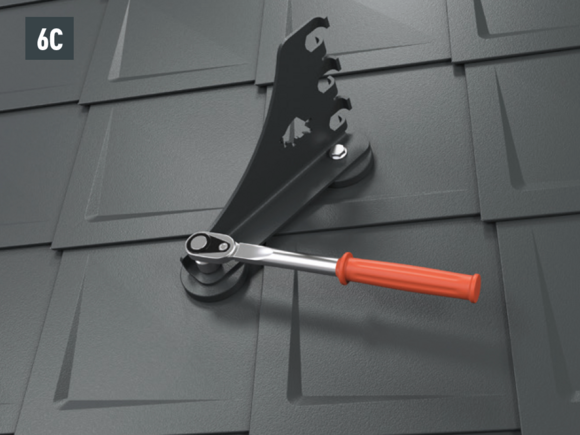

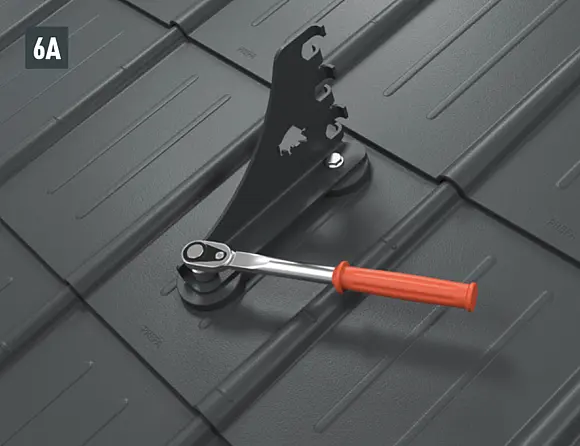

• Montaža kuke rešetkastog snjegobrana pomoću dva šesterokutna vijka (M12) na stopama (širina otvora SW19; zakretni moment: 35 Nm) kod krovnih ploča (slika 6A), krovnih šindri (slika 6B), krovnih rombova (slika 6C), R.16 i FX.12 (slika 6D).

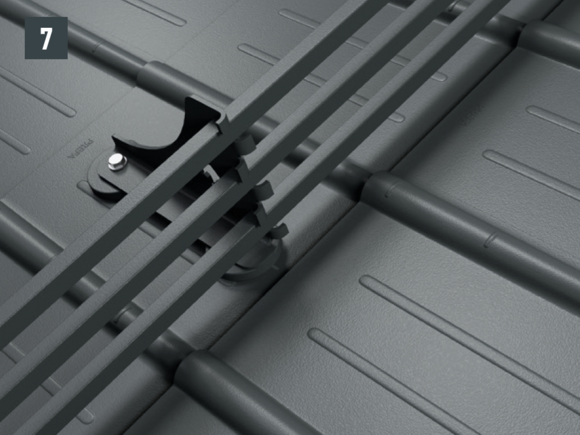

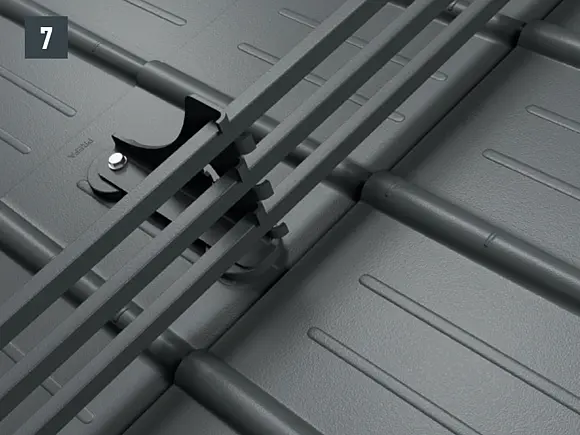

• Umetnite uložne profile u utore montirane kuke. Prepust u rubnom području iznosi najviše 30 cm (slika 7).

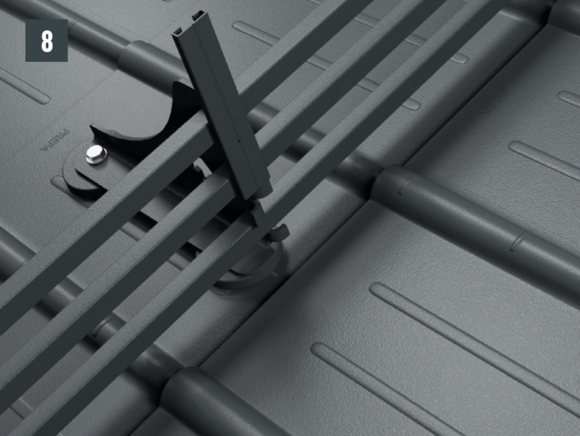

• Nakon montaže 3 uložna profila, postavite završni profil odozgo na kuku (odozdo je prethodno izbušena rupa) (slika 8).

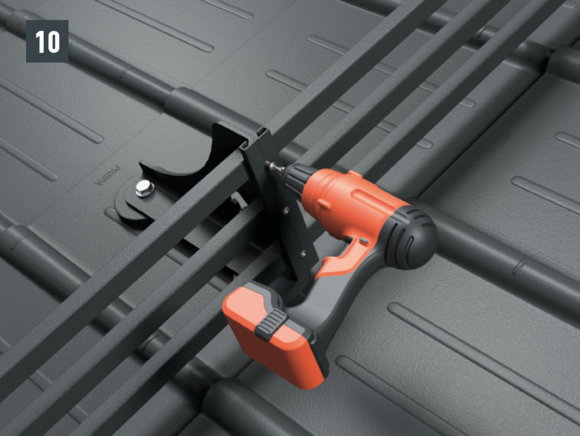

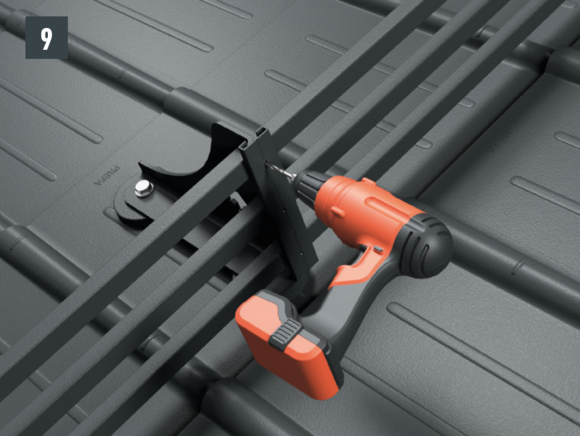

• Svaki uložni profil pričvrstite jednom na sredini profila isporučenim samobušećim vijcima TX25 5,5 × 25 mm (1 kom. po uložnom profilu) kako bi se spriječilo bočno pomicanje šipki i osiguralo širenje profila ulijevo i udesno (slike 9 i 10).

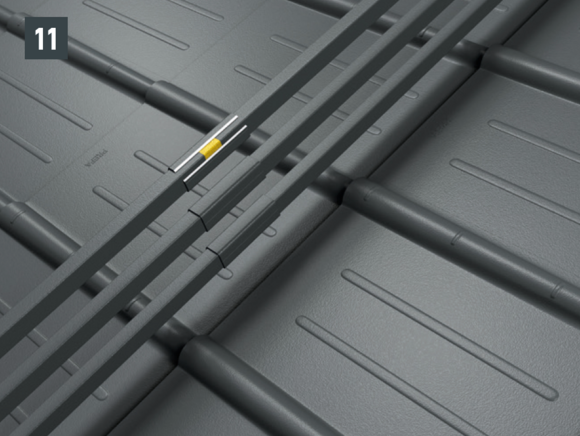

• Spojite uložne profile u području spoja isporučenim spojnim čahurama. Spojni elementi imaju pjenasti element za prilagodbu linearnog širenja uzrokovanog toplinom (slika 11).

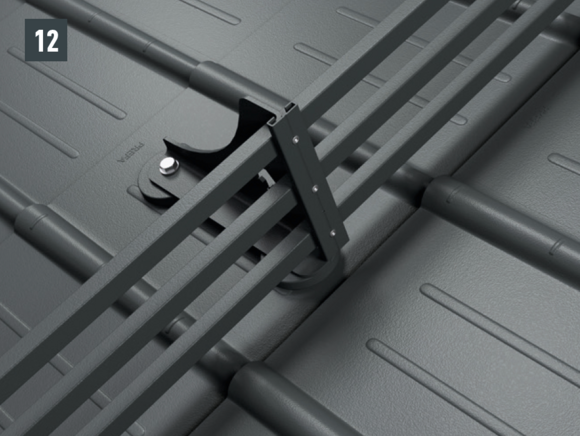

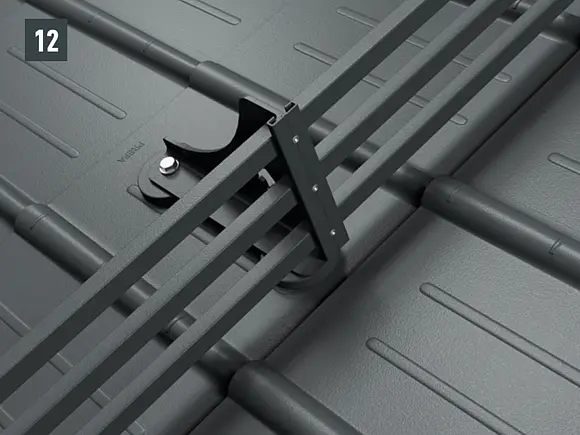

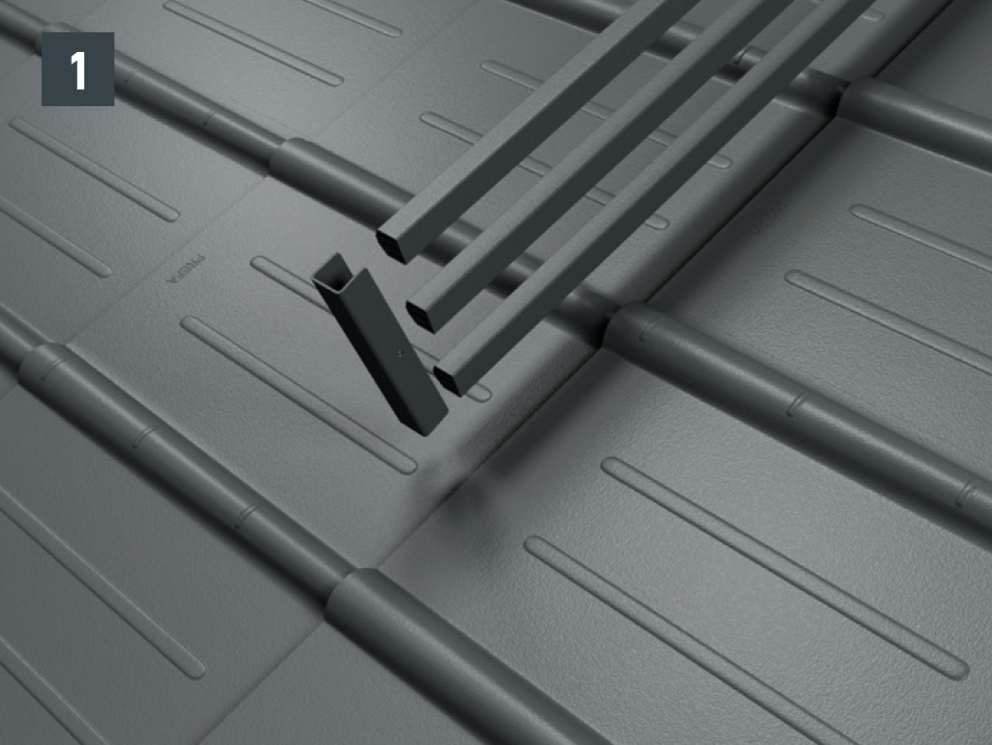

• Postavite zatvarač sustava rešetkastog snjegobrana na uložne profile (slika 1).

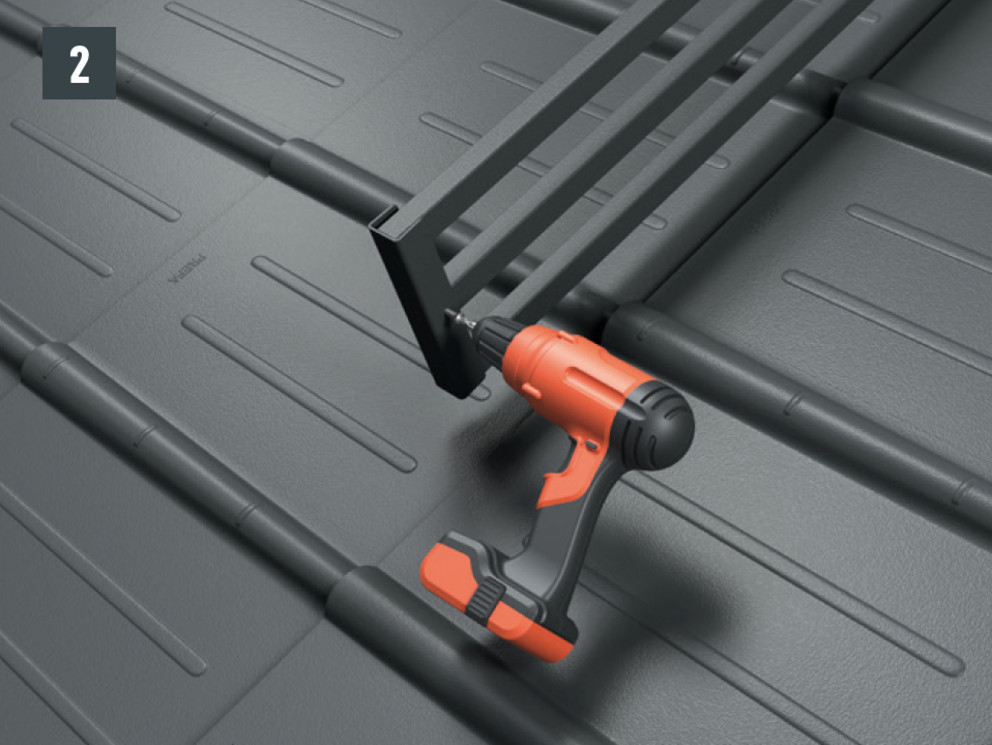

• Fiksirajte zatvarač isporučenim pričvrsnim vijkom (slika 2).

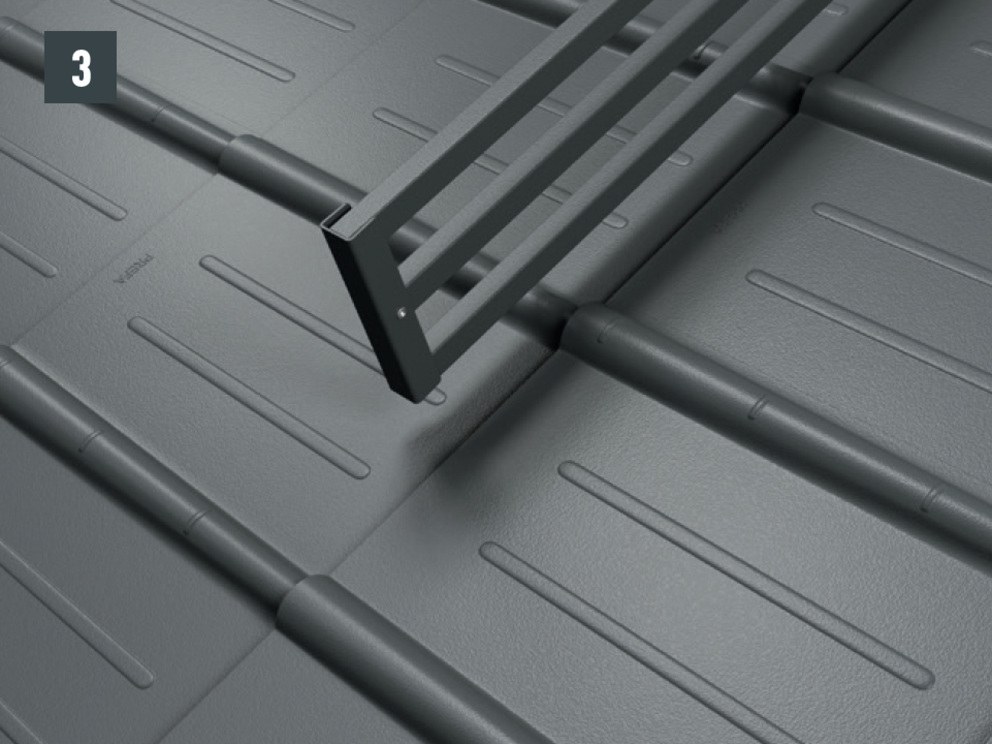

• Montiran zatvarač sustava rešetkastog snjegobrana (slika 3).

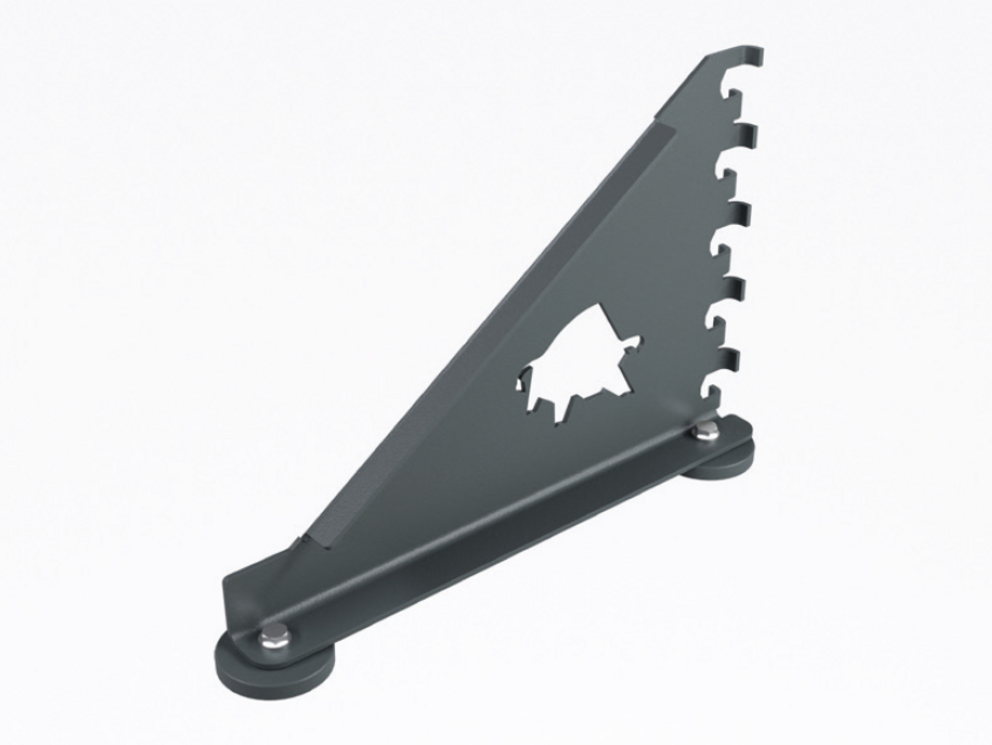

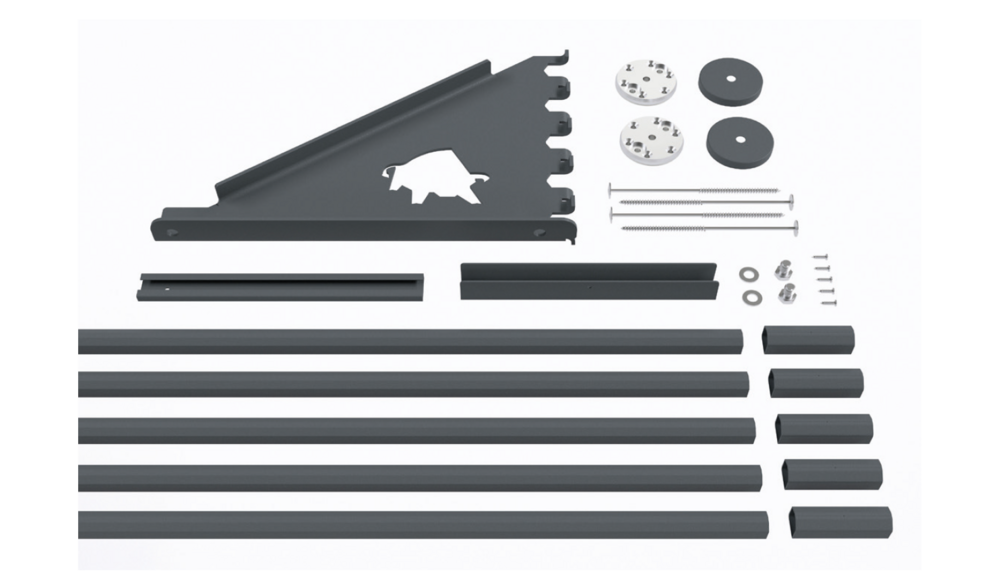

Montaža kuka rešetkastog snjegobrana XL vrši se na roženici krovne ovojnice pomoću dvije stope. U kuke rešetkastog snjegobrana XL umeću se uložni profili i pričvršćuju pomoću klizača za fiksiranje. Uložni se profili zatim međusobno spajaju pomoću čahura – ukupna visina: 360 mm.

Sustav rešetkastog snjegobrana XL moguće je i naknadno montirati.

Ovisno o uvjetima objekta i lokacije, može biti potrebno postaviti više redova rešetkastih snjegobrana. Maksimalni dopušteni razmaci moraju se izračunati ovisno o opterećenju snijegom, nagibu krova i razmaku roženica.

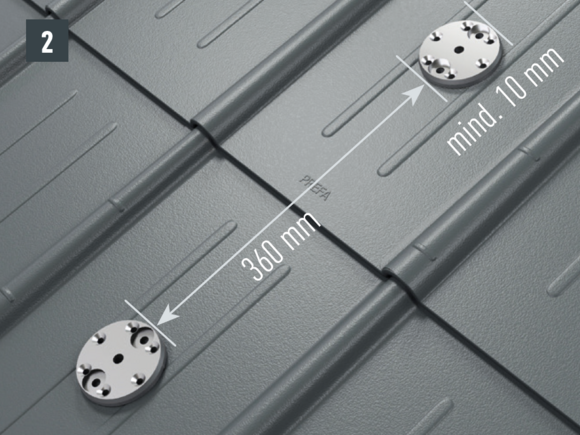

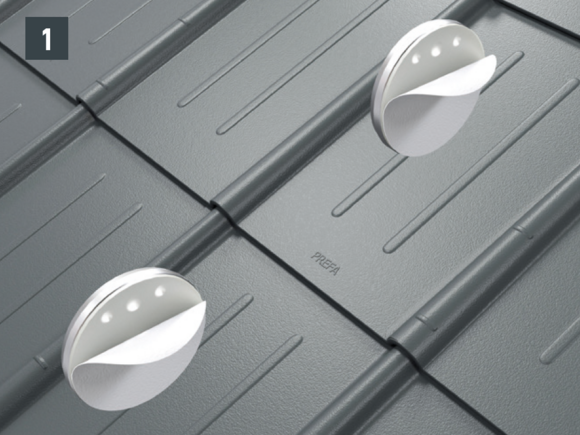

• Obilježite sredinu roženice. Gornja stopa (vanjski rub) trebala bi biti najmanje 10 mm udaljena od gornjeg falca. Pridržavajte se razmaka od 360 mm (mjereno s unutarnje strane) između dviju stopa.
• Za pričvršćivanje na roženicu, bušene rupe (Ø 8,5 mm) moraju biti simetrične u odnosu na os kuke rešetkastog snjegobrana XL (linija roženice) – pričvrsni vijci simetrično u odnosu na os roženice. Uklonite zaštitnu foliju sa stražnje strane stopa, postavite ih i zalijepite (slike 1 i 2).

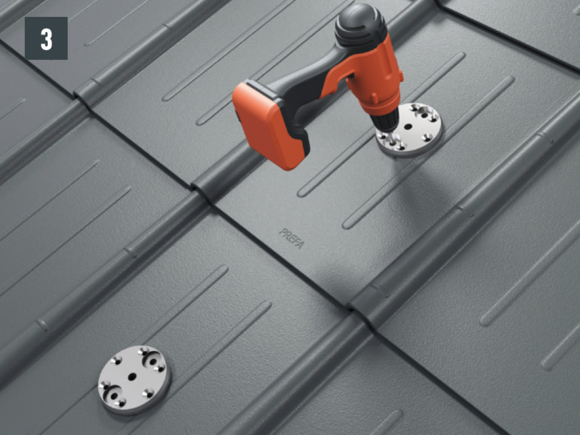

• Prethodno izbušite rupe za vijke u potkonstrukciji svrdlom (ø 4,1 mm), dubina provrta: oko 50 mm (slika 3).

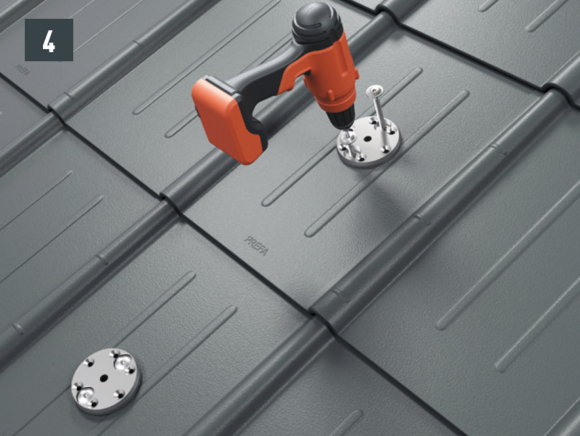

• Pričvrstite stope pomoću 2 pričvrsna vijka 8 × 220 mm (za dvoslojnu konstrukciju) ili 8 × 120 mm (za jednoslojnu konstrukciju) na roženicu dok se površinska brtva ne pritisne na krovni pokrov ili potkonstrukciju. Kod pravilne obrade, površinska brtva malo će se izbočiti (nastavak za bušilicu: TX40) (slika 4).

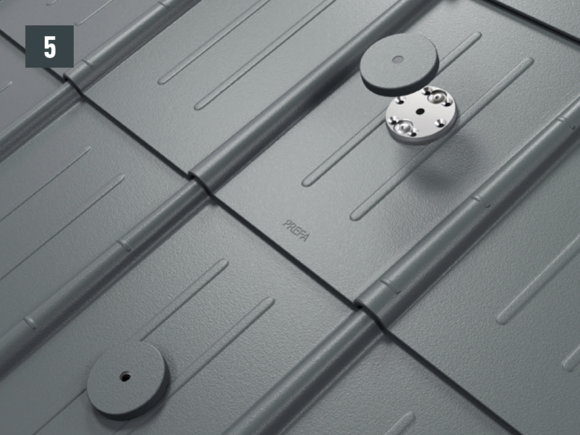

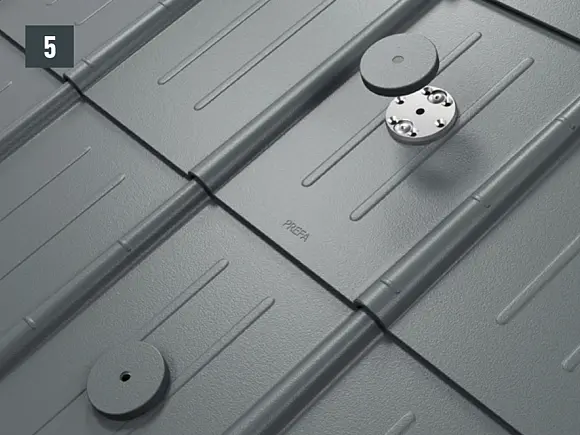

• Stavite (montirajte) pokrovne kape na stope (slika 5).

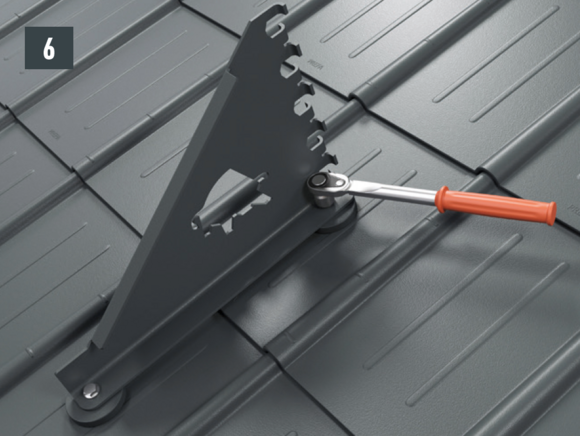

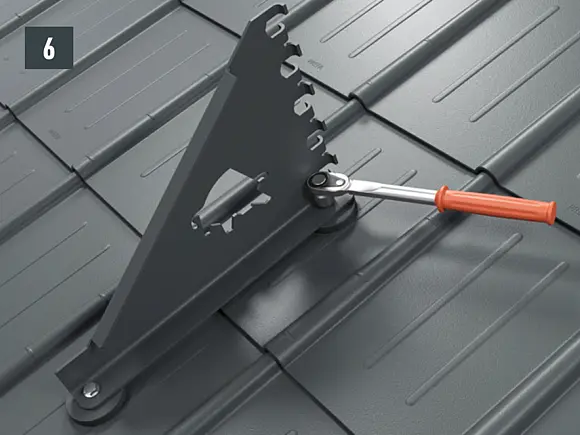

• Montaža kuke rešetkastog snjegobrana XL pomoću dva šesterokutna vijka (M12) na stopama (širina otvora SW19, zakretni moment: 35 Nm) (slika 6).

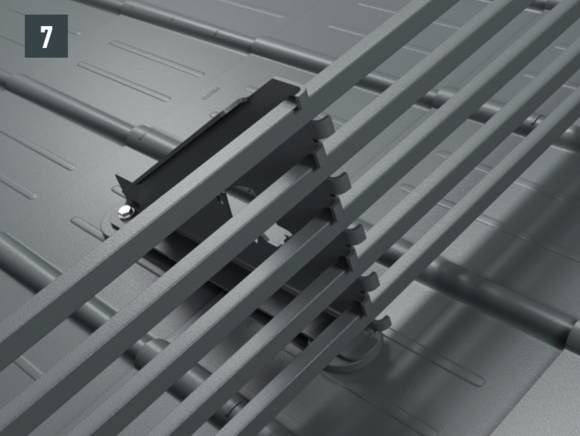

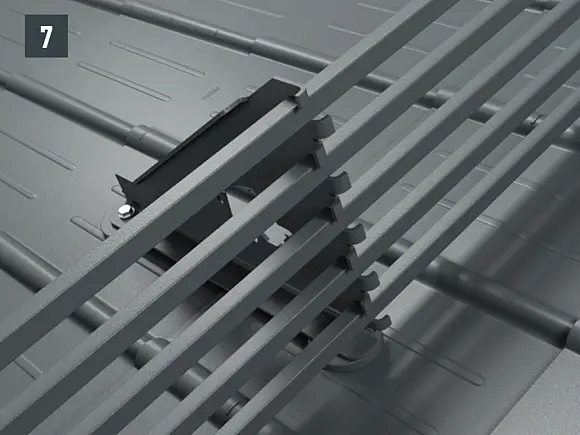

• Umetnite uložne profile u utor montirane XL kuke. Prepust u rubnom području iznosi najviše 30 cm (slika 7).

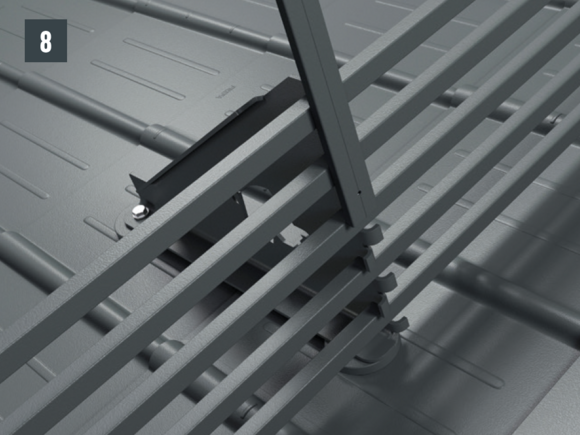

• Nakon montaže 5 uložna profila, postavite završni profil odozgo na kuku (odozdo je prethodno izbušena rupa) (slika 8).

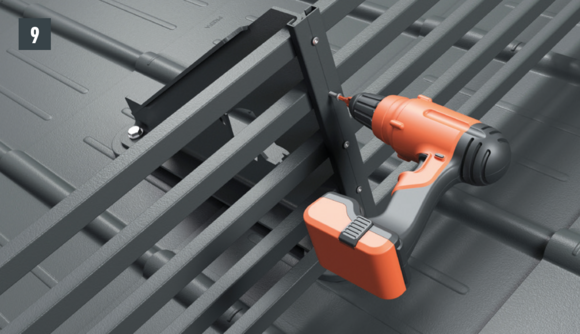

• Svaki uložni profil pričvrstite jednom na sredini profila isporučenim samobušećim vijcima TX25 5,5 × 25 mm (1 kom. po uložnom profilu) kako bi se spriječilo bočno pomicanje šipki i osiguralo širenje profila ulijevo i udesno (slika 9).

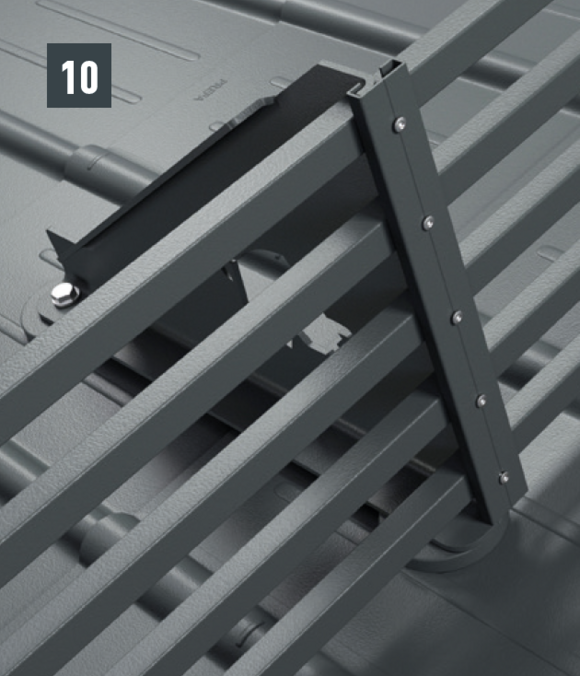

• Spojite uložne profile u području spoja isporučenim spojnim čahurama. Spojne čahure imaju pjenaste elemente za prilagodbu linearnog širenja uzrokovanog toplinom (slika 10).

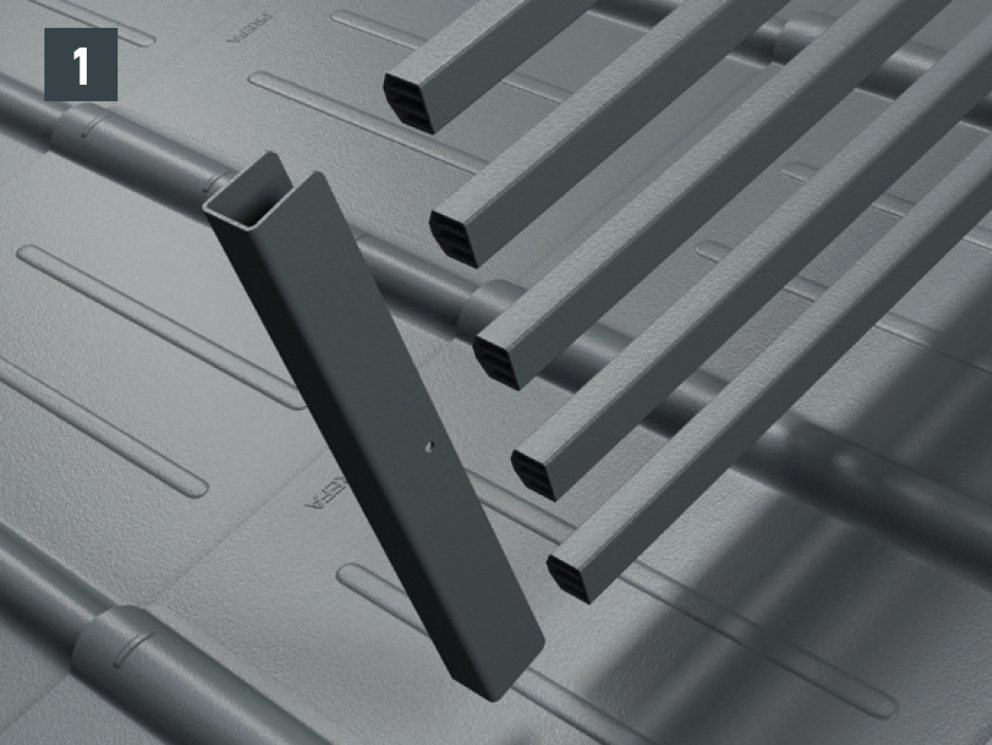

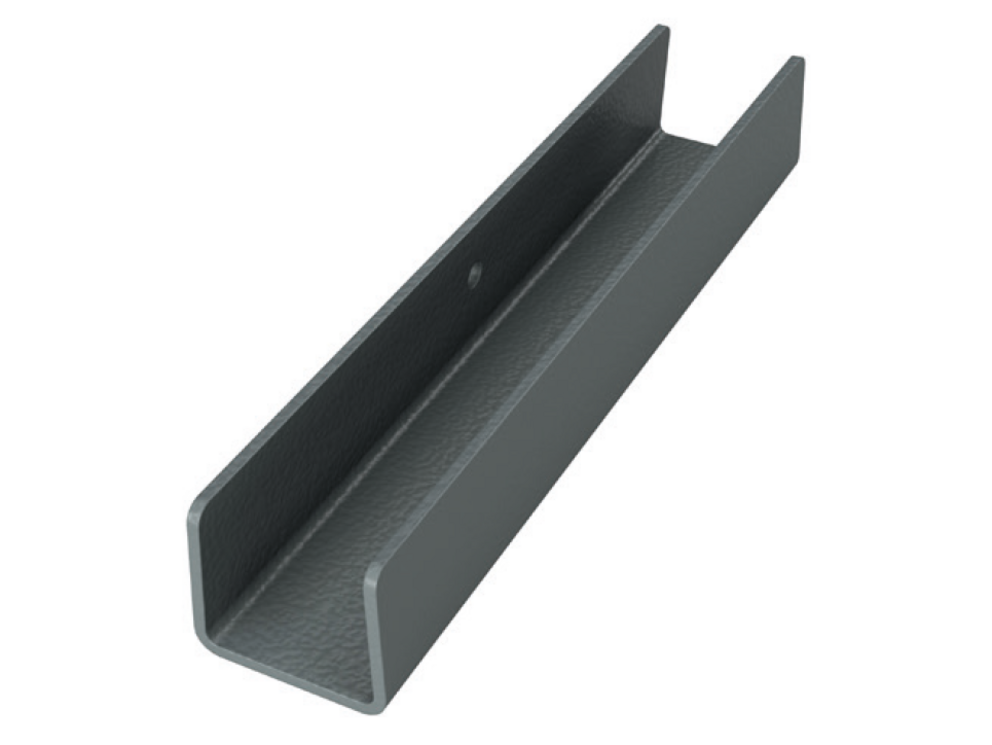

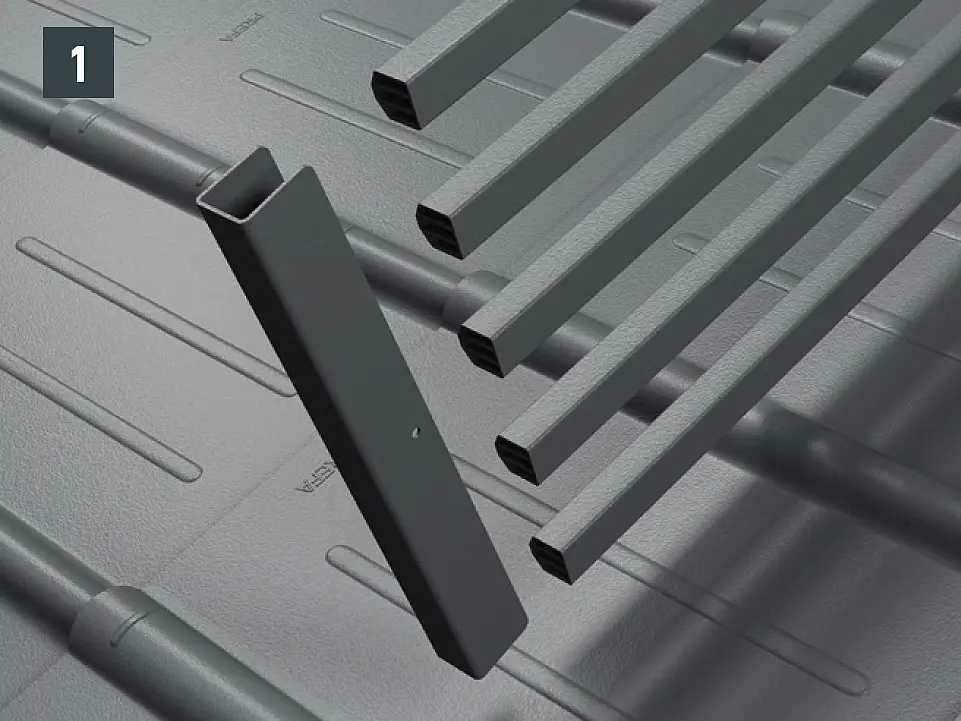

• Sustav rešetkastog snjegobrana XL - Postavite XL završetak na uložne profile (slika 1).

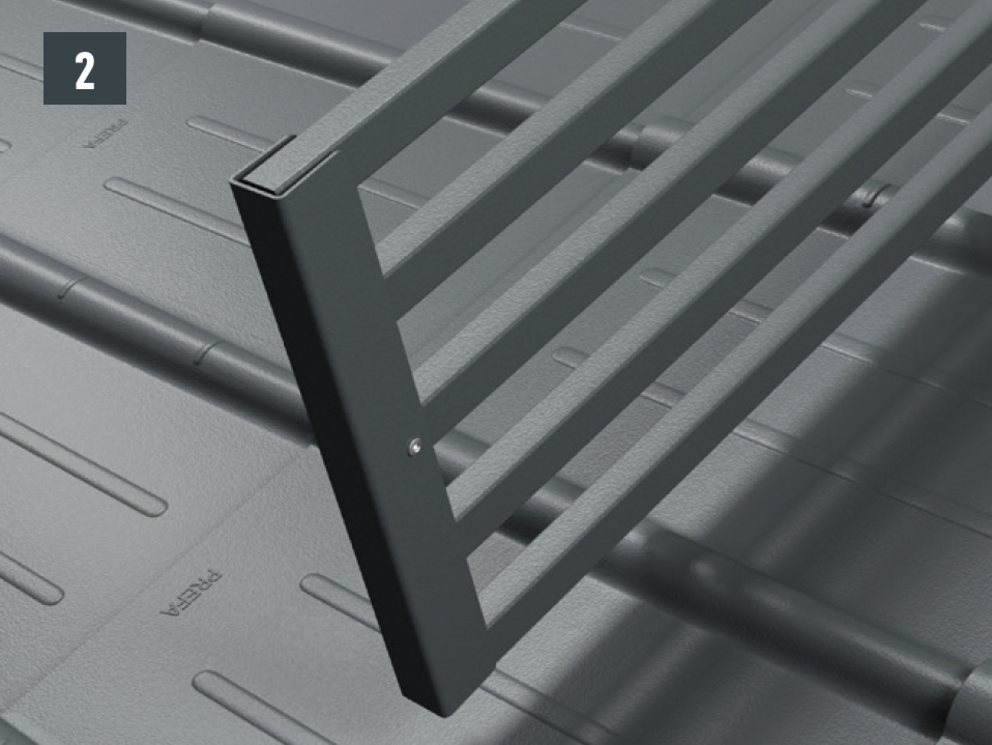

• Fiksirajte XL završetak isporučenim pričvrsnim vijkom (slika 2).

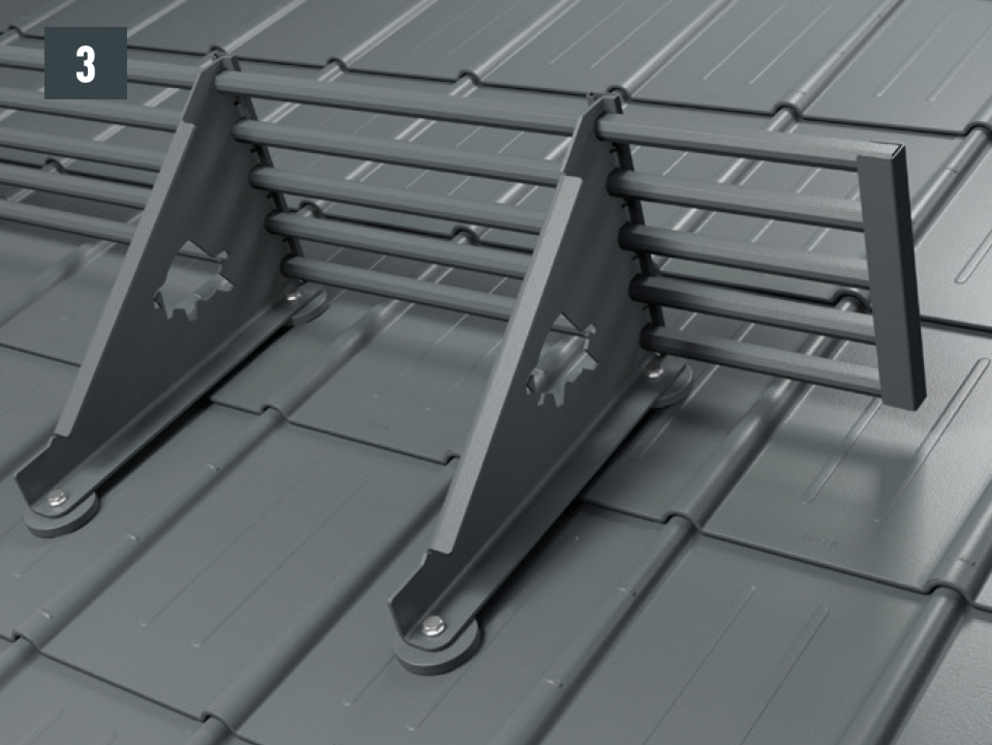

• Montiran završetak XL (slika 3).

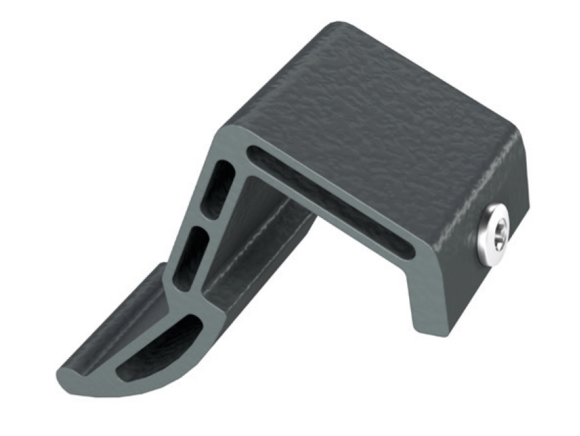

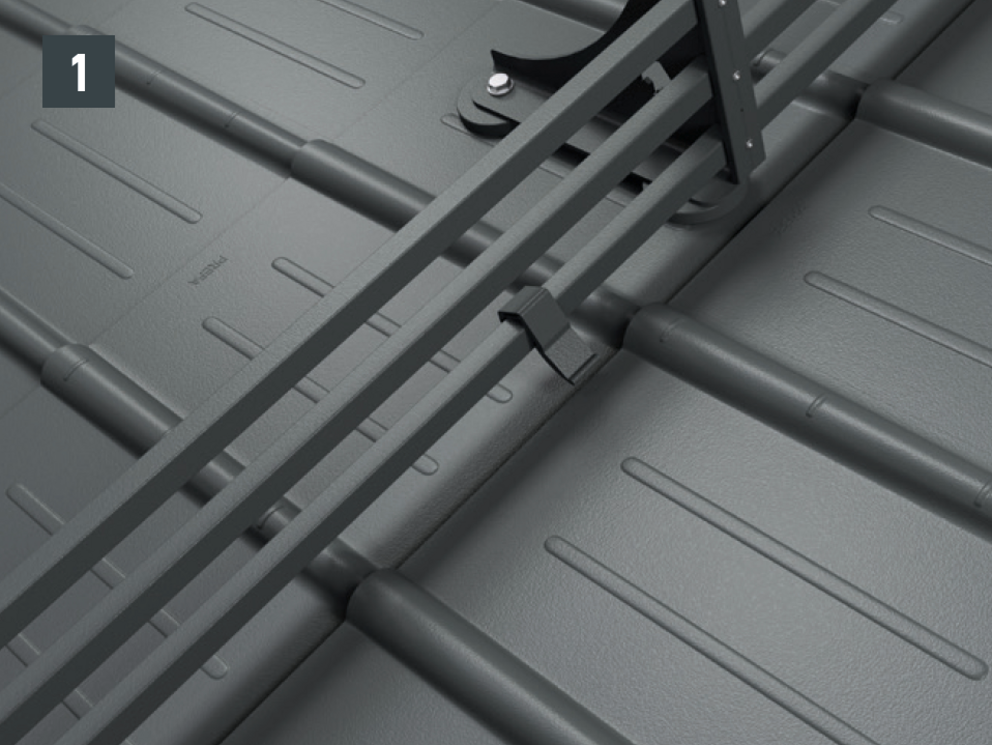

• Pričvrstite hvatač leda na uložni profil (otprilike 4 kom. po metru) (slika 1).

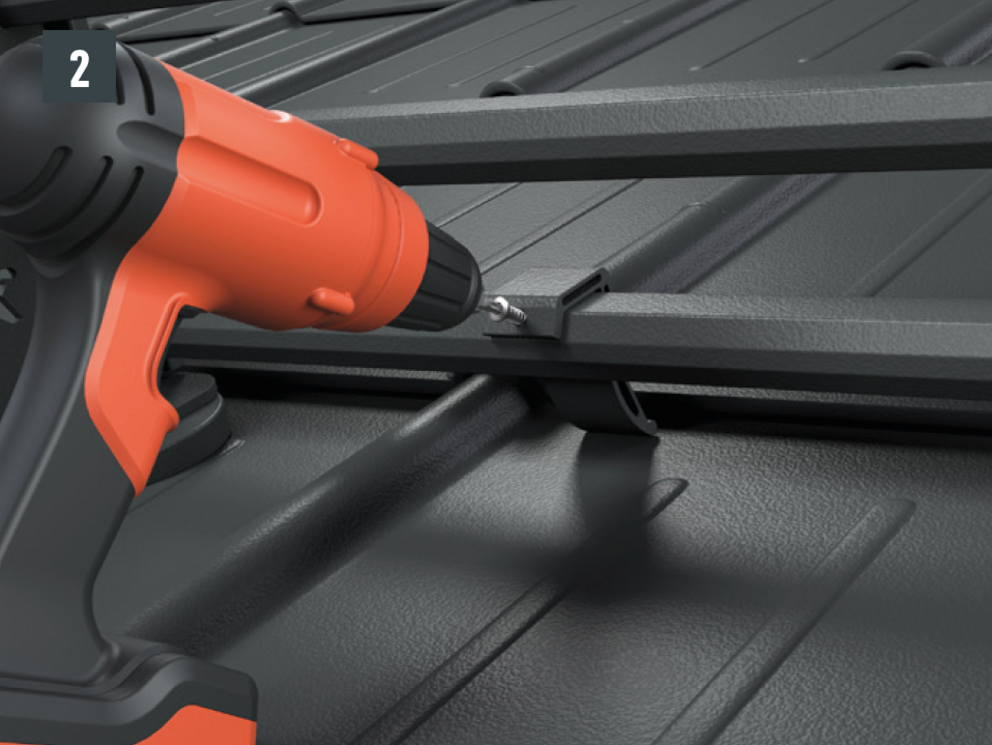

• Fiksirajte hvatač leda isporučenim pričvrsnim vijkom (slika 2).

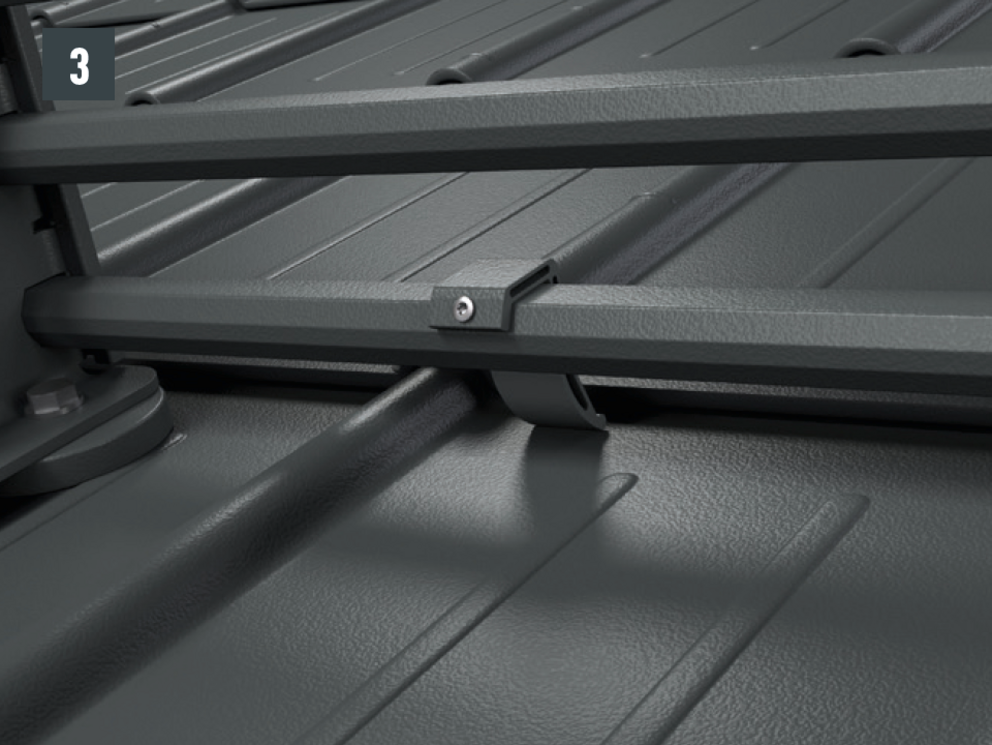

• Montiran hvatač leda (slika 3).

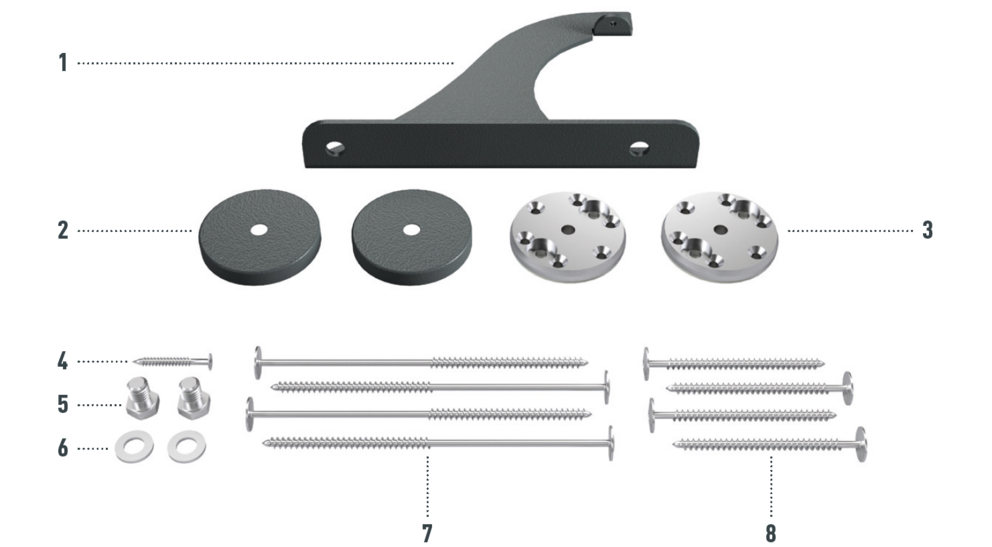

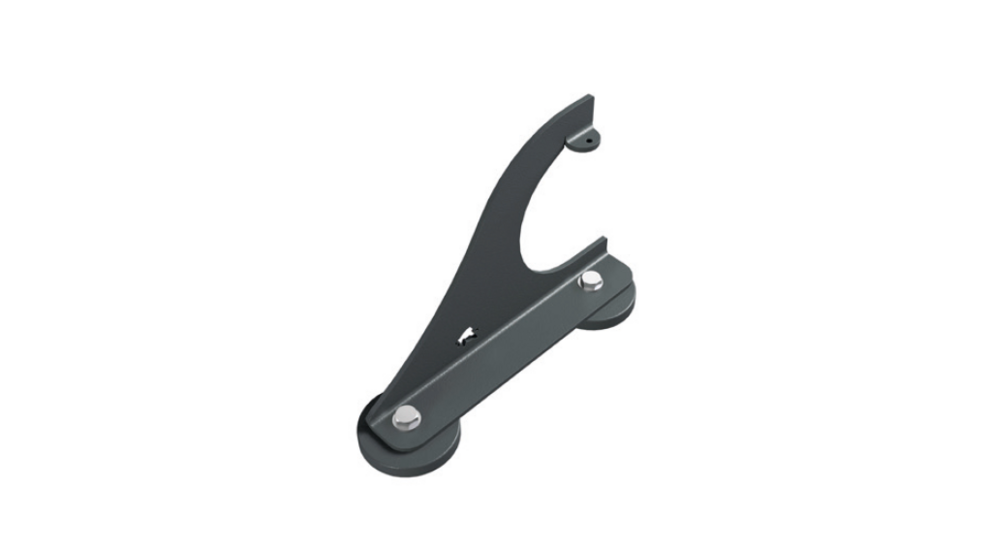

Montaža se vrši na krovnu ovojnicu pomoću dvije stope. Okrugle šipke od drva promjera otprilike 140 mm mogu se umetnuti u nosače planinskog snjegobrana i pričvrstiti pomoću isporučenih vijaka. Ukupna visina nosača sa stopama: 219 mm. Nosači planinskog snjegobrana mogu se postaviti i naknadno. Dostupno u svim bojama za PREFA krovne sustave (mali format).

Ovisno o uvjetima objekta i lokacije, može biti potrebno postaviti više redova planinskih snjegobrana. Maksimalni dopušteni razmaci moraju se izračunati ovisno o opterećenju snijegom, nagibu krova i razmaku roženica.

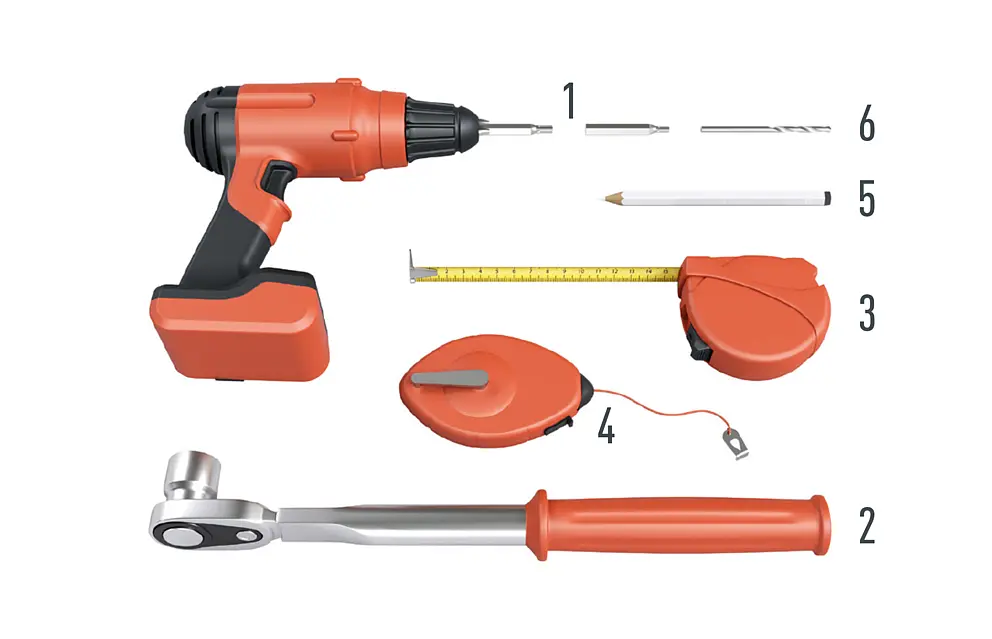

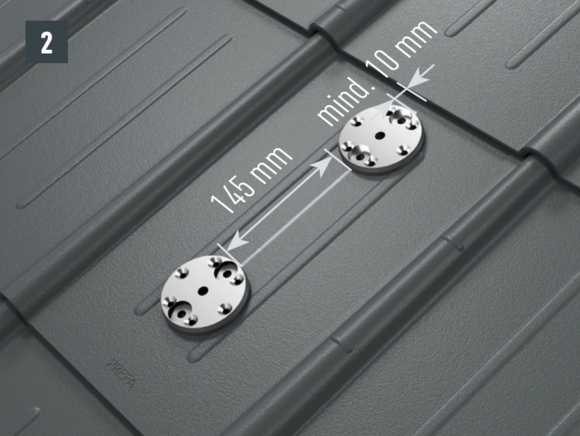

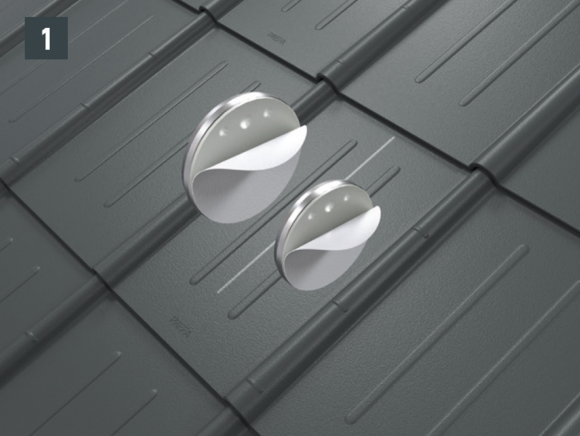

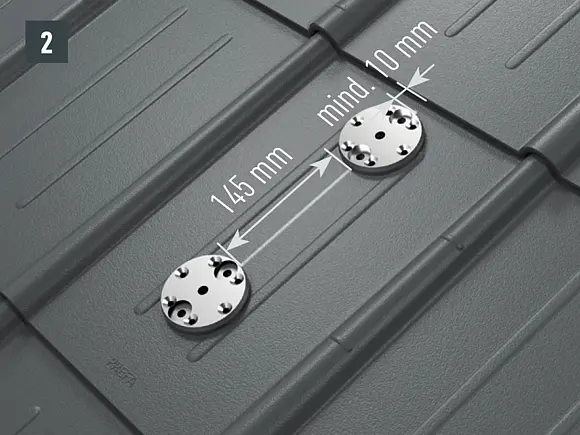

• Obilježite sredinu roženice. Gornja stopa (vanjski rub) trebala bi biti najmanje 10 mm udaljena od gornjeg falca. Pridržavajte se razmaka od 145 mm (mjereno s unutarnje strane) između dviju stopa (slika 1).
• Za pričvršćivanje na roženicu, rupe (Ø 8,5 mm) moraju biti simetrično u odnosu na os nosača planinskog snjegobrana (linija roženice) – pričvrsni vijci simetrično u odnosu na os roženice. Uklonite zaštitnu foliju sa stražnje strane stopa, postavite ih i zalijepite (slika 2).

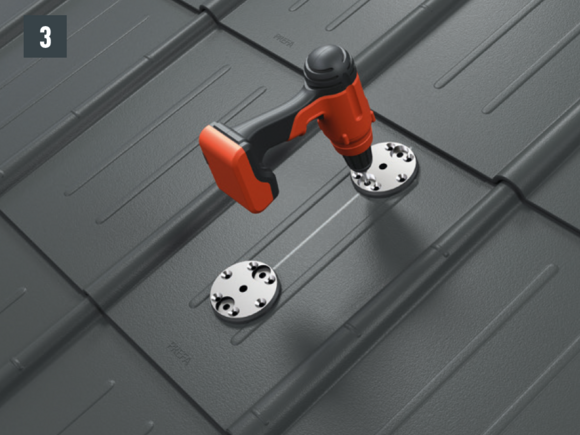

• U potkonstrukciji prethodno izbušite rupe za vijke svrdlom Ø 4,1 mm, dubina bušenja oko 50 mm (slika 3).

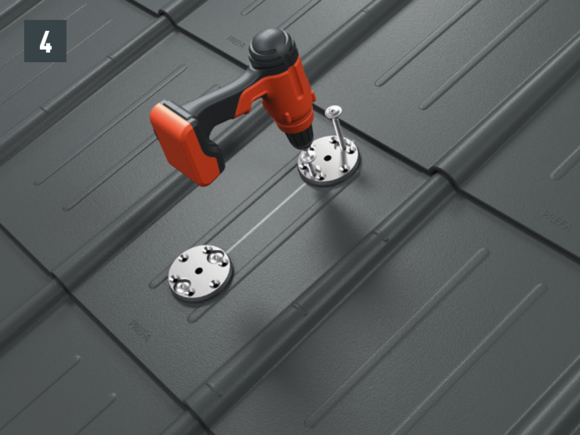

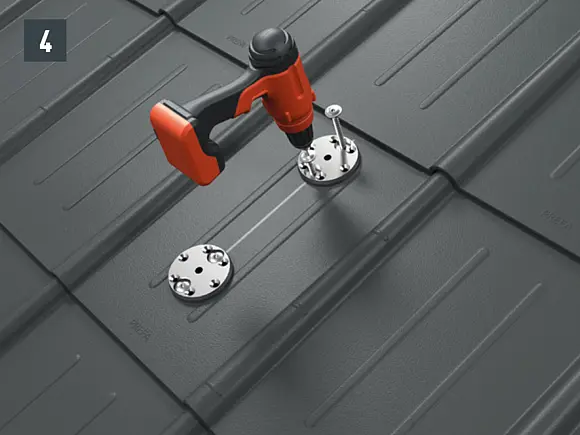

• Pričvrstite stope pomoću 2 Pričvrsna vijka 8 × 220 mm (za dvoslojnu konstrukciju) ili 8 × 120 mm (za jednoslojnu konstrukciju) na roženicu dok se površinska brtva ne pritisne na krovni pokrov / potkonstrukciju. Kod pravilne obrade, površinska brtva malo će se izbočiti (nastavak za bušilicu: torx TX40) (slika 4).

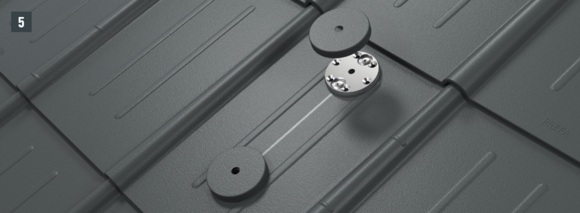

• Stavite (montirajte) pokrovne kape na stope (slika 5).

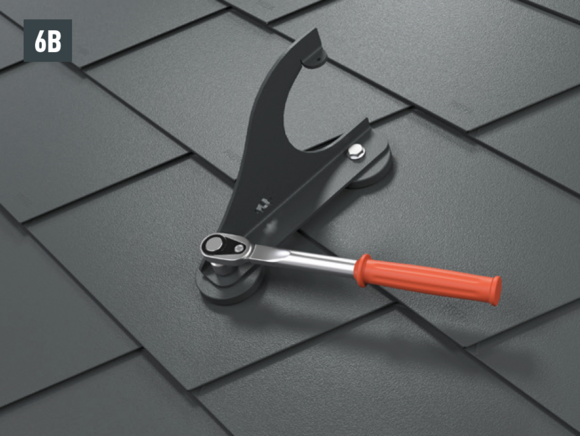

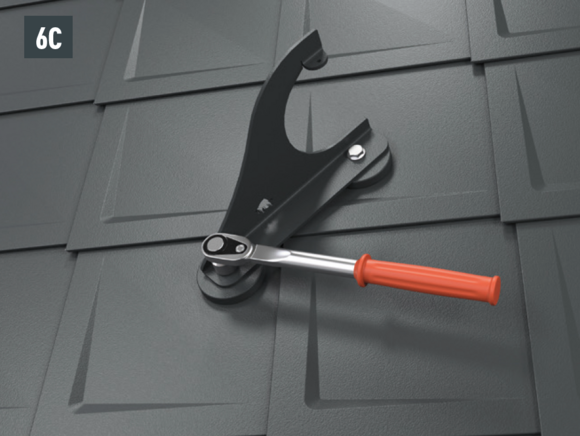

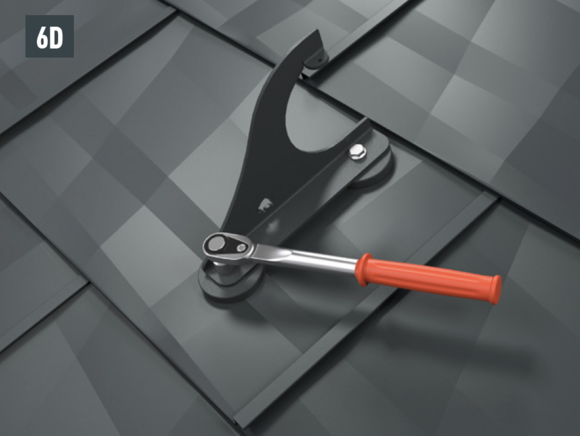

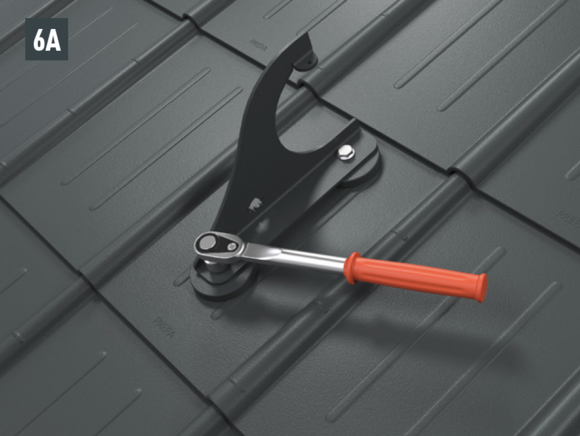

Montaža nosača planinskog snjegobrana pomoću dva šesterokutna vijka (M12) na stopama (širina otvora SW19, zakretni moment: 35 Nm) kod krovnih ploča (slika 6A), krovnih šindri (slika 6B), krovnih rombova (slika 6C), R.16 i FX.12 (slika 6D).

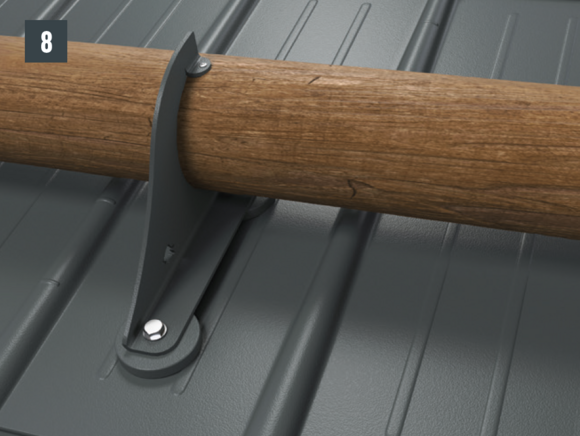

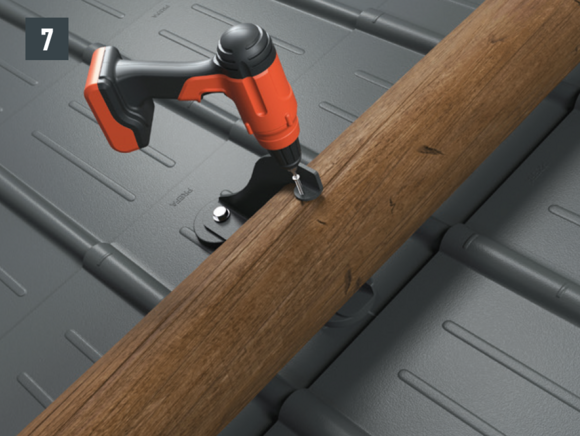

• Umetnite okrugle šipke od drva koje odgovaraju promjeru nosača planinskog snjegobrana (Ø otpr. 140 mm) i fiksirajte ih vijkom (5 × 60 mm). Prepust u rubnom području iznosi najviše 30 cm (slike 7 i 8).
