Smjer pokrivanja, pričvršćenje i polaganje

Polaganje fasadnih panela FX.12 vrši se zdesna nalijevo i u redovima (u horizontalnim redovima).

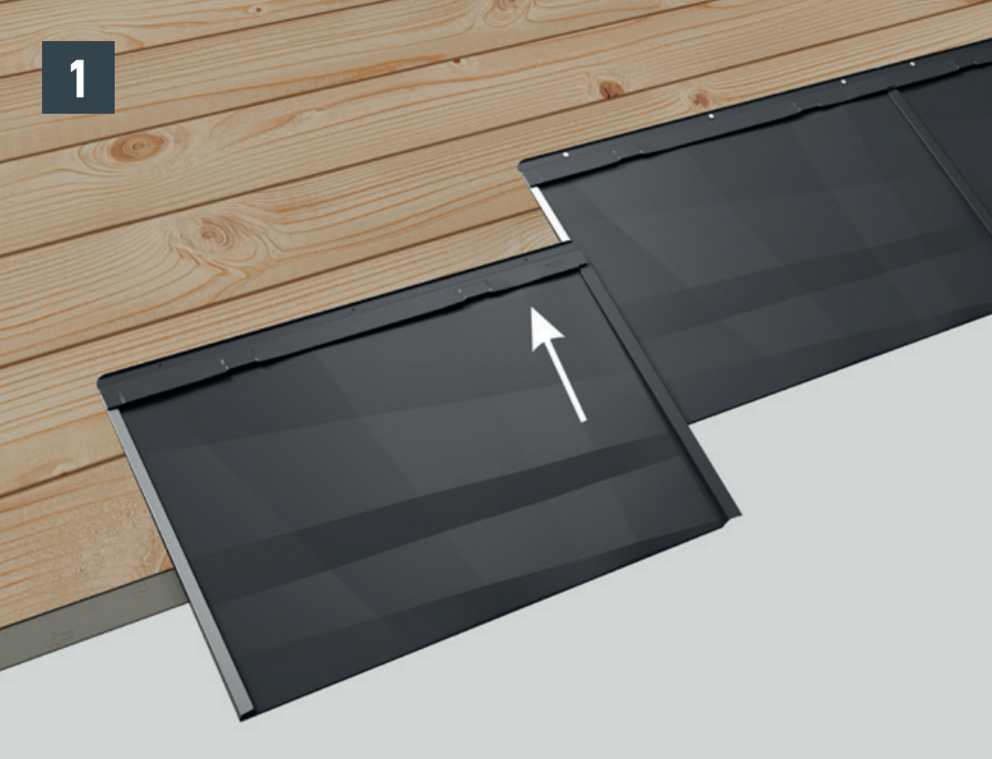

Namjestite fasadni panel FX.12 i umetnite ga u falceve. Lagano dodatno udarite donji rub panela drškom čekića (slika 1).

Lagano gurnite panel nalijevo (a da se pri tome ne izobliči kutni falc) i zatim ga poravnajte s horizontalnim vezivanjem odnosno s oznakom na početnoj traci.

Horizontalno vezivanje: 420 mm (počevši od gornjeg ruba prvog reda fasadnih panela FX.12).

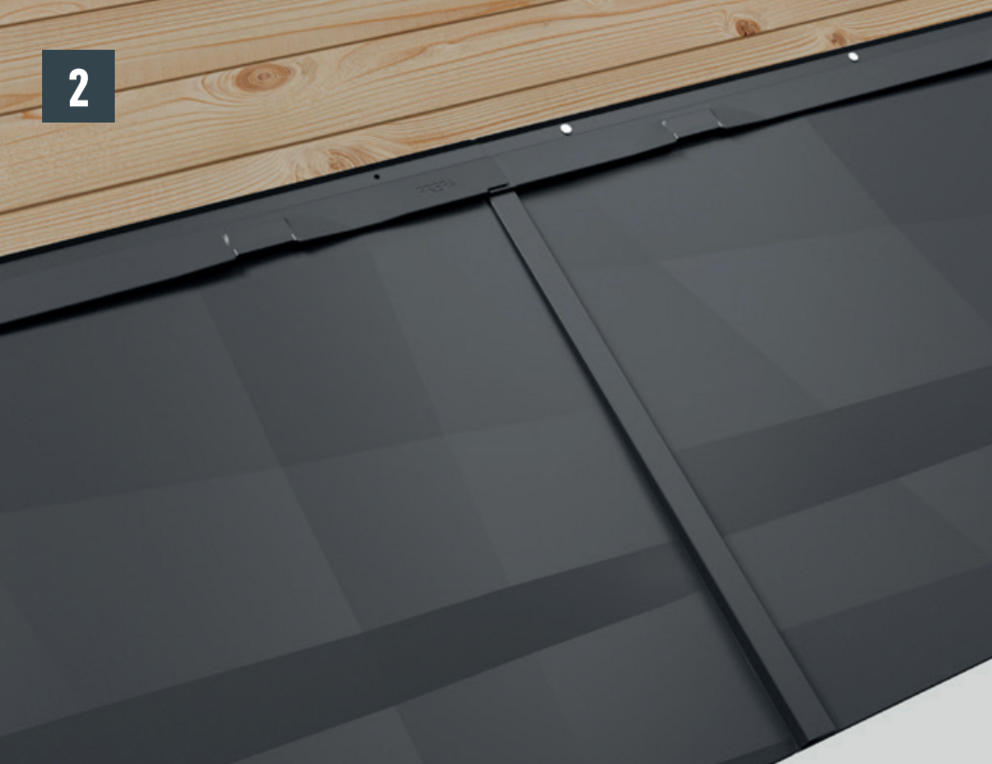

Pričvrstite svaki panel priloženim čavlima za krovnu ljepenku 2,8/25 (slika 2).

U područjima s posebnom opasnošću od oluja potrebno je izvršiti izračun opterećenja vjetrom i prilagoditi pričvršćenje u skladu s izračunom.

Osnovno pričvršćenje:

veliki FX.12 panel: 5 komada nazubljenih čavala

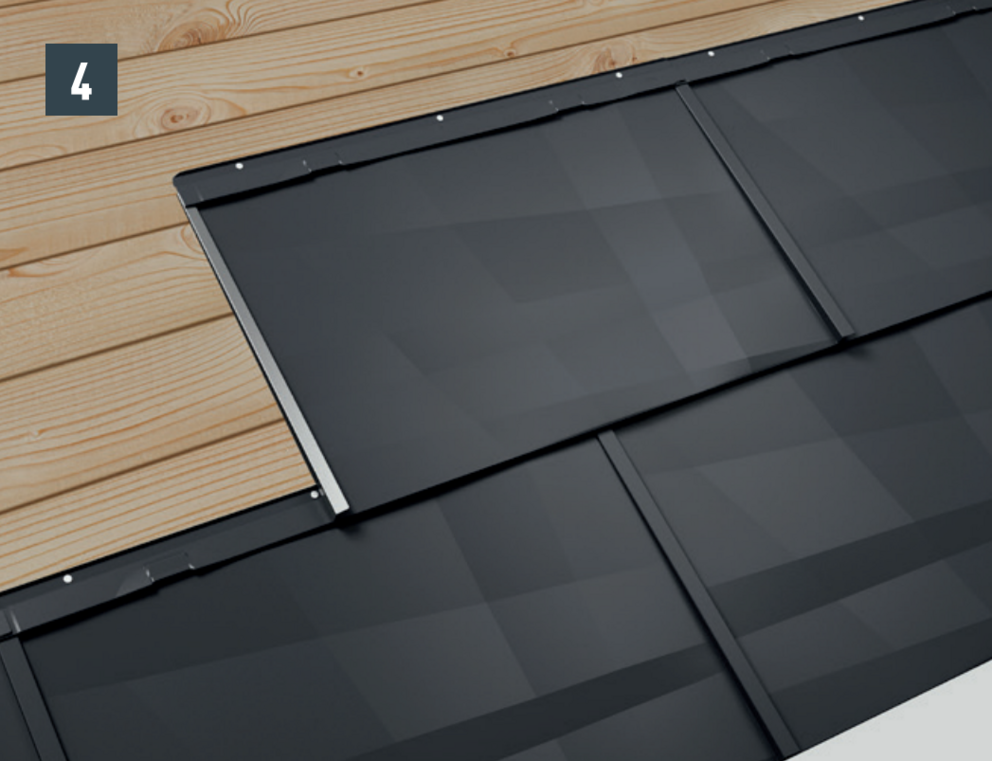

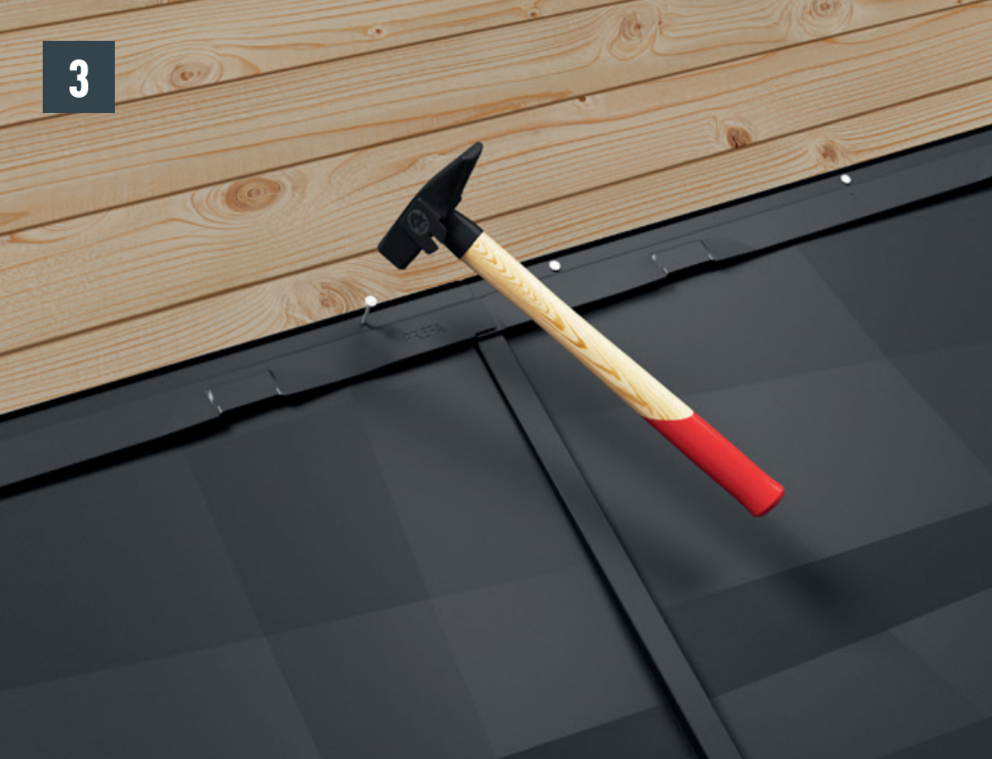

mali FX.12 panel: 3 komada čavala za krovnu ljepenku (slike 3 i 4)

Napomena

Kod dodatnog pričvršćenja mogu se koristiti pripremljene oznake.

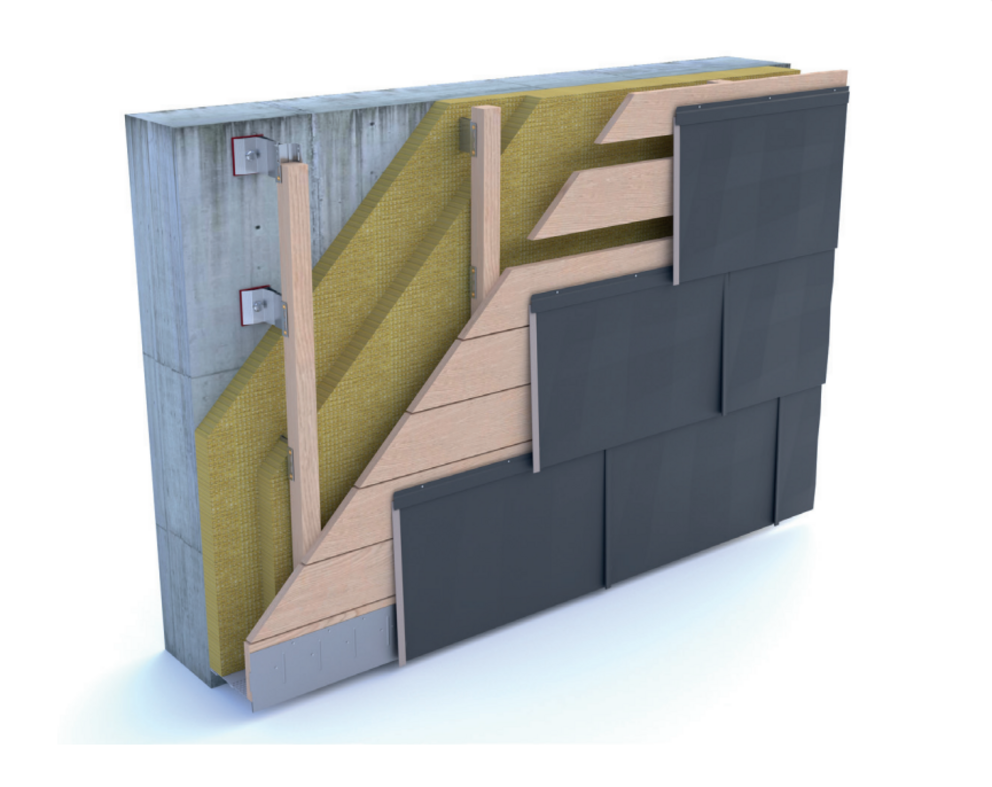

Fasadni panel FX.12 može se polagati i na nepotpunu oplatu (najmanje 24 mm). Pri polaganju nepotpune oplate pripazite da se ispod pričvrsne lajsne uvijek nalazi daska, kao i da se održava razmak letvi od 420 mm.

Polaganje na nepotpunu oplatu
