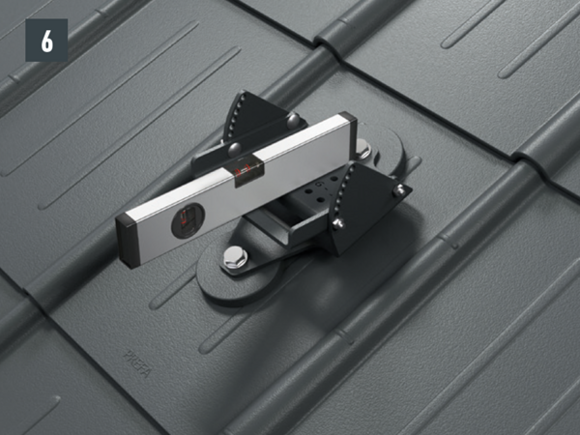

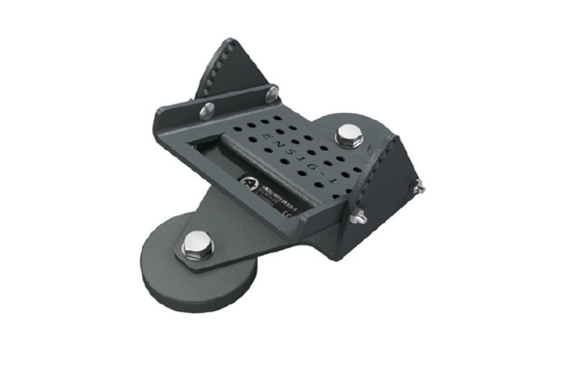

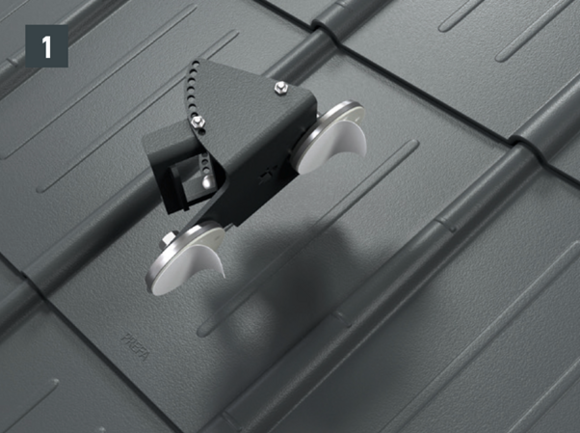

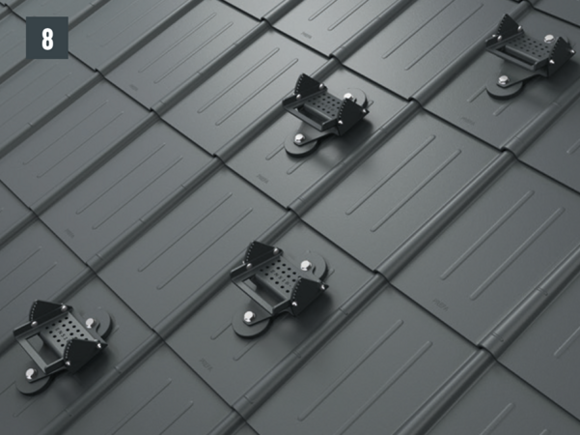

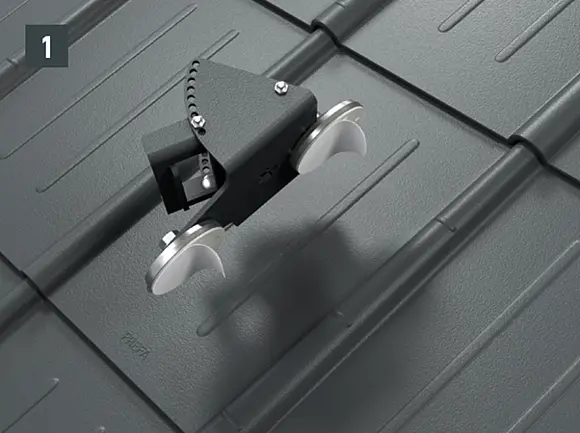

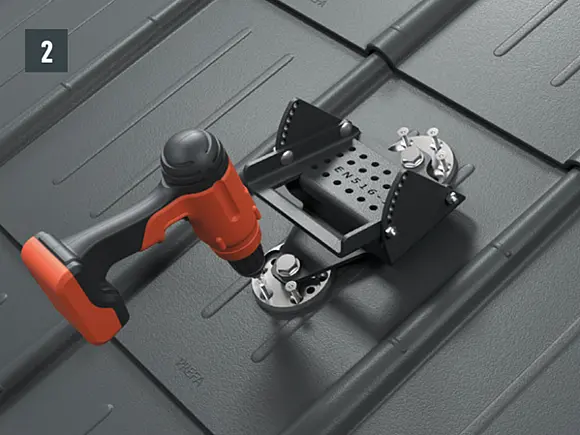

Pojedinačna stepenica građevinski je proizvod od aluminija za hodanje po krovovima, čvrsto je spojena na nosivu konstrukciju kosih krovova i po njoj je dopušteno hodati u svrhu pregleda, održavanja i popravka sustava iznad krovnih površina. Pojedinačna stepenica u skladu je s EN 516, klasa K1 i ne smije se koristiti kao sidrišna točka za osobnu zaštitnu opremu. Pogodna za nagibe krova od 12° do 60°.

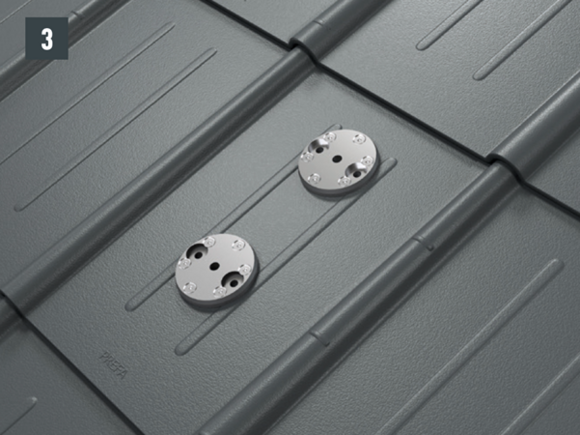

pojedinačna stepenica |
|
podloga |
Osnovni su uvjeti PREFA krovni sustav postavljen u skladu s PREFA smjernicama za polaganje i statički nosiva potkonstrukcija cijelom površinom (puna oplata debljine minimalno 24 mm). Razmak roženica smije iznositi maksimalno 1.000 mm. |
informacije o materijalu |
pojedinačna stepenica: aluminij AlMg1 H24, s = 5 mm |
Sigurnosne napomene
Prije uporabe mora se vizualno provjeriti ispravnost cijelog sustava za hodanje po krovu (npr. labavi vijčani spojevi, deformacija, istrošenost, oštećen krovni pokrov). Ako postoji bilo kakva sumnja u sigurno funkcioniranje sustava za hodanje po krovu, mora ga provjeriti stručna osoba (pisana dokumentacija).
Sustav smiju montirati ili koristiti samo osobe koje su upoznate s ovim uputama za uporabu, kao i s važećim lokalnim sigurnosnim propisima i koje su fizički odnosno psihički zdrave.
Ako se tijekom montaže pojave nejasnoće, potrebno je kontaktirati proizvođača.
Pojedinačna stepenica razvijena je za pristup krovu i ne smije se koristiti u druge svrhe. Nikada nemojte vješati teret na pojedinačnu stepenicu ili je koristiti kao sidrišnu točku za osobnu zaštitnu opremu.
Zdravstvena ograničenja (npr. problemi sa srcem i cirkulacijom, lijekovi, alkohol) mogu utjecati na sigurnost korisnika pri radu na visini.
Ako jačina vjetra premaši uobičajenu razinu, sigurnosni se sustavi više ne smiju koristiti.
Ne smiju se vršiti nikakve izmjene pojedinačne stepenice.
Napomena

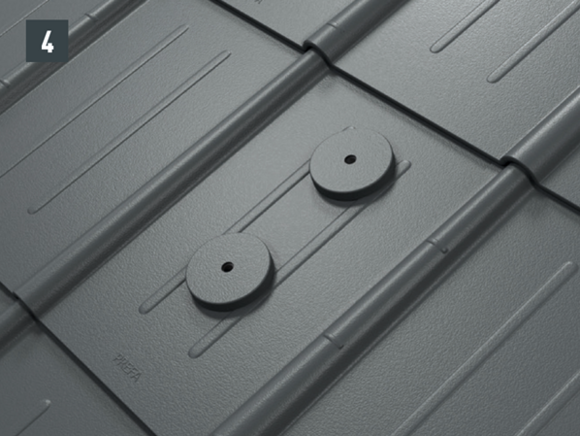

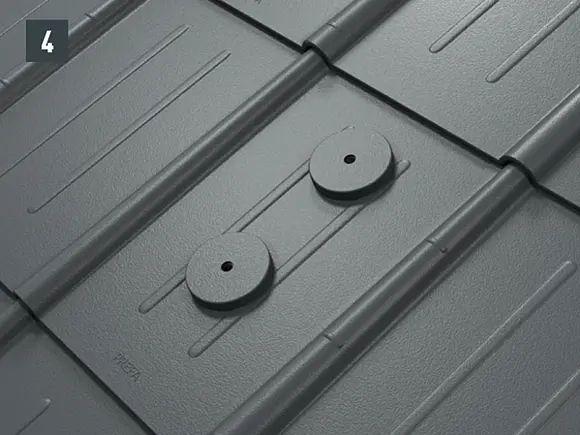

Kod svih PREFA krovnih sustava može biti potrebno ugraditi podložnu ploču (npr. ako je falc ili vrh vala u području
montaže). Pojedinačna stepenica ne postavlja se i ne pričvršćuje na falc ili vrh vala PREFA krovnog pokrova.
POZOR: Pridržavajte se područja montaže PREFA krovnih sustava.

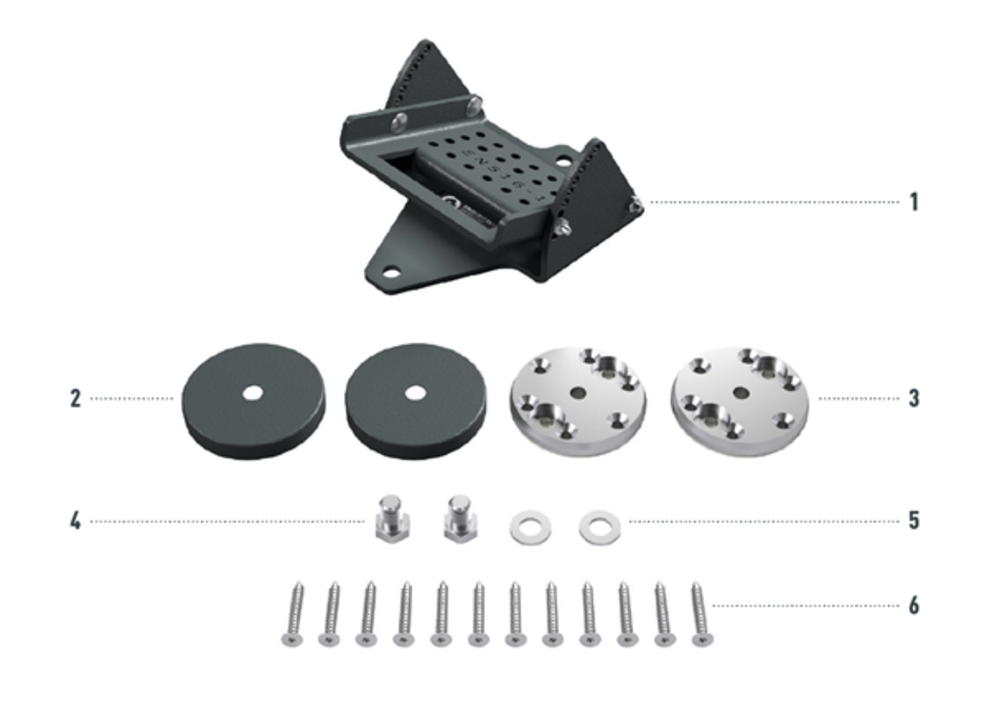

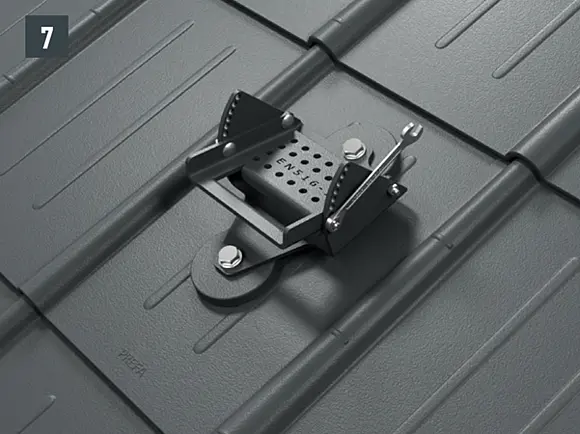

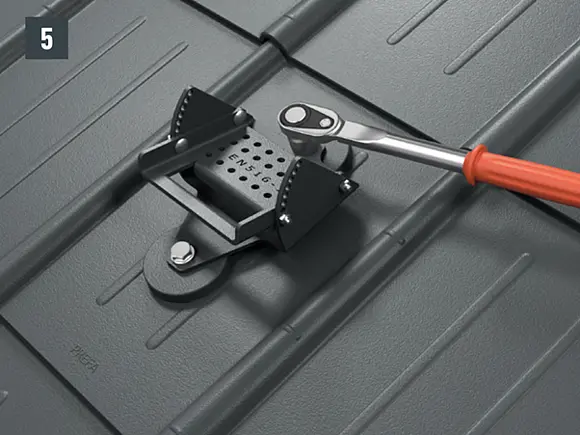

1 predmontirana pojedinačna stepenica |
4 2 šesterokutna vijka M12 × 16 mm |

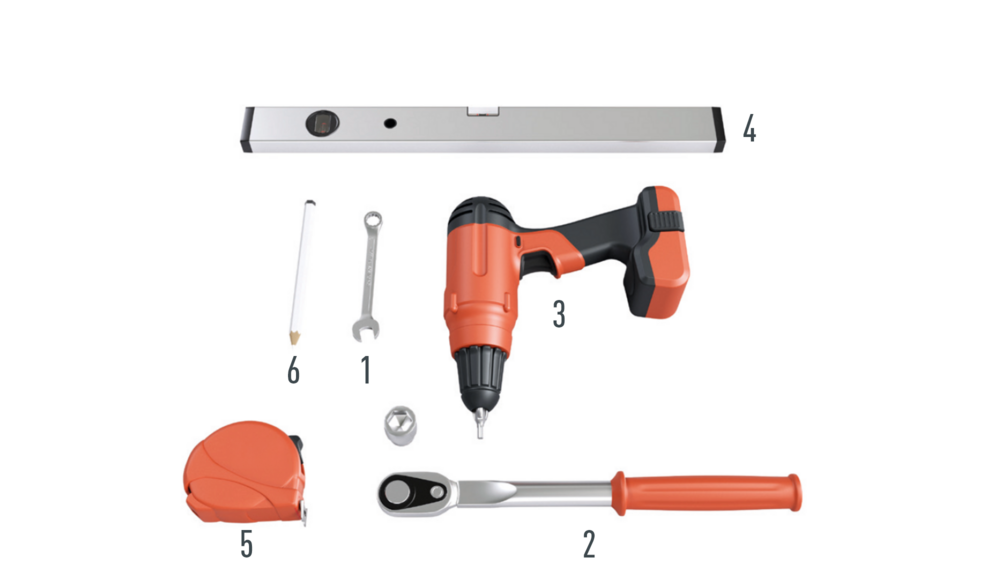

1 viličasti ključ sa širinom otvora SW10 |
4 libela |
Sustav nosača stepenice smije se koristiti samo za hodanje po krovovima, a ne kao sidrišna točka za osobnu zaštitnu opremu ili prihvat tereta. Nosač stepenice je u skladu s EN 516, razred K1, tip A. Pogodan za nagibe krova od 12° do 55°.

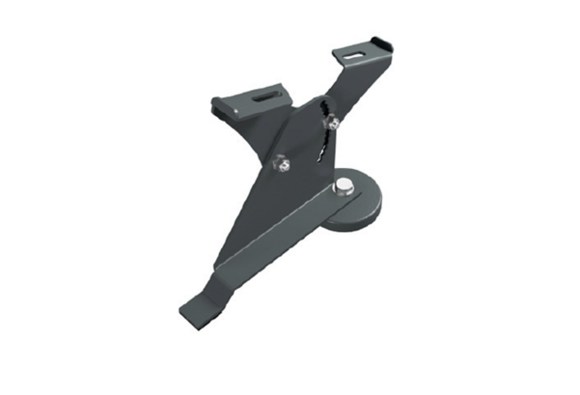

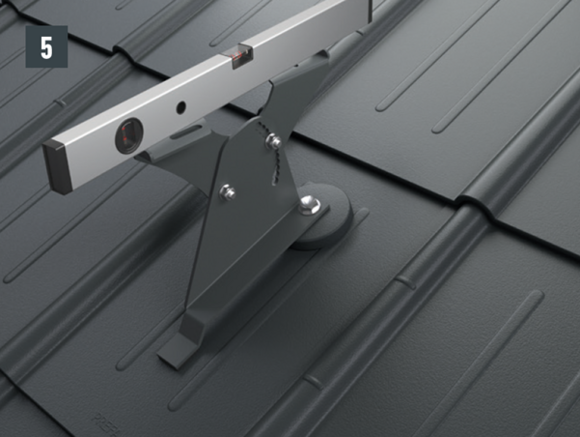

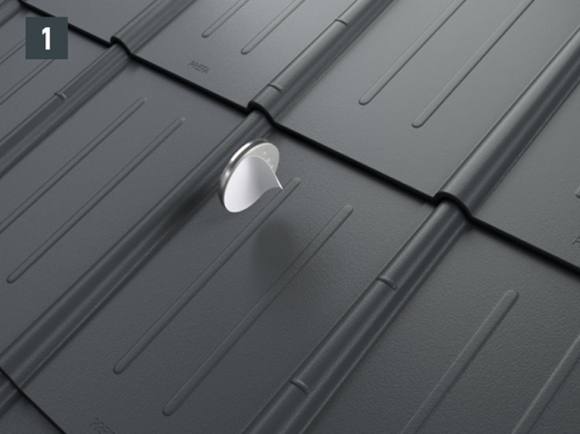

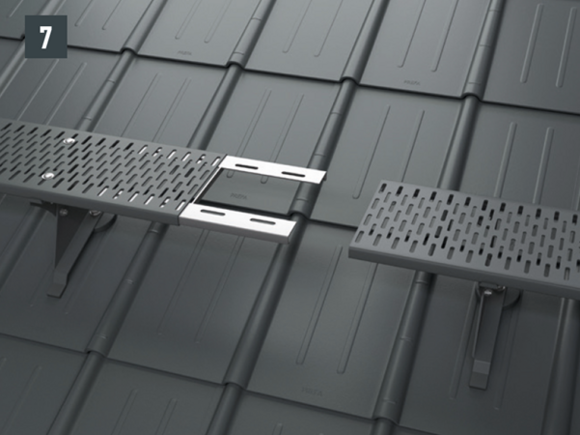

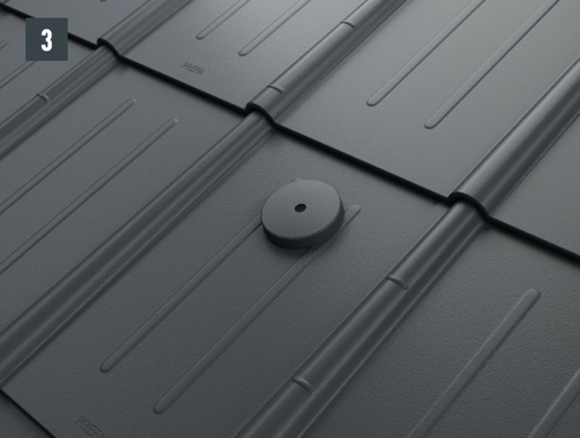

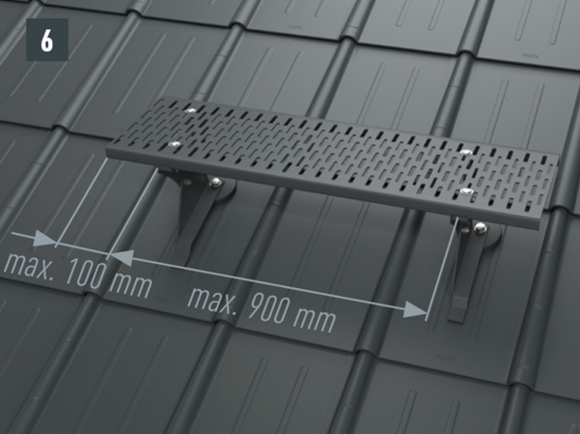

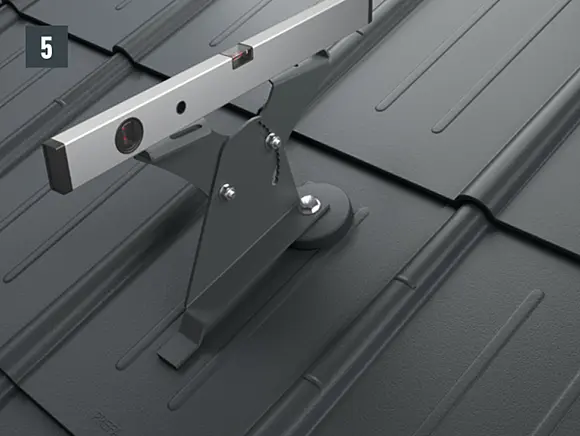

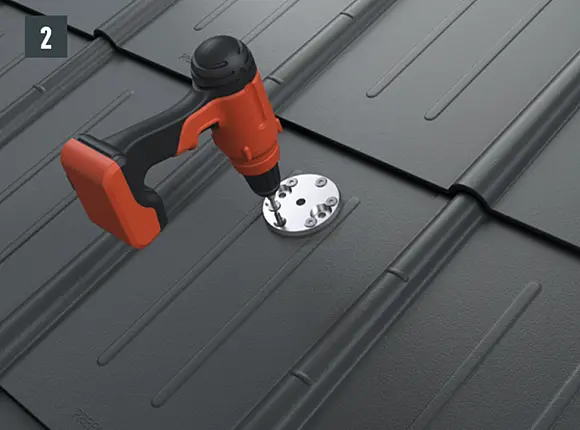

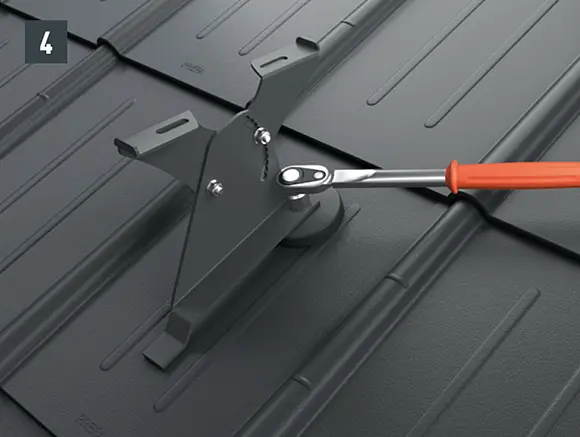

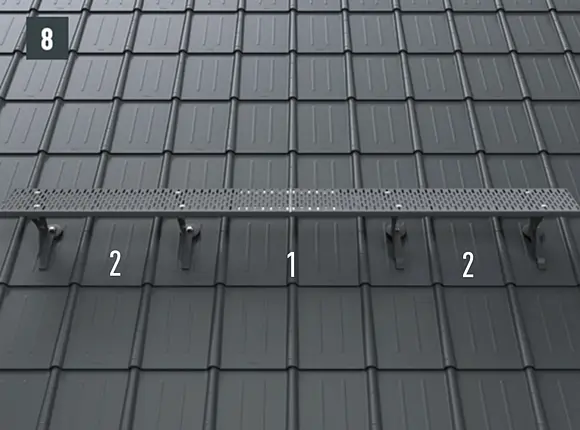

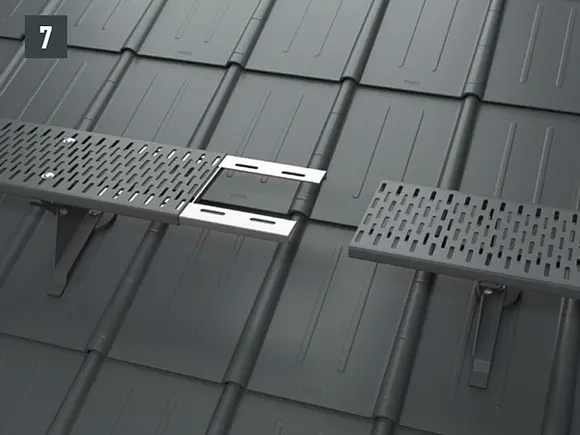

Nosač stepenice na jednoj stopi
podloga |
Osnovni su uvjeti PREFA krovni sustav postavljen u skladu s važećim normama / pravilima struke na punu oplatu od najmanje 24 mm i statički nosiva potkonstrukcija. Razmak roženica smije iznositi maksimalno 1.000 mm. Nosači stepenice moraju se montirati na oplatu pomoću isporučenih stopa. |
|---|---|
informacije o materijalu |
Materijal nosača stepenice |
Sigurnosne napomene
Montažu nosača stepenice na stope i stepenice smiju obavljati samo odgovarajuće, kvalificirane/stručne osobe koje su upoznate sa sustavom za hodanje po krovu, a u skladu s aktualnim stanjem tehnike.
Sustav smiju montirati ili koristiti samo osobe koje su upoznate s ovim uputama za uporabu, kao i s važećim lokalnim sigurnosnim propisima i koje su fizički odnosno psihički zdrave.
Zdravstvena ograničenja (npr. problemi sa srcem i cirkulacijom, lijekovi, alkohol) mogu utjecati na sigurnost korisnika pri radu na visini.
Ako se tijekom montaže pojave nejasnoće, potrebno je kontaktirati proizvođača.
Prije uporabe mora se vizualno provjeriti ispravnost cijelog sustava za hodanje po krovu (npr. labavi vijčani spojevi, deformacija, istrošenost, korozija, oštećeno povezivanje krova).
Ako postoji bilo kakva sumnja u sigurno funkcioniranje sustava za hodanje po krovu, mora ga ispitati stručna osoba (pisana dokumentacija).
Sustav nosača stepenice razvijen je za pristup krovu i ne smije se koristiti u druge svrhe.
Nikada nemojte vješati teret na sustav nosača stepenice ili ga koristiti kao sidrišnu točku za osobnu zaštitnu opremu.
Ne smiju se vršiti nikakve izmjene nosača stepenice.
Napomena
Kod svih PREFA krovnih sustava može biti potrebno ugraditi podložnu ploču (npr. ako je falc ili vrh vala u području montaže). Sustav nosača stepenice ne postavlja se i ne pričvršćuje na falc ili vrh vala PREFA krovnog pokrova.
POZOR: Pridržavajte se područja montaže PREFA krovnih sustava.

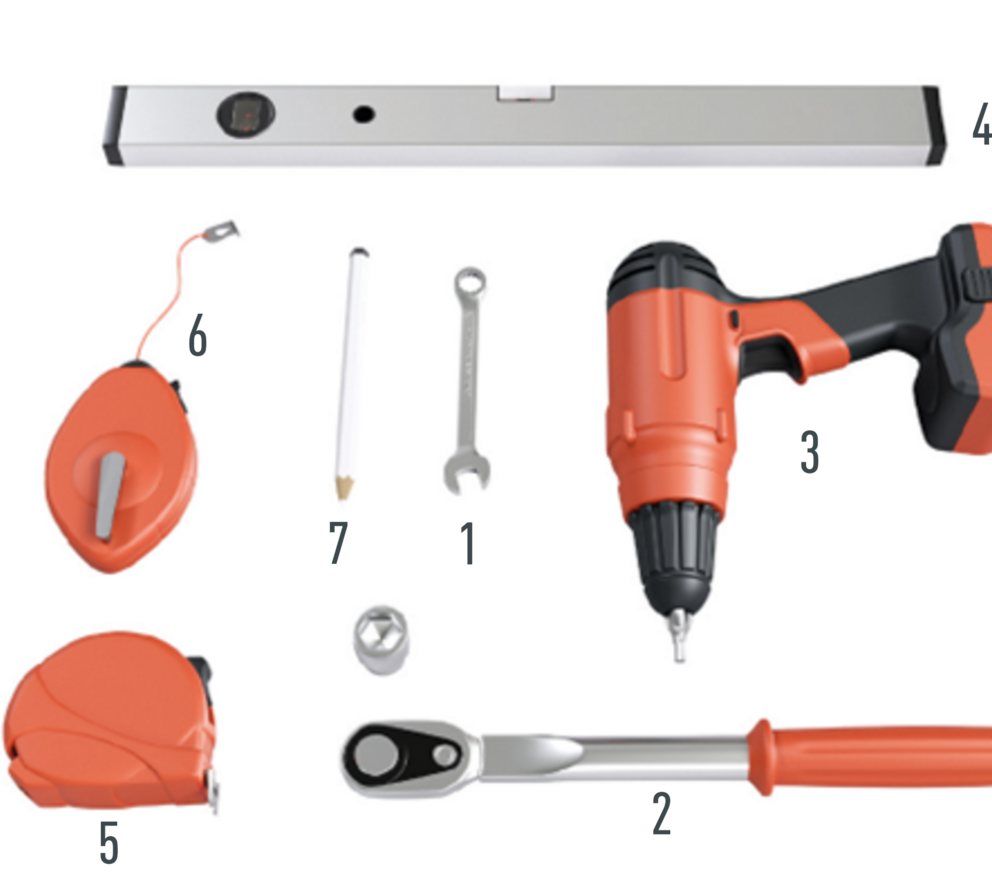

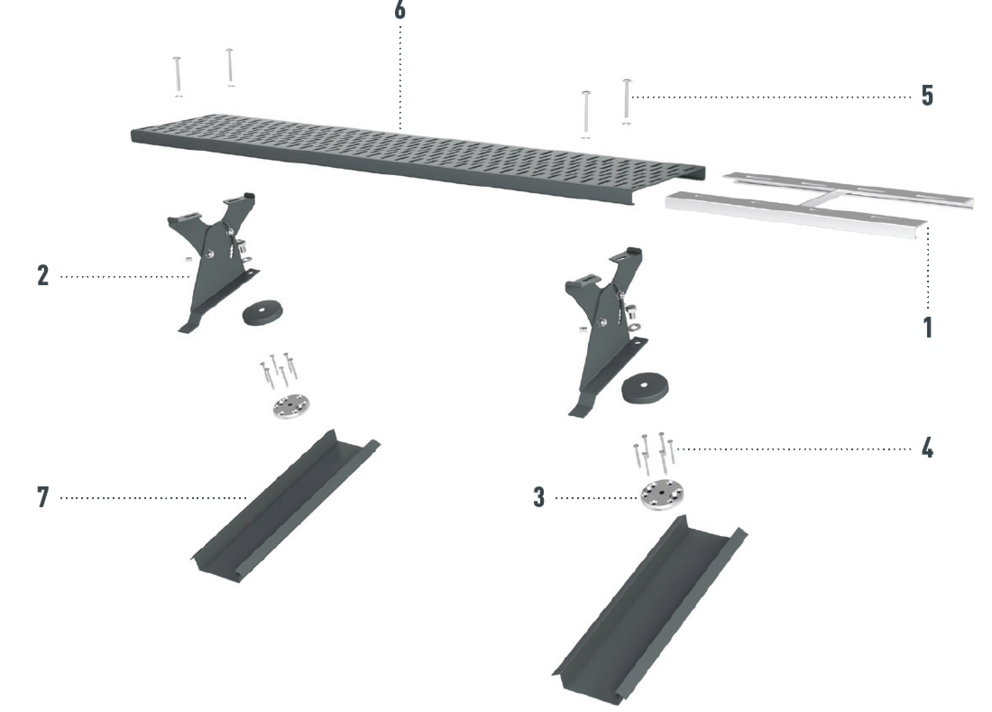

1 spojnica za stepenice uklj. pričvrsno sredstvo |
5 vijci M6 x 60 |
1 viličasti ključ sa širinom otvora SW10 |
5 metar |
Sustav nosača stepenice smije se koristiti samo za hodanje po krovovima, a ne kao sidrišna točka za osobnu zaštitnu opremu ili prihvat tereta. Nosač stepenice je u skladu s EN 516, razred K1, tip B. Prikladan za nagibe krova od 12° do 55°.

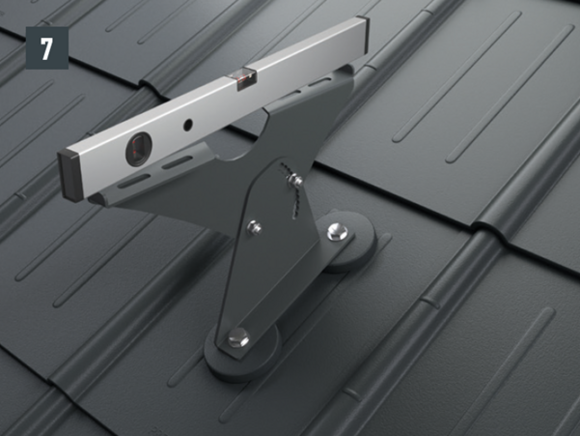

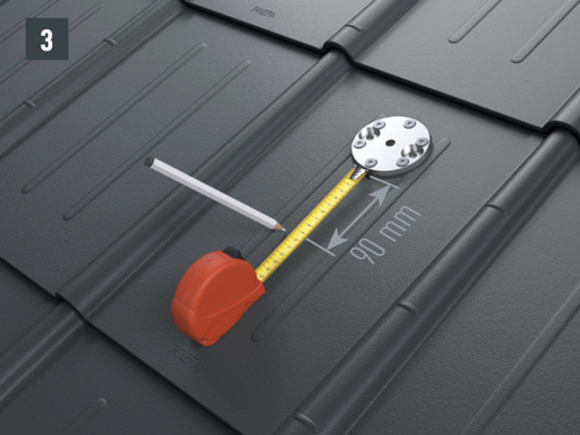

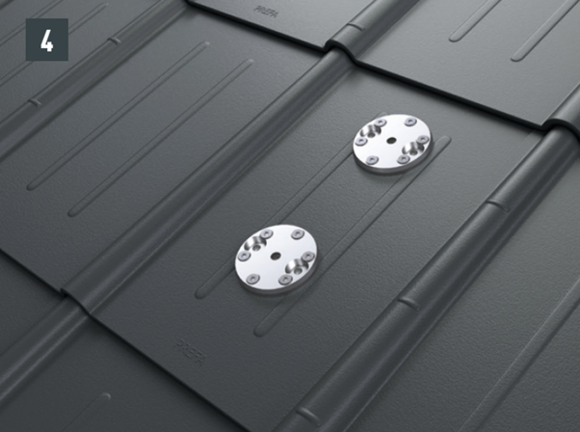

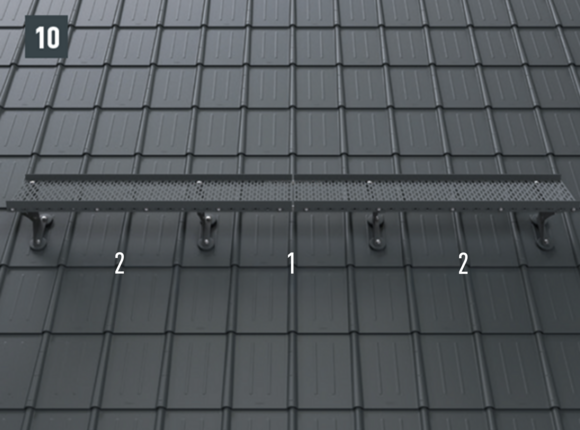

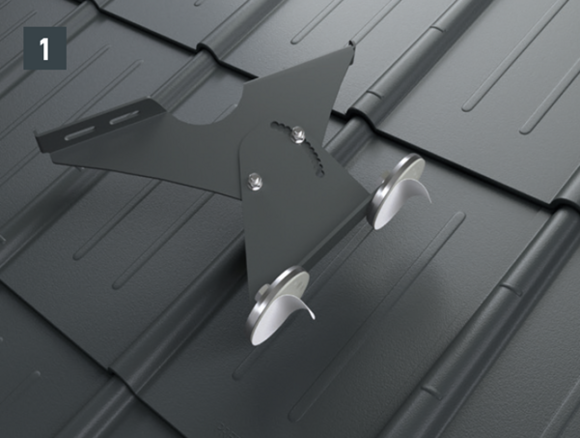

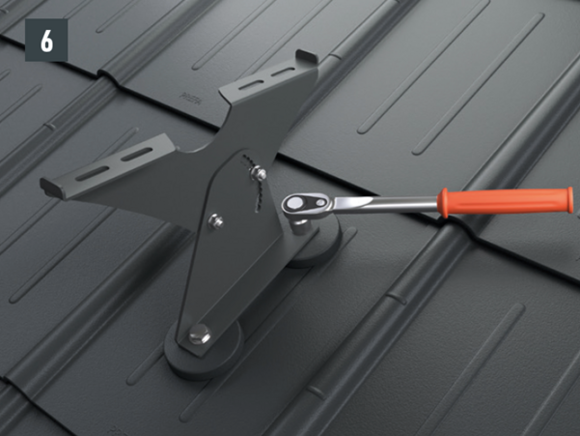

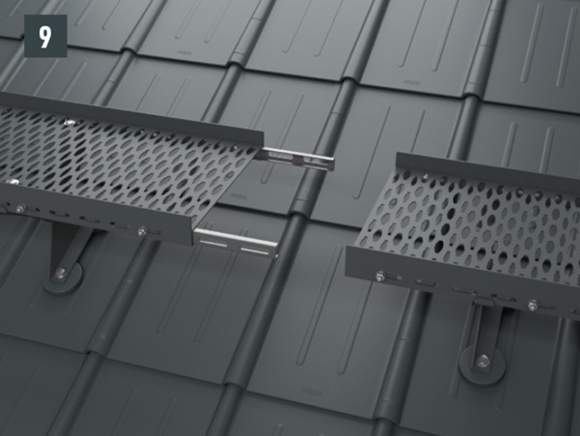

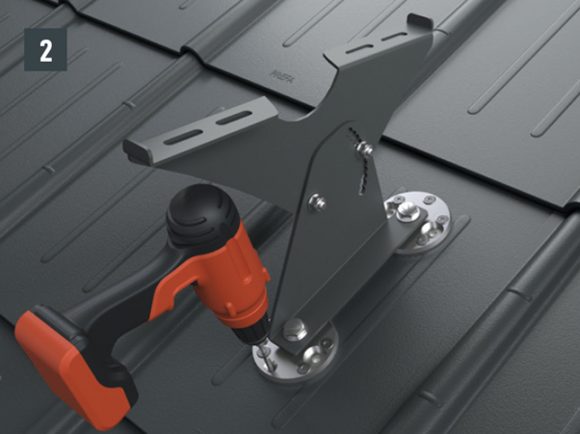

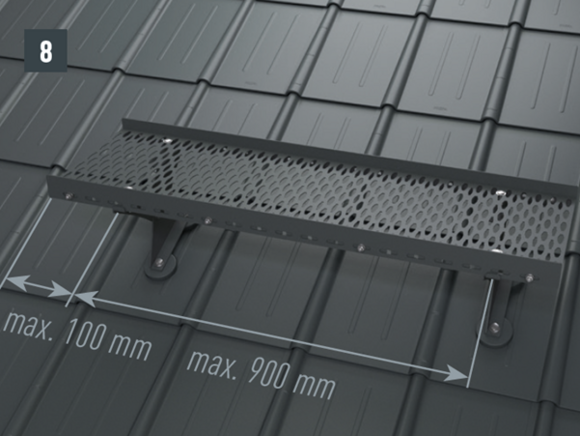

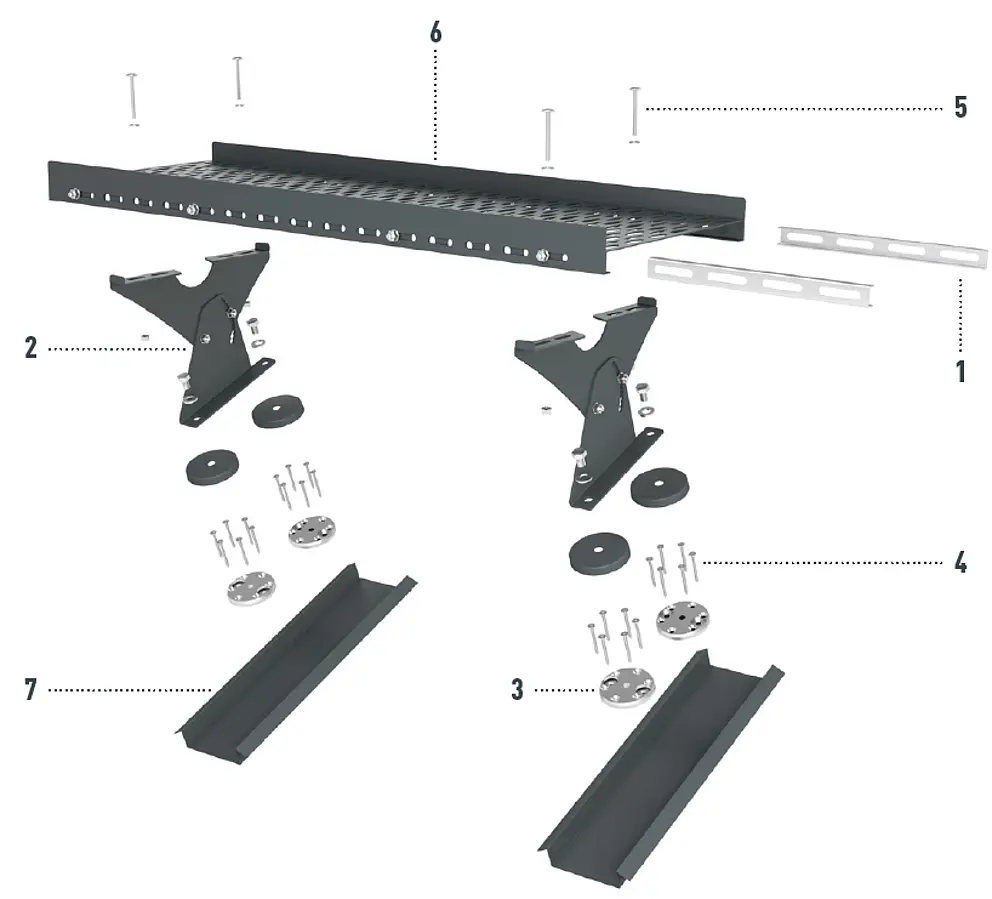

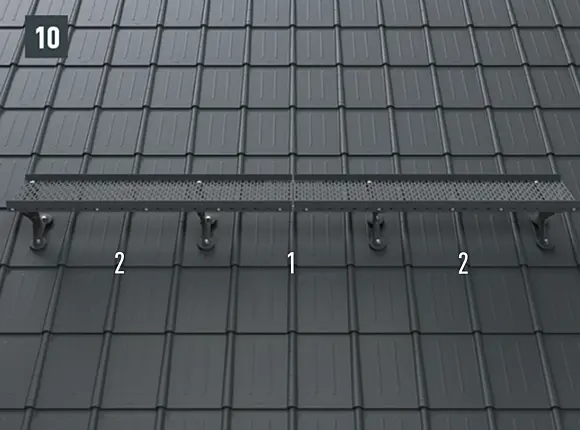

Nosač stepenice na dvije stope
podloga |
Osnovni su uvjeti PREFA krovni sustav postavljen u skladu s važećim normama / pravilima struke na punu oplatu od najmanje 24 mm i statički nosiva potkonstrukcija. Razmak roženica smije iznositi maksimalno 1.000 mm. Nosači stepenice moraju se montirati na oplatu pomoću isporučenih stopa. |
|---|---|
informacije o materijalu |
Materijal nosača stepenice |
Sigurnosne napomene
Montažu nosača stepenice na stope i stepenice smiju obavljati samo odgovarajuće, kvalificirane/stručne osobe koje su upoznate sa sustavom za hodanje po krovu, a u skladu s aktualnim stanjem tehnike.
Sustav smiju montirati ili koristiti samo osobe koje su upoznate s ovim uputama za uporabu, kao i s važećim lokalnim sigurnosnim propisima i koje su fizički odnosno psihički zdrave.
Zdravstvena ograničenja (npr. problemi sa srcem i cirkulacijom, lijekovi, alkohol) mogu utjecati na sigurnost korisnika pri radu na visini.
Ako se tijekom montaže pojave nejasnoće, potrebno je kontaktirati proizvođača.
Prije uporabe mora se vizualno provjeriti ispravnost cijelog sustava za hodanje po krovu (npr. labavi vijčani spojevi, deformacija, istrošenost, korozija, oštećeno povezivanje krova).
Ako postoji bilo kakva sumnja u sigurno funkcioniranje sustava za hodanje po krovu, mora ga ispitati stručna osoba (pisana dokumentacija).
Sustav nosača stepenice razvijen je za pristup krovu i ne smije se koristiti u druge svrhe.
Nikada nemojte vješati teret na sustav nosača stepenice ili ga koristiti kao sidrišnu točku za osobnu zaštitnu opremu.
Ne smiju se vršiti nikakve izmjene nosača stepenice.
Napomena
Kod svih PREFA krovnih sustava može biti potrebno ugraditi podložnu ploču (npr. ako je falc ili vrh vala u području montaže). Sustav nosača stepenice ne postavlja se i ne pričvršćuje na falc ili vrh vala PREFA krovnog pokrova.
POZOR: Pridržavajte se područja montaže PREFA krovnih sustava.

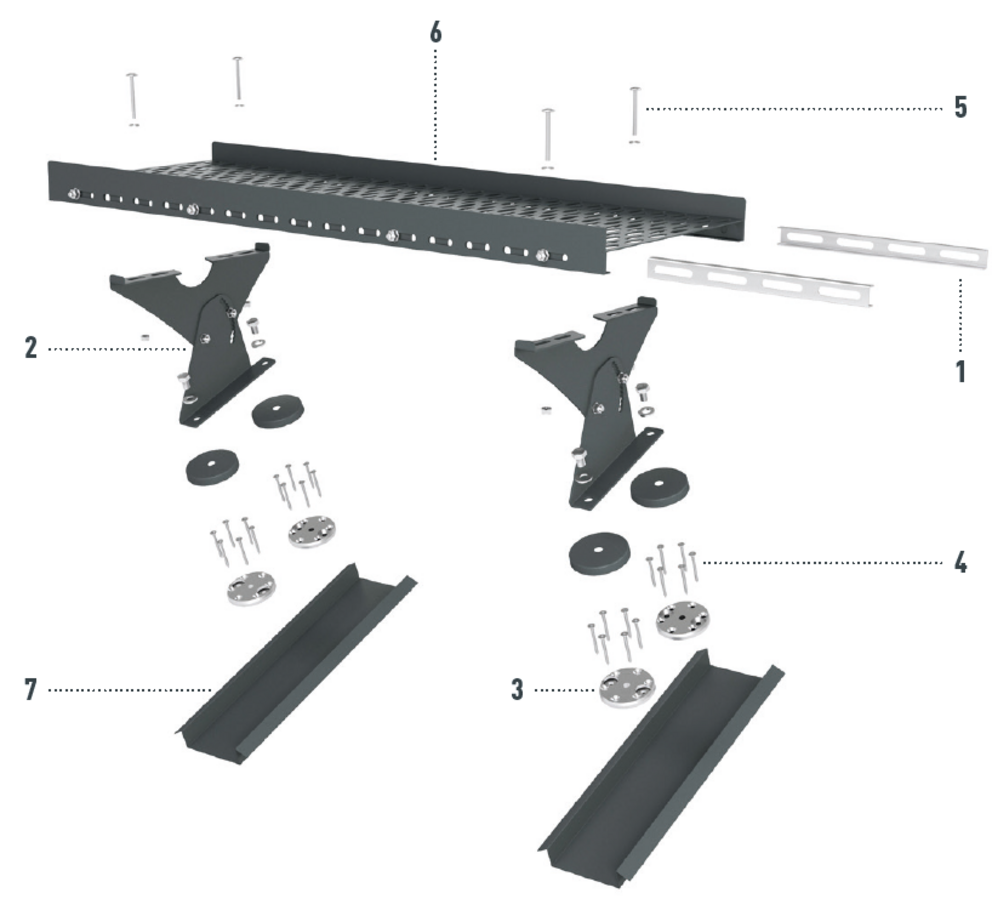

1 spojnica za stepenice uklj. pričvrsno sredstvo |
5 vijci M6 x 60 |

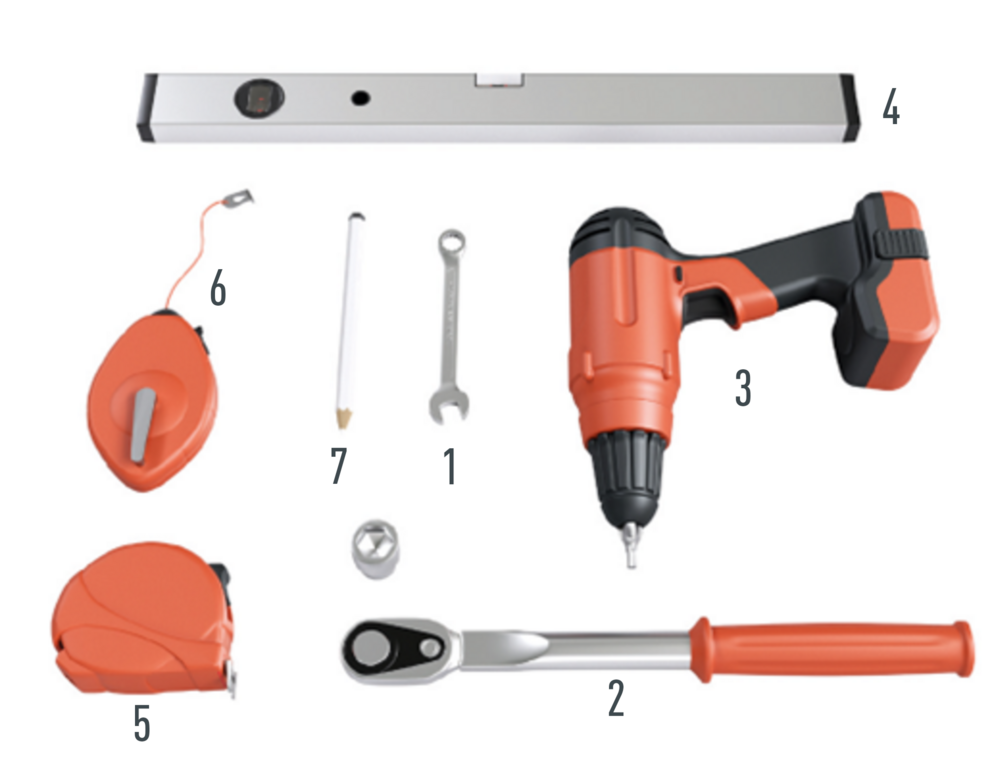

1 viličasti ključ sa širinom otvora SW10 |
5 metar |
prema EN 517 B
Kao sidrište na strmom krovu za jednu osobu s osobnom zaštitnom opremom i usporivačem pada u skladu s EN 355. Prikladna za vješanje krovopokrivačkih ljestvi i za pričvršćenje krovopokrivačkih stolica. Nikada nemojte vješati nedefinirane terete na sigurnosni sustav. Krovna sigurnosna kuka ispitana je za ugradnju na krov prema EN 517:2006 tip B (-y) u svim smjerovima opterećenja (također u smjeru –y = smjer sljemena). Ne zaboravite fotodokumentaciju profesionalnog pričvršćenja na građevinu.

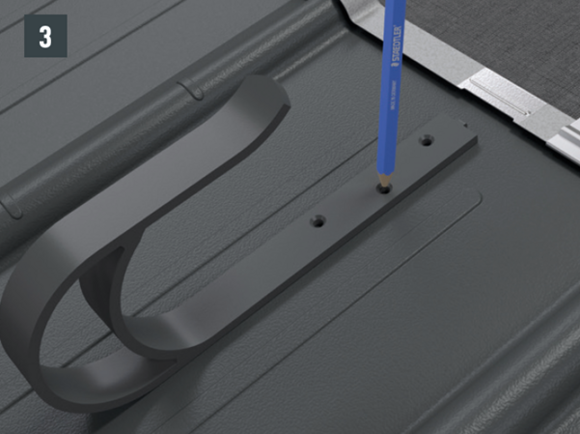

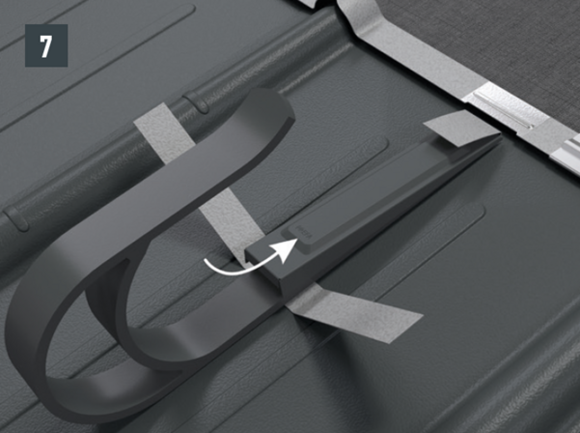

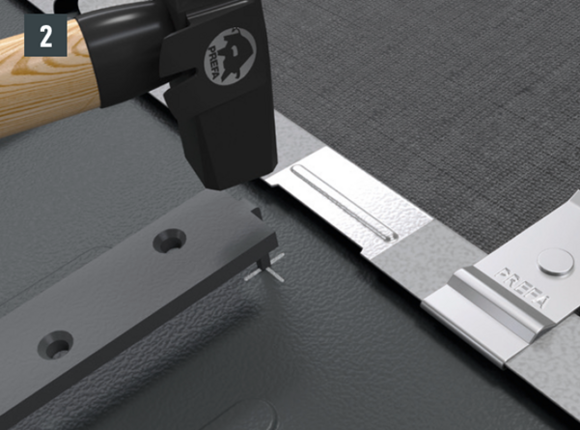

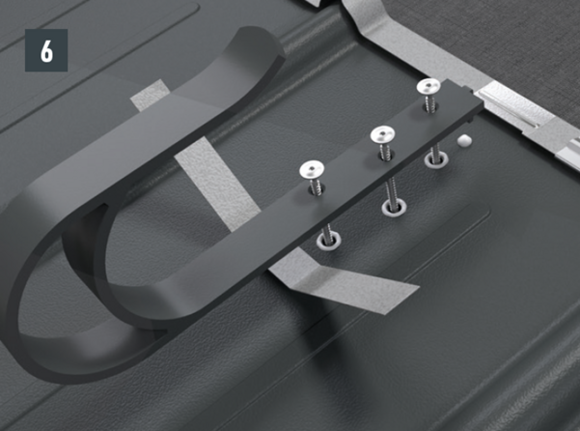

Krovna sigurnosna kuka
podloga |
Osnovni su uvjeti PREFA krovni sustav postavljen u skladu s važećim normama / pravilima struke na punu oplatu od najmanje 24 mm i statički nosiva potkonstrukcija. Najmanji presjek roženica: 80 × 100 mm. |
|---|---|
Materijal |
krovna sigurnosna kuka od čelika koji je pocinčan i plastificiran pokrovna kapa i traka: Aluminij 3005 (AlMn1Mg0.5) u skladu s EN 573-3, pričvrsni vijci: HBS Komprex S-20 8 ×220/100 + R T/40 ZnNi C4, HBS Komprex S-20 8 ×120/80 + R T/40 ZnNi C4 |
Sigurnosne napomene
Montažu krovnih sigurnosnih kuka smiju obavljati samo odgovarajuće, kvalificirane/stručne osobe koje su upoznate sa sustavom za sigurnost na krovu, a u skladu s aktualnim stanjem tehnike.
Krovne sigurnosne kuke smiju montirati ili koristiti samo osobe koje su upoznate s ovim uputama za uporabu, kao i s važećim lokalnim sigurnosnim propisima i koje su fizički odnosno psihički zdrave i obučene za rad s osobnom zaštitnom opremom (OZO).
Sidrišnu točku treba planirati, montirati i koristiti tako da pad preko ruba nije moguć ako se pravilno koristi OZO. Neophodno je poštovati odgovarajuće propise o sprječavanju nezgoda dotične zemlje.
Sidrišna točka na krovu namijenjena je za opterećenja u svim smjerovima paralelno s montažnom površinom.
Pri pristupu sustavu osiguranja na krovu potrebno je dokumentirati položaje sidrenih naprava na nacrtima (npr. skica pogleda odozgo na krov).
Prije uporabe mora se vizualno provjeriti ispravnost cijelog sustava osiguranja (npr. labavi vijčani spojevi, deformacija, istrošenost, korozija, oštećeno povezivanje krova). Ako postoji bilo kakva sumnja u sigurno funkcioniranje sustava osiguranja, mora ga ispitati stručna osoba (pisana dokumentacija).
Cjelokupnu sigurnosnu napravu najmanje jednom godišnje mora ispitati stručna osoba.
Nakon opterećenja uslijed pada, cijeli sustav osiguranja mora se isključiti iz daljnje uporabe i mora ga ispitati stručnjak.
Eventualno je potrebno zamijeniti krovne sigurnosne kuke. Ne smiju se vršiti nikakve izmjene sustava sidrenih naprava.
Napomena

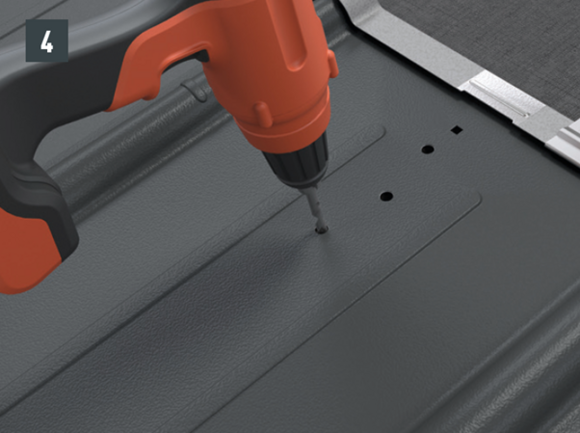

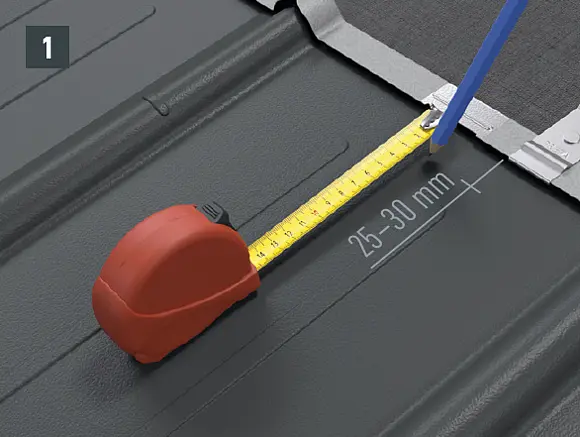

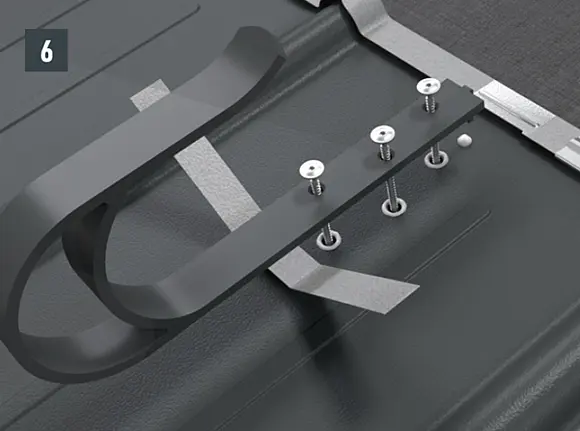

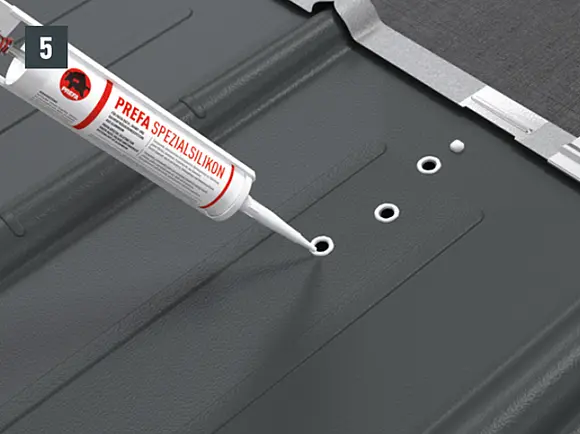

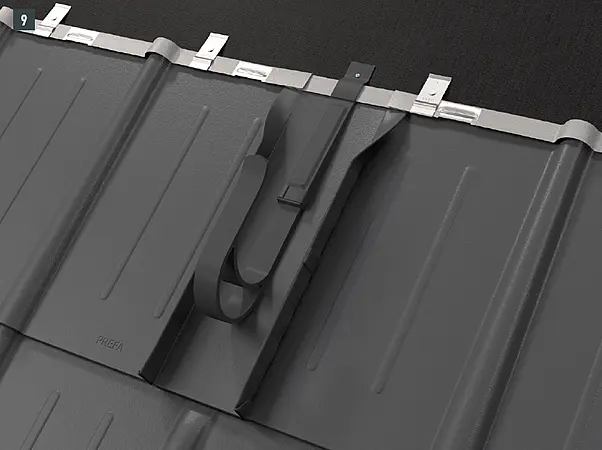

Potrebno je pridržavati se PREFA smjernica za polaganje, važećih normi i pravila struke. Montaža krovnih sigurnosnih kuka vrši se na sredinu roženica pomoću isporučenih vijaka.
Dubina prodiranja originalnih pričvrsnih vijaka u nosivu potkonstrukciju (roženicu) mora iznositi najmanje 80 mm. Kod krovnog romba 29 × 29, krovnog romba 44 × 44 i krovnih šindri potrebna je ugradnja podložne ploče.

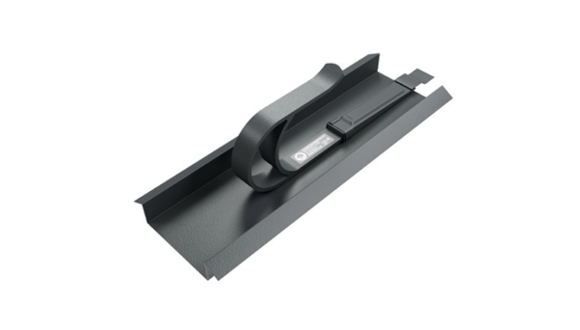

Kod krovne ploče, krovne ploče R.16 i krovnog panela FX.12 može biti potrebno ugraditi podložnu ploču (npr. ako je falc ili vrh vala u području roženica).
POZOR: Pridržavajte se područja montaže PREFA krovnih sustava.

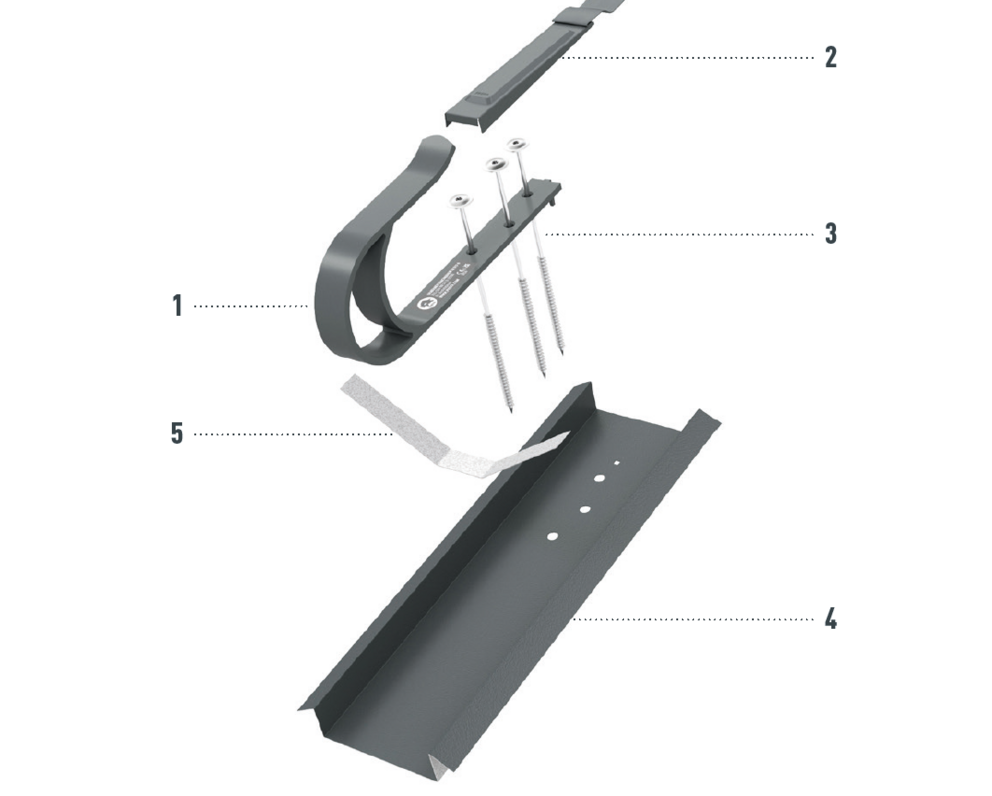

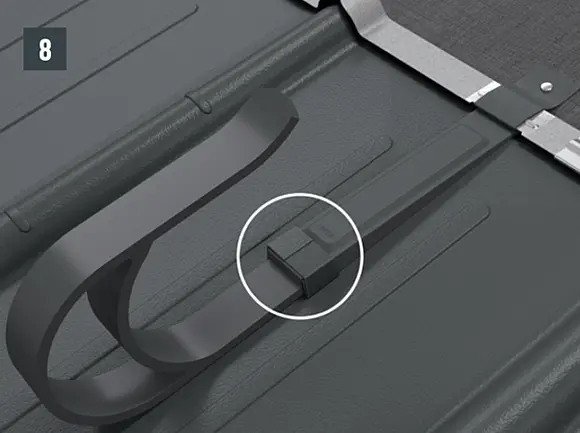

1 krovna sigurnosna kuka EN 517 B |
4 eventualno podložna ploča (kod PREFA krovnih rombova i krovnih šindri uvijek potrebna) |
Kao sidrište na strmom krovu za jednu osobu s osobnom zaštitnom opremom i usporivačem pada u skladu s EN 355. Prikladna za vješanje krovopokrivačkih ljestvi i za pričvršćenje krovopokrivačkih stolica. Ne zaboravite fotodokumentaciju profesionalnog pričvršćenja na građevinu.

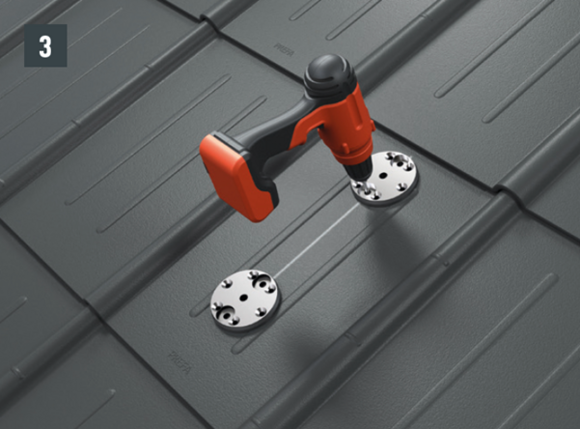

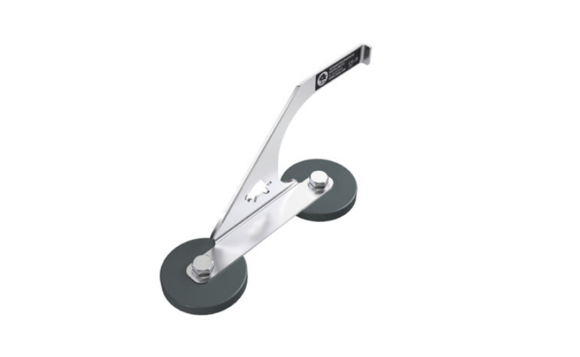

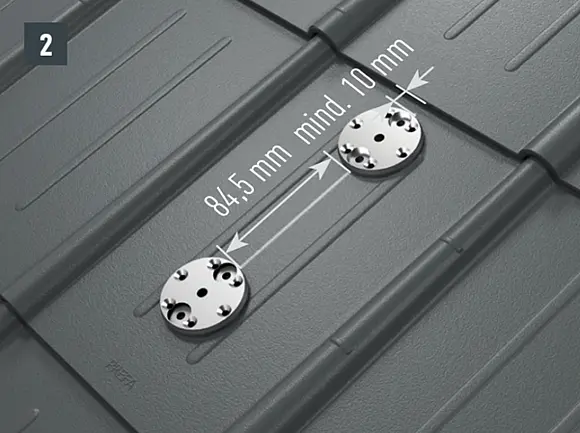

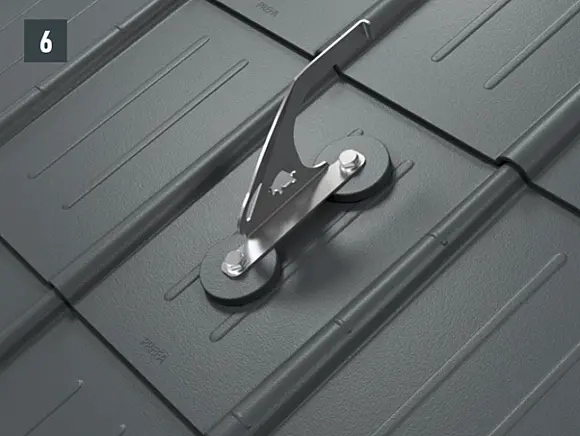

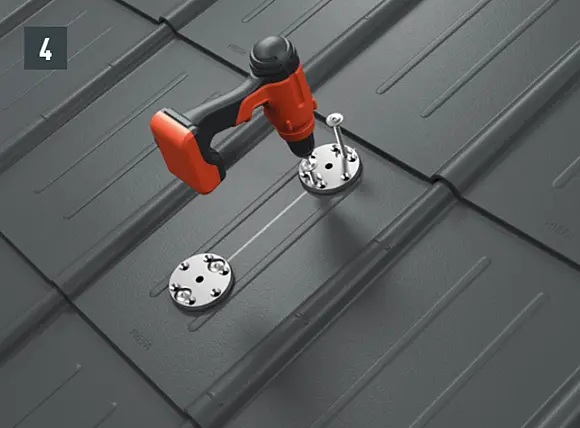

Krovna sigurnosna kuka na stopama
podloga |
Osnovni uvjet za pravilnu/stručnu montažu PREFA je krovni sustav postavljen u skladu s važećim normama / pravilima struke i statički nosiva drvena potkonstrukcija (roženice najmanje 8/8 cm s punom oplatom od najmanje 24 mm, kod toplinske izolacije iznad roženica najmanje 10 × 14 cm). |
|---|---|
Materijal |
krovna sigurnosna kuka: nehrđajući čelik 1.4301 |
Sigurnosne napomene
Prije uporabe mora se vizualno provjeriti ispravnost cijelog sustava osiguranja (npr. labavi vijčani spojevi, deformacija, istrošenost, oštećen krovni pokrov). Ako postoji bilo kakva sumnja u sigurno funkcioniranje sustava za hodanje po krovu, mora ga provjeriti stručna osoba (pisana dokumentacija).
Krovne sigurnosne kuke na stopama smiju montirati ili koristiti samo osobe koje su upoznate s ovim uputama za uporabu, kao i s važećim lokalnim sigurnosnim propisima i koje su fizički odnosno psihički zdrave i obučene za rad s osobnom zaštitnom opremom (OZO).
Montažu krovnih sigurnosnih kuka na stope smiju obavljati samo odgovarajuće, kvalificirane/stručne osobe koje su upoznate sa sustavom za hodanje po krovu, a u skladu s aktualnim stanjem tehnike.
Sustav osiguranja treba planirati, montirati i koristiti tako da pad preko ruba nije moguć ako se pravilno koristi OZO. Neophodno je poštovati odgovarajuće propise o sprječavanju nezgoda dotične zemlje.
Pri pristupu sustavu osiguranja na krovu potrebno je dokumentirati položaje krovnih sigurnosnih kuka na nacrtima (npr. skica pogleda odozgo na krov).
Cjelokupnu sigurnosnu napravu najmanje jednom godišnje mora ispitati stručna osoba.
Nakon opterećenja uslijed pada, cijeli sustav osiguranja mora se isključiti iz daljnje uporabe i mora ga ispitati stručnjak. Eventualno je potrebno zamijeniti krovne sigurnosne kuke.
Ne smiju se vršiti nikakve izmjene krovne sigurnosne kuke.
Nehrđajući čelik NE smije doći u dodir s brusnom prašinom ili čeličnim alatima. To uzrokuje stvaranje korozije.
Napomena
Kod svih PREFA krovnih sustava može biti potrebno ugraditi podložnu ploču (npr. ako je falc ili vrh vala u području roženica). Krovne sigurnosne kuke na stopama ne postavljaju se i ne pričvršćuju na falc ili vrh vala PREFA krovnog pokrova.
POZOR: Pridržavajte se područja montaže PREFA krovnih sustava.
Napomena

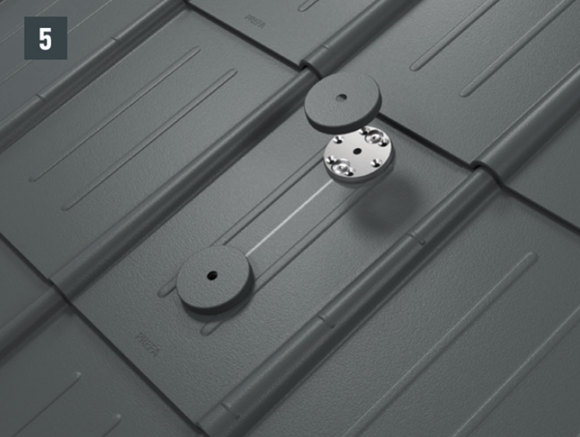

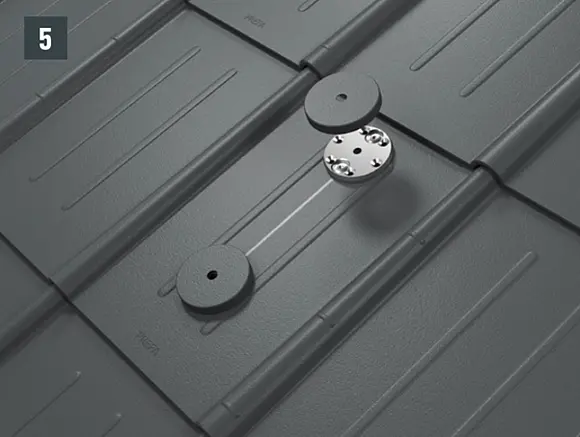

Stope se ne postavljaju i ne pričvršćuju na falc ili vrh vala PREFA krovnog pokrova. Može biti potrebno ugraditi podložnu ploču (npr. ako je falc ili vrh vala u području roženica).
