Širine traka

Napomena

Za fasadne pokrove sa stojećim falcom preporučujemo maksimalnu širinu rezanja aluminijskih ploča od 500 mm. Uža širina ploča doprinosi poboljšanju izgleda i ujednačenosti koji su posebno važni za oblaganje fasada. Ipak, svojstva tipična za tanke limove (nabiranje, refleksija, naprezanja itd.) moraju se uzeti u obzir i ne mogu se isključiti.

Prilikom polaganja pokrova sa stojećim falcem potrebno je prilagoditi širine traka i razmake između učvršćivača uz to potrebno ih je prilagoditi opterećenju vjetrom lokacije i objekta. Tvrtka PREFA je izradila tablične prikaze pojednostavljenih dimenzija za polagače. Pojednostavljene dimenzije vrijede isključivo za zatvorene konstrukcije i samo za PREFALZ ili FALZONAL® u kombinaciji s PREFA fiksnim učvršćivačima i kliznim učvršćivačima i pripadajućim pričvrsnim sredstvima (čavli/vijci) tvrtke PREFA, kao i za polaganje na punu oplatu. Tablice su izrađene u skladu s normom EN 1991-1-4. Kategorija terena može se pronaći u EN 1991-1-4, a osnovna brzina u nacionalnim dopunama normi EN 1991-1-4. Područja fasade su optimizirana u dva područja i preimenovana (R=rubno područje, N=normalno područje). U rubnim područjima zgrada najveća su opterećenja vjetrom te ona zahtijevaju posebnu pozornost.

Visina zgrade: najviša visina zgrade (npr. sljeme, streha)

Širina trake izračunava se iz širine trake bez gubitka od falca:

Za profilirane trake: ~70 mm (500 rez = ~430 mm širine trake)

Napomena

Za podršku pri izračunu za objekte na izloženim mjestima, obratite se PREFA odjelu za tehnologiju proizvoda na office.hr@prefa.com (Hrvatska) ili technik.at@prefa.com (Austrija).

Kategorija terena 0 – mora, obalna područja koja su izložena otvorenom moru.

Kategorija terena I – mora i područja s niskom vegetacijom i bez prepreka.

Kategorija terena II – područja s niskom vegetacijom kao što je trava i pojedinačnim preprekama (drveće, objekti) s udaljenošću većom od dvadesetostruke visine prepreke.

Kategorija terena III – područja s ravnomjernom vegetacijom i izgrađenim prostorom ili s pojedinačnim objektima s udaljenošću manjom od dvadesetostruke visine prepreke (npr. sela, predgradska naselja, šumska područja).

Kategorija terena IV – područja na kojima je na najmanje 15 % površine izgrađeno objektima s prosječnom visinom od 15 metara.

Kategorije terena prema EN 1991-1-4

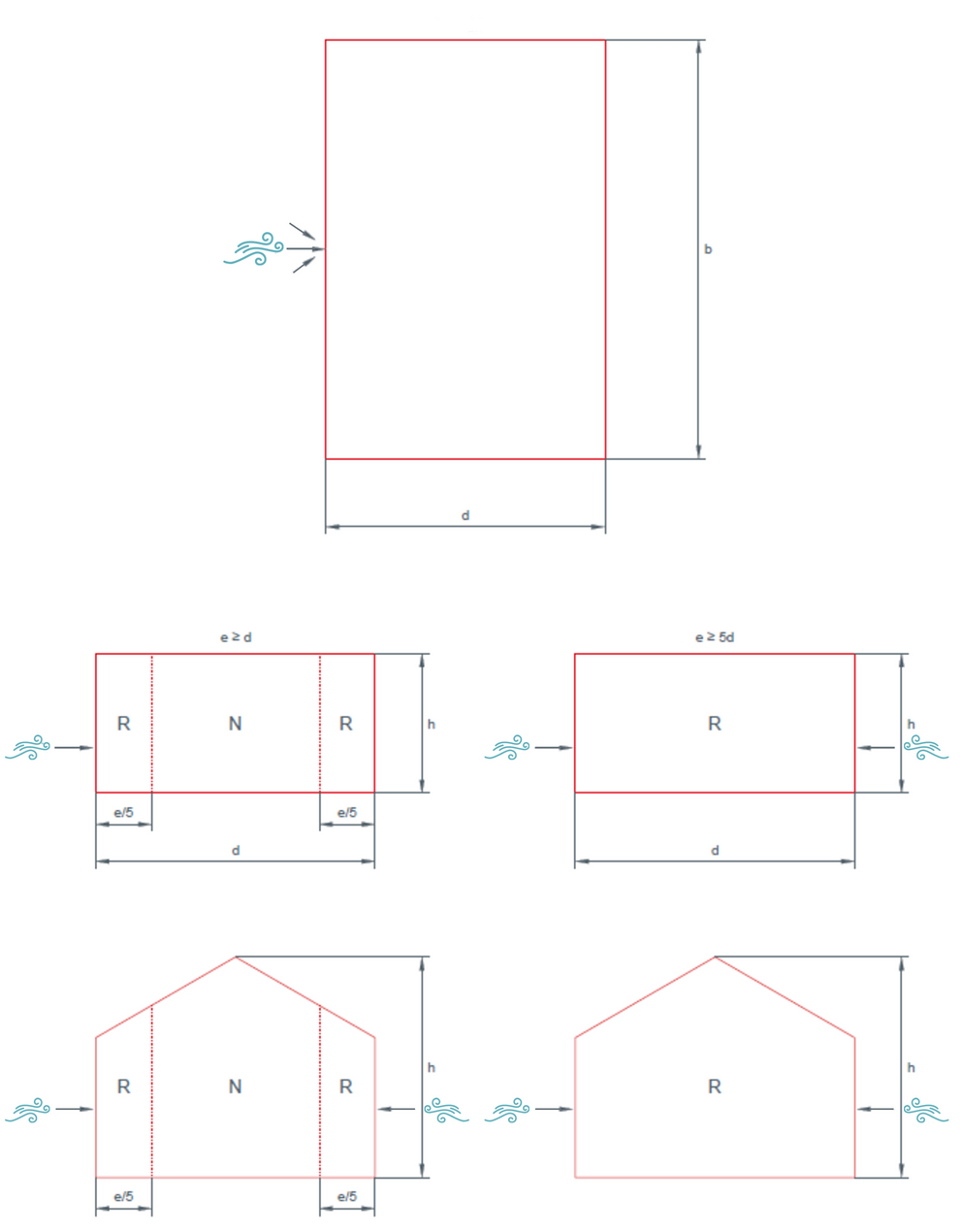

Pregled rasporeda rubnih područja

Napomena:

e = b ili 2*h (manja vrijednost je mjerodavna) – razmak se odnosi na temeljnu površinu

b = dimenzija okomita vjetru

h = najveća visina zgrade

Napomena

Tablice u nastavku zbog različitih nacionalnih propisa nisu primjenjive za Njemačku i Švicarsku. Za dodatne informacije obratite se odjelu za tehnologiju proizvoda u dotičnim zemljama!

Maksimalna širina traka koju preporučujemo za polaganje na fasadu omogućuje polaganje s tom širinom čak i u rubnim područjima objekata s velikim opterećenjima vjetra. Ovu posebnost prikazuje sljedeća tablica.

Oznaka najvećeg preporučenog rastojanja falca [cm] ovisi o kategoriji terena, visini zgrade i osnovnoj brzini vjetra. Vrijednosti navedene u tablici su empirijske vrijednosti. Navedene širine traka ne uzimaju u obzir otpad pri izrezivanju standardnih širina trake.

Tlak osnovne brzine [kN/m²]	Osnovna brzina [m/sec]	Visina zgrade < 15 [m]	Visina zgrade 15-30 [m]	Visina zgrade 30-50 [m]
		N \| R [kom./m²]	N \| R [kom./m²]	N \| R [kom./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Tlak osnovne brzine [kN/m²]	Osnovna brzina [m/sec]	Visina zgrade < 15 [m]	Visina zgrade 15-30 [m]	Visina zgrade 30-50 [m]
		N \| R [kom./m²]	N \| R [kom./m²]	N \| R [kom./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Tlak osnovne brzine [kN/m²]	Osnovna brzina [m/sec]	Visina zgrade < 15 [m]	Visina zgrade 15-30 [m]	Visina zgrade 30-50 [m]
		N \| R [kom./m²]	N \| R [kom./m²]	N \| R [kom./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Tlak osnovne brzine [kN/m²]	Osnovna brzina [m/sec]	Visina zgrade < 15 [m]	Visina zgrade 15-30 [m]	Visina zgrade 30-50 [m]
		N \| R [kom./m²]	N \| R [kom./m²]	N \| R [kom./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Tlak osnovne brzine [kN/m²]	Osnovna brzina [m/sec]	Visina zgrade < 15 [m]	Visina zgrade 15-30 [m]	Visina zgrade 30-50 [m]
		N \| R [kom./m²]	N \| R [kom./m²]	N \| R [kom./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Tlak osnovne brzine [kN/m²]	Osnovna brzina [m/sec]	Visina zgrade < 15 [m]	Visina zgrade 15-30 [m]	Visina zgrade 30-50 [m]
		N \| R [kom./m²]	N \| R [kom./m²]	N \| R [kom./m²]
≤ 0,32	≤ 22,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,39	≤ 25,0	43 \| 43	43 \| 43	43 \| 43
≤ 0,47	≤ 27,5	43 \| 43	43 \| 43	43 \| 43
≤ 0,56	≤ 30,0	43 \| 43	43 \| 43	43 \| 43

Širine traka

Pojednostavljene dimenzije najvećih dopuštenih dimenzija traka [cm]
