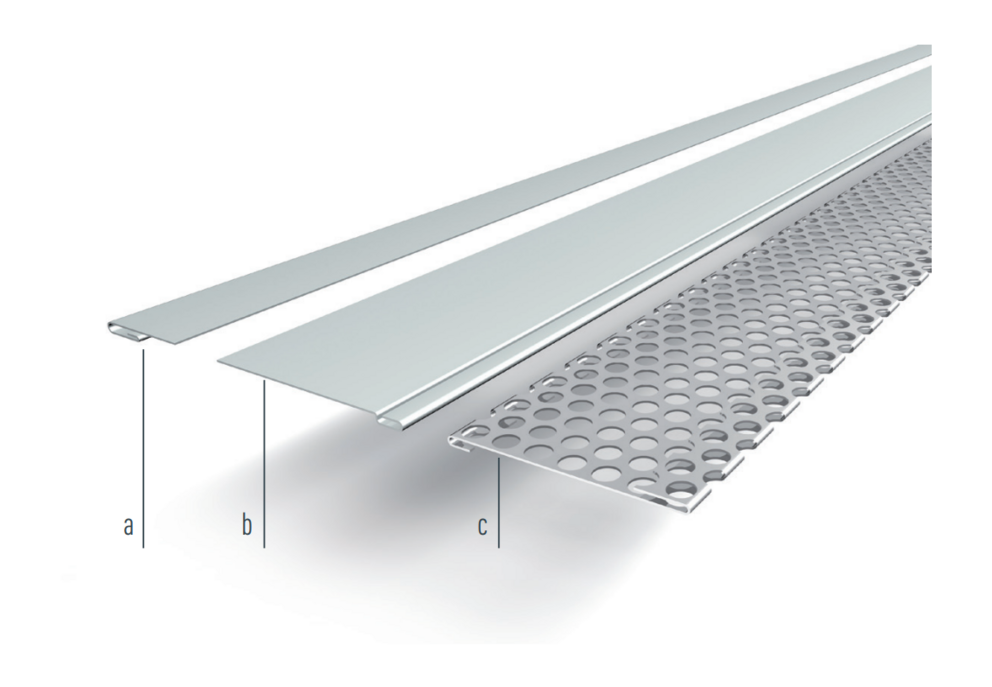

Za donji spoj se od PREFA dopunske trake ili PREFA perforiranog lima izrađuju sljedeći profili:
a – utična lajsna |
b – podnožni lim |
c – perforirani lim |

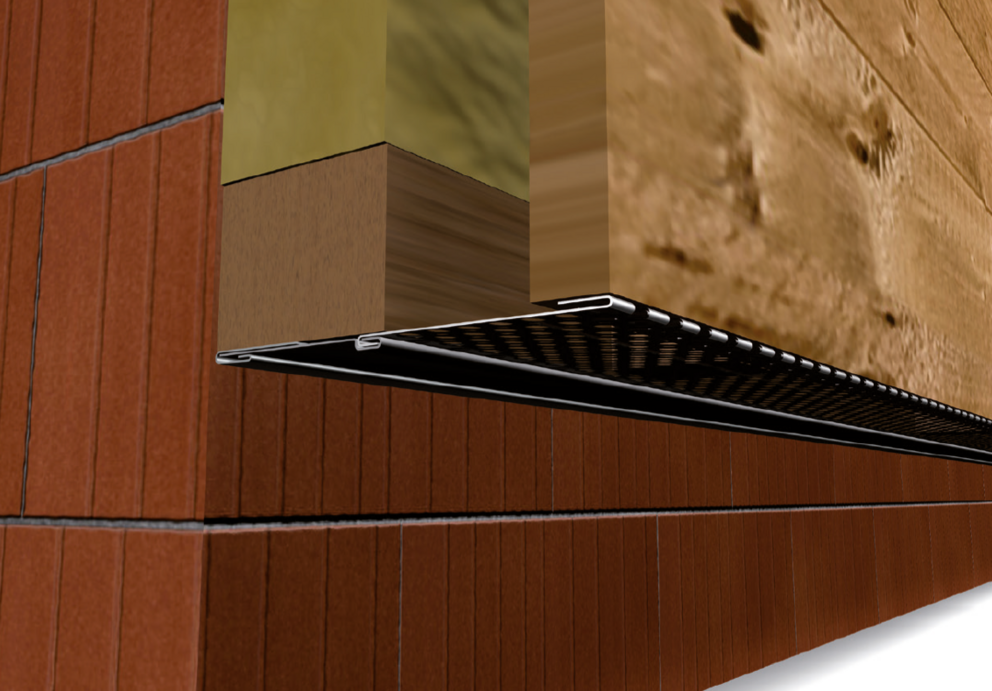

Spajaju se jedan s drugim, a zatim pričvršćuju na potkonstrukciju.
Nakon što su spojevi za područje podnožja VHF-a (perforirani lim i pokrivne trake) montirani, može se montirati početna traka. Početna traka je uvijek početna točka pri izradi fasade s PREFA proizvodima malog formata. Precizna montaža početne trake je važna jer značajno oblikuje izgled Vaše fasade.
Napomena
Što preciznije montirate početnu traku, to će vam biti jednostavnije propisno polagati PREFA fasadni sustav. Oznake za dotični PREFA zidni pokrov moraju se uzeti u obzir.

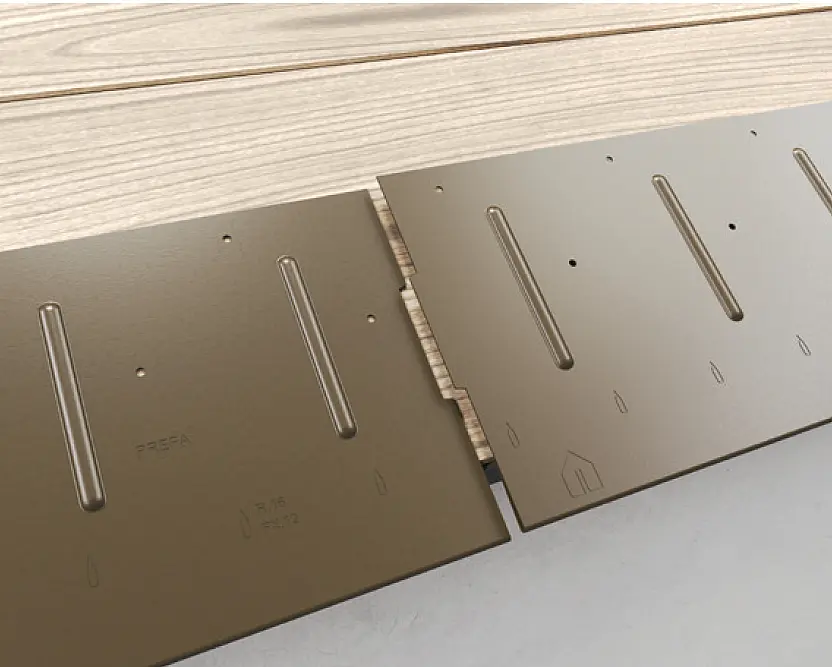

Postavljanje početne trake izvodi se cijelom duljinom donjeg spoja. To se može izvesti pravolinijski, pomoću linije prethodno označene konopcem. Pazite da odmak početne trake do najniže daske oplate ne iznosi više od 80 mm. Početna traka mora punom površinom naleći na drvenu potkonstrukciju.

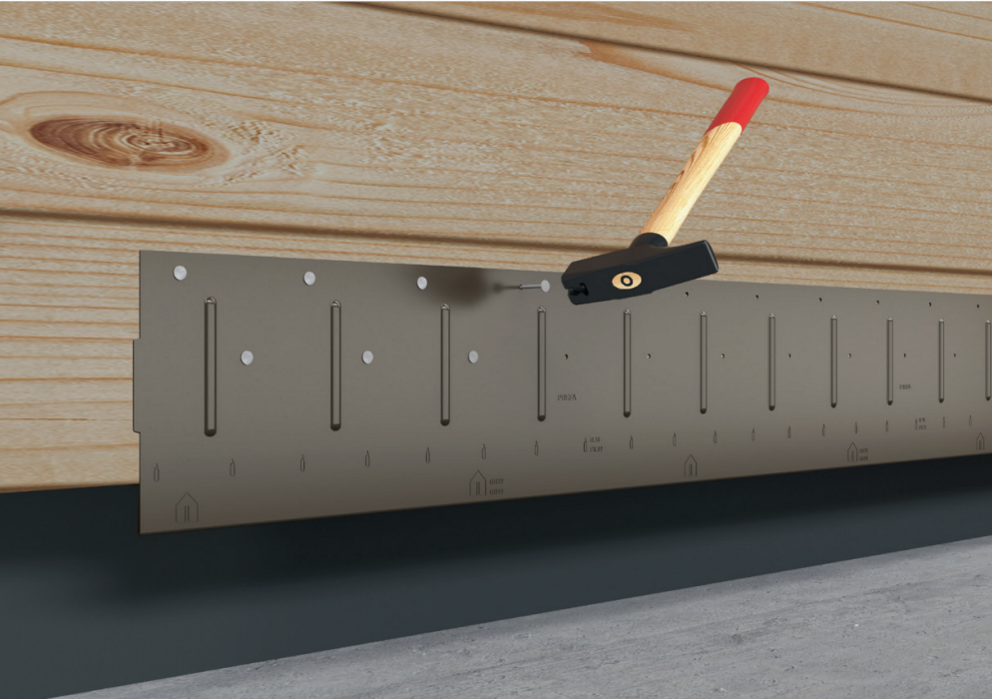

Od početka do kraja učvrstite početnu traku prije nego što zakucate priložene PREFA čavle kroz sve prethodno izbušene rupe (zakucajte čavle u sve prethodno izbušene rupe). Zatim se vertikalno označavanje kuta izvodi ovisno o proizvodu.

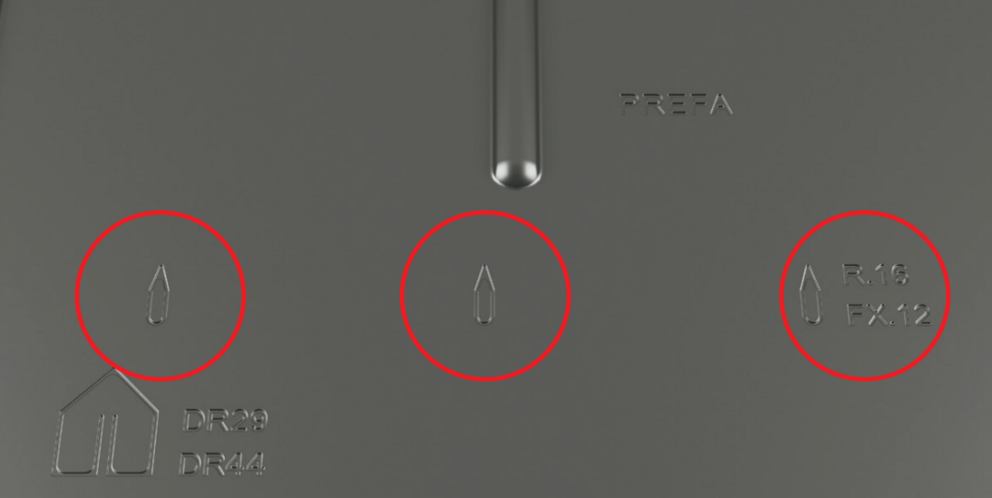

Poravnajte početnu traku s utisnutim urezom za krovnu ploču R.16 odnosno fasadni panel FX.12 sa sredinom fasade.
Ovdje je potrebno paziti da područje za bočno savijanje ruba naviše (npr. bočni spoj) ne bude u području falca krovne ploče R.16 odnosno fasadnog panela FX.12. Po potrebi pomjerite početnu traku za četvrtinu dimenzije krovne ploče R.16 odnosno fasadnog panela FX.12.

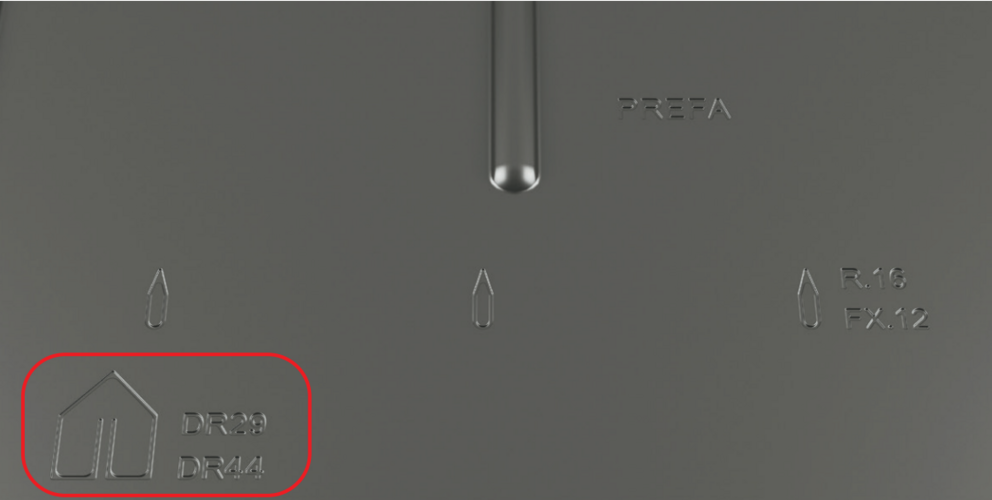

Poravnajte početnu traku s utisnutim urezom sa sredinom fasade.
Ovdje je potrebno paziti da područje za bočno savijanje ruba naviše (npr. bočni spoj) ne bude u sredini zidnih rombova 29 × 29 odnosno 44 × 44. Eventualno pomaknite početnu traku za četvrtinu dimenzije (1/4 vertikalne mjere vezivanja) zidnog romba 29 × 29 odnosno 44 × 44.

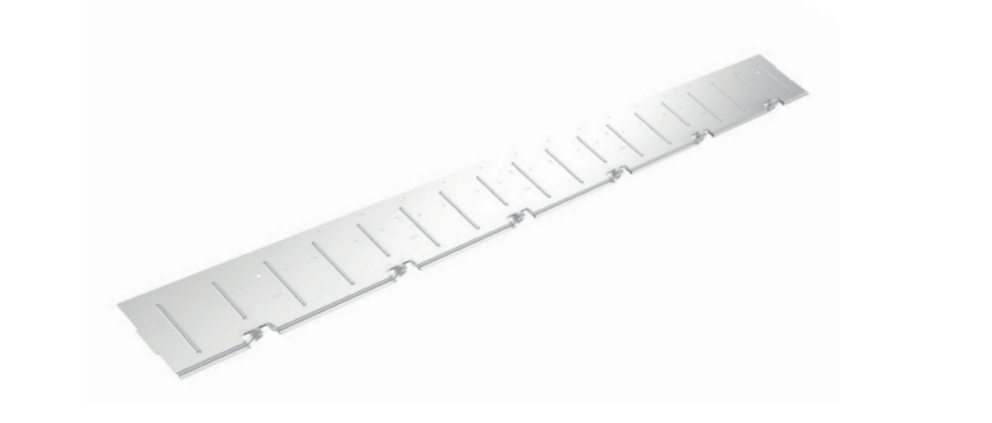

Imajte na umu da postoji posebna početna traka za krovnu ploču. Pričvršćenje je isto kao za prethodno opisanu početnu traku.
Budući da je krovna ploča jedini PREFA proizvod malog formata koji se također može polagati i na letve, postoji sljedeća razlika:
Polaganje na punu oplatu:
Izmjerite od gornjeg ruba prve krovne ploče 450 mm prema dolje. Napravite 150 mm (širina početne trake) odozdo oznaku (= gornji rub širine početne trake).
Polaganje na letve:
Izmjerite od gornjeg ruba prve glavne ploče 470 mm prema dolje. Napravite 150 mm (širina početne trake) odozdo oznaku (= gornji rub širine početne trake). Ponovite postupak na drugoj strani i spojite oznake horizontalnim označavanjem linije konopcem u boji.
