Montaža spojnice za osiguranje od olujnog vremena

Razmak između spojnice za osiguranje od olujnog vremena i pera fasadne kazete ključan je za instalaciju bez upetosti i istezanje materijala. Iz tog razloga, spojnicu za osiguranje od olujnog vremena montirajte samo uz odgovarajuću pomagalo za montažu kako biste osigurali jednaki razmak.

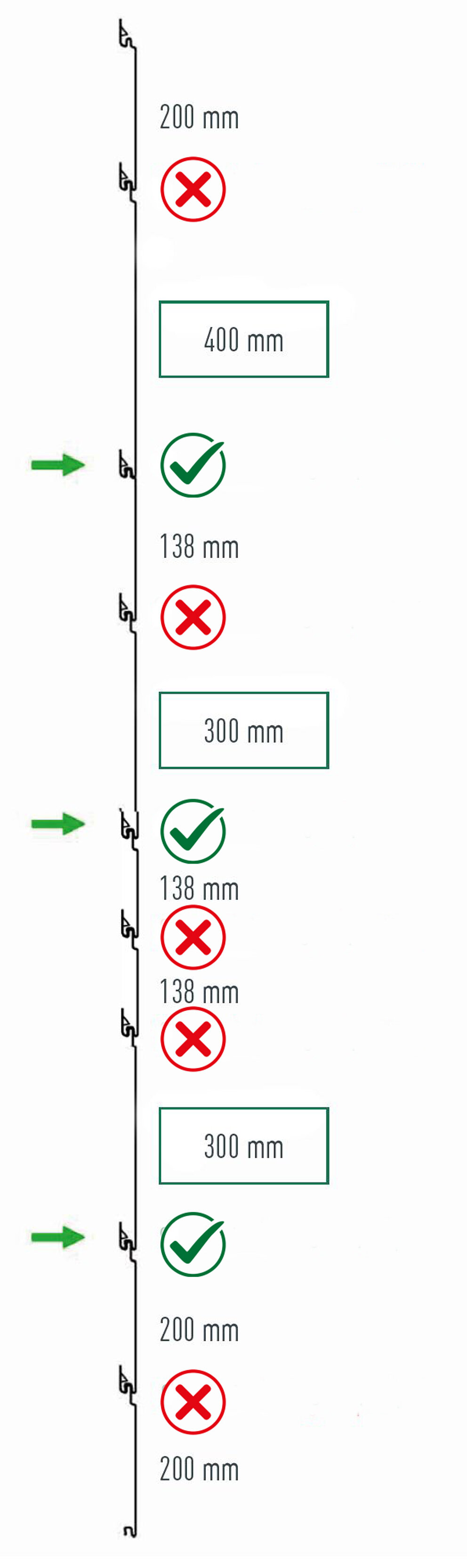

Spojnica za osiguranje od olujnog vremena mora biti montirana na svim točkama pričvršćivanja kod sljedeće kombinacije debljine materijala i ugradbene širine (svaka fasadna kazeta mora biti pričvršćena na najmanje dva profila potkonstrukcije).

Napomena

Kod perforiranih fasadnih kazeta, potkonstrukcija i montažna lajsna, uključujući spojnice za osiguranje od olujnog vremena, vidljivi su kroz perforacije.

Pomagalo za montažu spojnice za osiguranje od olujnog vremena za debljinu materijala 1,0 mm	Pomagalo za montažu spojnice za osiguranje od olujnog vremena za debljinu materijala 1,2 mm
Za montažu spojnica za osiguranje od olujnog vremena za: Fasadna kazeta.X 300 × 1,0 mm Fasadna kazeta.X 400 × 1,0 mm	Za montažu spojnica za osiguranje od olujnog vremena za: Fasadna kazeta 400 × 1,2  mm Perforirana fasadna kazeta 400 × 1,2 mm

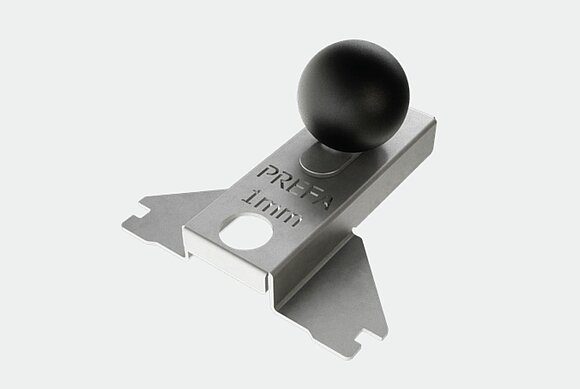

Pomagalo za montažu spojnice za osiguranje od olujnog vremena za debljinu materijala 1,0 mm

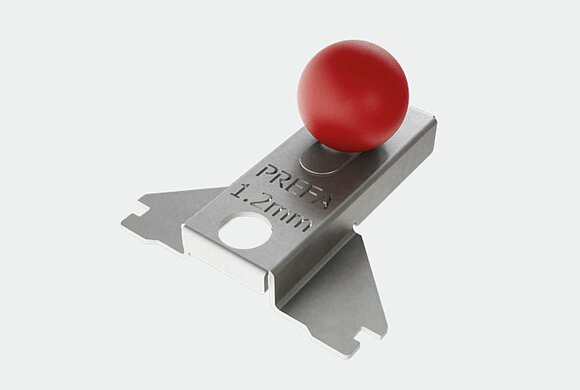

Pomagalo za montažu spojnice za osiguranje od olujnog vremena za debljinu materijala 1,2 mm

Za montažu spojnica za osiguranje od olujnog vremena za:

Fasadna kazeta.X 300 × 1,0 mm
Fasadna kazeta.X 400 × 1,0 mm

Za montažu spojnica za osiguranje od olujnog vremena za:

Fasadna kazeta 400 × 1,2  mm
Perforirana fasadna kazeta 400 × 1,2 mm

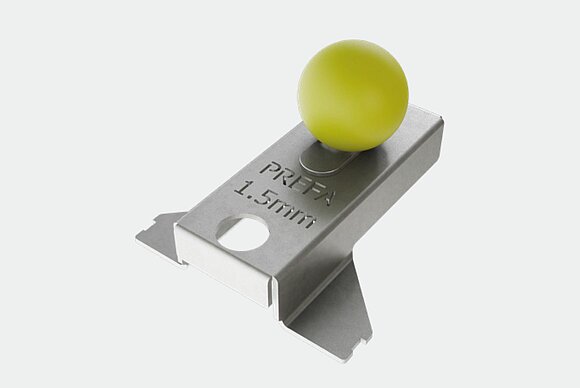

Pomagalo za montažu spojnice za osiguranje od olujnog vremena za debljinu materijala 1,5 mm
Za montažu spojnica za osiguranje od olujnog vremena za: Fasadna kazeta 500 × 1,5  mm Fasadna kazeta 600 × 1,5  mm

Pomagalo za montažu spojnice za osiguranje od olujnog vremena za debljinu materijala 1,5 mm

Za montažu spojnica za osiguranje od olujnog vremena za:

Fasadna kazeta 500 × 1,5  mm
Fasadna kazeta 600 × 1,5  mm

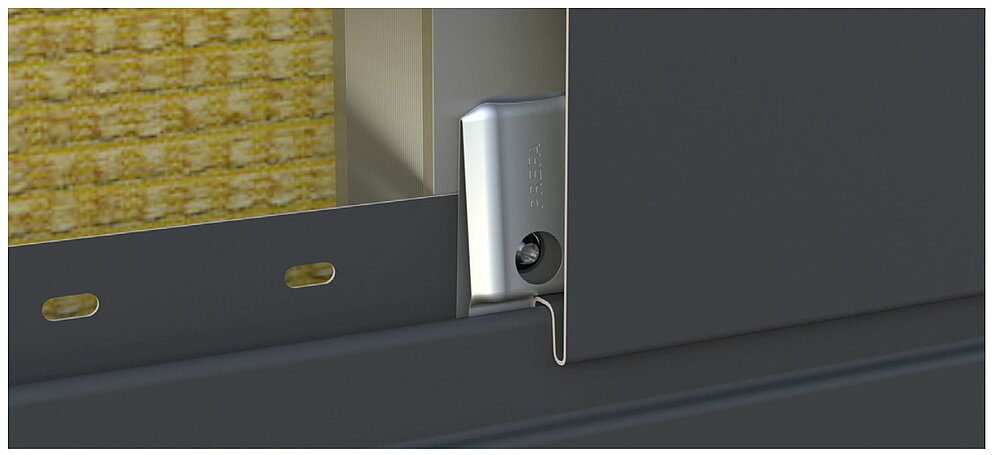

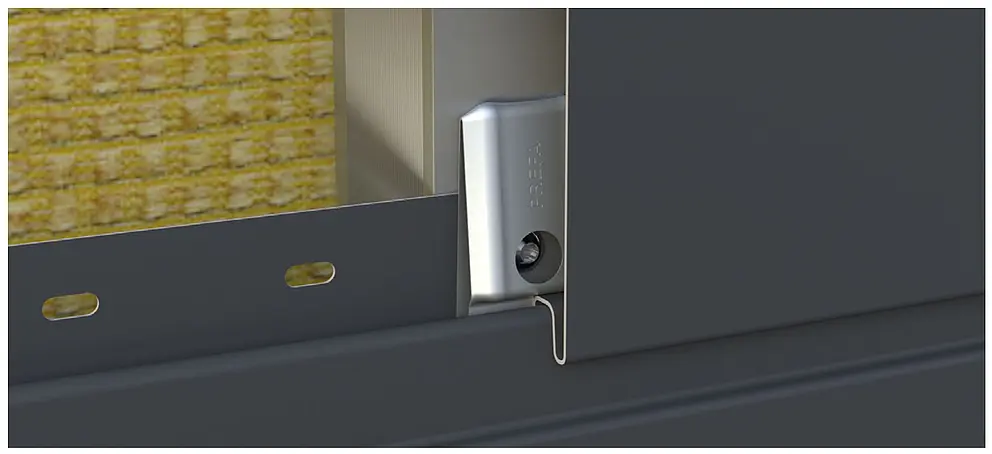

Spojnica za osiguranje od olujnog vremena se vijkom pričvršćuje na montažnu lajsnu (pero) sljedećih fasadnih kazeta:

Spojnica za osiguranje od olujnog vremena

Napomena

Ako npr. započinjete fasadu fasadnom kazetom 400 × 1,2 mm, morate pričvrstiti spojnice za osiguranje od olujnog vremena na početni profil.

Spojnica za osiguranje od olujnog vremena fasadne kazete.X

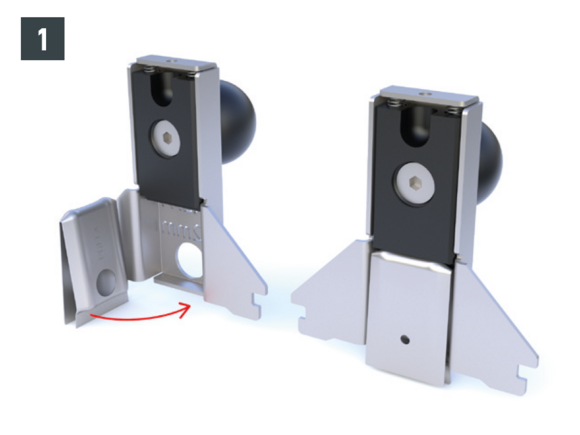

Umetnite odgovarajuće spojnice za osiguranje od olujnog vremena u PREFA pomagalo za montažu (slika 1).

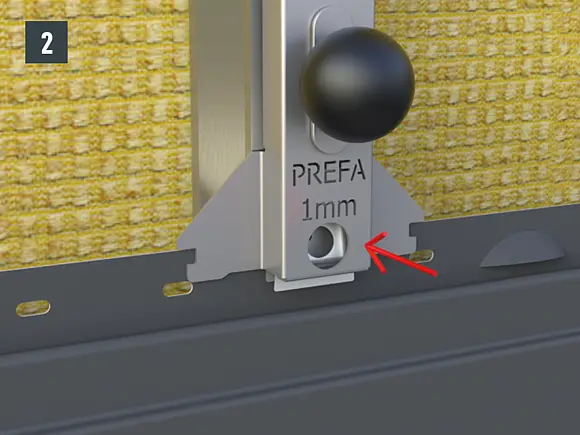

Zatim postavite PREFA pomagalo za montažu s umetnutom spojnicom za osiguranje od olujnog vremena na pričvrsni jezičak i bočno je namjestite. Rupa na poleđini kopče mora biti centrirana iznad utora na sporednom kolosijeku (slika 2).

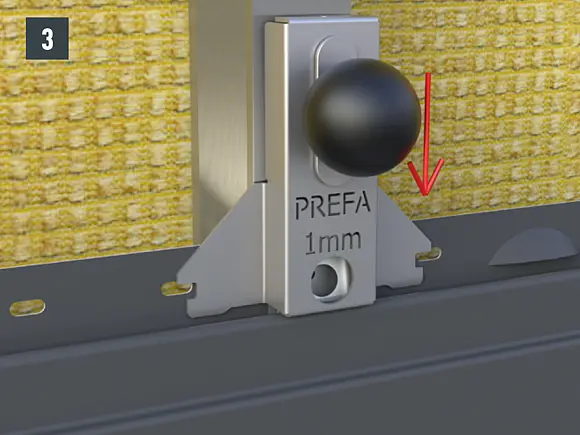

Gurnite PREFA pomagalo za montažu sa spojnicom za osiguranje od olujnog vremena u pričvrsni jezičak (slika 3).

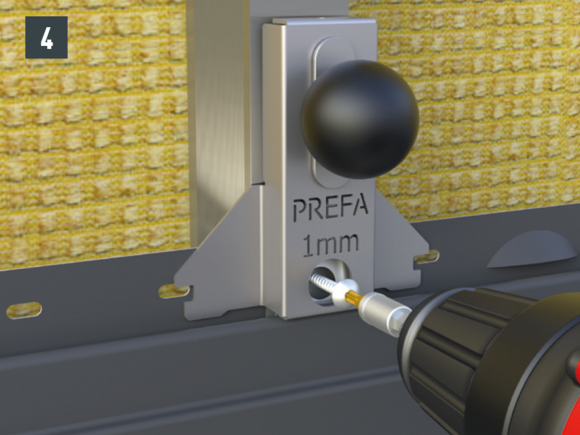

Zatim se spojnica za osiguranje od olujnog vremena pričvrsti na potkonstrukciju (slika 4)

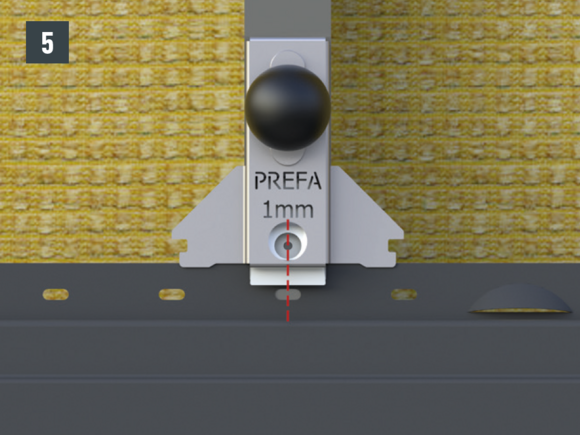

Pripazite da je pomagalo za montažu postavljeno u sredinu izdužene rupe. Bočna krilca na pomagalu za montažu Vam pomažu da pronađete ispravan položaj u sredini izdužene rupe (slika 5).

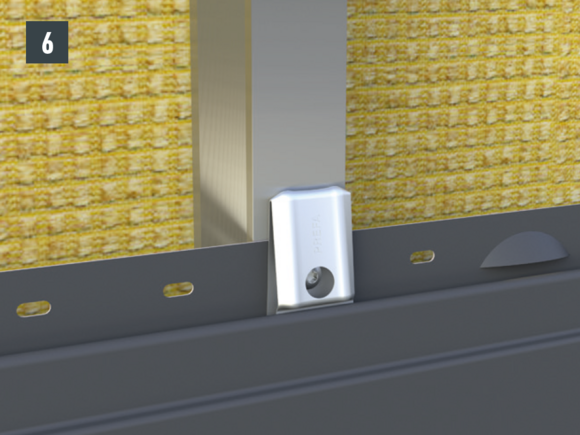

PREFA pomagalo za montažu sada se može ukloniti s pričvrsnog jezička. Time se dobiva razmak potreban za daljnju montažu (slika 6).

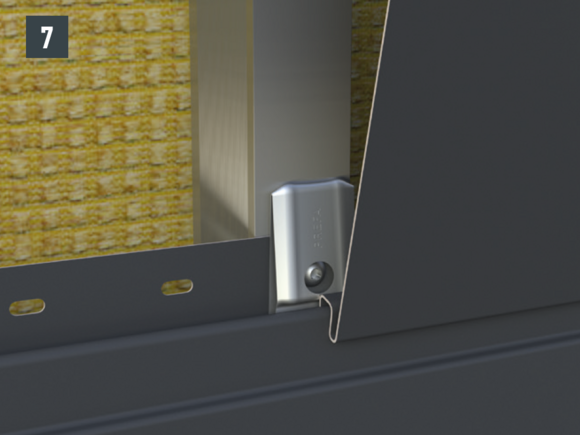

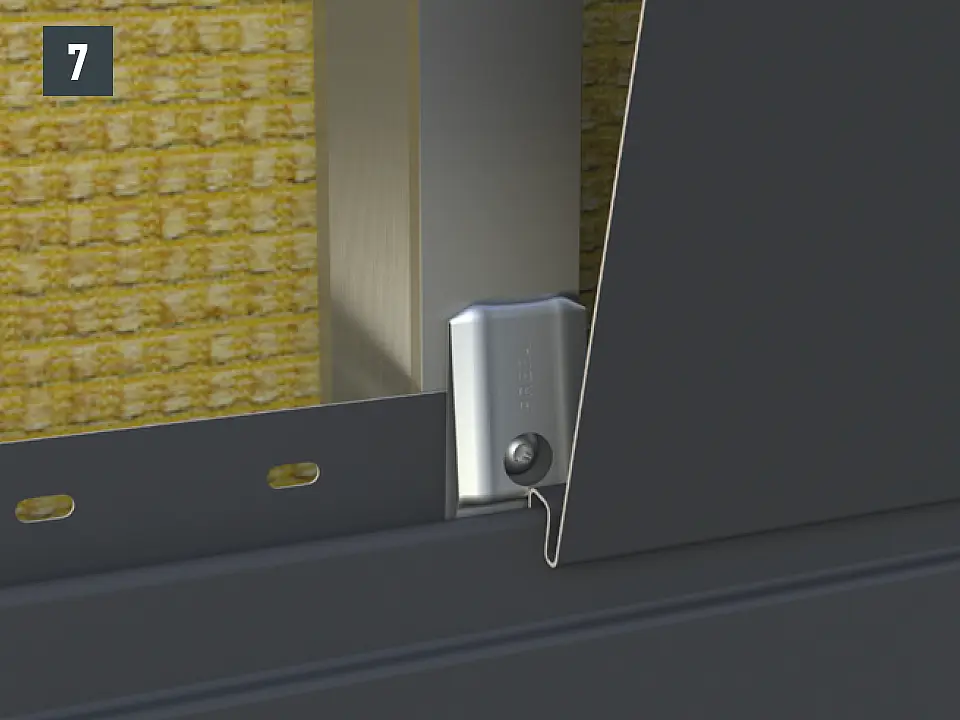

Zatim, u skladu sa smjernicama za polaganje postavite PREFA fasadnu kazetu, koja se drži na mjestu pomoću spojnice za osiguranje od olujnog vremena (Slika 7).
