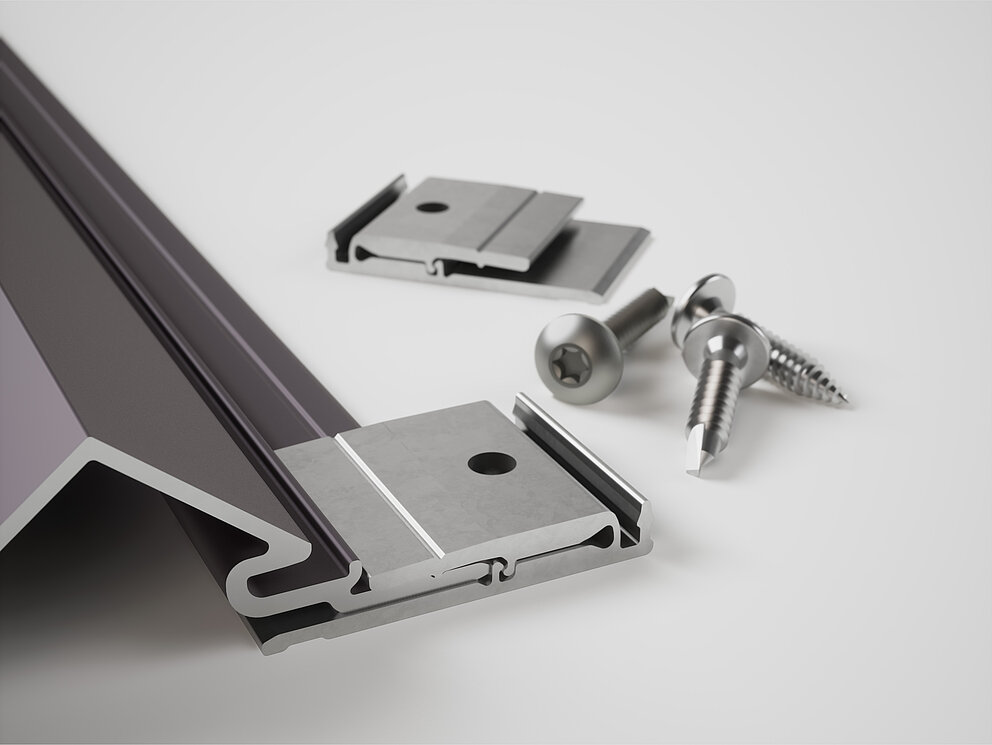

Sustav montaže sa skrivenim utorima i perima za valoviti profil i zupčasti profil sastoji se od kliznog učvršćivača i posebnog vijka za drvenu, čeličnu i aluminijsku potkonstrukciju.

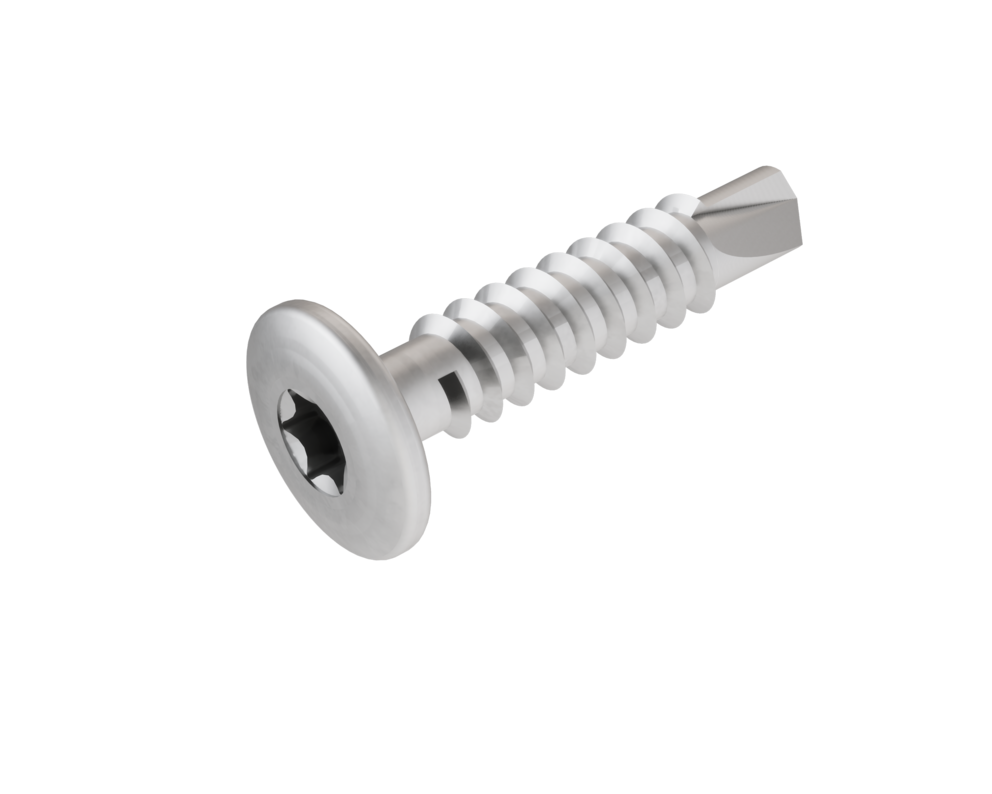

Specijalni vijak za aluminijsku potkonstrukciju Pričvršćenje na aluminijski nosivi profil (L ili T profil) |

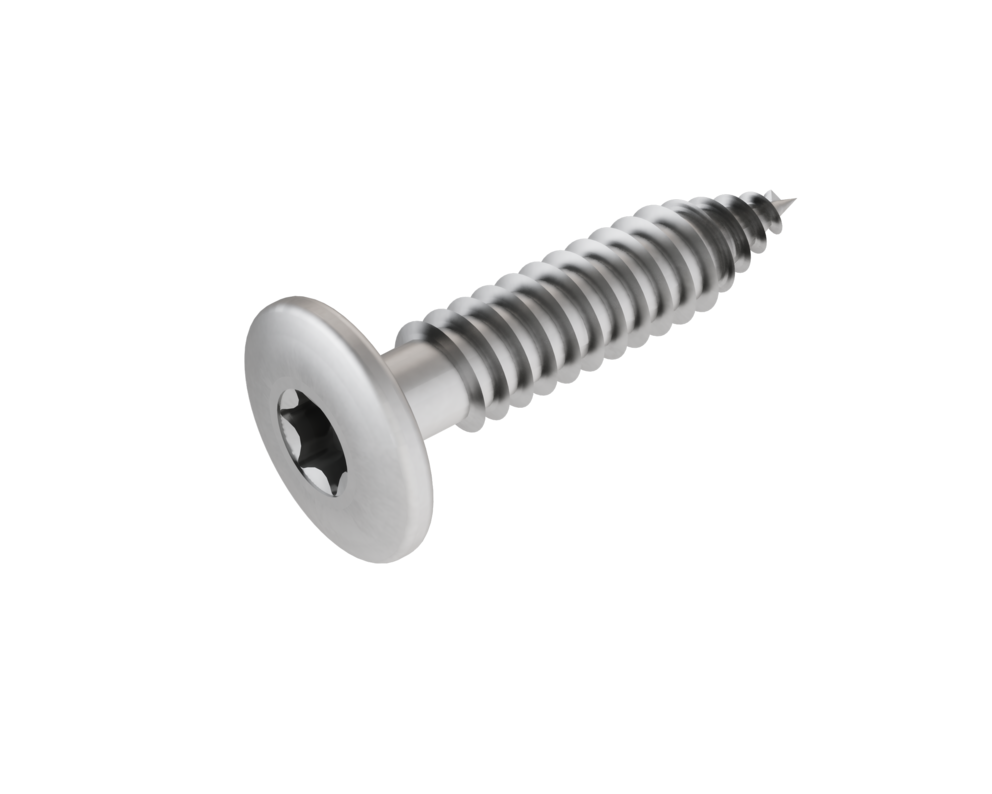

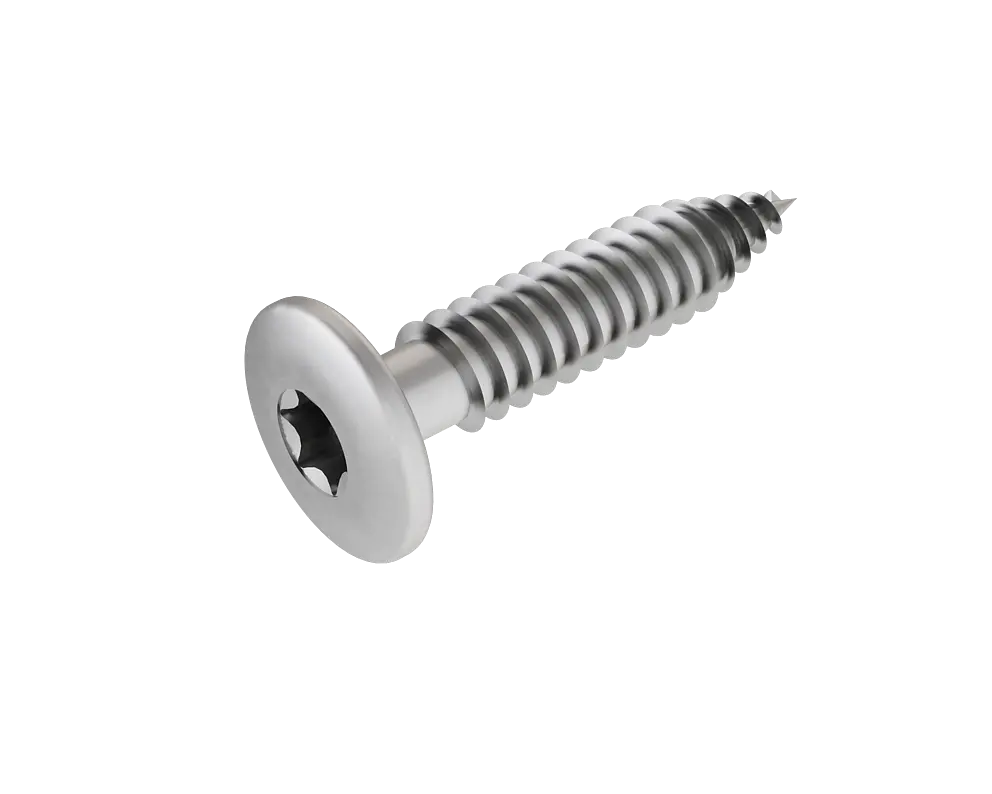

Specijalni vijak za čeličnu potkonstrukciju Pričvršćenje na čelični profilni lim 0,4 – 1,0 mm |
Specijalni vijak za drvenu potkonstrukciju Pričvršćenje na drvenu potkonstrukciju |

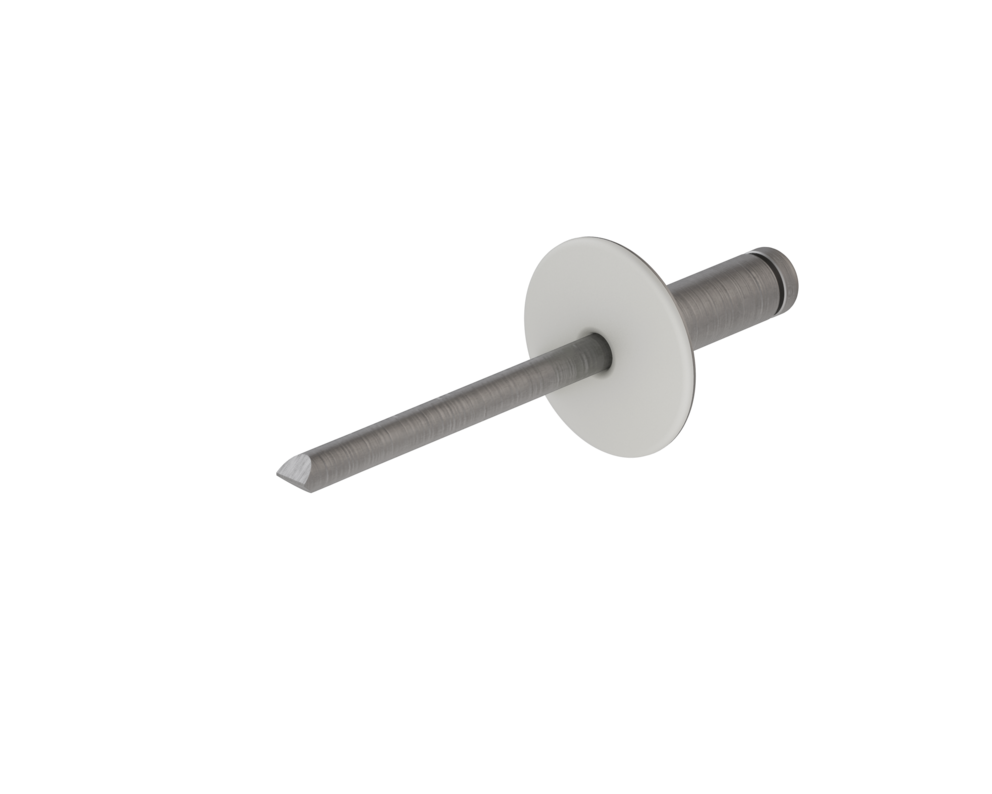

Balkonska zakovica nehrđajući čelik s trnom iz nehrđajućeg čelika |

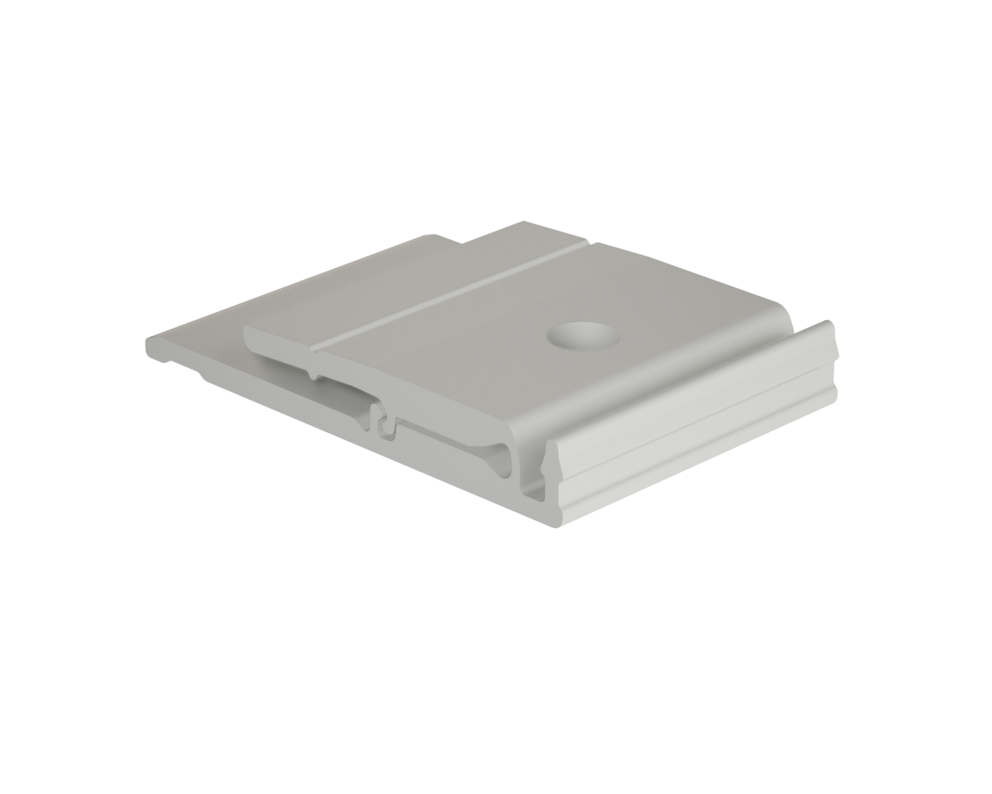

Klizni učvršćivač za ekstrudirane profile Za pričvršćivanje s mogućnošću toplinskog izduženja. |

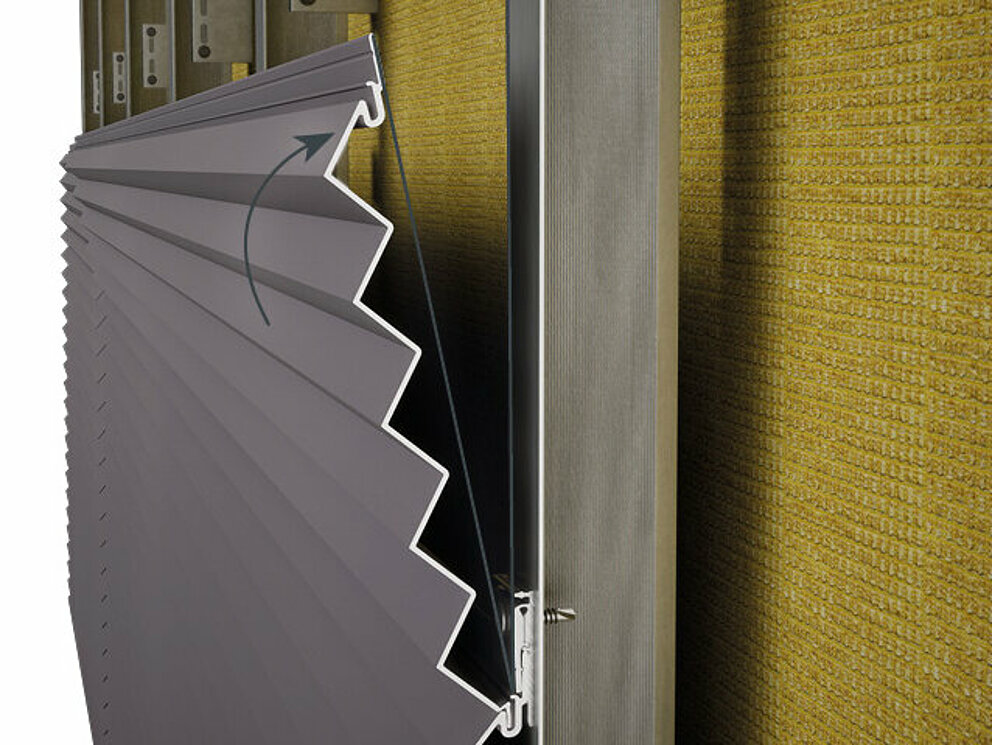

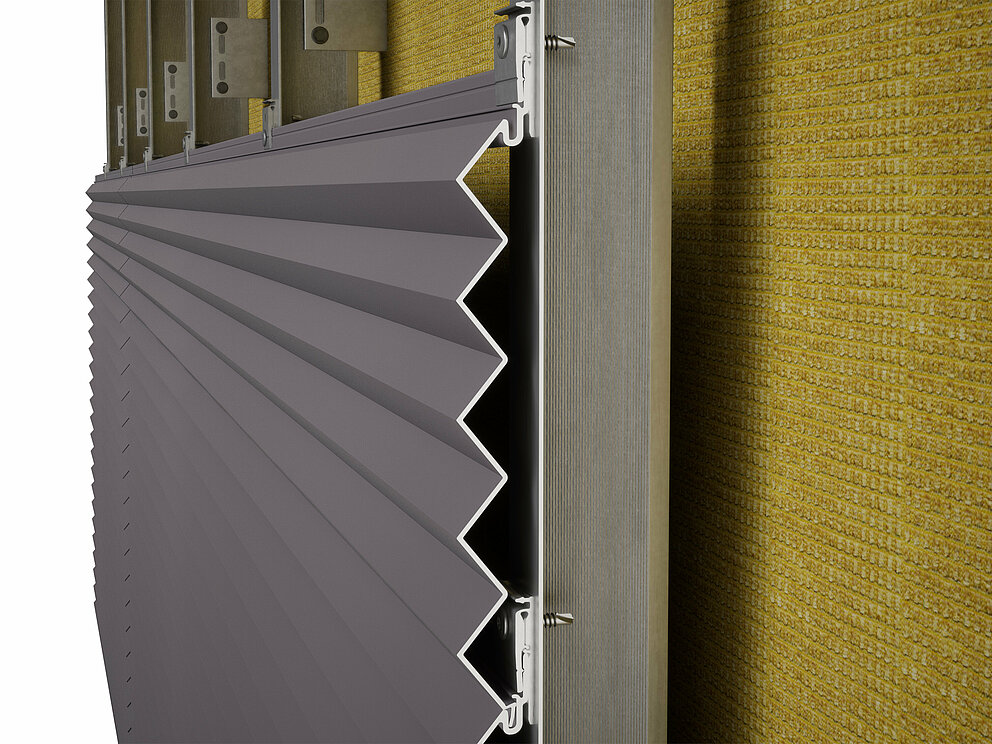

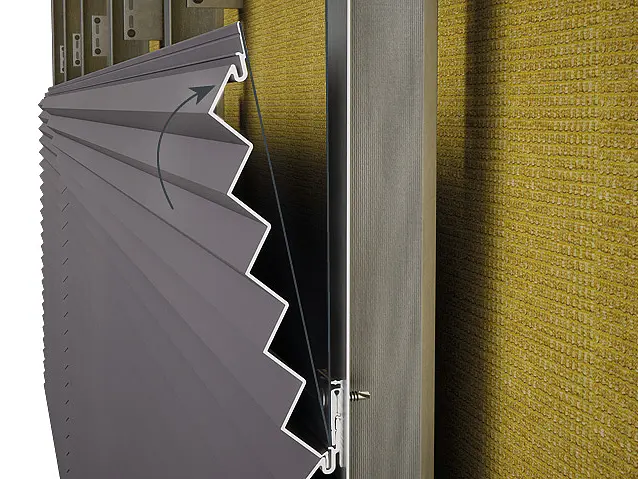

Umetnite ekstrudirani profil s blagim nagibom u smjeru suprotnom od potkonstrukcije u utor već montiranog početnog profila ili u profil ispod njega. Nakon što strana s perom u potpunosti sjedne na mjesto na strani utora, pritisnite profil na nosive profile potkonstrukcije i počnite pričvršćivati.
Profili do ≤ 2.500 mm također se mogu pričvrstiti izravno na potkonstrukciju uzduž utora za bušenje.

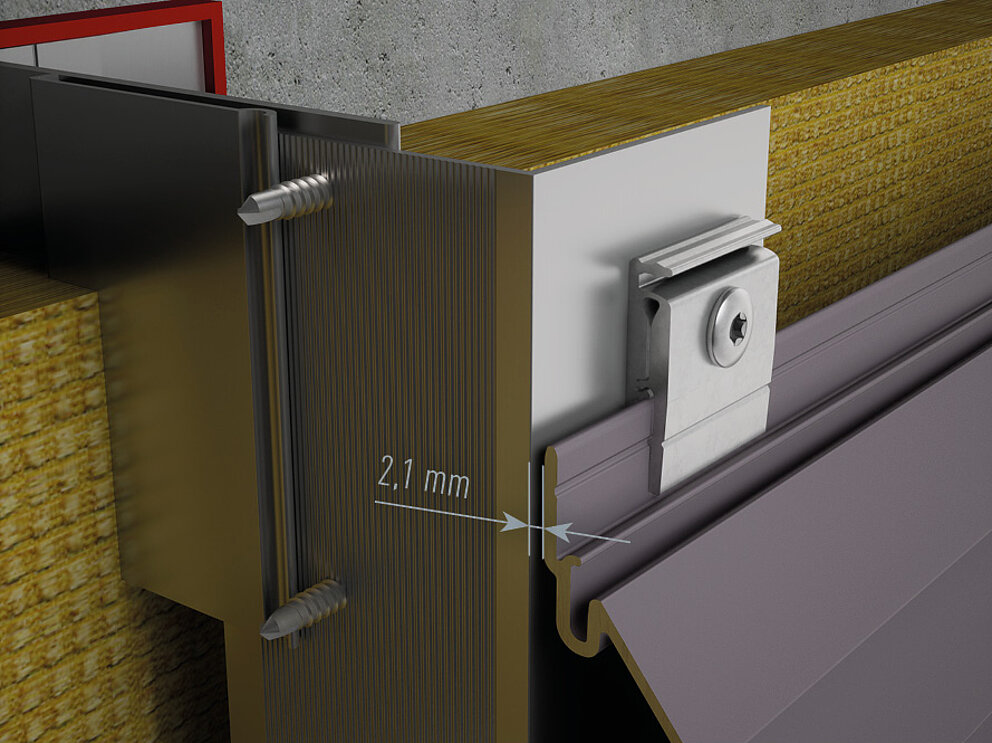

Ako se montaža profila izvodi bez kliznog učvršćivača, potrebno je pričvrstiti i početni profil bez kliznog učvršćivača kako bi se održao razmak do nosivog profila potkonstrukcije koji je određen visinom kliznog učvršćivača od 2,1 mm.
Napomena
Kombinirana montaža profila sa i bez kliznog učvršćivača nije dopuštena, jer izvedbena visina kliznog učvršćivača (2,1 mm) dovodi do različitih razina montaže.

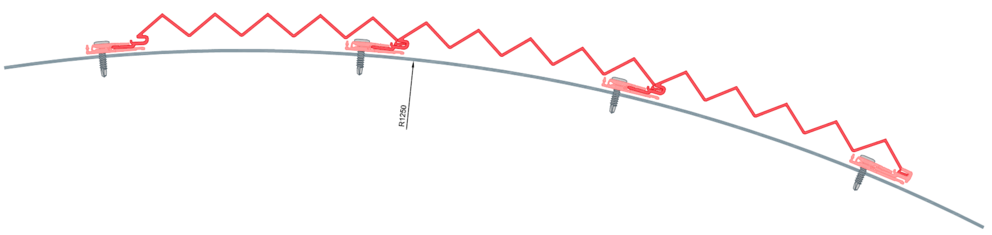

PREFA ekstrudirani profili mogu se montirati i na zaobljenu površinu prilikom okomitog polaganja profila. Minimalni radijus r ≥ 1.250 mm mora se poštivati za ugradbenu širinu od 200 mm.
Napomena
Horizontalno zaobljavanje profila nije moguće zbog geometrije profila.

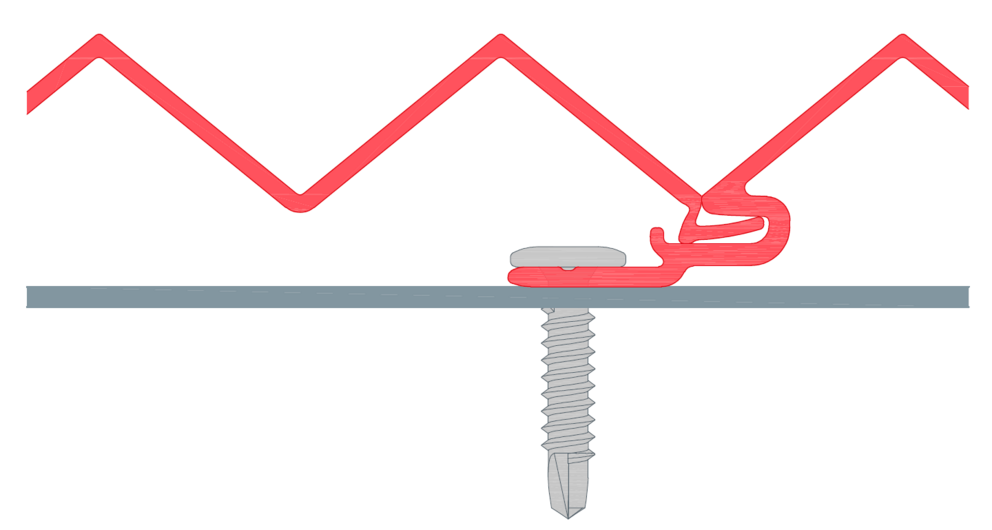

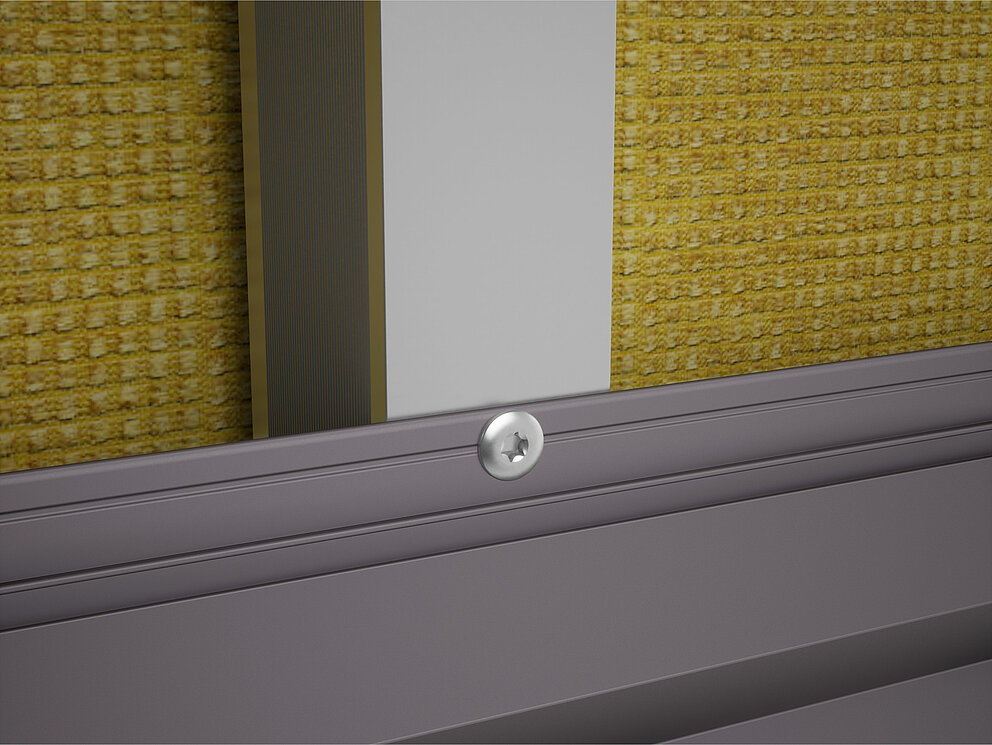

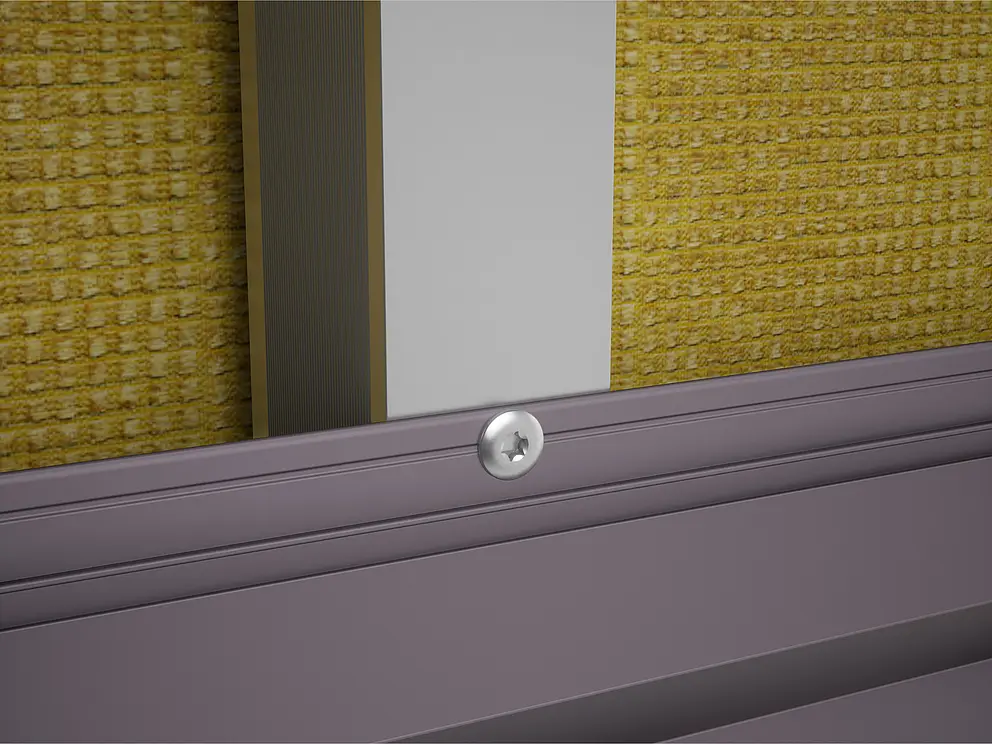

Ovisno o vrsti ugradnje, sa ili bez kliznog učvršćivača, fiksna točka, koja osigurava položaj profila, dizajnirana je drugačije. Ako se montaža izvodi bez kliznog učvršćivača, samobušeći vijak može se izravno pričvrstiti bez prethodnog bušenja profila i potkonstrukcije.

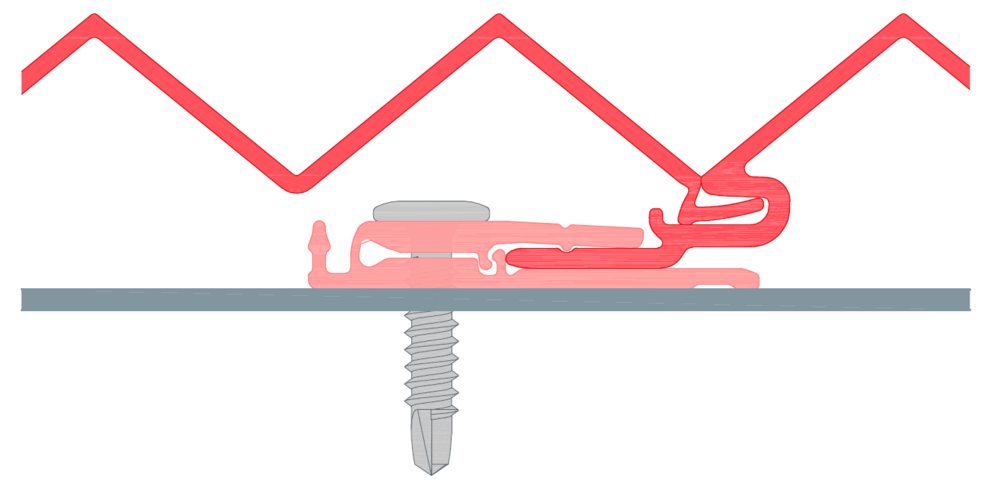

Ako su profili montirani s kliznim učvršćivačem, bitno je osigurati da se klizni učvršćivač upotrebljava i na fiksnoj točki. Samo se tako može održati razmak do nosivog profila potkonstrukcije koji je određen visinom kliznog učvršćivača od 2,1 mm. Specijalni vijak se ne umeće u prethodno izbušenu rupu, već se postavlja u utor za bušenje ispod, koji se prvo mora prethodno izbušiti metalnim svrdlom Ø 3,0 mm.
Pričvrsni vijak se pričvršćuje kroz prethodno izbušenu rupu kliznog učvršćivača, što omogućuje montažu ekstrudiranih profila u skladu s istezanjem.

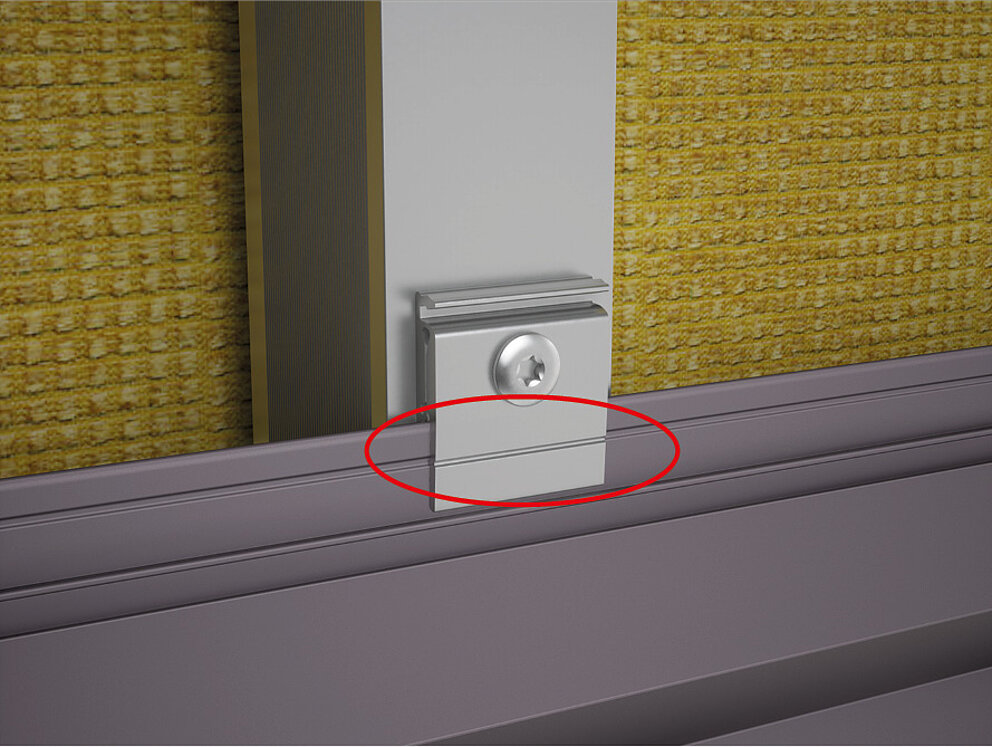

Pobrinite se da je klizni učvršćivač uvijek u potpunosti na nosivom profilu i da su udubljeni utori učvršćivača i profila precizno poravnati jedni s drugima.
Pobrinite se da se linije i poravnanje ekstrudiranih profila održe u slučaju prekida kao što su spojne fuge. Za kontrolu se preporučuje vezivanje profila u pravilnim razmacima s kontrolnim linijama, najkasnije nakon pet profila.

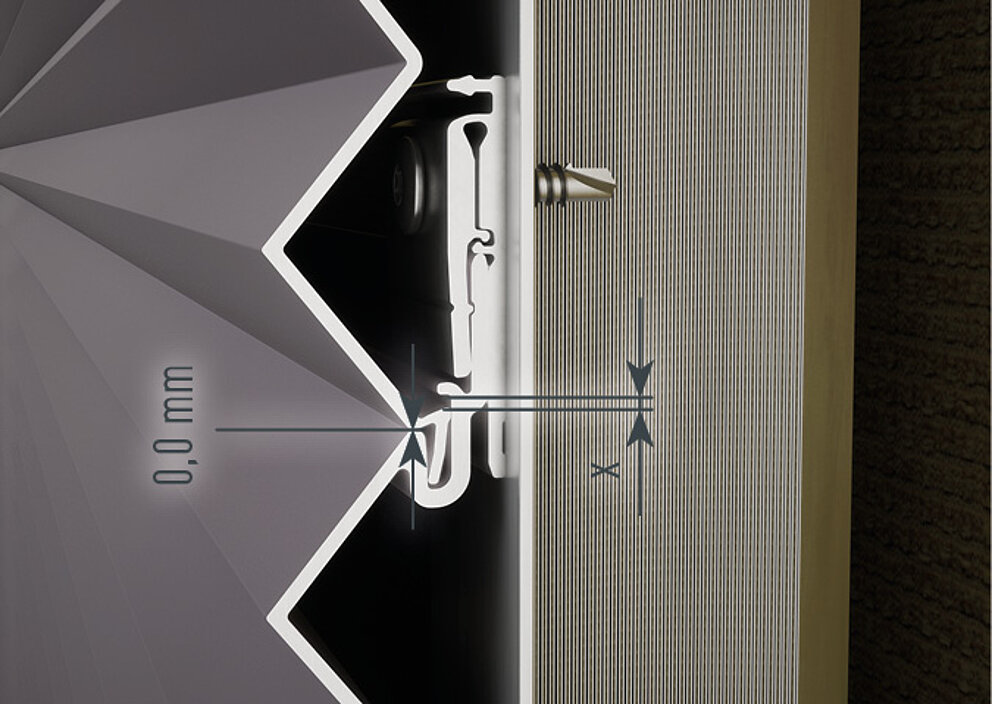

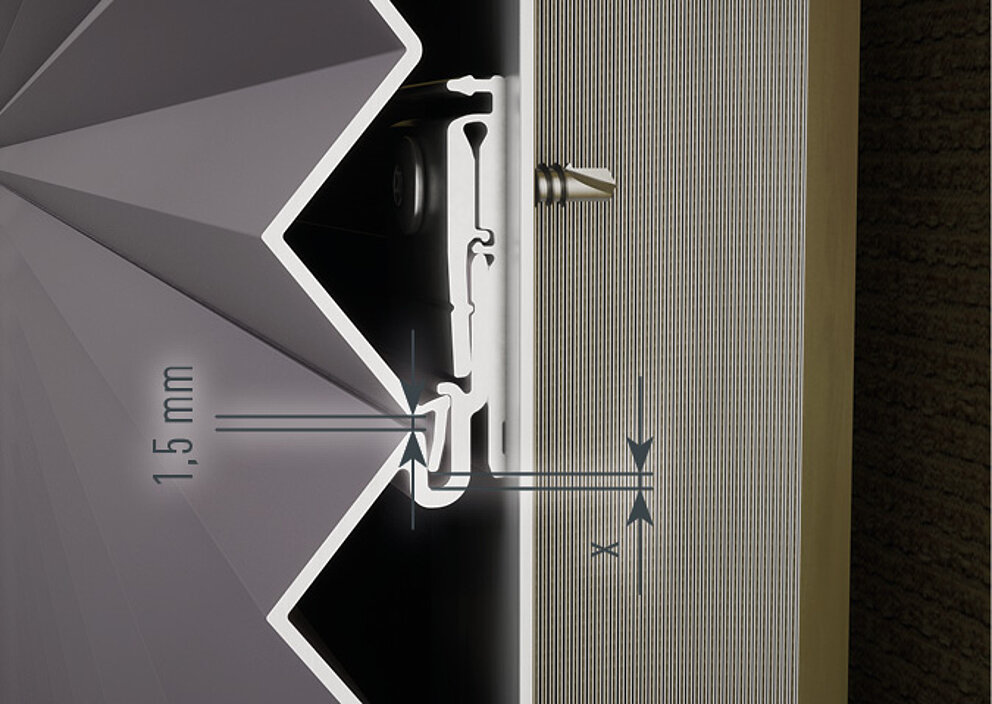

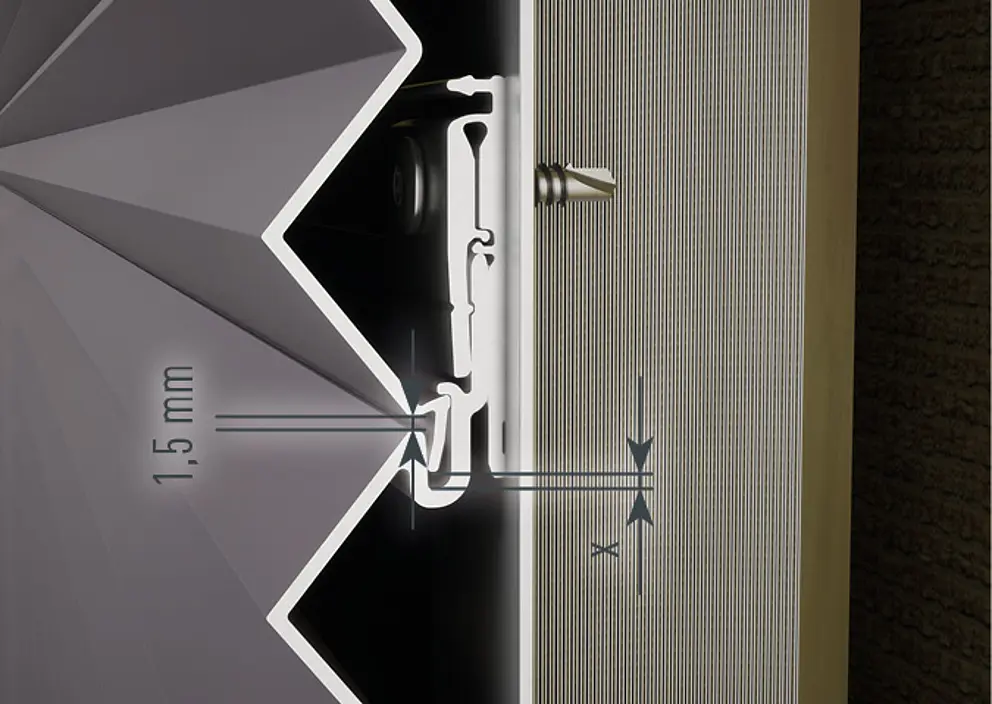

Sustav montaže ovisno o širini pokrivanja dopušta izjednačenje od +1,5 / -0 mm. Ako je potrebno izjednačenje, preporučuje se podijeliti ga na nekoliko profila kako bi se osigurala ravna linija reda i kako se ne bi stvorile upadljive fuge. Na taj način izjednačenje ostaje skriveno i vizualno gotovo nevidljivo, što rezultira ujednačenim i nenametljivim izgledom.
