Kvadratna cijev

Kvadratna, praktična, lijepa! Inovativna krovna odvodnja za modernu arhitekturu.

+5
čitati dalje

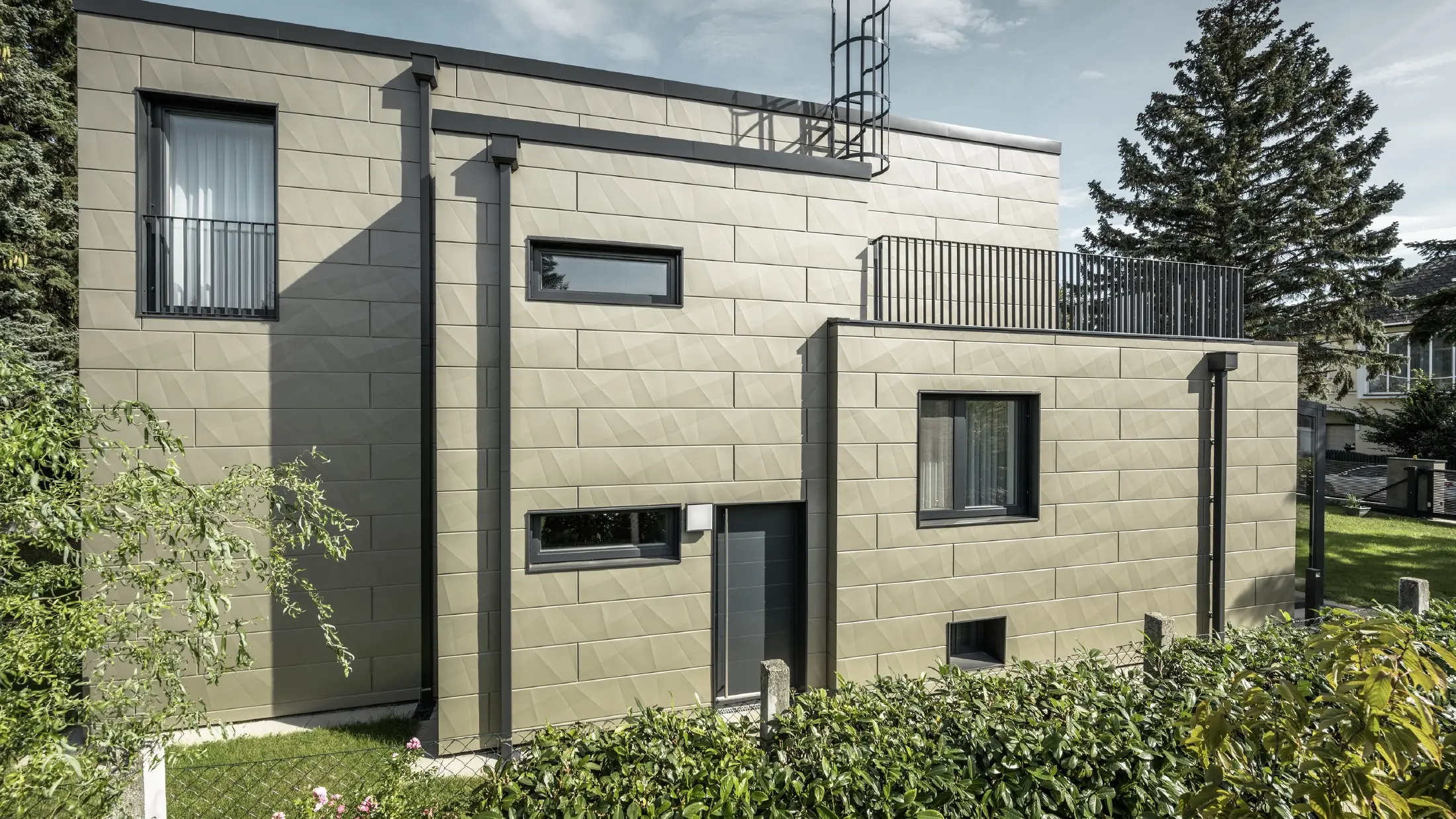

Kvadratna cijev – informacije

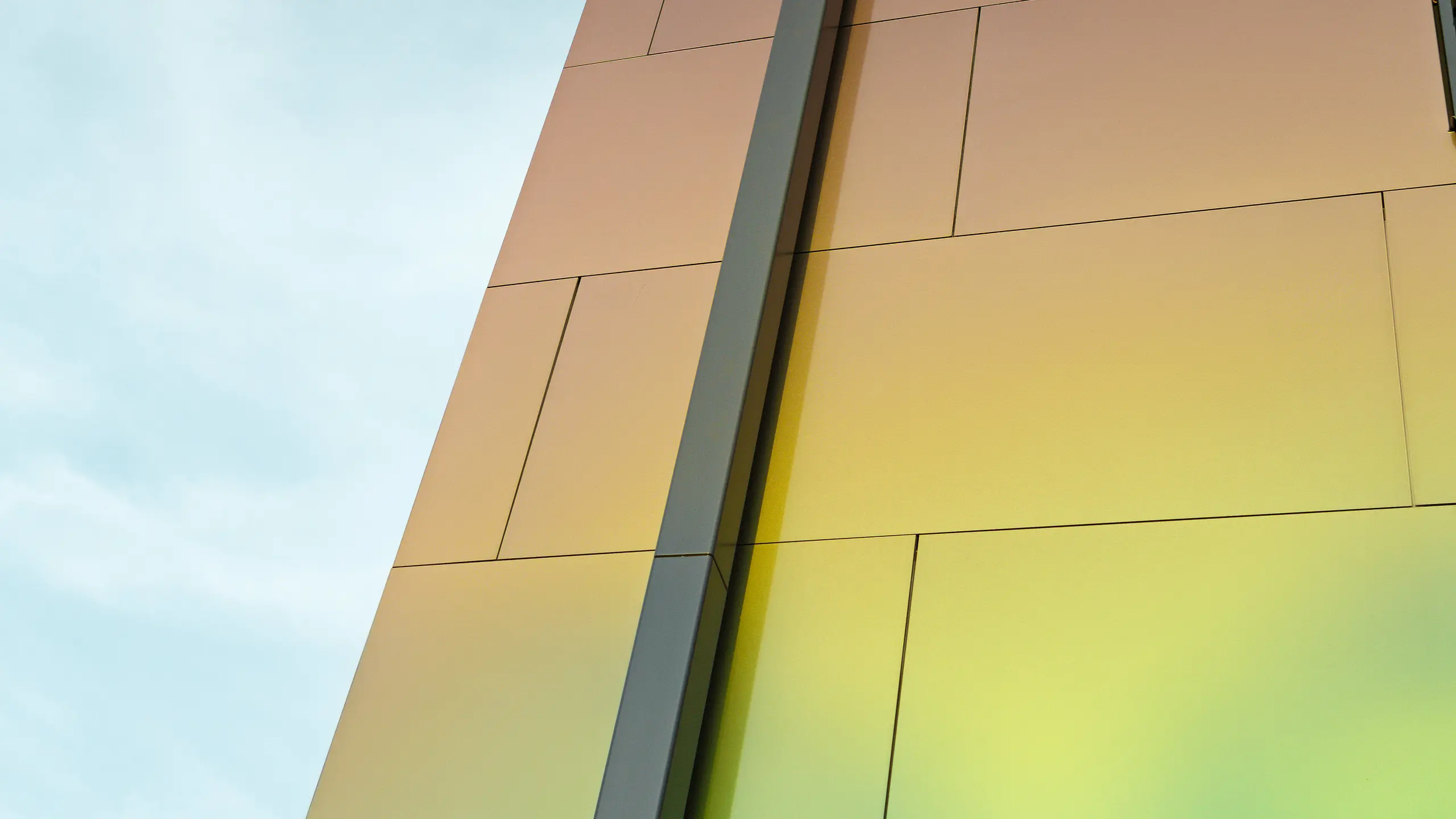

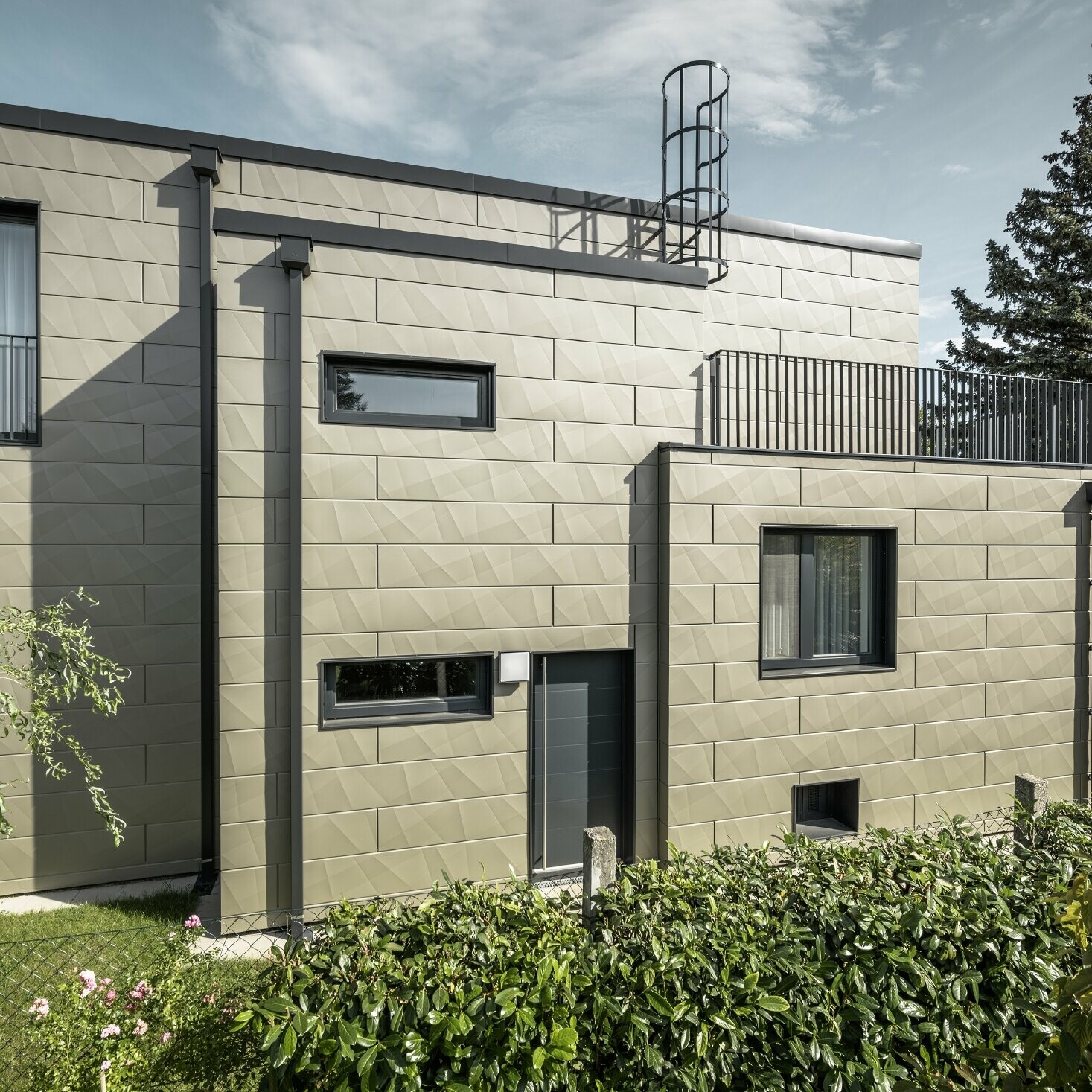

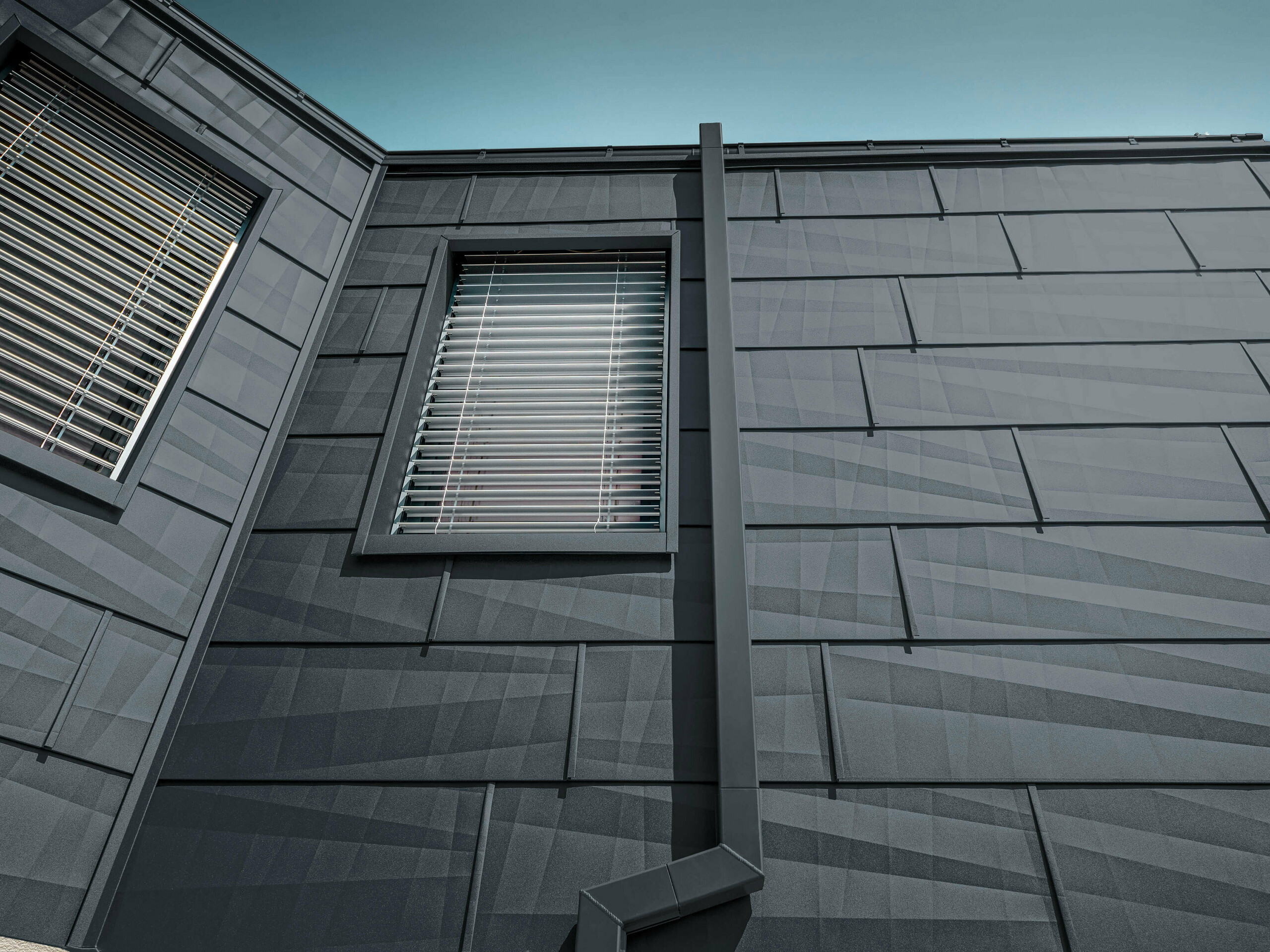

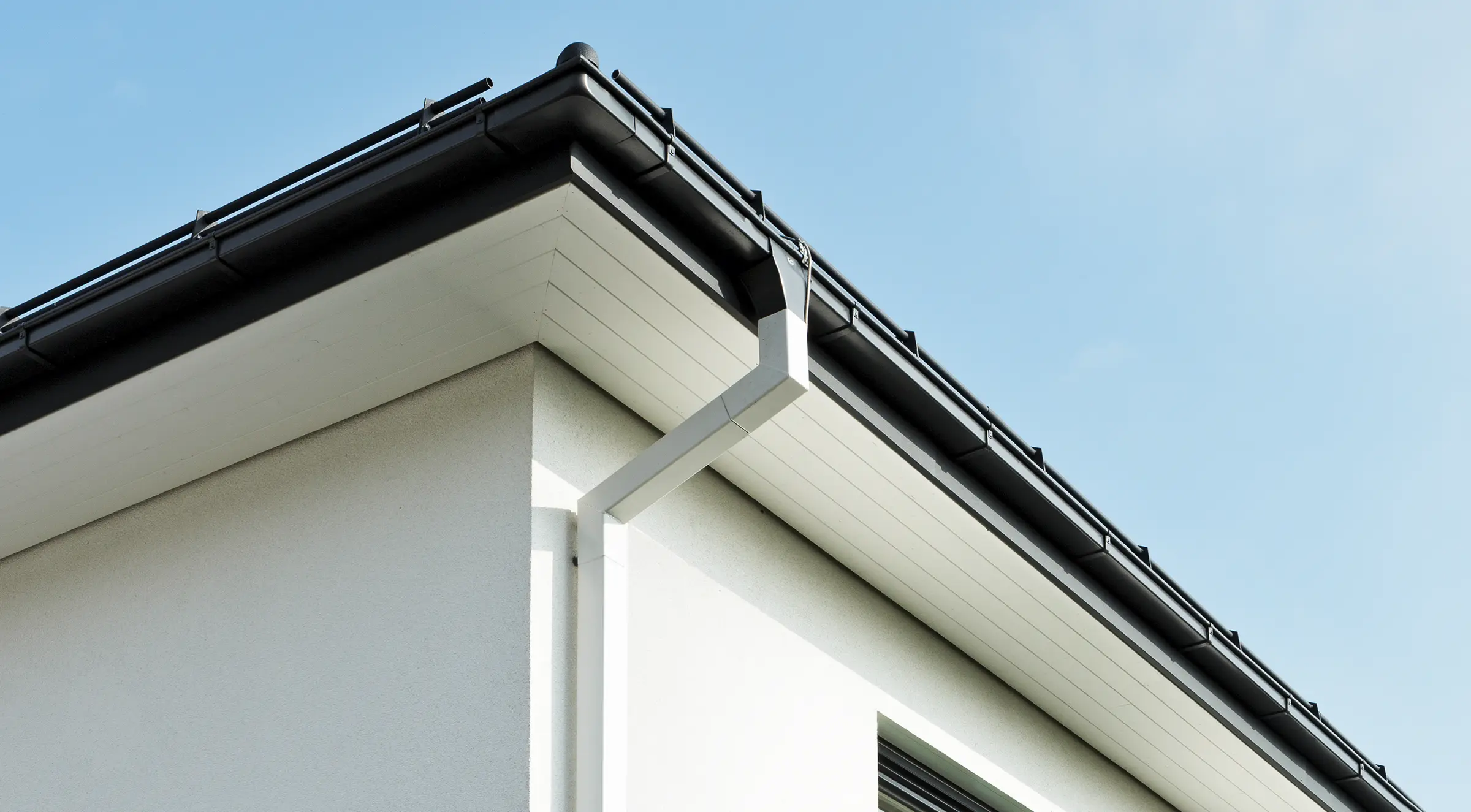

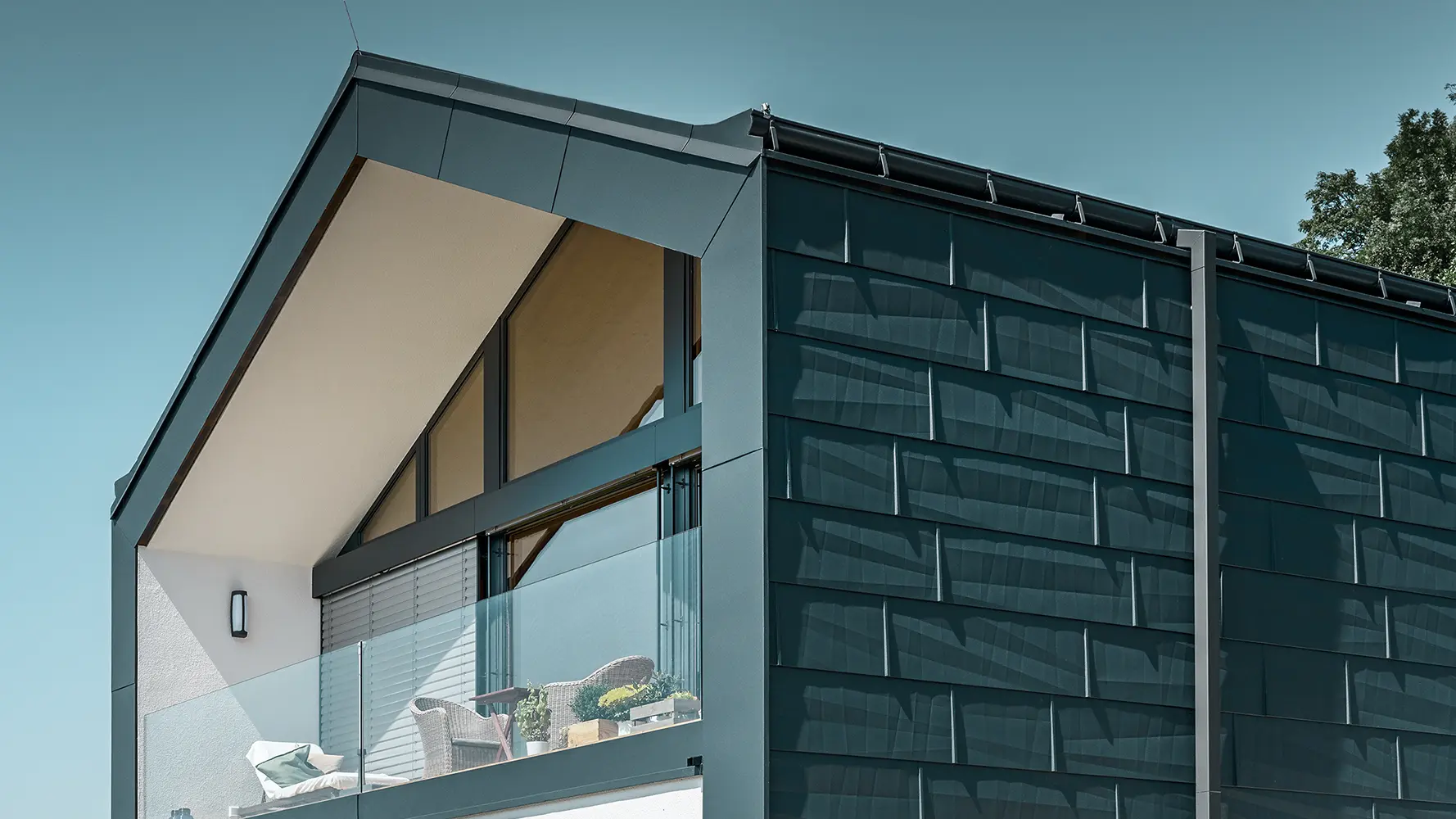

Kompletni kvadratni sustav krovne odvodnje od aluminija postavlja nova mjerila. Svojim jednostavnim i elegantnim dizajnom idealan je za primjenu na modernim građevinama. Inovativni aluminijski proizvodi nisu samo izuzetno otporni, nego i vizualno atraktivni. Pričvršćenjem sa stražnje strane, kvadratne cijevi savršeno se uklapaju u fasadu – bez vidljive konstrukcije. Sustav PREFA odvodnje sastoji se od dvanaest različitih dijelova: kvadratne odvodne cijevi s radijusima prilagođenim sandučastom žlijebu, različitih koljena pod 72°, bočnog uljeva i kutije za prihvat vode s četvrtastim odvodom.

Pregled boja (9)

Proizvod je raspoloživ u slijedećim bojama

Boja

Oznaka

~ RAL

01 Braun

P.10 smeđa

7013

02 Anthrazit

P.10 antracit

7016

03 Schwarz

P.10 crna

9005

07 Hellgrau

P.10 svijetlo siva

7005

10 Prefaweiß

P.10 prefa bijela

9002

11 Nussbraun

P.10 orah smeđa

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 tamno siva

7043

12 Silbermetallic

srebrna metalik

9006

13 naturblank

natur

Napomene

  • Navedene vrijednosti RAL samo su približne vrijednosti (~), koje djelomično mogu jako odstupati od PREFA originalne boje i u određenim okolnostima ne moraju odražavati subjektivnu percepciju boje.
  • Prije svega, za kvalitetu boje P.10 vrijednosti se zbog površinske strukture gotovo da i ne mogu definirati.
  • Natur aluminij: Promjene u izgledu površine nastale obradom ili utjecajem ekoloških uvjeta ne podliježu jamstvu. Molimo obratite pozornost i na specifikaciju.
  • Kod metalik boja mogu se javiti razlike u boji.
  • Za precizno određivanje boje dopunskih komponenti treba koristiti originalni uzorak.

Tehničke informacije

KVADRATNA CIJEV - VELIČINE (DUŽINE KOMADA 3 M & 1,5 M)

100 × 100 mm (kvadratična)
​​​​​​​80 × 80 mm (kvadratična)

Radijusi prilagođeni PREFA sandučastim žljebovima

DEBLJINA LIMA - KVADRATNA CIJEV

1,6 mm

S kontinuiranim prihvatom za učvršćivače (funkcija kao obujmica)

Projektiranje & primjena

Ovdje možete naći daljnje informacije za preuzimanje

Pribor

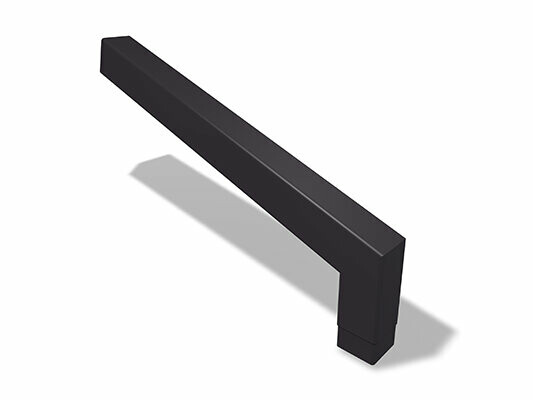

Koljeno kvadratne cijevi 72° (dugo)

□ 80, 100; dimenzije 1.000 × 196 mm (vidljivo)

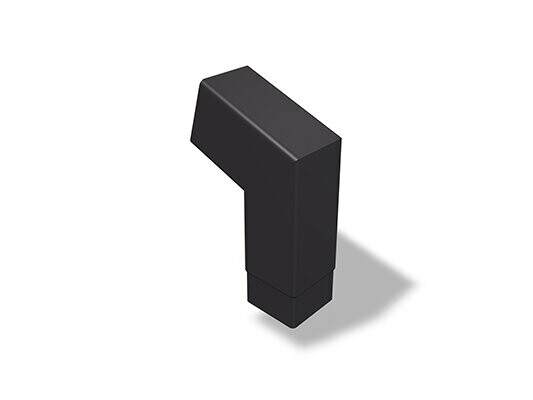

Koljeno kvadratne cijevi 72° (kratko)

□ 80, 100; Dimenzije 196 × 196 mm (vidljivo)

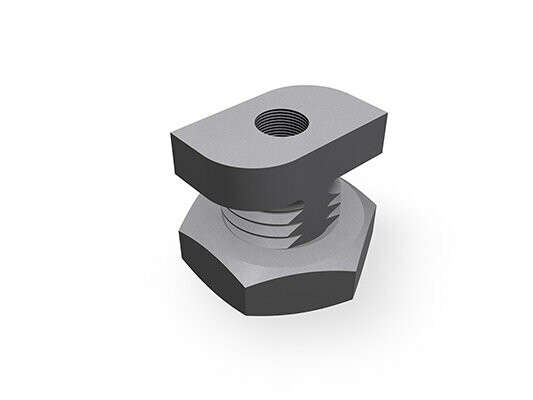

Držač kvadratne cijevi

Pričvrsni materijal kvadratne cijevi s M10 navojem bez trna

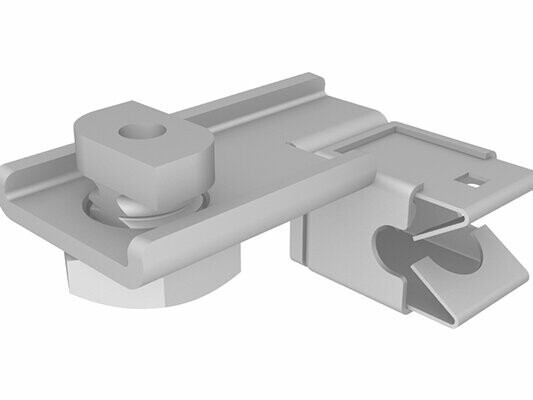

Gromobranska spojnica za kvadratnu cijev

S integriranim nehrđajućim utičnim držačem vodiča uklj. držač za pričvršćivanje; držač vodiča za pričvršćivanje žica ⌀ 8–12 mm

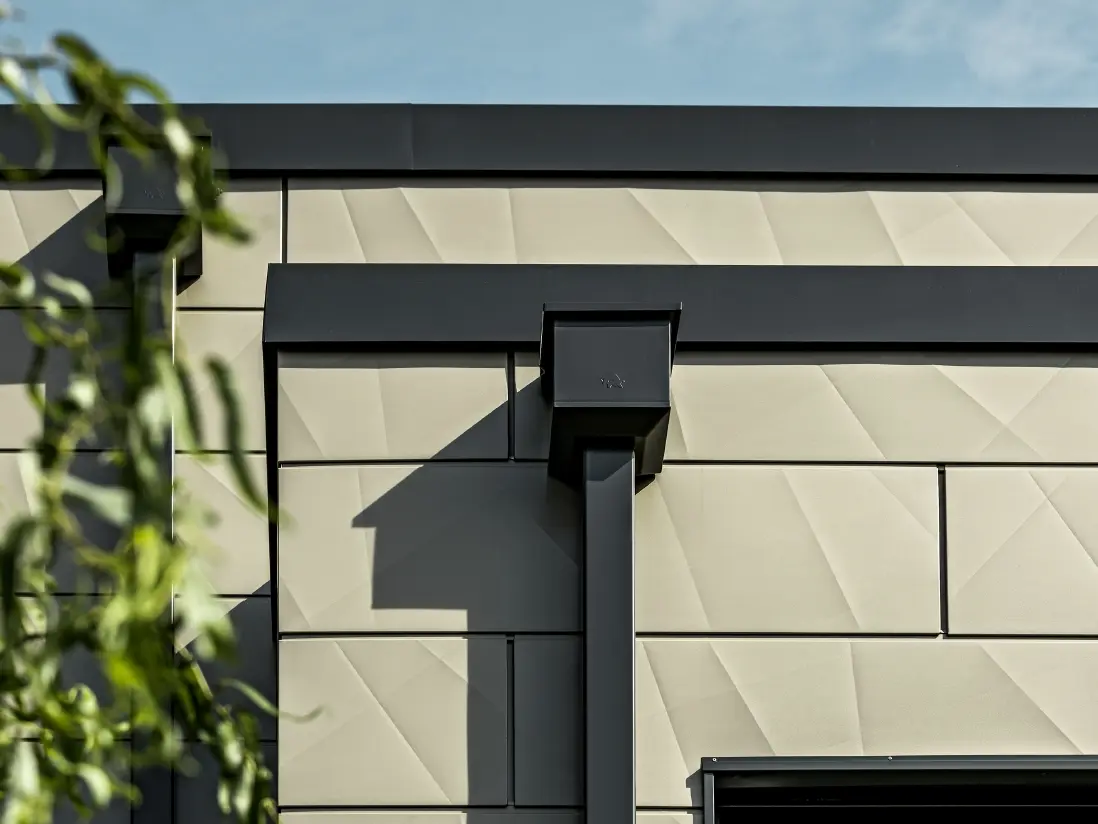

Kutija za prihvat vode za kvadratnu cijev

Kutija za prihvat vode za kvadratnu cijev

□ 80, 100

Kotlić kvadratnog žlijeba

□ 80/333, □ 100/333, □ 100/400

Bočni uljev za kvadratnu cijev

Bočni uljev u kvadratnu cijev

□ 80, 100; za HT-cijev nazivni promjer DN 75 odnosno 110

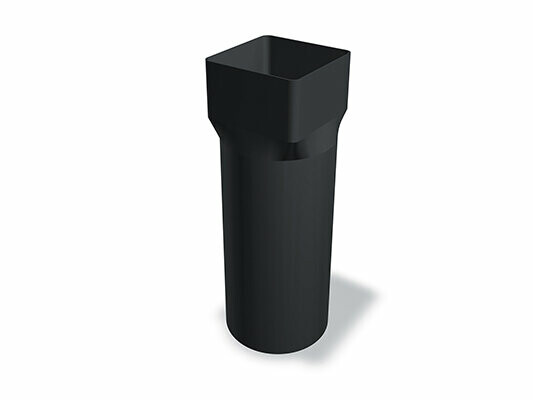

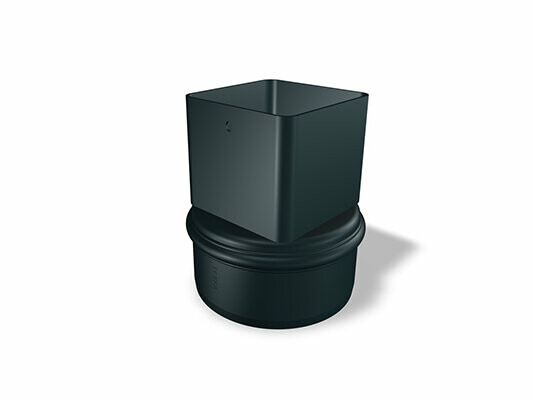

ČAhura kvadratne cijevi 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm

ČAhura kvadratne cijevi 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

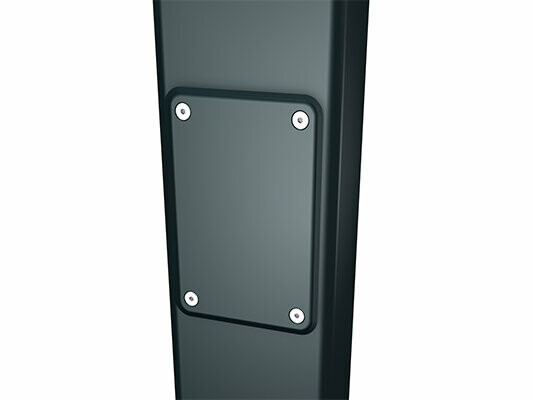

Kvadratna cijev s otvorom za čišćenje

□ 80, 100

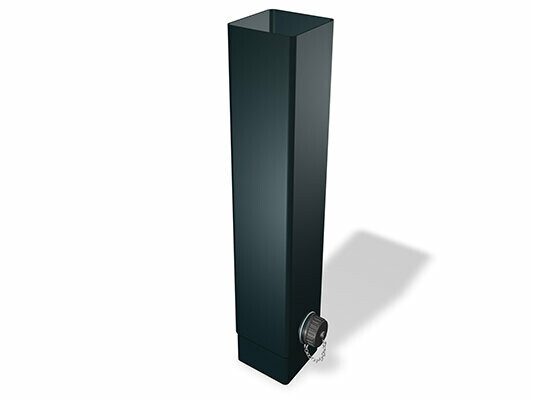

Sakupljač vode kvadratne cijevi

□ 100
