Sustav
- Mobilni zid za zaštitu od poplave iz aluminija
- Brtvljenje profila izmjenjivim UV-postojanim brtvama iz pjenaste gume (EPDM-brtva)
- Zaštita već nakon polaganja prve pregrade
Primjena
- Aluminijske daske brane obostrano se umeću u pričvrsne profile ili stupove (sidrene u podne čaške)
- Nadogradnja dasaka brane na principu pera i utora
- Pričvršćenje odozgo steznim elementom
- Daske brane pune se rastućim vodostajem, čime se sprječava da isplivaju
Mogućnosti
- Zaštita objekta i okoliša
- Dužina zaštitnog zida može se prema potrebi proizvoljno povećati
- Postojeći zaštitni zidovi mogu se nakon statičke provjere povisiti
- Individualna prilagodba dužine dasaka brane
Prednosti PREFA zaštite od poplave
![Ikona pogodnosti](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Može je postaviti jedna osoba
![Ikona pogodnosti](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Brza i jednostavna montaža
![Ikona pogodnosti](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Iz robusnog aluminija
Mala težina & dobro se skladišti
![Ikona pogodnosti](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Može je postaviti jedna osoba
![Ikona pogodnosti](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Brza i jednostavna montaža
![Ikona pogodnosti](/fileadmin/_processed_/8/c/csm_benefits_6b58cc67b7.png)
Iz robusnog aluminija
Mala težina & dobro se skladišti
tehničke informacije
Poplave se kao prirodna pojava ne mogu spriječiti. Ali moderne zaštitne mjere mogu spriječiti da poplava preraste u katastrofu. Rado ćemo Vas savjetovati u vezi PREFA zaštite od poplave!
- 1. Zidni profil: Čvrsto ugrađen u zid ili u, ispred, odnosno iza ruba otvora.
- 2. Daska brane: Ovdje prikazano: najniža daska brane spojena je sa stavkom 3.
- 3. Brtvljenje prema tlu: Za brtvljenje između najniže daske brane i tla.
- 4. Srednji stup: Za veća područja koriste se ovi profili kao međustupovi.
- 5. Zatezni element (šesterokutni vijak ili vijak s križnim utorom): Za zatezanje dasaka brane.
- 6. Zatezni držač: Sprječava vertikalni pregib dasaka brane i povisuje pritisak na brtvljenje prema tlu.
- 7. Podna čaška: Čaška ubetonirana u temelj za ugradnju srednjeg stupa.
- 8. Zidni nosač: Za pospremanje dasaka brane jednu na drugu kad nisu u upotrebi.
- 9. Pokrov kutnog elementa: Za pokrivanje zidnih profila kad nisu u upotrebi.
- 10. Skladišni pokrov: Pojedinačni segmenti (dužina: 445 mm) se spajaju vijkom.
- 11. Brtva osnovnog profila
- 12. Brtva daske brane
- 13. Brtva za zaštitnu kapu i podnu čašku
![Bestandteile des PREFA Hochwasserschutzsystems](/fileadmin/_processed_/8/f/csm_HWS_System_gesamt_11_23_6dcaf84031.jpg)

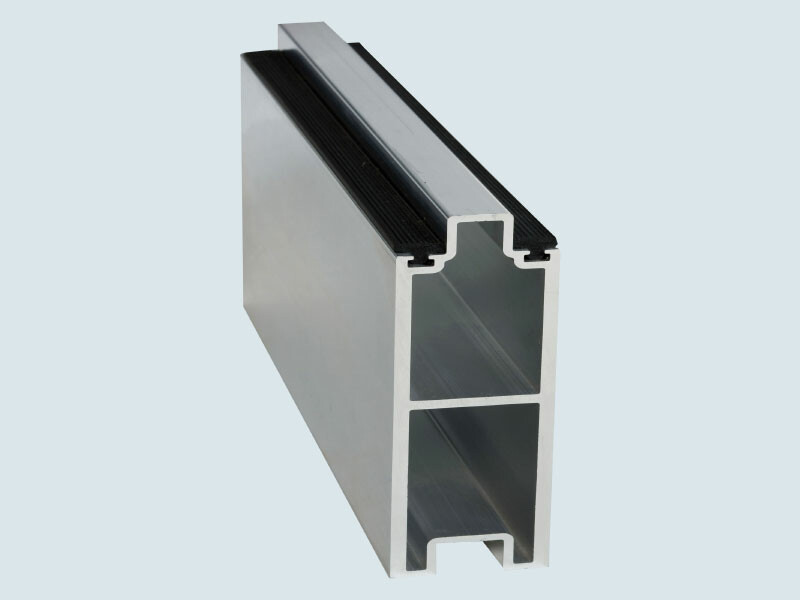

Daska brane (zaštita objekta i okoliša)
Daske se rade u dvije debljine (50 mm i 80 mm). Kod sustava 80 moguće su veće visine i rasponi. Aluminijski profili dasaka jednostavno se nadograđuju sustavom pera i utora. Na taj način daske ulaze jedna u drugu i time jamče visoku stabilnost i maksimalnu sigurnost. Na kraju elementi za zatezanje fiksiraju cijelu branu.
Profili su isporučivi do dužine 6,5 m i uobičajeno se mogu nadograđivati do visine 3 m. Potreban je statički proračun. Umetnuta sistemska brtva izrađena je iz EPDM/ pjenaste gume i po potrebi se lako može zamijeniti. Nakon upotrebe obavezno je čišćenje i kontrola profila i brtvi, da bi bila zajamčena funkcionalnost za buduću upotrebu.
![Dammbalken des PREFA Hochwasserschutzsystems](/fileadmin/_processed_/3/e/csm_PREFA-Hochwasserschutz-Dammbalken-Aluminium_def9ea7e61.jpg)
Die Dammbalken des PREFA Hochwasserschutzes werden in drei verschiedenen Ausführungsstärken angeboten. Je nach Stärke können sie für unterschiedliche Bereiche eingesetzt werden.
Daska brane debljina (sustav 50): |
50 mm |
---|---|
Daska brane debljina (sustav 80): |
80 mm |
Daska brane težina/mt (sustav 50): |
5,60 kg / 4,12 kg |
Daska brane visina (sustav 50): |
150 mm / 200 mm |
Daska brane falc (sustav 50): |
15mm |

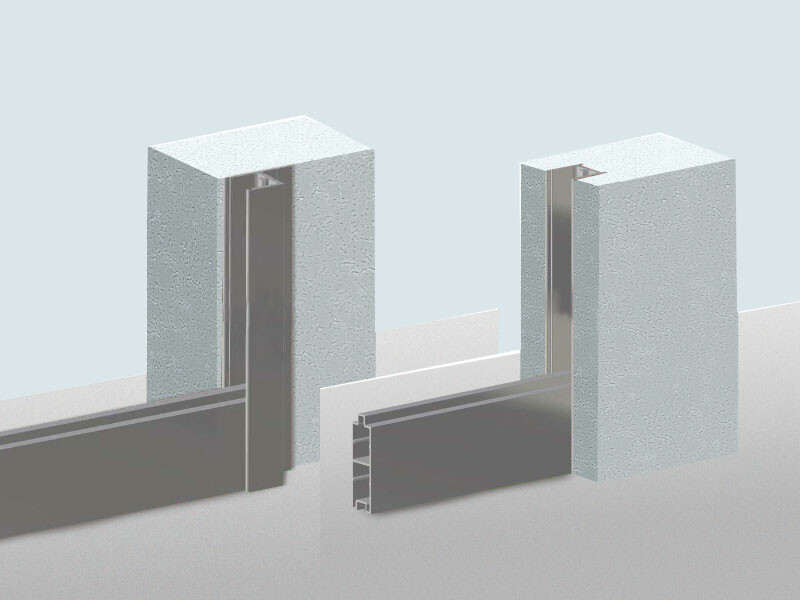

Pričvrsni profil (zaštita objekta) i stup (zaštita okoliša)
Postava fiksnih pričvrsnih profila može biti na tri načina: unutar, poravnato s unutarnjim rubom ili ispred otvora. Izbor veličine pričvršćenja treba uskladiti sa statičkim zahtjevima cijelog sustava. Umetnuta sistemska brtva sprječava prodiranje vode.
Pričvrsni stup: težina iznosi samo 9,4 kg (sustav 50 mm; sustav 80 mm - 11,3 kg) po dužnom metru. Kod prve montaže prvo na pogodnoj podlozi treba postaviti podnu čašku. Stupovi se jednostavno sidre u podne čaške pomoću bajonetskog spoja.
![Befestigungsprofile für das PREFA Hochwasserschutzsystem](/fileadmin/_processed_/a/3/csm_PREFA-Hochwasserschutz-Befestigungsprofil_d780d152e2.jpg)
Pričvrsni profil za zaštitu objekta
![Bodenhülse für Befestigungssteher des PREFA Hochwasserschutzes](/fileadmin/_processed_/1/e/csm_PREFA-Hochwasserschutz-Befestigungssteher_b77183a2e2.jpg)
Pričvrsni profil za zaštitu okoliša
Srednji stup promjer: |
140/186 mm |
---|---|
Srednji stup visina: |
750-2150 mm (Specijalne dužine moguće na upit) |
Srednji stup izvedbe: |
50 mm ili 80 mm |

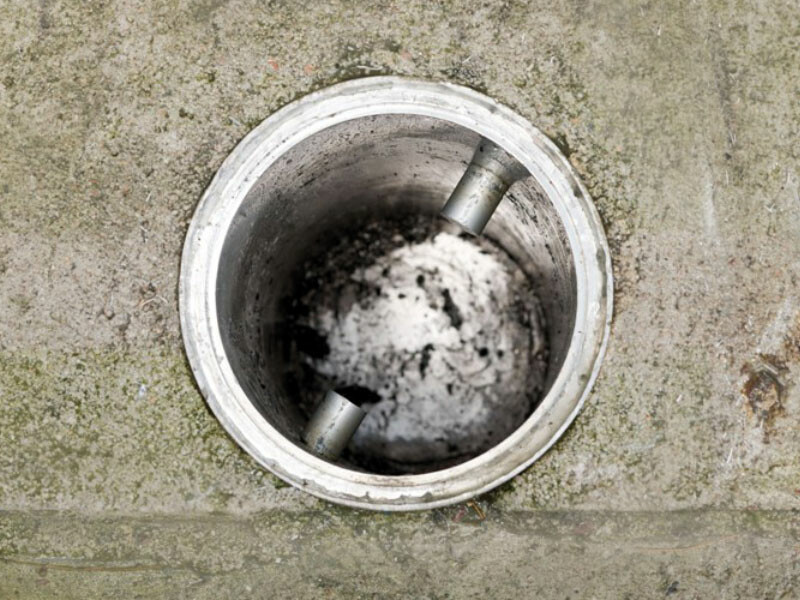

Podna čaška promjer: |
170 mm / 230 mm |
Podna čaška dubina: |
420 mm |
Element za zatezanje (zaštita objekta i okoliša)
Daske se odozgo fiksiraju elementom za zatezanje. Vijak na elementu za zatezanje se lagano pritegne šesterokutnim ključem (alternativno: vijak s križnim utorom). Elementi za zatezanje sprječavaju izranjanje profila dok se daske ne ispune vodom i time povećaju pritisak na brtvu. Za vrijeme primjene elementi za zatezanje mogu se ukloniti – a sustav po potrebi nadograditi.
![Spannstück am PREFA Hochwasserschutz](/fileadmin/_processed_/9/2/csm_PREFA-Hochwasserschutz-Spannstueck_7457d2bf75.jpg)
Mit dem Spannstück werden die Balken des PREFA Hochwasserschutzes von oben fixiert. Durch das Anbringen der Spannstücke wird ein Auftreiben der Profile verhindert, bis sich diese mit Wasser füllen.
Element za zatezanje dužina: |
160 mm |
---|---|
Element za zatezanje težina: |
0,45 kg |
Mogućnosti primjene

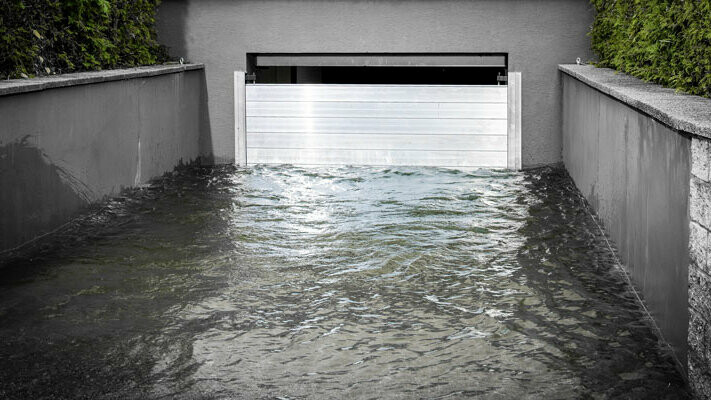

Zaštita objekta
Specijalnim aluminijskim daskama brane mogu se brzo zabrtviti prozorski i vratni otvori, koji su potencijalna mjesta prodiranja vode.
- Fiksna montaža pričvrsnih profila unutar, poravnato ili ispred otvora.
- U slučaju potrebe daske brane umeću se u konstrukciju i odozgo fiksiraju elementom za zatezanje.
- Boja pričvrsnih profila i dasaka brane može se individualno prilagoditi pročelju.
- Uvijek spremno za primjenu, idealno za skladištenje, a vrlo jednostavno se može postaviti i pojedinačno.

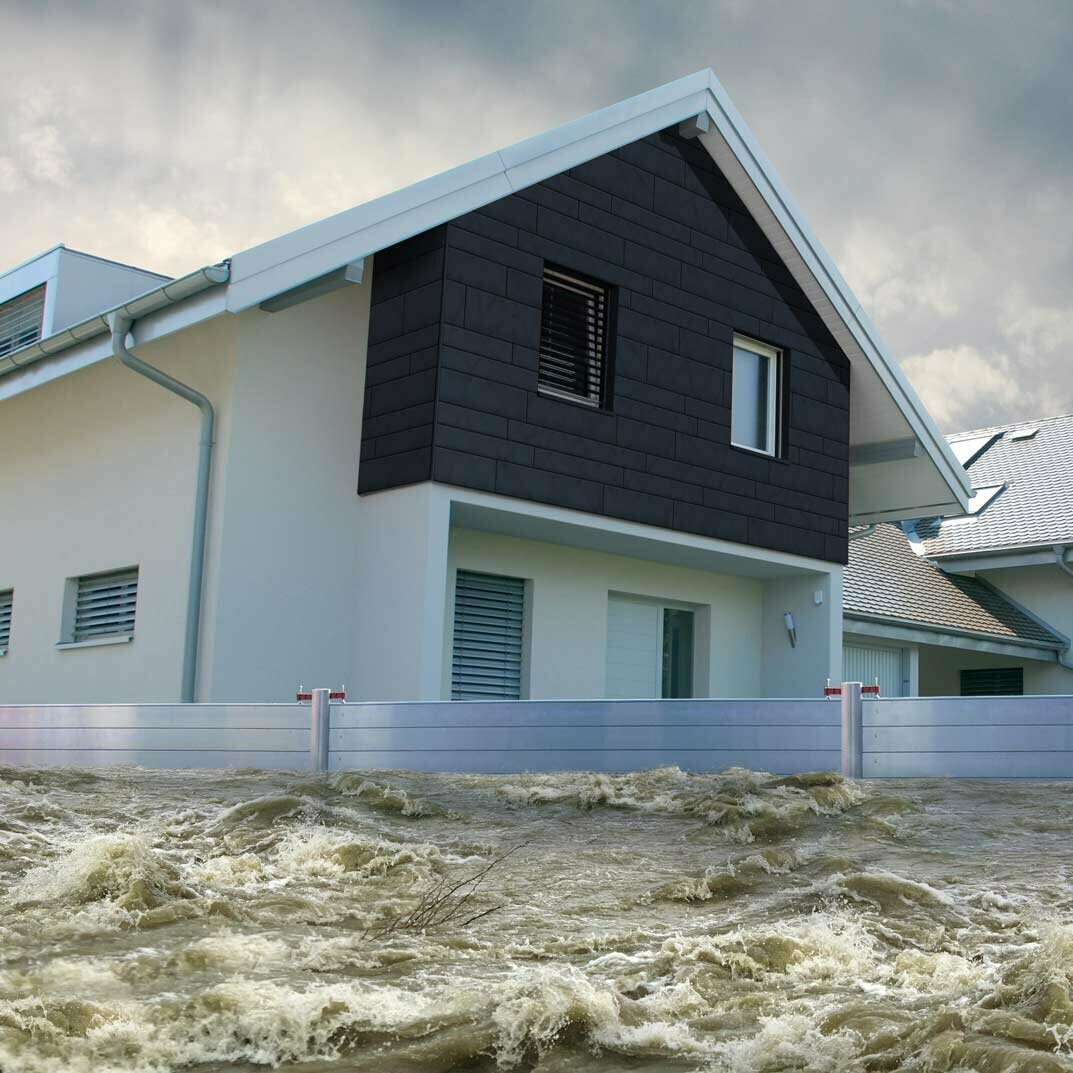

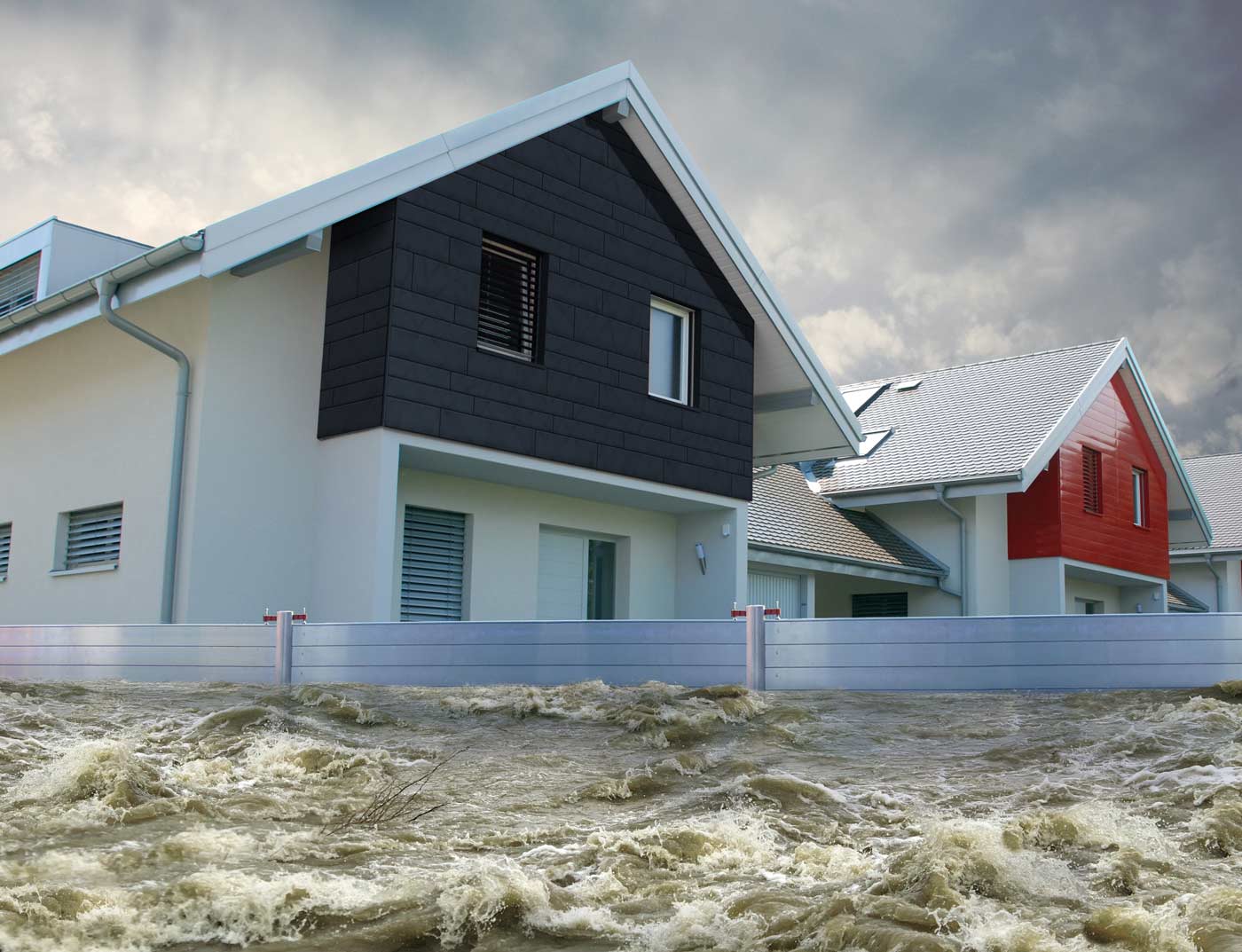

Zaštita okoliša
Kod zaštite ugroženih objekata i površina (prilazni putevi ceste ili staze) pomažu zaštitni zidovi, koji se pomoću podnih čaški postavljaju na otvorenom terenu.
- Zaštitni zidovi mogu se koristiti za izvedbu novih ili povišenje postojećih brana.

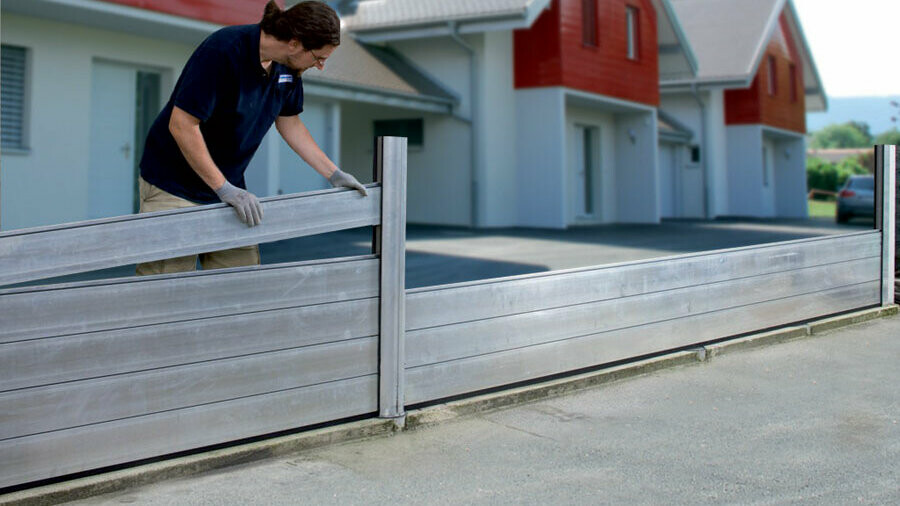

- U slučaju potrebe u upuštene podne čaške sidre se stupovi, a zatim se umeću daske brane. Nakon upotrebe sve se jednostavno može ukloniti. Podne čaške mogu se zatvoriti pokrovnom pločom.
- Zaštitni zid može se u svako doba prilagođavati vodostaju, sve do konačne visine.
Mobilan & individualan

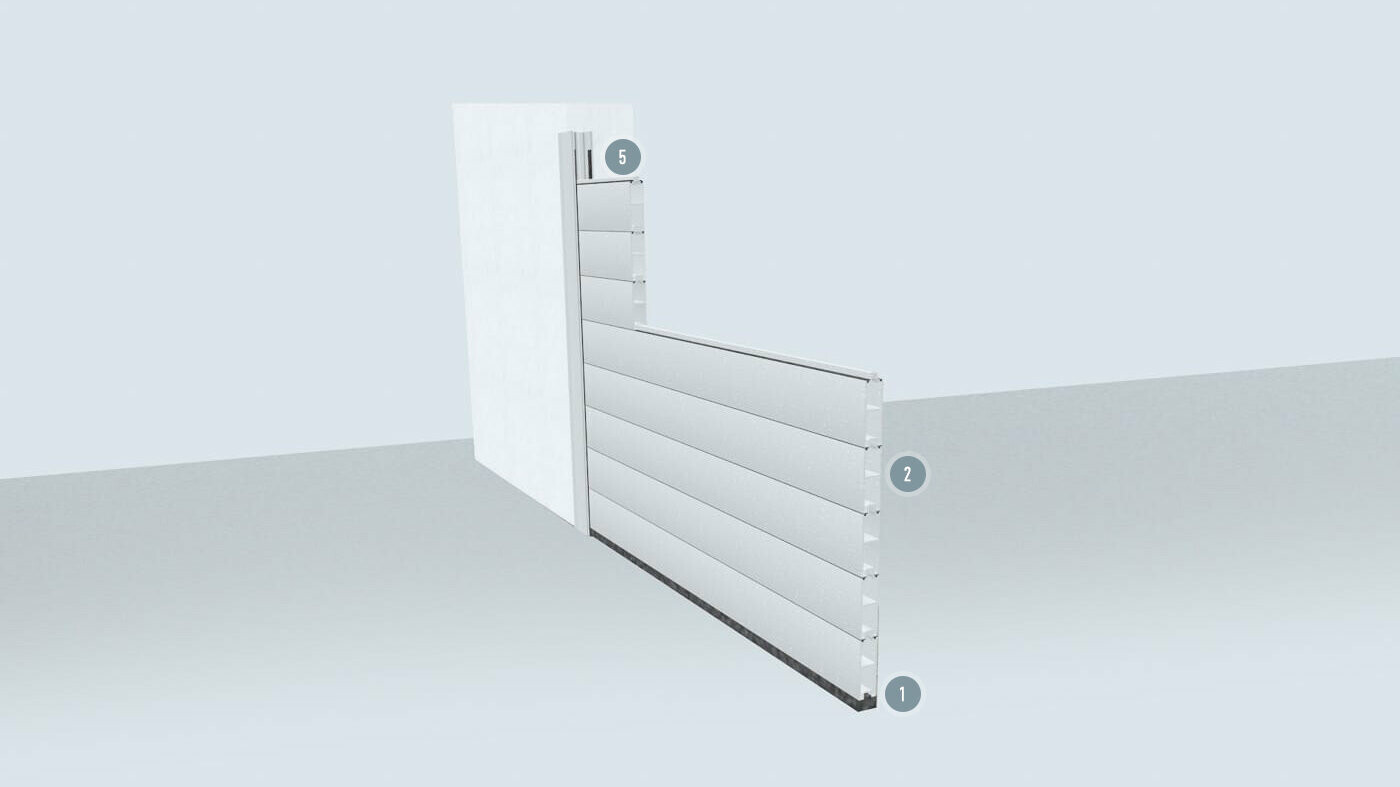

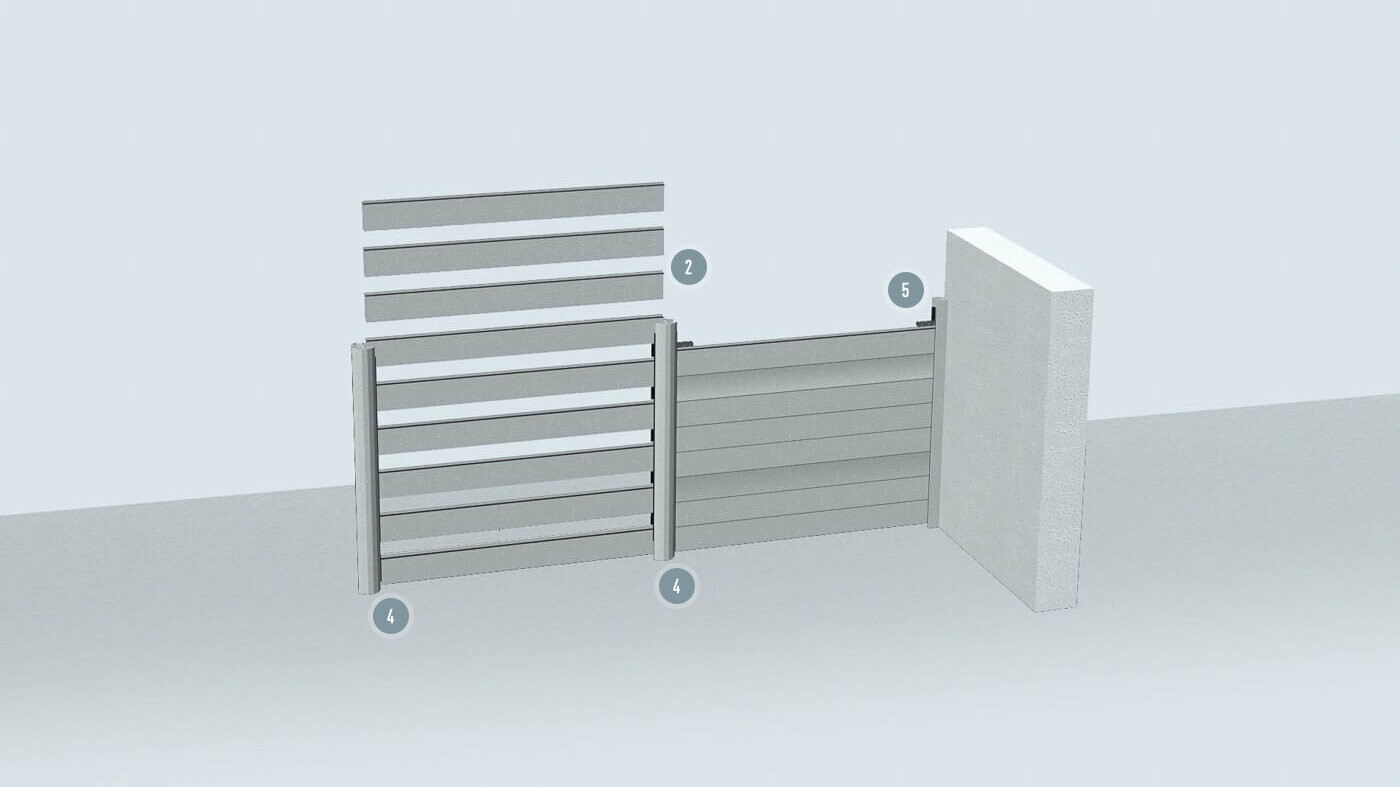

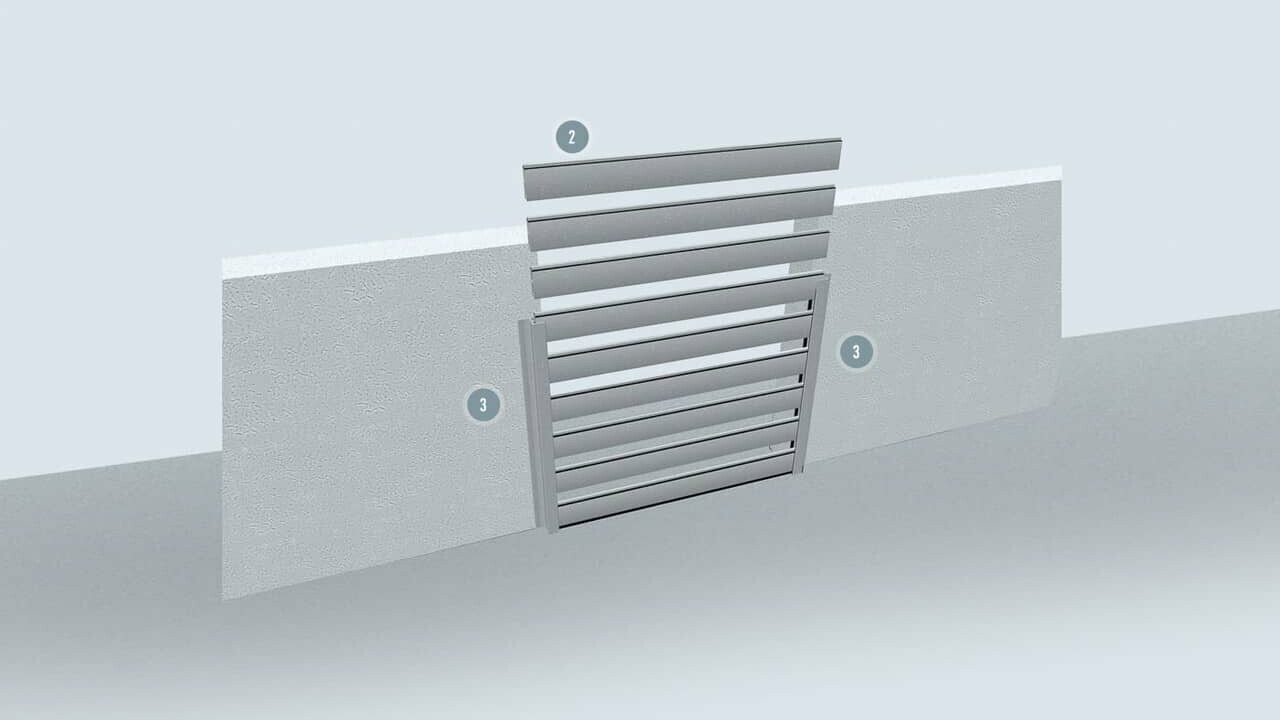

Prefa sustav zaštite od poplave sastoji se od:
(1) Brtvljenja prema tlu na najnižoj dasci brane
(2) daske brane
(3) pričvrsnih profila (zaštita objekta U ili h)
(4) srednjeg stupa s podnom čaškom (zaštita okoliša)
(5) elemenata za stezanje za pričvršćenje pojedinačnih dasaka
